Номер по Госреестру СИ: 71209-18
71209-18 Комплекты антенн
(РММ AS-05)
Назначение средства измерений:
Комплекты антенн РММ AS-05 (далее - комплекты антенн) предназначены (совместно с измерительными приборами (анализаторами спектра, приемниками измерительными, вольтметрами селективными и т.д.)) для измерений напряженности электрической составляющей и плотности потока энергии переменного электромагнитного поля в диапазоне частот от 30 МГц до 18 ГГц.
Внешний вид.
Комплекты антенн
Рисунок № 1
Внешний вид.
Комплекты антенн
Рисунок № 2
Внешний вид.
Комплекты антенн
Рисунок № 3
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 21.05.2024
Номер записи - 167289
ID в реестре СИ - 396173
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РММ AS-05, Нет модификации, PMM AS-05, LP-04, BC-01; LP-04; DR-01, BC-01,
Производитель
Изготовитель - Фирма "Narda Safety Test Solutions S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 1
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплекты антенн (РММ AS-05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Narda Safety Test Solutions S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64859-16 31.08.2026 |
Пробники электрического поля, PMM EP-600, PMM EP-601, PMM EP-602, PMM EP-603 Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
67733-17 |
Пробник электрического поля, PMM EP-601 Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71209-18 21.05.2024 |
Комплекты антенн, РММ AS-05 Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
77269-20 30.01.2025 |
Приемники измерительные с модулями расширения, Narda серии РММ 9010 Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
79152-20 11.09.2025 |
Головки тестовые "Ван-дер-Хуфдена", PMM VDH-01 Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
84149-21 20.12.2026 |
Эквиваленты сети, PMM L Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
85033-22 30.03.2027 |
Антенны измерительные, PMM BL-01 Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
85034-22 30.03.2027 |
Генераторы сигналов, PMM 30хх Фирма "Narda Safety Test Solutions S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Кто поверяет Комплекты антенн (РММ AS-05)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 13 | 2 | 10 | 3 | 0 | 3 | 1 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 2 | 6 | 0 | 3 | 2 | 1 |
Стоимость поверки Комплекты антенн (РММ AS-05)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа» и знака поверки представлены на рисунках 1-3.

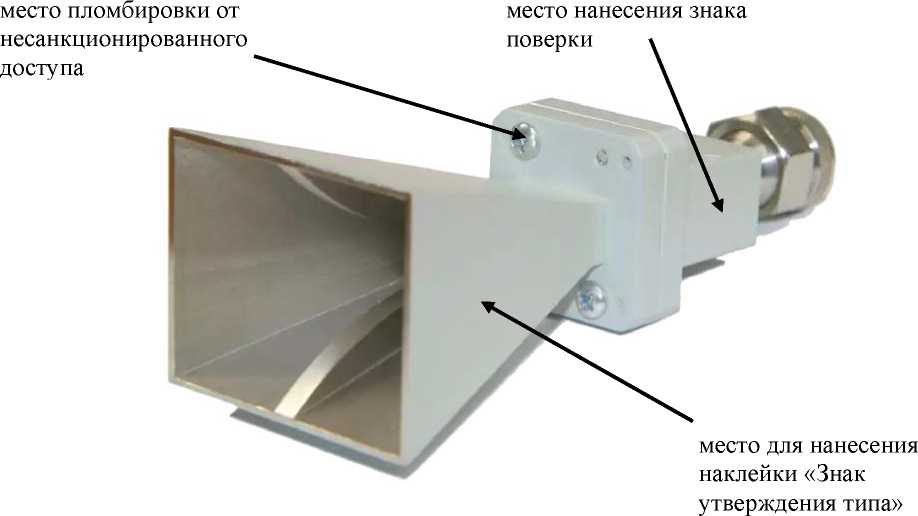

Рисунок 1 - Общий вид рупорной антенны DR-01
место пломбировки от место нанесения знака
утверждения типа»

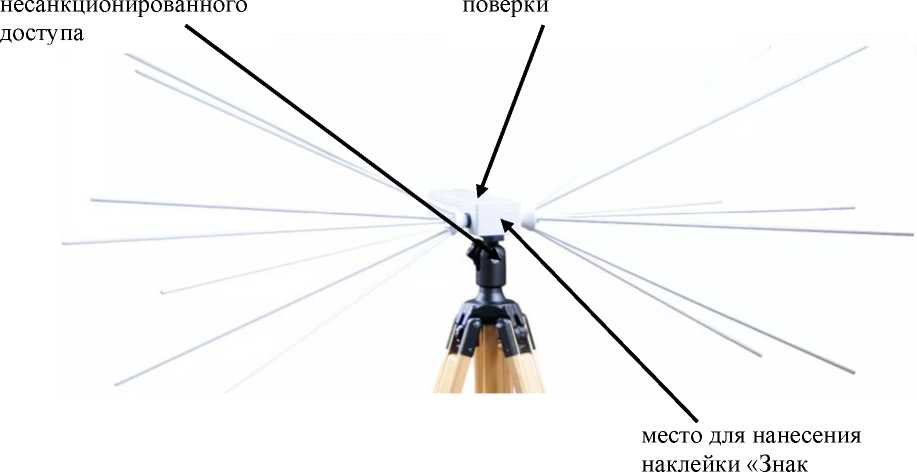

Рисунок 2 - Общий вид биконической антенны ВС-01
место нанесения знака место пломбировки от место для нанесения
поверки несанкционированного наклейки «Знак
доступа утверждения типа»

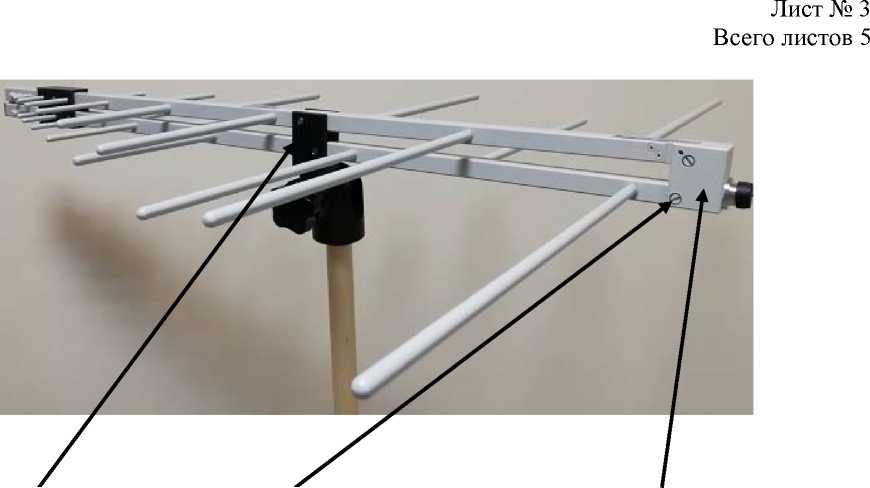

Рисунок 3 - Общий вид логопериодической антенны LP-04
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц: - биконическая антенна ВС-01 |
от 30 до 200 |
|
- логопериодическая антенна LP-04 |
от 200 до 6000 |
|
- рупорная антенна DR-01 |
от 6000 до 18000 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1): - биконическая антенна ВС-01 |
от 6 до 18 |
|
- логопериодическая антенна LP-04 |
от 8 до 42 |
|
- рупорная антенна DR-01 |
от 35 до 42 |
|
Пределы допускаемой погрешности коэффициента калибровки, дБ |
±2,0 |
|
Коэффициент стоячей волны по напряжению: - логопериодическая антенна LP-04 |
2,0 |
|
- рупорная антенна DR-01 |
2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение выходного сопротивления антенны, Ом |
50 |
|
Масса, кг, не более: - биконическая антенна ВС-01 |
2,0 |
|
- логопериодическая антенна LP-04 |
1,5 |
|
- рупорная антенна DR-01 |
0,25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - биконическая антенна ВС-01 |
650х650х1370 |
|
- логопериодическая антенна LP-04 |
780х100х750 |
|
- рупорная антенна DR-01 |
55х44х137 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от +15 до +25 |
|
относительная влажность воздуха при температуре до +25 °С, %, не более |
90 |
|
атмосферное давление, кПа |
от 80 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на комплект антенн РММ AS-05 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплектам антенн РММ AS-05
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Поверка
Поверкаосуществляется по документу МП 71209-18 «Инструкция. Комплекты антенн РММ AS-05. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 10.11.2017 г.
Основные средства поверки:
-
- генератор сигналов высокочастотный SMR-40 (рег. №35617-07);
-
- рабочий эталон второго разряда единицы напряженности электромагнитного поля диапазоне частот от 300 Гц до 1000 МГц по ГОСТ Р 8.805-2012 (КОСИ НЭМП «Панировка-ЭМ»);
-
- антенна измерительная П6-23М (рег. №3830-73);
-
- анализатор спектра Е4440А (рег. № 26411-04);
-
- измеритель КСВН и ослаблений Р2-135 (рег. № 34753-13);
-
- измеритель КСВН и ослаблений Р2-137 (рег. № 44619-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов антенн с требуемой точностью.
Знак поверки наносится на корпус каждой антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Фирма «Narda Safety Test Solutions S.r.l.», Италия
Via Leonardo da Vinci, 21/23 - 20090 Segrate (Milano) Телефон: +39022699871, +390226998700 E-mail: nardait.support@L3T.com
Заявитель
Общество с ограниченной ответственностью НАУЧНО-ТЕХНИЧЕСКИЙ ЦЕНТР «ПРИБОР» (ООО НТЦ «ПРИБОР»)Адрес: 141006, Московская область, г. Мытищи, Шараповский пр., вл. 2, стр. 3, офис 288 ИНН 5029128330
Телефон/факс: +7(495) 767-47-69, +7(495) 721-01-73
E-mail: info@newpribor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Принцип действия комплектов антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн, в переменное напряжение, передающееся через широкополосное согласующее устройство в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно комплект антенн состоит из биконической антенны ВС-01, логопериодической антенны LP-04, рупорной антенны DR-01.
Конструктивно биконическая антенна ВС-01 состоит из двух конических вибраторов, согласующего трансформатора и выходного коаксиального разъема типа N с номинальным входным сопротивлением 50 Ом. В основу работы антенны положен принцип преобразования наведенной на вибраторах электродвижущей силы в соответствующее ей напряжение на выходе антенны. Трансформатор служит для симметрирования и согласования биконического вибратора с несимметричной линией передачи, подключаемой к измерительному прибору.
Конструктивно логопериодическая антенна LP-04 представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую несимметричной линией. Двухпроводная линия запитывается через коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. На другом конце двухпроводной линии размещена резисторная нагрузка. Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Резисторная нагрузка улучшает согласование и равномерность частотной характеристики антенны.
Конструктивно рупорная антенна DR-01 представляет собой плавно расширяющийся двухгребневой волноводный переход с излучающим раскрывом прямоугольного сечения, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом. Плоскость поляризации антенны проходит через ось рупора параллельно узким сторонам апертуры.
Общий вид комплекта антенн, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунках 1-3.
Рисунок 1 - Общий вид рупорной антенны DR-01
место пломбировки от место нанесения знака
утверждения типа»
Рисунок 2 - Общий вид биконической антенны ВС-01
место нанесения знака место пломбировки от место для нанесения
поверки несанкционированного наклейки «Знак
доступа утверждения типа»
Рисунок 3 - Общий вид логопериодической антенны LP-04
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц: - биконическая антенна ВС-01 |
от 30 до 200 |
|
- логопериодическая антенна LP-04 |
от 200 до 6000 |
|
- рупорная антенна DR-01 |
от 6000 до 18000 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1): - биконическая антенна ВС-01 |
от 6 до 18 |
|
- логопериодическая антенна LP-04 |
от 8 до 42 |
|
- рупорная антенна DR-01 |
от 35 до 42 |
|
Пределы допускаемой погрешности коэффициента калибровки, дБ |
±2,0 |
|
Коэффициент стоячей волны по напряжению: - логопериодическая антенна LP-04 |
2,0 |
|
- рупорная антенна DR-01 |
2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение выходного сопротивления антенны, Ом |
50 |
|
Масса, кг, не более: - биконическая антенна ВС-01 |
2,0 |
|
- логопериодическая антенна LP-04 |
1,5 |
|
- рупорная антенна DR-01 |
0,25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - биконическая антенна ВС-01 |
650х650х1370 |
|
- логопериодическая антенна LP-04 |
780х100х750 |
|
- рупорная антенна DR-01 |
55х44х137 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от +15 до +25 |
|
относительная влажность воздуха при температуре до +25 °С, %, не более |
90 |
|
атмосферное давление, кПа |
от 80 до 106,7 |
