Номер по Госреестру СИ: 79152-20
79152-20 Головки тестовые "Ван-дер-Хуфдена"
(PMM VDH-01)
Назначение средства измерений:
Головки тестовые «Ван-дер-Хуфдена» PMM VDH-01 (далее - головки тестовые) предназначены (совместно с измерительными приемниками, анализаторами спектра) для измерений напряжения переменного тока, наводимого электромагнитным полем на имитатор головы человека.
Внешний вид.
Головки тестовые "Ван-дер-Хуфдена"
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус защитного контура в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к головкам тестовым «Ван-дер-Хуфдена» PMM VDH-01
ГОСТ IEC 62493-2014 Оценка осветительного оборудования, связанного с влиянием на человека электромагнитных полей
ГОСТ Р 8.851-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Поверка
Поверка осуществляется по документу VDH01EN-60806 МП «Головки тестовые «Ван-дер-Хуфдена» PMM VDH-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.10.2019.Основные средства поверки:
-
- генератор сигналов произвольной формы 33210А, регистрационный номер 32993-09 в Федеральном информационном фонде;
-
- мультиметр цифровой 34401А, регистрационный номер 54848-13 в Федеральном информационном фонде;
-
- анализатор цепей векторный С2420, регистрационный номер 65960-16 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых головок тестовых с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
Изготовитель
Фирма «NARDA Safety Test Solutions S.r.l», Италия
Адрес: Via Benessea, 29/B, 175017 Cisano sul Neva (Savona), Italy
Телефон: +39 0182 58641
Web-сайт: www.narda-sts.it
E-mail: nardait.support@L3Harris.com
Заявитель
Общество с ограниченной ответственностью «Испытательная лаборатория ЮниТест » (ООО «Испытательная лаборатория ЮниТест»)ИНН 5036147743
Адрес: 142111, Московская обл., г. Подольск, проспект Юных Ленинцев, д. 59
Телефон (факс): +7 (966) 012-97-19
Web-сайт: www.il-unitest.ru
E-mail: ilunitest@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия головки тестовой основан на методе высокочастотной фильтрации с использованием RC-фильтра.
Конструктивно головки тестовые состоят из проводящей сферы с наружным диаметром 210 мм, соединительного кабеля длиной 300 мм и защитного контура, представляющего собой RC-фильтр, предназначенный для формирования нормированной частотной характеристики и защиты от перегрузки входных цепей измерительного приемника (анализаторами спектра). Конструкция и метрологические характеристики головок тестовых соответствуют требованиям ГОСТ IEC 62493-2014.
Головки тестовые применяют при оценке параметров осветительного оборудования, связанного с влиянием на человека электромагнитных полей.

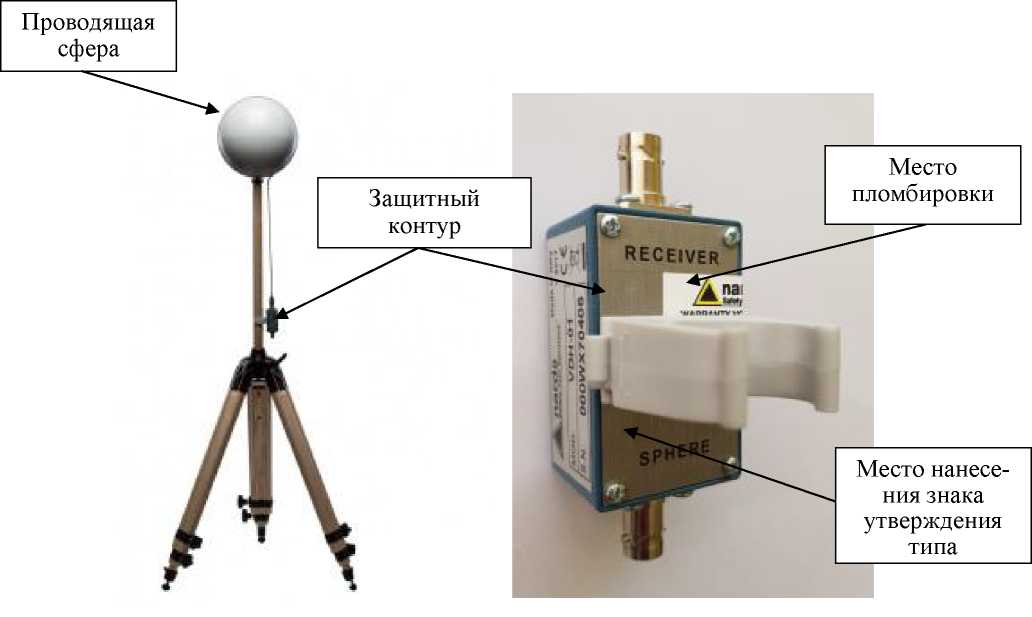

Общий вид головок тестовых, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид головки тестовой
Программное обеспечение отсутствует.
Таблица 3 - Комплектность головки тестовой
Наименование |
Обозначение |
Количество |
Проводящая сфера |
1 шт. | |
Соединительный кабель |
1 шт. | |
Защитный контур |
1 шт. | |
Коаксиальный кабель BNC |
1 шт.1) | |
Тренога |
1 шт.1) | |
Руководство по эксплуатации |
VDH01EN-60806 РЭ |
1 экз. |
Формуляр |
VDH01EN-60806 ФО |
1 экз. |
Методика поверки |
VDH01EN-60806 МП |
1 экз. |
1) поставляется по требованию заказчика |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Рабочий диапазон частот напряжения переменного тока, МГ ц |
от 0,01 до 10 |
Коэффициент калибровки защитного контура в зависимости от частоты напряжения переменного тока, дБ: | |
0,01 МГц |
56,7 |
0,03 МГц |
47,7 |
0,05 МГц |
44,2 |
0,07 МГц |
42,4 |
0,1 МГц |
41,1 |
0,3 МГц |
39,9 |
0,5 МГц |
40,7 |
0,7 МГц |
41,8 |
1 МГц |
43,4 |
3 МГц |
51,3 |
5 МГц |
55,5 |
7 МГц |
58,4 |
10 МГц |
61,5 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки защитного контура, дБ |
±1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диаметр проводящей сферы, мм |
210±5 |
Длина соединительного кабеля, мм |
300±30 |
Габаритные размеры защитного контура, мм, не более: | |
- длина |
95 |
- ширина |
40 |
- высота |
35 |
Масса, кг, не более: | |
- защитного контура |
0,15 |
- проводящей сферы |
1,5 |
Рабочие условия применения: | |
- температура окружающего воздуха, С |
от +15 до +30 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
