Назначение средства измерений:
Эквиваленты сети PMM L (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Внешний вид.
Эквиваленты сети
Рисунок № 3
Внешний вид.
Эквиваленты сети
Рисунок № 4
Внешний вид.
Эквиваленты сети
Рисунок № 5
Внешний вид.
Эквиваленты сети
Рисунок № 6
Внешний вид.
Эквиваленты сети
Рисунок № 7
Внешний вид.
Эквиваленты сети
Рисунок № 8
Внешний вид.
Эквиваленты сети
Рисунок № 9
Знак утверждения типа

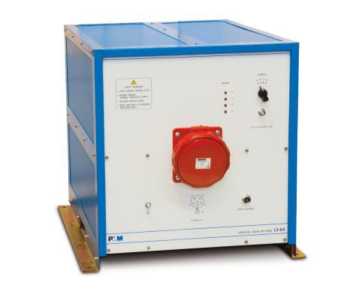

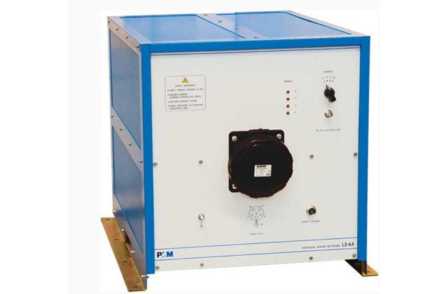

Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2. Заводской номер наносится сверху на заднюю панель корпуса эквивалента сети в виде наклейки в формате «S.N. ХХХХХХХХХХ».Рисунок 1а - Эквиваленты сети L3-64 (слева), L3-64/690 (справа)

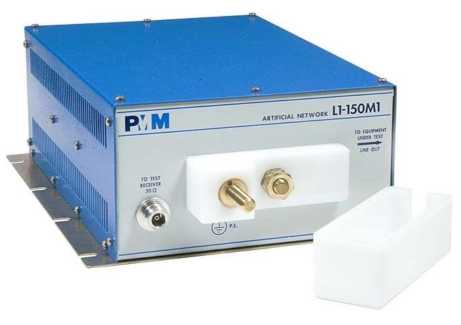

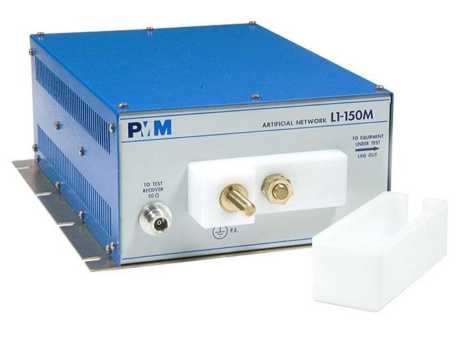

Рисунок 1б - Эквиваленты сети L1-150M1 (слева), L1-150M (справа)

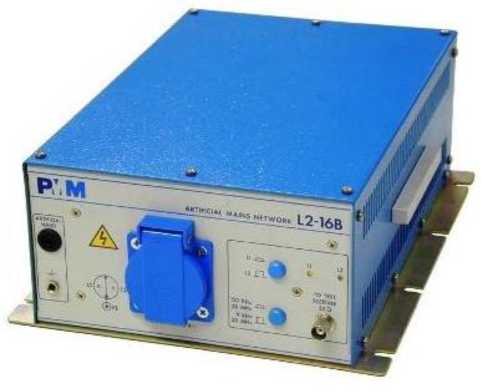

Рисунок 1в - Эквивалент сети L2-16B

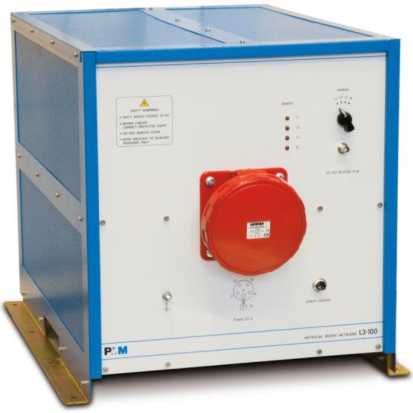

Рисунок 1г - Эквиваленты сети L3-32 (слева), L3-100 (справа)
место нанесения место нанесения
заводского номера знака поверки
место нанесения наклейки
места для пломбировки от несанкционированного доступа

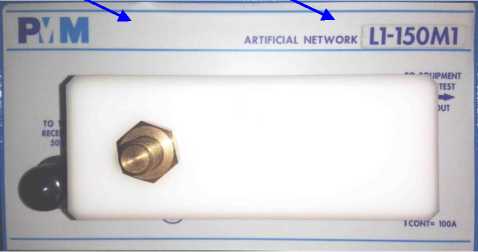

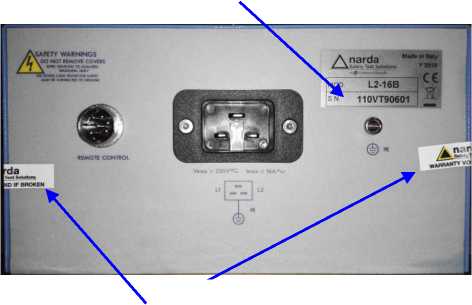

Рисунок 2 - Места для пломбировки, нанесения заводского номера и знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц: | |
L1-150M |
от 0,1 до 200 |
L1-150M1 |
от 0,01 до 400 |
L2-16B, L3-100, L3-64, L3-64/690, L3-32 |
от 0,009 до 30 |
Коэффициент калибровки, дБ, не более: | |
для L2-16B, L3-32, L3-100, L3-64, L3-64/690 |
3,0 |
для L1-150M1, L1-150M | |
в диапазоне частот до 30 МГц включ. |
3,0 |
в диапазоне частот св. 30 МГц |
10,0 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||
L1-150M |
L1-150M1 |
L2-16B |
L3-100 |
L3-64 |
L3-64/690 |
L3-32 | |
Габаритные размеры (длина х ширина х высота), мм, не более |
230 х 105 х 410 |
230 х 105 х 285 |
465 х 450 х 740 |
342 х 254 х 510 | |||
Масса, кг, не более |
5 |
5,5 |
70 |
50 |
16,5 | ||
Тип радиочастотного соединителя |
N тип (розетка) |
BNC (розетка) | |||||
Параметры электропитания номинальный выходной ток, А |
100 |
16 |
100 |
63 |
60 |
32/16 | |
Условия применения:
|
от +15 до +25 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Использование по назначению» документа «Эквиваленты сети PMM L. Руководство по эксплуатации»Нормативные и технические документы
Нормативные документы, устанавливающие требования к эквивалентам сети PMM LГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140’2 до 2-109 Гц
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Конструктивно эквиваленты сети выполнены в виде моноблока. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно.
Принцип работы эквивалентов сети (V-образные эквиваленты сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).
Эквиваленты сети PMM L выпускаются в 7 модификациях. Модификации эквивалентов сети отличаются значениями номинальными рабочих токов (100А,63А, 32А и 16А), типами радиочастотного соединителя (N тип (розетка) для эквивалентов сети L1-150M1, L1-150M; BNC (розетка) для эквивалентов сети L3-64, L3-64/690, L2-16B, L3-32, L3-100).
Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2. Заводской номер наносится сверху на заднюю панель корпуса эквивалента сети в виде наклейки в формате «S.N. ХХХХХХХХХХ».
