Номер по Госреестру СИ: 85033-22
85033-22 Антенны измерительные
(PMM BL-01)
Назначение средства измерений:
Антенны измерительные PMM BL-01 (далее по тексту - антенны) предназначены для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 до 6000 14Гц (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными).
Внешний вид.
Антенны измерительные
Рисунок № 1
Внешний вид.
Антенны измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1 и 2. Заводской номер наносится на корпус антенны в виде наклейки в формате «S.N. ХХХХХХХХХХ».Рисунок 1 - Внешний вид антенны (вид спереди)
место нанесения знака поверки
место нанесения наклейки
место
«Знак утверждения типа»
номера
место для пломбировки от несанкционированного доступа
Рисунок 2 - Внешний вид антенны (вид сзади)
Программное обеспечение
отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц |
от 30 до 6000 |
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) |
от 8 до 45 |
Пределы допускаемой погрешности коэффициента калибровки, дБ |
±2 |
Коэффициент стоячей волны по напряжению в диапазоне частот свыше 200 МГц, не более |
2,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное значение выходного сопротивления антенны, Ом |
50 |
Габаритные размеры (длинахширинахвысота), см, не более |
145x61x157 |
Масса, кг, не более |
5,5 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа |
20±5 90 от 80,0 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным PMM BL-01ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
Техническая документация фирмы-изготовителя.
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48
Конструктивно антенна представляет собой гибрид биконической и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.
Принцип действия антенны основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Биконическая часть антенны обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенны обеспечивает работу в верхней части частотного диапазона. Конструктивно антенна изготовлена из алюминия. Антенна подключается к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1 и 2. Заводской номер наносится на корпус антенны в виде наклейки в формате «S.N. ХХХХХХХХХХ».

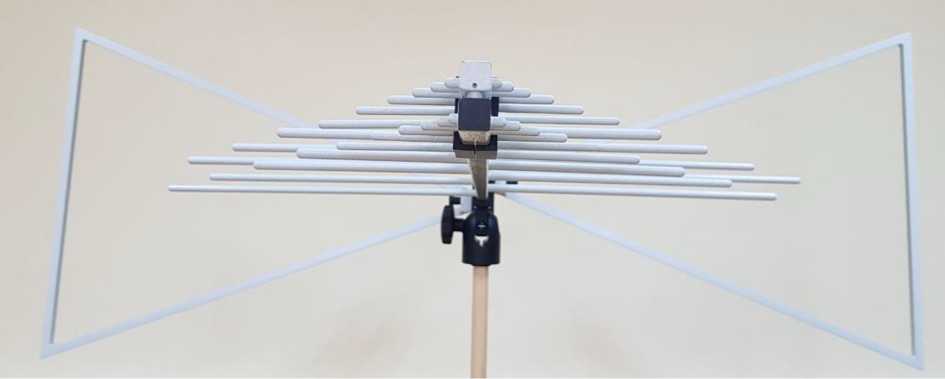

Рисунок 1 - Внешний вид антенны (вид спереди)
место нанесения знака поверки
место нанесения наклейки
место
«Знак утверждения типа»
номера
место для пломбировки от несанкционированного доступа

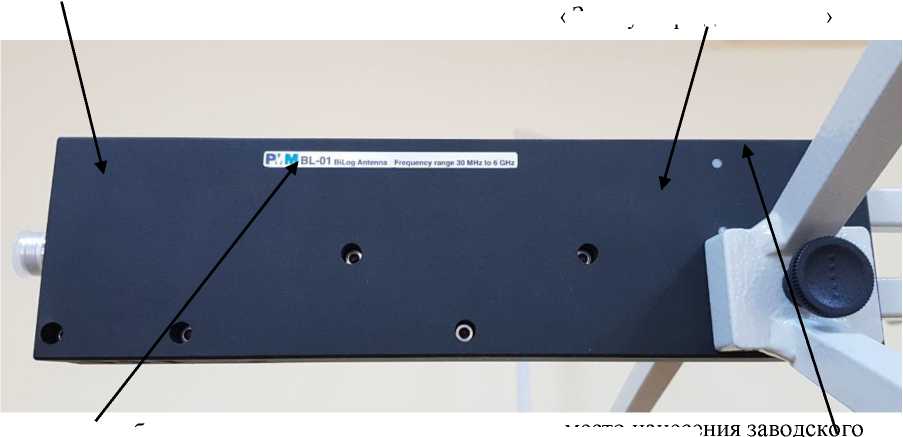

Рисунок 2 - Внешний вид антенны (вид сзади)
