Сведения о средстве измерений: 70466-18 Трансформаторы тока

Номер по Госреестру СИ: 70466-18
70466-18 Трансформаторы тока
(ТОГ-110)

Назначение средства измерений:
Трансформаторы тока ТОГ - 110 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах, в сетях трехфазного переменного тока при номинальном напряжении 110 кВ и номинальной частоте 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2023
Номер записи - 162295
ID в реестре СИ - 384695
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ФГУП "Комбинат "Электрохимприбор"
Страна - РОССИЯ
Населенный пункт - г.Лесной
Уведомление о начале осуществления предпринимательской деятельности - Да

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№381 от 2018.02.26 Об утверждении типа средств измерений

№2800 от 2019.11.25 О переоформлении свидетельства об утверждении типа средства измерений № 65294 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО "Татэнерго" - Набережночелнинская ТЭЦ" и внесении изменений в описание типа

№742 от 2021.05.17 ПРИКАЗ об утверждении типа средвства измерений в части конструктиных изменений, не влияющих на его МХ АО Татэнерго-Набережночелнинская ТЭЦ

№749 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ АИИС КУЭ филиала АО "Татэнерго" - Набережночелнинская ТЭЦ

№134 от 2023.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№243 от 2023.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)

№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)

Наличие аналогов СИ: Трансформаторы тока (ТОГ-110)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ФГУП "Комбинат "Электрохимприбор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
26118-03
01.01.2009
Трансформаторы тока, ТОГ-110
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
5 лет
26118-06
01.12.2011
Трансформаторы тока элегазовые, ТОГ-110
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
5 лет
47604-11

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АтомЭнергоСбыт" (ФГУП "Комбинат "Электрохимприбор"), Нет данных
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
4 года
49001-12
08.02.2017
Трансформаторы тока, ТОГ-110
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
10 лет
49837-12

Измеритель числа импульсов фотонного излучения двухканальный, ИКРГ-Ш
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
1 год
50801-12

Измеритель числа импульсов фотонного и нейтронного излучения двухканальный, ИКРГН-Ш
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
1 год
52109-12

Системы регистрации импульсов фотонного излучения цифровые спектрометрические, ЦСР-СК1
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
1 год
55481-13
11.11.2018
Трансформаторы тока, ТОГМ-110
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
10 лет
61433-15
01.09.2021
Трансформаторы тока, ТОГМ-110*
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
10 лет
70314-18
31.01.2023
Трансформаторы тока, ТОГ-220
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
МП
10 лет
70466-18
26.02.2023
Трансформаторы тока, ТОГ-110
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
МП
10 лет
55481-19
15.02.2024
Трансформаторы тока, ТОГМ-110
ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной)
ОТ
МП
10 лет

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы тока (ТОГ-110)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (ТОГ-110)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

Знак утверждения типа

наносят фотохимическим способом на табличку, устанавливаемую на дверце коробки внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГ-110

ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

Ж54.60510ТУ Трансформатор тока ТОГ-110. Технические условия

Поверка

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- рабочий эталон 2 разряда по ГОСТ Р 8.859-2013 единицы коэффициента и угла масштабного преобразования синусоидального тока в диапазоне от 1 А / 5 А до 3000 А / 5 А (трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, рег. номер в Федеральном информационном фонде 19457-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.


Изготовитель


Федеральное государственное унитарное предприятие «Комбинат «Электрохимприбор» (ФГУП «Комбинат «Электрохимприбор»)
ИНН 6630002336
Адрес: 624200, г. Лесной Свердловской обл., Коммунистический пр., д. 6а
Телефон: (34342) 9-50-62
Факс: (34342) 9-56-76
E-mail: main@ehp-atom.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru

Принцип действия трансформаторов тока ТОГ - 110 основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительными и от двух до пяти вторичными защитными обмотками.

Измерительные обмотки предназначены для электропитания измерительных приборов, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.

В качестве изолирующей среды во внутренних полостях трансформаторов используется электротехнический газ (элегаз).

Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая, двухвитковая и четырехвитковая для подключения к электрической сети с различными величинами токов. Изменение количества витков первичной обмотки производится с помощью перемычек.

В верхней части корпуса блока обмоток находится предохранительное устройство мембранного типа для аварийного сброса давления элегаза.

Трансформаторы имеют различные варианты исполнения в зависимости от класса точности, величин первичного и вторичного токов, количества вторичных обмоток.

Общий вид трансформатора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

место нанесения

знака поверки

место пломбировки

Внешний вид. Трансформаторы тока (ТОГ-110), http://oei-analitika.ru

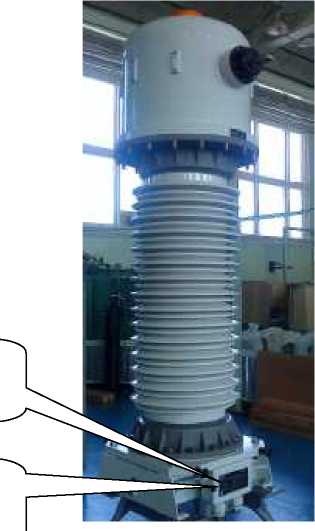

Рисунок 1 - Общий вид трансформатора тока ТОГ - 110
