Программное обеспечение

Программное обеспечение измерителя ИКРГ-Ш включает библиотеку функций «rd_hid.dll» и программу управления устройством преобразования и предварительной обработки информации УПО-01Г «RD_DLL_Test».

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик измерителя ИКРГ-Ш.

Место нанесения клейм и наклеек

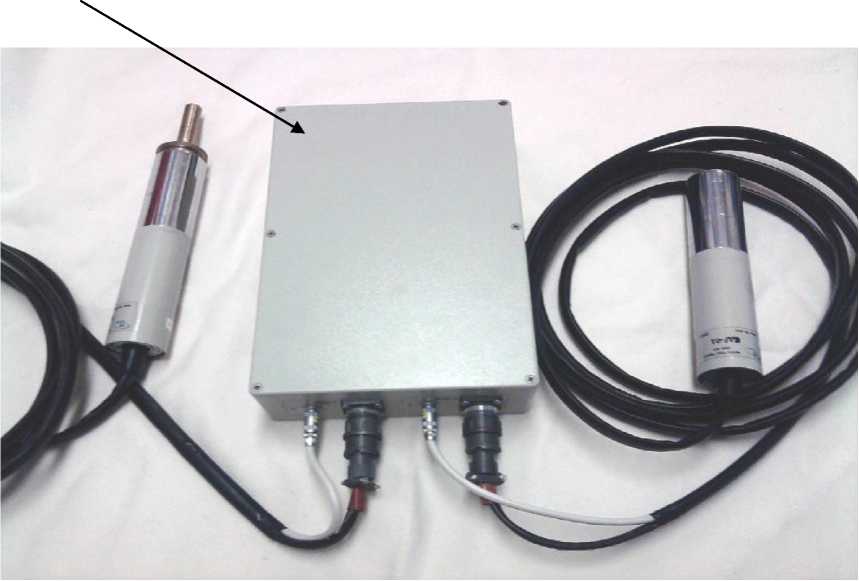

Рисунок 1 - Общий вид измерителя ИКРГ-Ш без управляющей ПЭВМ

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») типографским способом и на верхнюю крышку корпуса измерителя ИКРГ-Ш в виде наклейки.

Сведения о методиках измерений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

«Измеритель числа импульсов фотонного излучения ИКРГ-Ш. Руководство по эксплуатации» Ж10-Р491.436220.001 РЭ.

Поверка

осуществляется в соответствии с разделом 4 «Поверка» руководства по эксплуатации Ж10-Р491.436220.001 РЭ, утвержденным ФГУП «УНИИМ» в 2012 г.

Эталоны, используемые при поверке:

- источник гамма-излучения закрытый типа ИРИК-Д с радионуклидом ¹⁰⁹Cd, активностью 0,925 ГБк, энергия фотонного излучения E ~ 22,5 кэВ;

• - источник гамма-излучения закрытый типа ИГИА-5м-1 с радионуклидом ²⁴¹Am, активностью 8,3И0¹⁰ Бк, энергия фотонного излучения E ~ 59,5 кэВ;

• - генератор сигналов низкочастотный прецизионный Г3-110 с диапазоном частот (0,01-1999999,99) Гц, погрешностью установки частоты ± 340"⁷ Гц, максимальным выходным напряжением не менее 2 В;

• - генератор импульсов точной амплитуды Г5-75, обеспечивающий выходные прямоугольные импульсы отрицательной полярности амплитудой от 0,01 до 9,999 В, длительностью от 0,1 до 10 мкс;

• - генератор парных импульсов Г5-82, обеспечивающий частоту их следования в диапазоне от 0,01 Гц до 500 кГц, длительностью от 0,1 до 5И0⁶ мкс;

• - частотомер электронно-счетный Ч3-63/1, диапазон измерения частоты по входу от 0,1 Гц до 200 МГц при напряжении входного сигнала: (0,03-10) В - для сигналов синусоидальной формы и (0,1-10) В - для сигналов импульсной формы;

- магазин сопротивлений МСВ, диапазон измерений от 100 кОм до 1 МОм с погрешностью установки сопротивления ± 0,1 %, максимальный допустимый ток не более 4 мА;

- прибор комбинированный цифровой Щ-300 с относительной погрешностью измерений ± 0,1 %.
