Номер по Госреестру СИ: 61433-15
61433-15 Трансформаторы тока
(ТОГМ-110*)
Назначение средства измерений:
Трансформаторы тока ТОГМ - 110* (далее по тексту - трансформатор) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах, в сетях трехфазного переменного тока при номинальном напряжении 110 кВ и номинальной частоте 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 01.09.2021
Номер записи -
ID в реестре СИ - 374837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ФГУП "Комбинат "Электрохимприбор"
Страна - РОССИЯ
Населенный пункт - г.Лесной
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1012 от 2015.09.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТОГМ-110*)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФГУП "Комбинат "Электрохимприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26118-03 01.01.2009 |
Трансформаторы тока, ТОГ-110 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
5 лет | |
|
26118-06 01.12.2011 |
Трансформаторы тока элегазовые, ТОГ-110 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
5 лет | |
|
47604-11 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АтомЭнергоСбыт" (ФГУП "Комбинат "Электрохимприбор"), Нет данных ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
4 года |
|
49001-12 08.02.2017 |
Трансформаторы тока, ТОГ-110 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
10 лет |
|
49837-12 |
Измеритель числа импульсов фотонного излучения двухканальный, ИКРГ-Ш ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
1 год |
|
50801-12 |
Измеритель числа импульсов фотонного и нейтронного излучения двухканальный, ИКРГН-Ш ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
1 год |
|
52109-12 |
Системы регистрации импульсов фотонного излучения цифровые спектрометрические, ЦСР-СК1 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
1 год |
|
55481-13 11.11.2018 |
Трансформаторы тока, ТОГМ-110 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
10 лет |
|
61433-15 01.09.2021 |
Трансформаторы тока, ТОГМ-110* ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ |
10 лет |
|
70314-18 31.01.2023 |
Трансформаторы тока, ТОГ-220 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ МП |
10 лет |
|
70466-18 26.02.2023 |
Трансформаторы тока, ТОГ-110 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ МП |
10 лет |
|
55481-19 15.02.2024 |
Трансформаторы тока, ТОГМ-110 ФГУП "Комбинат "Электрохимприбор" (РОССИЯ г.Лесной) |
ОТ МП |
10 лет |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Трансформаторы тока (ТОГМ-110*)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТОГМ-110*)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
3850 | 3850 |
Знак утверждения типа
Знак утверждения типананосят фотохимическим способом на табличку, устанавливаемую на дверце коробки внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации Ж83-Р1450РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГМ-110*
ГОСТ 7746 - 2001 Трансформаторы тока. Общие технические условия
СТО Ж07624577.0029 - 2013 Трансформатор тока ТОГМ-110. Технические условия
ГОСТ Р 8.859 - 2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217 - 2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу Ж83-Р1450РЭ «Трансформаторы тока ТОГМ-110 и ТОГМ-110*. Руководство по эксплуатации», утвержденному ФГУП «УНИИМ» 09.06.2015 г., в части раздела 4 «Поверка».
Перечень эталонов, применяемых при поверке:
- эталон единицы коэффициента и угла масштабного преобразования синусоидального тока 2 разряда, номинальное значение первичного тока от 0,5 А до 5000 А, номинальное значение вторичного тока 5 А и 1 А.
Изготовитель
Федеральное государственное унитарное предприятие "Комбинат "Электрохимприбор" (ФГУП «Комбинат «Электрохимприбор»)
ИНН 6630002336
624205, г. Лесной Свердловской обл., Коммунистический пр., 6а
Тел. (34342) 9-50-62, 9-50-73
Факс (34342) 9-56-76, 2-65-03
e-mail: main@ehp-atom.ru
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, д. 4
тел. (343)350-26-18, факс (343) 350 - 20 - 39
E-mail: uniim@uniim.ru http://uniim.ru/
По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой трансформатор опорного типа с верхним расположением блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительными и от двух до пяти вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформатора используется электротехнический газ (элегаз).
Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая, двухвитковая и четырехвитковая для подключения к электрической сети с различными величинами токов. Изменение количества витков первичной обмотки производится с помощью перемычек.
В верхней части корпуса блока обмоток находится предохранительное устройство мембранного типа для аварийного сброса давления элегаза.
Трансформатор имеет различные варианты исполнения в зависимости от класса точности, величин первичного и вторичного токов, количества вторичных обмоток.

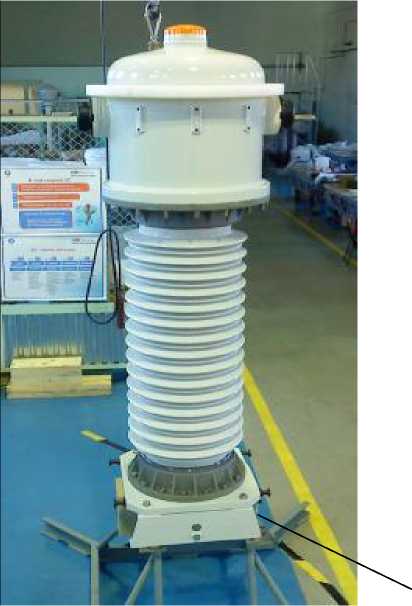

Внешний вид трансформатора представлен на рисунке 1.
Пломба со знаком поверки Рисунок 1 - Общий вид трансформатора тока ТОГМ - 110*
Таблица 2 - Комплектность
|
№№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Трансформатор |
Ж83-Р1450 |
1 шт. |
|
2 |
Ведомость эксплуатационных документов |
Ж83-Р1450ВЭ |
1 экз. |
|
3 |
Кольцо защитное |
Ж43.18201-01 |
1 шт. на 3 изд |
|
4 |
Система подвода элегаза к трансформатору |
Ж58.28764 |
по заказу |
|
5 |
Элегаз в баллоне |
по заказу | |
|
6 |
Паспорт |
Ж83-Р1450ПС |
1 шт. |
|
7 |
Одиночный комплект ЗИП |
1 шт. |
Таблица 1. Основные технические характеристики трансформаторов
|
Наименование параметра |
Значение |
|
Номинальное напряжение ином , кВ |
110 |
|
Наибольшее рабочее напряжение инр , кВ |
126 |
|
Номинальная частота £ном , Гц |
50 |
|
Номинальный первичный ток типоисполнения 11ном ,А |
50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500;2000 |
|
Наибольший рабочий первичный ток |
до 200 % от 11ном |
|
Номинальный вторичный ток 12ном , А |
1; 5 |
|
Количество вторичных обмоток: -для измерений -для защиты |
1; 2 2; 3; 4; 5 |
|
Класс точности вторичных обмоток: ^ном = 1 А
Ъном = 5 А
|
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р; 10Р 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р |
|
Номинальная вторичная нагрузка S^^ с индуктивноактивным коэффициентом мощности cos j 2 = 0,8, ВА: ^ном = 1 А
Ъном = 5 А
|
3.60 10.75 3.60 10.75 |
|
Номинальная вторичная нагрузка Бщом с коэффициентом мощности cos j 2 = 1, ВА: Ъном = 1 А
Ъном = 5 А
|
1; 2; 2,5 1; 2; 2,5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
15.40 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений КБном |
5.25 |
|
Удельная длина пути утечки, см/кВ, не менее |
3,1 |
|
Сейсмостойкость по шкале MSK 64, баллы, не менее |
9 |
|
Габаритные размеры, мм, не более |
2400x1200x800 |
|
Масса, кг, не более |
615 |
|
Средняя наработка до отказа, ч, не менее |
4x106 |
|
Средний срок службы до списания, лет |
30 |
Климатические условия эксплуатации трансформатора - УХЛ, категория размещения - 1 по ГОСТ 15150 - 69.
Номинальные значения климатических факторов - по ГОСТ 15150 - 69, ГОСТ 17412 - 72 и ГОСТ 15543.1 - 89, при этом:
-
- высота над уровнем моря, м, не более 1000;
-
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и должна соответствовать типу атмосферы IV по ГОСТ 15150 - 69.
