Номер по Госреестру СИ: 70249-18
70249-18 Термопреобразователи сопротивления
(JMxx-LZP, KLW-LZP, S-LZP)
Назначение средства измерений:
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP (далее по тексту ТС или термопреобразователи) предназначены для измерений температуры в промышленных установках для сжижения газов в воздухоразделительной установке или установке для сжижения природного газа.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Программное обеспечение
отсутствует.Лист № 3 Всего листов 5
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Protemp GmbH», Германия
Адрес: IndustriestraBe 10, 63584 Grundau
Телефон: +49 (0)6051 9268-0
Факс: +49 (0)6051 9268-10
Web-сайт: www.protemp.de
E-mail: info@protemp.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (далее - ЧЭ) в зависимости от температуры измеряемой среды.
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP различаются по конструктивному исполнению, по диапазонам измерений, а также длиной и диаметром монтажной части и массой.
ТС серии JMxx-LZP состоят из защитной арматуры из высококачественной стали, в которую помещены один или два платиновых ЧЭ и изолированных соединительных проводов. Данные термопреобразователи изготавливаются в модификациях JM40-LZP и JM70-LZP, которые различаются между собой длиной монтажной части. Данные термопреобразователи могут также изготавливаться во взрывозащищенных исполнениях JMxx-LZP-nAI, JMxx-LZP-iV.
ТС серии KLW-LZP состоят из ЧЭ, помещенного в защитный чехол, с кабелем из высокотемпературного стекловолокна. Данные ТС могут изготавливаться во взрывозащищенном исполнении KLW-LZP-iV.
ТС серии S-LZP состоят из ЧЭ, помещенного в защитный кожух, и соединительных проводов. Данные термопреобразователи изготавливаются в следующих модификациях: SDW-LZP, SLW-LZP, SKW-LZP, SSW-LZP, которые различаются между собой по конструктивному исполнению и способу подключения. ТС модификации SDW-LZP имеют соединительные провода, SLW-LZP изготавливаются с соединительной головкой, а SSW-LZP - с разъемом типа «LEMO». Термопреобразователи модификации SLW-LZP могут изготавливаться во взрывозащищенном исполнении SLW-LZP-iV.
Схема соединения внутренних проводников ТС с чувствительным элементом двухпроводная, трехпроводная или четырехпроводная.

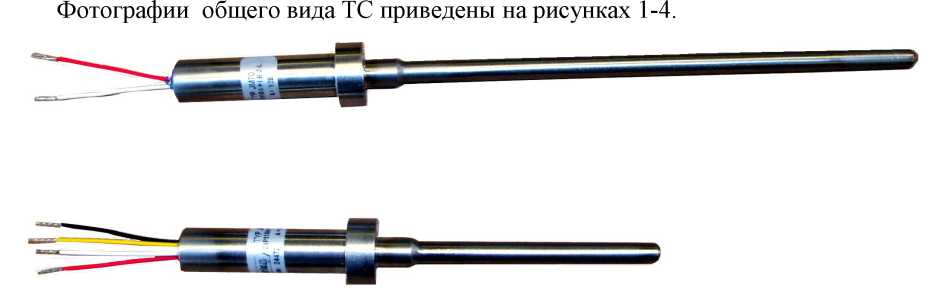

Рисунок 1 - Общий вид термопреобразователей сопротивления серий JMxx-LZP

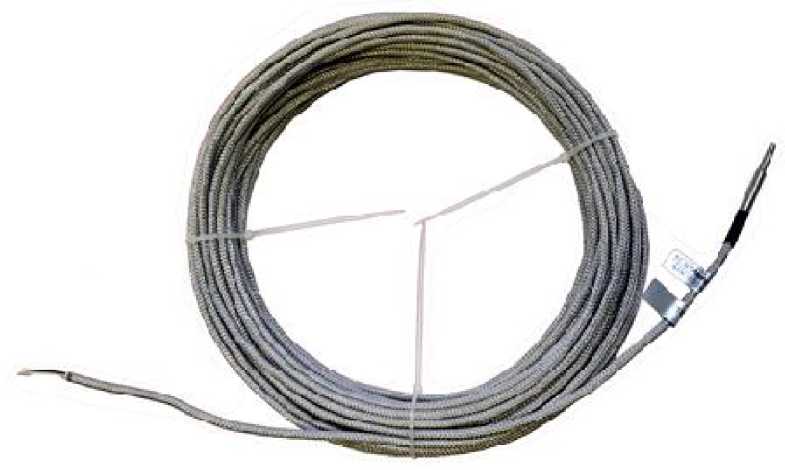

Рисунок 2 - Общий вид термопреобразователей сопротивления серии KLW-LZP модификации KLW-LZP

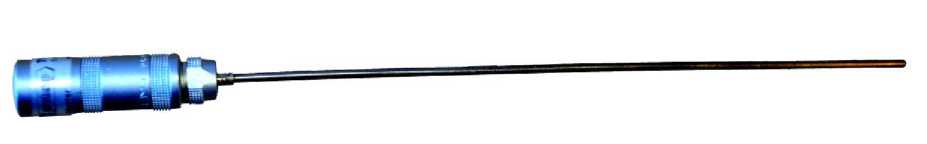

Рисунок 3 - Общий вид термопреобразователей сопротивления серии S-LZP модификации SSW-LZP

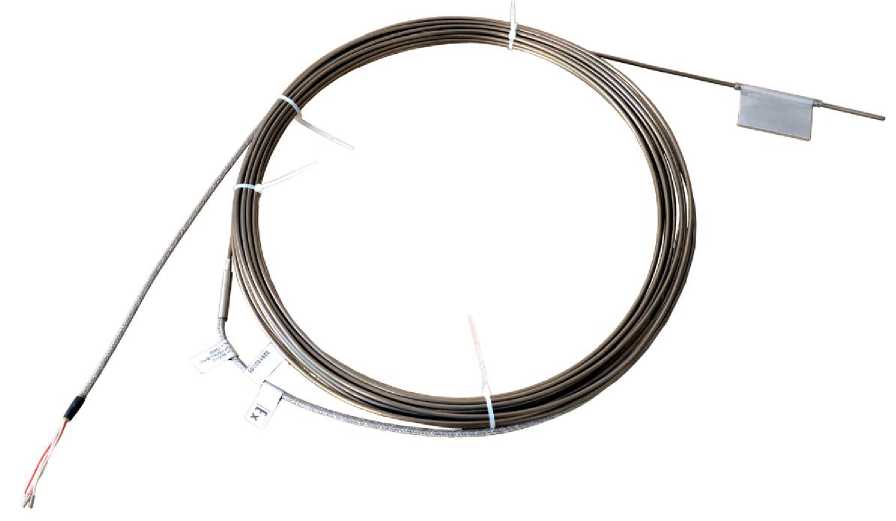

Рисунок 4 - Общий вид термопреобразователей серии S-LZP модификации SLW-LZP
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5
Таблица 1 -
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С
|
от -196 до + 120(1) от -196 до +150(1) от -196 до +200(1) |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
Температурный коэффициент ТС a , °С-1 |
0,00385 |
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
АА, A, B |
Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) - AA - A - B |
±(0,17+0,001-|t|) ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
500 |
Длина монтажной части ТС, мм
|
от 40 до 735 от 20 до 200 от 100 до 10000 |
Диаметр монтажной части ТС, мм
|
6 от 4 до 8 от 3 до 8 |
Масса ТС, г, не более:
|
200 2000 5000 |
Условия эксплуатации:
|
от -196 до +80 от -40 до +80 от -60 до +80 95 |
Маркировка взрывозащиты
|
2Ex nA IIC T4 Gc X 1Ex ib IIC «Т6...Т1» Gb Х, Ex ib IIIC «Т85°С...Т450°С» Db X |
Примечание: (1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивной модификации и материала корпуса указан в паспорте и приводится на шильдике ТС. |
