№3301 от 25.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132568
О внесении изменений в описание типа средств измерений "Термопреобразователи сопротивления серий JMxx-LZP,
KLW-LZP, S-LZP"
Приказы по основной деятельности по агентству Вн. Приказ № 3301 от 25.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 декабря 2019 г.
№ 3301
Москва
О внесении изменений в описание типа средств измерений «Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы «Protemp GmbH», Германия, приказываю:
-
1. Внести изменения в описание типа термопреобразователей сопротивления серий JMxx-LZP, KLW-LZP, S-LZP, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, под регистрационным номером 70249-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного
номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средств измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа” оставляю за собой.
1 Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕРНИ* О СЕРТИФИКАТЕ ЭП
Заместитель Руководит
С.С. Голубев
Действителен: с 06.11.2019 до 06.11.2020
X_____—______
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «25» декабря 2019 г. № 3301
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP Назначение средства измеренийТермопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP (далее по тексту ТС или термопреобразователи) предназначены для измерений температуры в промышленных установках для сжижения газов в воздухоразделительной установке или установке для сжижения природного газа.
Описание средства измеренийПринцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (далее - ЧЭ) в зависимости от температуры измеряемой среды.
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP различаются по конструктивному исполнению, по диапазонам измерений, а также длиной и диаметром монтажной части и массой.
ТС серии JMxx-LZP состоят из защитной арматуры из высококачественной стали, в которую помещены один или два платиновых ЧЭ и изолированных соединительных проводов. Данные термопреобразователи изготавливаются в модификациях JM40-LZP и JM70-LZP, которые различаются между собой длиной монтажной части. Данные термопреобразователи могут также изготавливаться во взрывозащищенных исполнениях JMxx-LZP-nAI, JMxx-LZP-iV.
ТС серии KLW-LZP состоят из ЧЭ, помещенного в защитный чехол, с кабелем из высокотемпературного стекловолокна. Данные ТС могут изготавливаться во взрывозащищенном исполнении KLW-LZP-iV.
ТС серии S-LZP состоят из ЧЭ, помещенного в защитный кожух, и соединительных проводов. Данные термопреобразователи изготавливаются в следующих модификациях: SDW-LZP, SLW-LZP, SKW-LZP, SSW-LZP, которые различаются между собой по конструктивному исполнению и способу подключения. ТС модификации SDW-LZP имеют соединительные провода, SLW-LZP изготавливаются с соединительной головкой, а SSW-LZP - с разъемом типа «LEMO». Термопреобразователи модификации SLW-LZP могут изготавливаться во взрывозащищенном исполнении SLW-LZP-iV.
Схема соединения внутренних проводников ТС с чувствительным элементом двухпроводная, трехпроводная или четырехпроводная.

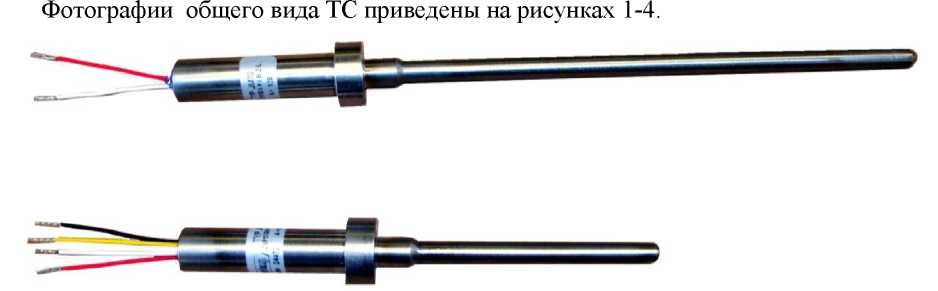

Рисунок 1 - Общий вид термопреобразователей сопротивления серий JMxx-LZP

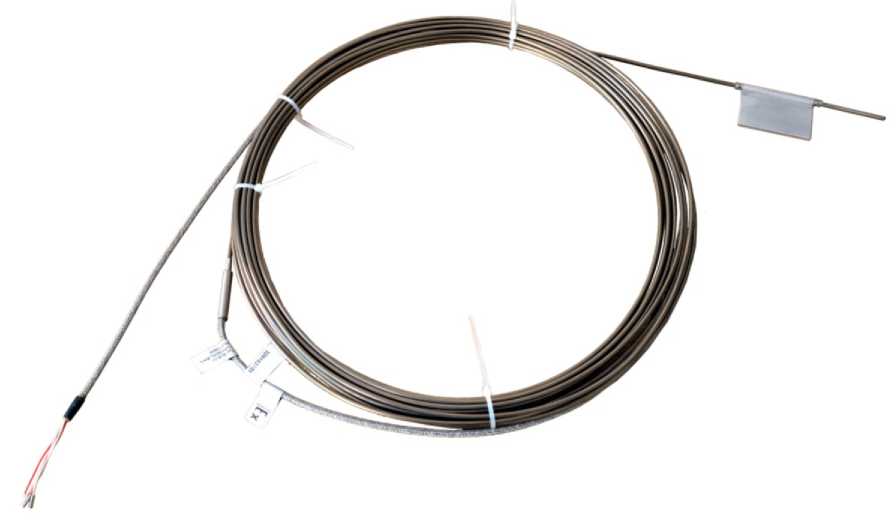

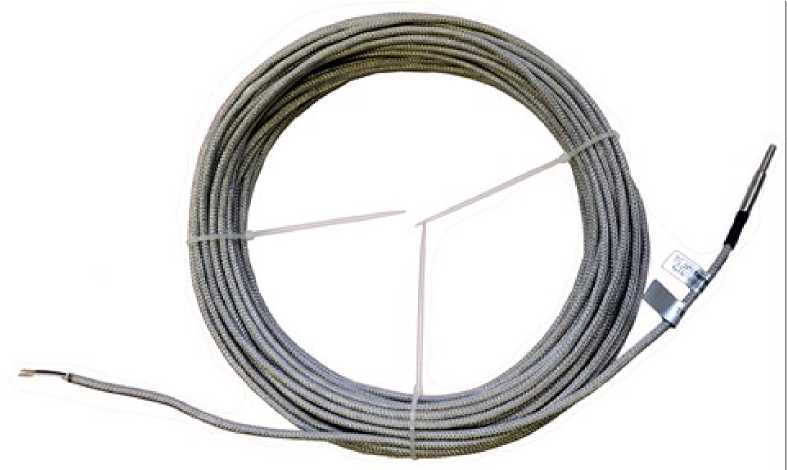

Рисунок 2 - Общий вид термопреобразователей сопротивления серии KLW-LZP модификации KLW-LZP
Рисунок 3 - Общий вид термопреобразователей сопротивления серии S-LZP модификации SSW-LZP

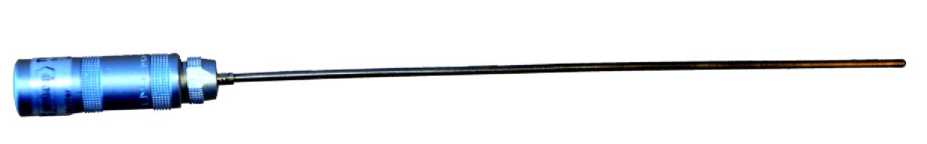

Рисунок 4 - Общий вид термопреобразователей серии S-LZP модификации SLW-LZP
Пломбирование ТС не предусмотрено
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5 Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С
|
от -196 до +120(1) от -196 до +150(1) от -196 до +200(1) |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент ТС а , °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
АА, A, B |
|
Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) - AA - A - B |
±(0,17+0,001 -|t|) ±(0,15+0,002 -|t|) ±(0,3+0,005 -|t|) |
|
Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
500 |
|
Длина монтажной части ТС, мм
|
от 40 до 735 от 20 до 200 от 100 до 10000 |
|
Диаметр монтажной части ТС, мм
|
6 от 4 до 8 от 3 до 8 |
|
Масса ТС, г, не более:
|
200 2000 5000 |
|
Условия эксплуатации:
|
от -196 до +80 от -40 до +80 от -60 до +80 95 |
|
Маркировка взрывозащиты
|
2Ex nA IIC T4 Gc X 1Ex ib IIC «Т6...Т1» Gb Х, Ex ib IIIC «Т85°С...Т450°С» Db X |
|
Примечание: (1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивной модификации и материала корпуса указан в паспорте и приводится на шильдике ТС. | |
наносится на титульный лист паспорта типографским способом (в левом верхнем углу).
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь |
1 шт. |
серия, модификация и исполнение в соответствии с заказом |
|
Паспорт (на русском языке) |
1 экз. |
- |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серий JMxx-LZP, KLW-LZP, S-LZPГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Protemp GmbH», Германия.
ИзготовительФирма «Protemp GmbH», Германия
Адрес: IndustriestraBe 10, 63584 Grundau
Телефон: +49 (0)6051 9268-0
Факс: +49 (0)6051 9268-10
Web-сайт: www.protemp.de
E-mail: info@protemp.de
Лист № 5 Всего листов 5 Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
