Номер по Госреестру СИ: 56941-14
56941-14 Термопреобразователи сопротивления платиновые
(JM40, JM70)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые моделей JM40, JM70 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного чехла ТС.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей JM40, JM70ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±('10-5^R+5 10-4), где R - измеряемое сопротивление, Ом.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с ЧЭ. Измерительная вставка состоит из одного или двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ТС имеют неразборную конструкцию. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х проводная.
Модели термопреобразователей различаются между собой длиной монтажной части и массой.

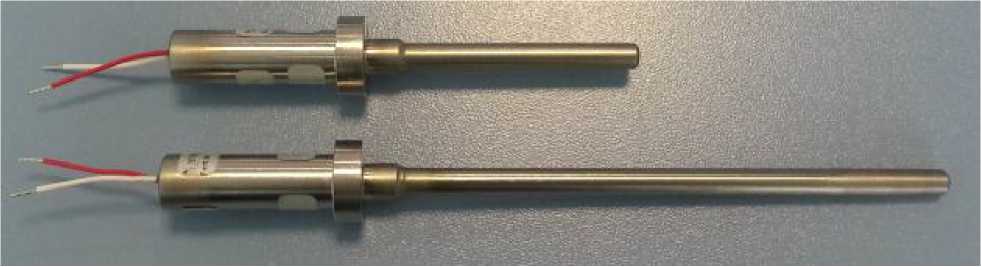

Фото общего вида термопреобразователей представлены на рисунке 1.
Рис.1: Термопреобразователи сопротивления платиновые моделей JM40, JM70.
В комплект поставки входят:
-
- термопреобразователь (модель в соответствии с заказом) - 1 шт.
-
- паспорт (на русском языке) - 1 экз.
Диапазон измеряемых температур, °С: .........................................от минус 196 до плюс 100
Температурный коэффициент ТС а, °С-1............................................................. 0,00385
Условное обозначение номинальной статической характеристики преобразования
(НСХ) по МЭК 60751/ГОСТ 6651-2009 ..................................................................Pt100
Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:.................100
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009: ....................................................A, B
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, оС:
класс А:.....................................................................................±(0,15+0,002|ф
класс В: ....................................................................................±(0,30+0,005|ф
где |f| - измеряемая температура без учета знака
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной
влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:
Длина монтажной части, мм:
Масса, кг:
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С...........................................от минус 40 до 85
-
- относительная влажность воздуха, %, не более
Средний срок службы ТС, лет, не менее:
