Номер по Госреестру СИ: 70195-18
70195-18 Термопреобразователи сопротивления
(BMS, KL, M, RKS, S)
Назначение средства измерений:
Термопреобразователи сопротивления серий BMS, KL, M, RKS, S (далее по тексту ТС или термопреобразователи) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной арматуры ТС.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 8
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом (в левом верхнем углу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления серий BMS, KL, M, RKS, S
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Protemp GmbH», Германия
Адрес: IndustriestraBe 10, 63584 Grundau
Телефон: +49 (0)6051 9268-0
Факс: +49 (0)6051 9268-10
Web-сайт: www.protemp.de
E-mail: info@protemp.de
Заявитель
Фирма «Gostnorm AG», Германия
Адрес: Kirchstr.26, 41849, Wassenberg, Germany
Телефон: +49 2432 934 78-0
Факс: +49 2432 934 78-29
Web-сайт: www. gostnorm .de
E-mail: info@gn-ag.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (далее - ЧЭ) в зависимости от температуры измеряемой среды.
Термопреобразователи состоят из помещенных в чехол из нержавеющей стали или меди платиновых ЧЭ проволочного типа с присоединительными проводами или клеммной головкой или без нее.
Схема соединения внутренних проводников ТС с чувствительным элементом двухпроводная, трехпроводная или четырехпроводная.
Термопреобразователи сопротивления серий BMS, KL, M, RKS, S различаются по конструктивному исполнению, по диапазонам измерений, а также длиной и диаметром монтажной части и массой.
ТС серии BMS изготавливаются в следующих исполнениях: BMSKW, BMSFW, BMSMW, которые различаются между собой по конструкции, а также видом электрического подключения. Термопреобразователи исполнения BMSKW представляют собой ТС с платформой и керамическим цоколем. Термопреобразователи исполнения BMSFW представляют собой ТС с платформой для клеммной головки или измерительного преобразователя. Термопреобразователи исполнения BMSMW представляют собой ТС с платформой и измерительным преобразователем.
ТС серии KL изготавливаются в исполнения KLW и представляют собой термопреобразователи с кабелем из высокотемпературного стекловолокна. Данные ТС могут иметь взрывозащищенную модификацию KLW-iV.
ТС серии M изготавливаются в следующих исполнениях: MSRW, MSWV, MSHRW, MSHVW, MHW, MKW, которые различаются по конструктивному исполнению, а также длиной и диаметром монтажной части и массой. Термопреобразователи исполнения MSRW представляют собой ТС с защитной сварной трубкой, проходящей до соединительной головки. Термопреобразователи исполнения MSWV представляют собой ТС с защитной цельной трубкой, проходящей до соединительной головки. Термопреобразователи исполнения MSHRW представляют собой ТС с защитной гильзой и переходом в защитную сварную трубку. Термопреобразователи исполнения MSHVW представляют собой ТС с защитной гильзой и переходом в защитную сварную трубку. Термопреобразователи исполнения MHW представляют собой ТС без защитной трубки с фланцевым соединением. Термопреобразователи исполнения MKV представляют собой ТС без защитной трубки и фланцевого соединения.
ТС серии RKS изготавливаются в исполнении RKSW и представляют собой термопреобразователи канального типа.
ТС серии S изготавливаются в исполнениях SDW, SLW, SKW, SSW, которые различаются между собой по способу подключения. ТС исполнения SDW изготавливается с соединительными проводами, SLW с соединительным кабелем из высокотемпературного стекловолокна, SKW -с малой соединительной головкой, SSW - со штекерным креплением. Термопреобразователи исполнения SLW могут изготавливаться во взрывозащищенной модификации SLW-iV.
Термопреобразователи могут применяться в комплекте с измерительными преобразователями утвержденных типов, встраиваемыми в защитную головку или расположенными на платформе в зависимости от исполнения термопреобразователя.

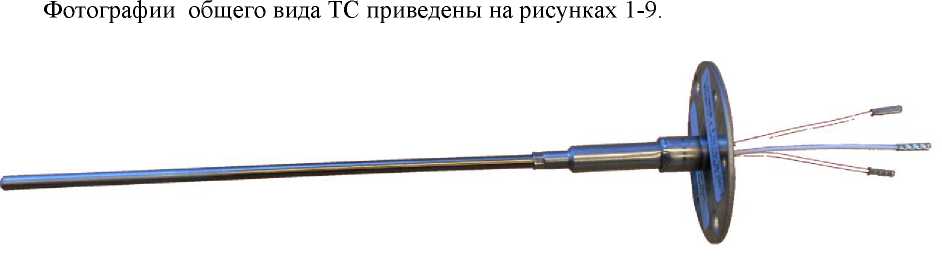

Рисунок 1 - Общий вид термопреобразователей сопротивления серии BMS исполнения BMSFW
Рисунок 2 - Общий вид термопреобразователей сопротивления серии BMS исполнения BMSKW

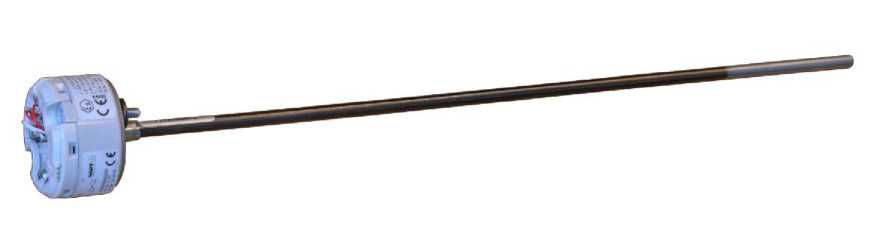

Рисунок 3 - Общий вид термопреобразователей сопротивления серии BMS исполнения BMSMW

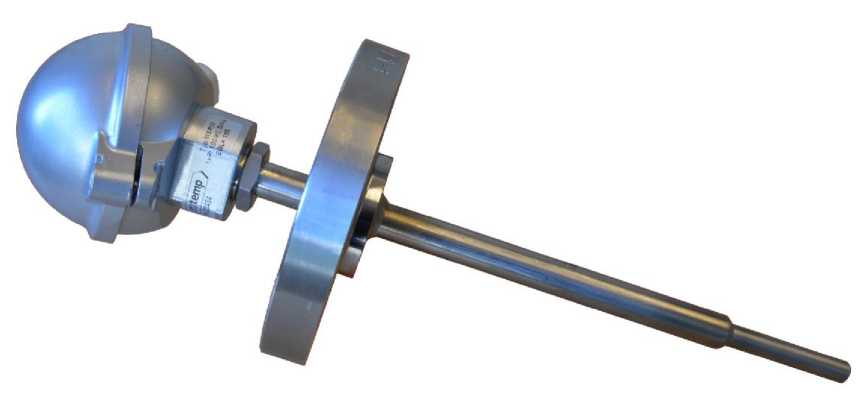

Рисунок 4 - Общий вид термопреобразователей сопротивления серии M исполнения MSR

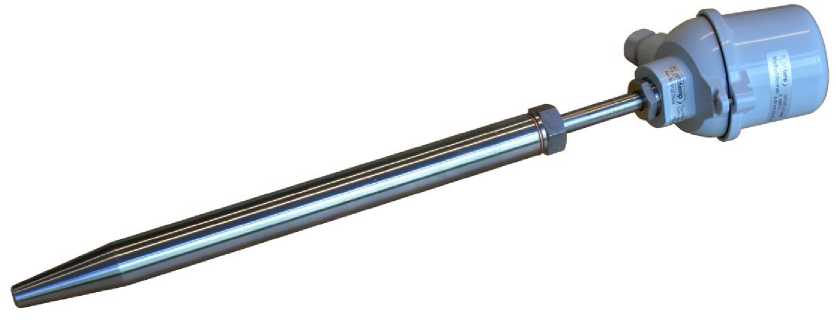

Рисунок 5 - Общий вид термопреобразователей сопротивления серии M исполнения MSHVW

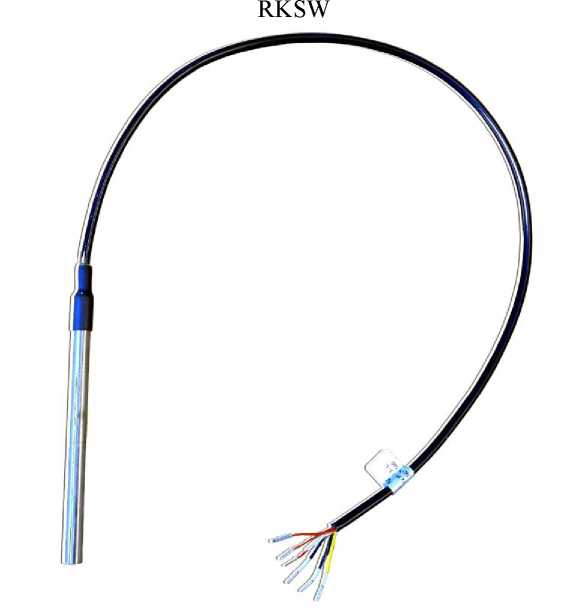

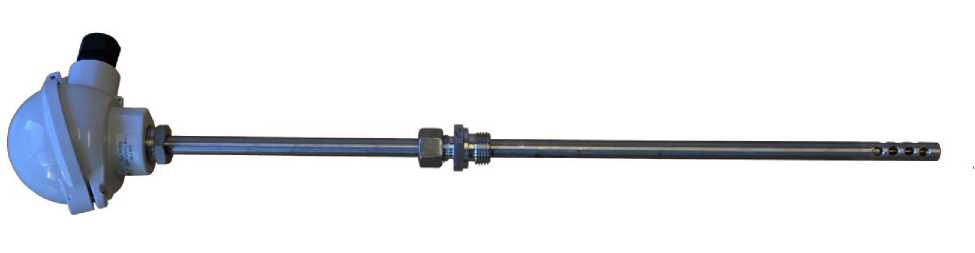

Рисунок 6 - Общий вид термопреобразователей сопротивления серии RKS исполнения

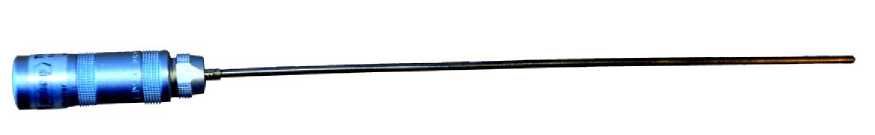

Рисунок 7 - Общий вид термопреобразователей сопротивления серии S исполнения SLW
Рисунок 8 - Общий вид термопреобразователей сопротивления серии S исполнения SSW

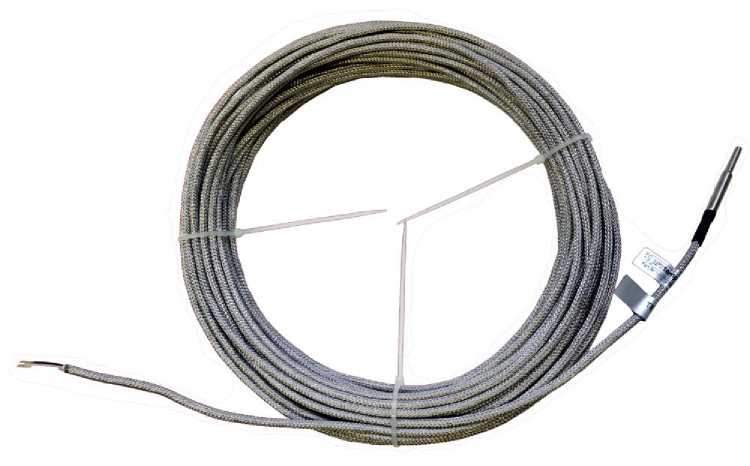

Рисунок 9 - Общий вид термопреобразователей сопротивления серии KL исполнения KLW
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С
|
от -196 до +600(1) от -196 до +600(1) от -196 до +600(1) от -196 до +400(1) от -196 до +350(1) |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
Температурный коэффициент ТСa , °С-1 |
0,00385 |
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
АА, A, B |
Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры), °С - AA - A - B |
±(0,17+0,001|t|) ±(0,15+0,002|t|) ±(0,3+0,005|t|) |
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
500 |
Наименование характеристики |
Значение |
Длина монтажной части ТС, мм - BMS |
от 275 до 2025 |
- M |
от 275 до 2025 |
- RKS |
от 275 до 2025 |
- S |
от 100 до 10000 |
- KL |
от 20 до 100 |
Диаметр монтажной части ТС, мм - BMS |
от 3 до 8 |
- M |
от 3 до 8 |
- RKS |
от 3 до 6 |
- S |
от 3 до 8 |
- KL |
от 4 до 8 |
Масса ТС, г, не более: - BMS |
300 |
- M |
5000 |
- RKS |
3000 |
- S |
5000 |
- KL |
5000 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +80 |
- относительная влажность, %, не более |
95 |
Маркировка взрывозащиты ТС модификаций |
1Ex ib IIC «Т6...Т1» Gb Х, |
SLW-iV, KLW-iV |
Ex ib IIIC «Т85°С.Т450°С» Db X |
(1) - Указаны предельные значения, конкретный диапазон, не превышающий данные | |
предельные значения, в зависимости от конструктивной модификации и материала | |
корпуса указан в паспорте и приводится на шильдике ТС. |
