Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в терминал, содержащий аналогово-цифровой преобразователь, где сигналы преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.). Края примыкающих друг к другу платформ могут опираться на одни и те же датчики.

В весах используются:

- датчики типа:

• - С (модификации С16А), производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60480-15;

• - I II.C. ВLC, ELC (модификации ELC), производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 21177-13;

• - R, производства ООО ВПК «ФИЗТЕХ», регистрационный номер 64473-16;

• - В, производства ООО ВПК «ФИЗТЕХ», регистрационный номер 64568-16;

- в качестве терминала в весах используются приборы весоизмерительные:

• - Микросим (модификации М0601 и М0808), производства ООО НПП «Метра», регистрационный номер 55918-13;

• - Т (модификации Т и ТП), производства ООО ВПК «ФИЗТЕХ», регистрационный номер 70381-18.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.

В весах предусмотрены следующие устройства и функции:

а) в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:

• - устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

• - устройство автоматической установки на нуль (пЛ^^^.Э);

• - устройство первоначальной установки на нуль (п.Т.2.7.2.4);

• - устройство слежения за нулем (пЛЛЛ.Э);

• - устройство уравновешивания тары (пЛЛЛЛД);

б) в режиме взвешивания в движении:

• - автоматическая регистрация массы и скорости движения ТС;

• - сигнализация о превышении допускаемой скорости движения ТС;

• - сигнализация о перегрузе.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов ;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер;

- класс точности при определении полной массы ТС ;

- класс точности при определении нагрузки на одиночную ось (при необходимости);

- класс точности при определении нагрузки на группу осей (при необходимости);

- максимальная рабочая скорость Vmax, км/ч;

- минимальная рабочая скорость Vmin, км/ч;

- максимальное число осей ТС (при необходимости) A_max.

Весы выпускаются однодиапазонными и двухинтервальными в модификациях: ВА-8Т-10; ВА-10Т-10; ВА-15Т-10; ВА-20Т-10; ВА-25Т-10; ВА-30Т-10; ВА-40Т-20; ВА-40Т-10; ВА-50Т-20; ВА-60Т-20; ВА-80Т-50; ВА-80Т-20; ВА-100Т-50; ВА-150Т-50; ВА-200Т-100; ВА-200Т-50; ВА-300Т-100; ВА-500Т-200; ВА-40Т-10/20; ВА-50Т-10/20; ВА-60Т-10/20; ВА-80Т-20/50; ВА-100Т-20/50; ВА-200Т-50/100; ВА-300Т-50/100; ВА-500Т-100/200, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.

Модификации весов при заказе имеют обозначения вида: ВА-НТ-Е-Д-К(Г)-Ц-Ех, где ВА - тип весов;

Н - величина максимальной нагрузки в т;

Т - присутствует всегда;

Е - значение е, кг (для статического режима взвешивания):

10, 20, 50,100, 200 - для однодиапазонных весов;

10/20;20/50;50/100;100/200 - для двухинтервальных весов;

Д - весы для взвешивания в движении (при наличии);

К - класс точности при определении полной массы ТС: 0,5;1; 2; 5; 10;

Г - класс точности при определении нагрузки на оси (при необходимости): B, C, D, E, F;

Ц - значение d, кг (для режима взвешивания в движении): 5, 10, 20, 50, 100, 200;

Ех - взрывозащищенное исполнение (при наличии).

Примеры записи при заказе: ВА-20Т-Д 0,5(В)-10; ВА-40Т-10

Общий вид весов представлен на рисунках 1 и 2, терминала на рисунке 3.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 4.

Рисунок 1 - Общий вид весов

Исполнение ГПУ из шести платформ

Исполнение ГПУ из трех секций

из одной платформы

из двух платформ

Врезное исполнение ГПУ в дорожное полотно

Врезное исполнение ГПУ из шести платформ

Исполнение ГПУ из одной секции

Врезное исполнение в закрытом ангаре

Рисунок 2 - Общий вид весов различных исполнений ГПУ

М0601

Т

М0808

Рисунок 3 - Общий вид терминалов

Места пломбирования для нанесения знака поверки

М0601

М0808

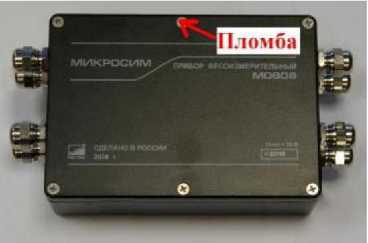

Рисунок 4 - Схема пломбировки терминалов М0601 и М0808

Т

ТП

Рисунок 4а - Схема пломбировки терминалов Т и ТП

Таблица 11 -

1 Статический режим взвешивания

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................. средний (III).

Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 2, для двухинтервальных в таблице 3.

Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 4, для массы нетто при любом значении массы тары, соответственно.

2 Режим взвешивания в движении

Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242-2015, при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов, приведены в таблице 5.

Таблица 5 - Метрологические характеристики

Продолжение таблицы 5

Максимальное значение измеренной полной массы ТС, т ...............Мах^п, где n - число осей ТС.

Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 6.

Таблица 6 - Метрологические характеристики

МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:

а) рассчитанному в соответствии с таблицей 7 и округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где п - число осей при суммировании.

Таблица 7 - Метрологические характеристики

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 8, округленного до ближайшего значения цены деления;

б) 1-d - при первичной поверке, 2^d - при периодической поверке.

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 9, округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.

Таблица 9 - Метрологические характеристики

Таблица 10 - Основные технические характеристики
