Принцип действия ТС основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.

Термопреобразователи серий 2, 10K, Ex имеют следующие модели: 2xx, 2xxJ, 2xxBR, 21x, 26x, 20, 20M, 21wx, 21FEP, 21M, 211Bi (серия 2); 10K (серия 10К); Ex2xx, Ex21w, Ex211Bi, Ex21x (серия Ex), которые различаются между собой по конструктивному исполнению, а также по метрологическим и техническим характеристикам.

Термопреобразователи модели 2xx представляют собой ТС, состоящие из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. ТС данной модели выпускаются в следующих модификациях: 200; 201; 211; 221; 221F, 221U, 221V, 200V, 212BR55, 212BR55U, 212BR55V, 200MU, 201MU, 211MU, 221MU, 221FMU, 221UMU, 221vMU, 200vMU, 212BR55MU, 201JMU, 211JMU, 221JMU, которые

различаются между собой способом крепления к объекту измерений и типом присоединения соединительной головки к защитному чехлу.

Термопреобразователи модели 2xxJ состоят из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. Термопреобразователи данной модели выпускаются в следующих модификациях: 201J, 211J, 221J, которые различаются между собой способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке. Модификация 201J имеет клеммное соединение, 211J - прикручиваемое, а 221J - прикручиваемое соединение с защитной гильзой.

Термопреобразователи моделей 211Bi и 2xxBR состоят из ЧЭ, помещенного в защитный стальной чехол в виде завальцованной с одного конца металлической трубки, штуцера и соединительной головки или без нее (модель 211Bi). ТС модели 2xxBR выпускаются в следующих модификациях: 212BR24, 212BR24U, 212BR24V, 212BR30, 212BR30U, 212BR30V, 212BR40, 212BR40U, 212BR40V, которые различаются между собой типом присоединения соединительной головки к защитному чехлу. ТС модификаций 212BR24, 212BR30, 212BR40 имеют клеммное соединение, 212BR24U, 212BR30U, 212BR40U - прикручиваемое, а 212BR24V, 212BR30V, 212BR40V -прикручиваемое с защитной гильзой.

Термопреобразователи модели 21x представляют собой ТС кабельного типа с ЧЭ, помещенным в защитный чехол, с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 21A, 21Agk, 21Aro, 21BJ, которые различаются между собой способом присоединения кабеля, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи модели 26x представляют собой ТС кабельного типа с ЧЭ в защитном чехле с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 26G, 26GU, 26GB, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления. Монтаж ТС осуществляется с помощью штуцера.

Термопреобразователи модели 20 и 20M состоят из ЧЭ, помещенного в защитный металлический чехол в виде завальцованной с одной стороны трубки, и клеммной головки. Данные модели различаются между собой материалом защитного чехла.

Термопреобразователи модели 21wx состоят из ЧЭ, помещенного в металлический угловой чехол, и соединительных проводов в защитной оболочке. Термопреобразователи данной модели выпускаются в следующих модификациях: 21w.5; 21w.6; 21wm, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи моделей 21FEP, 21M состоят из ЧЭ, помещенного в корпус с соединительными удлинительными проводами в тефлоновой оболочке. Данные модели различаются между собой конструкцией корпуса ЧЭ и схемой соединения внутренних проводов с ЧЭ.

Термопреобразователи серии 10K представляют собой ТС кабельного типа и состоят из ЧЭ, находящегося внутри цилиндрического корпуса, и присоединенных проводов в тефлоновой оболочке.

ТС серии Ex могут представлять собой ЧЭ в защитной многослойной оболочке с присоединительными проводами в тефлоновой оболочке (модель Ex21x), ЧЭ в металлическом угловом чехле с соединительными проводами в защитной оболочке (модель Ex21w), ЧЭ в защитном металлическом чехле со штуцером и соединительной головкой (модель Ex2xx) или без нее (модель Ex211Bi).

Термопреобразователи серии Ex изготавливаются только во взрывозащищенных исполнениях WI (модель Ex21w), BI (модель Ex211Bi), BR или E-BUZ (модель Ex2xx), KF, K.. .F или E-KF-OV (модель Ex21x).

ТС модели Ex2xx выпускаются в следующих модификациях: Ex202, Ex212, Ex222, Ex223, ExE-BUZ201, ExE-BUZ221, ExE-BUZ221V, ExE-BUZ221U, ExE-BUZ221F, различающихся способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

ТС модели Ex21x выпускаются в следующих модификациях: KF-Ex21A, KF-Ex21B, KF-Ex21C, KF-Ex21FEP, KEx21Af, KEx21Bf, KEx21Cf, KEx21FEPf, ExE-KF-OV21A, различающихся положением сенсора внутри корпуса, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты вида 1Ex ia IIC «Т6.Т2» Gb X (для моделей Ex2xx, Ex21w, Ex211Bi, Ex21x модификаций KF-Ex21A, KF-Ex21B, KF-Ex21C, KF-Ex21FEP), Ex ia IIC Gb U или Ex ib IIC Gb U или Ex eb IIC U (для модели Ex21x модификаций KEx21Af, KEx21Bf, KEx21Cf, KEx21FEPf), 1Ex e IIC T6.T2 GbX или Ex tb IIIC T85°C.T230°C Db X (для моделей Ex2xx модификаций ExE-BUZ201,ExE-BUZ221,ExE-BUZ221V, ExE-BUZ221U, ExE-BUZ221F или для моделей Ex21x модификаций ExE-KF-OV21A).

Термопреобразователи серий 2, 10K, Ex изготавливаются с двух-, трех- или четырехпроводной схемой соединения внутренних проводов с ЧЭ.

Фотографии общего вида термопреобразователей представлены на рисунках 1-17. Цветовая гамма корпуса термопреобразователей может быть изменена по решению Изготовителя в одностороннем порядке.

Пломбирование измерителей не предусмотрено. Заводской номер наносится на табличку термопреобразователей. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

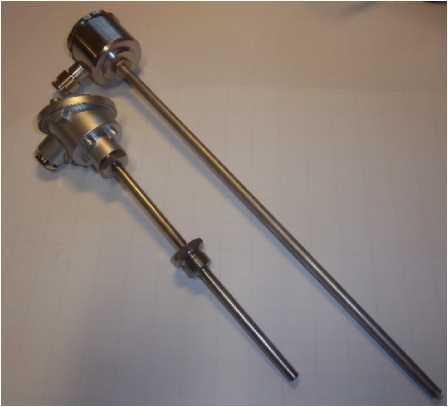

Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых модели 2xx модификаций 221и 212BR55

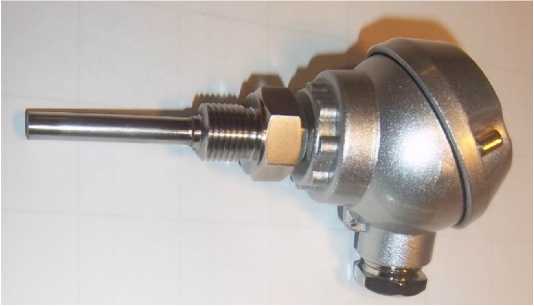

Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых модели 2xxJ модификации 211J

Рисунок 3 - Общий вид термопреобразователей сопротивления платиновых модели 211Bi

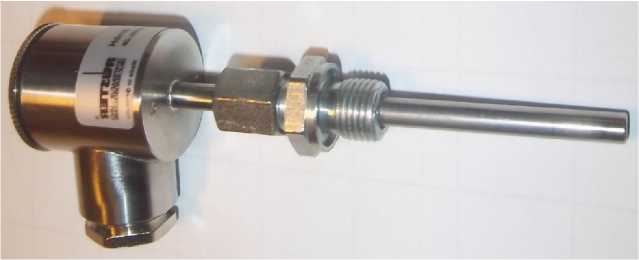

Рисунок 4 -Общий вид термопреобразователей сопротивления платиновых модели 2xxBR модификации 212BR30

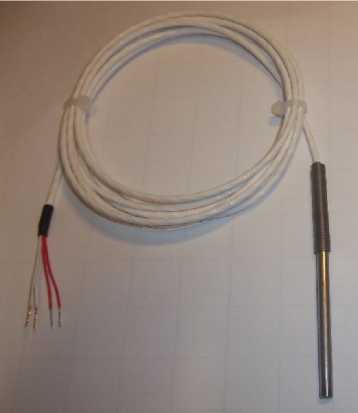

Рисунок 5 - Общий вид термопреобразователей сопротивления платиновых модели 21x модификации 21A

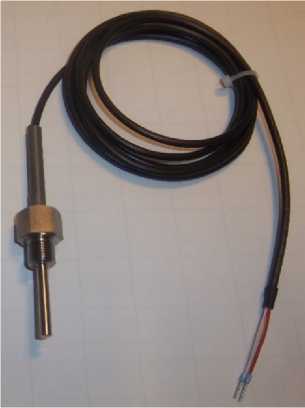

Рисунок 6 - Общий вид термопреобразователей сопротивления платиновых модели 26x модификации

26G

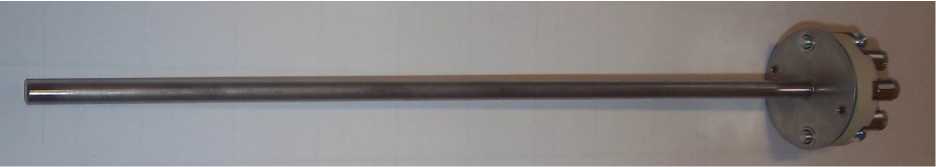

Рисунок 7 - Общий вид термопреобразователей сопротивления платиновых модели 20 (20M)

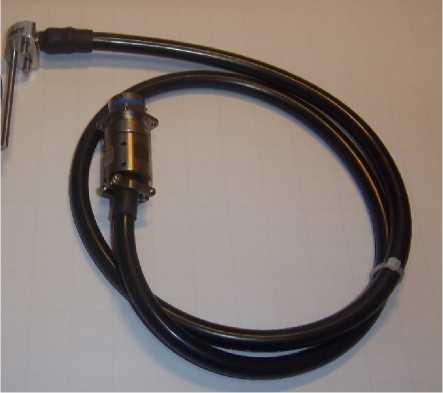

Рисунок 10 - Общий вид термопреобразователей сопротивления платиновых модели 21FEP

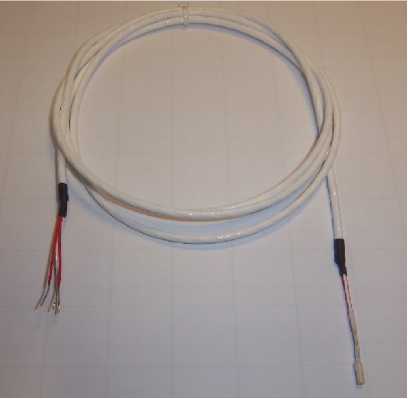

Рисунок 11 - Общий вид термопреобразователей сопротивления платиновых модели 21M

Рисунок 8 - Общий вид термопреобразователей сопротивления платиновых модели 21wx модификации 21w5

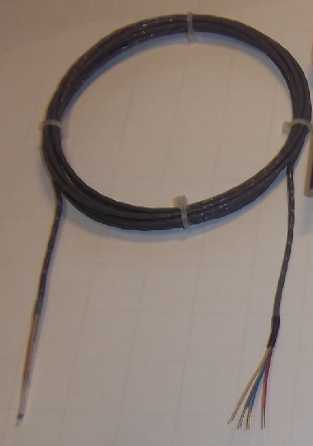

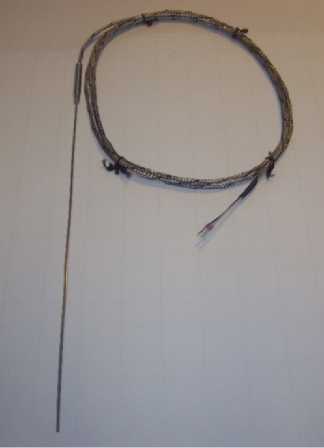

Рисунок 9 - Общий вид термопреобразователей сопротивления платиновых серии 10K

Рисунок 12 - Общий вид

термопреобразователей сопротивления платиновых модели Ex2xx модификации

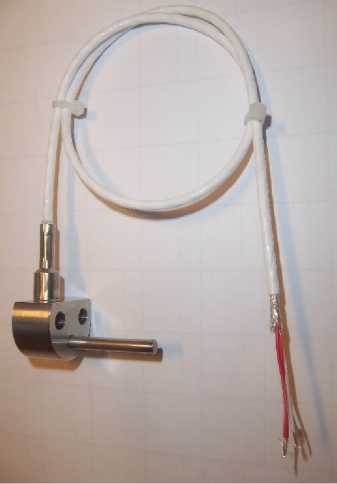

Рисунок 13 - Общий вид термопреобразователей сопротивления платиновых модели Ex21w

Ex223

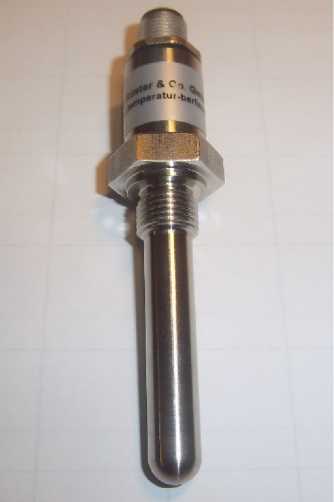

Рисунок 14 - Общий вид

термопреобразователей

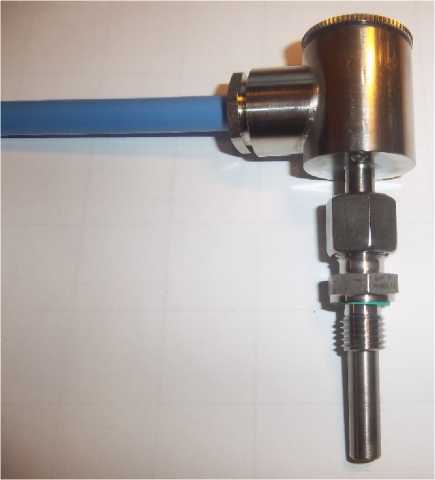

Рисунок 15 - Общий вид термопреобразователей сопротивления платиновых модификации Ex21A
