МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

7 июня 2018 г.                                             №   1121

Москва

О внесении изменений в описание типа на термопреобразователи сопротивления платиновые серий 2, ЮК, Ех

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением Gostnorm AG от 12 мая 2018 г. № 7196/1 приказываю:

• 1. Внести изменения в описание типа на термопреобразователи сопротивления платиновые серий 2, ЮК, Ех, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70014-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1121

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые серий 2, 10K, Ex

Термопреобразователи сопротивления платиновые серий 2, 10K, Ex (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, химически неагрессивных к материалу защитной арматуры.

Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента (ЧЭ) пропорционально температуре измеряемой среды.

Термопреобразователи серий 2, 10K, Ex имеют следующие модели: 2xx, 2xxJ, 2xxBR, 21x, 26x, 20, 20M, 21wx, 21FEP, 21M, 211Bi (серия 2); Ex2xx, Ex21w, Ex211Bi, Ex21x (серия Ex), которые различаются между собой по конструктивному исполнению, а также по метрологическим и техническим характеристикам.

Термопреобразователи модели 2xx представляют собой ТС, состоящие из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. ТС данной модели выпускаются в следующих модификациях: 200; 201; 211; 221; 221F, 221U, 221V, 200V, 212BR55, 212BR55U, 212BR55V, 200MU, 201MU, 211MU, 221MU, 221FMU, 221UMU, 221vMU, 200vMU, 212BR55MU, 201JMU, 211JMU, 221JMU, которые различаются между собой способом крепления к объекту измерений и типом присоединения соединительной головки к защитному чехлу.

Термопреобразователи модели 2xxJ состоят из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. Термопреобразователи данной модели выпускаются в следующих модификациях: 201J, 211J, 221J, которые различаются между собой способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке. Модификация 201J имеет клеммное соединение, 211J - прикручиваемое, а 221J - прикручиваемое соединение с защитной гильзой.

Термопреобразователи моделей 211Bi и 2xxBR состоят из ЧЭ, помещенного в защитный стальной чехол в виде завальцованной с одного конца металлической трубки, штуцера и соединительной головки или без нее (модель 211Bi). ТС модели 2xxBR выпускаются в следующих модификациях: 212BR24, 212BR24U, 212BR24V, 212BR30, 212BR30U, 212BR30V, 212BR40, 212BR40U, 212BR40V, которые различаются между собой типом присоединения соединительной головки к защитному чехлу. ТС модификаций 212BR24, 212BR30, 212BR40 имеют клеммное соединение, 212BR24U, 212BR30U, 212BR40U - прикручиваемое, а 212BR24V, 212BR30V, 212BR40V - прикручиваемое с защитной гильзой.

Термопреобразователи модели 21x представляют собой ТС кабельного типа с ЧЭ, помещенным в защитный чехол, с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 21A, 21Agk, 21Aro, 21BJ, которые различаются между собой способом присоединения кабеля, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи модели 26x представляют собой ТС кабельного типа с ЧЭ в защитном чехле с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 26G, 26GU, 26GB, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления. Монтаж ТС осуществляется с помощью штуцера.

Термопреобразователи модели 20 и 20M состоят из ЧЭ, помещенного в защитный металлический чехол в виде завальцованной с одной стороны трубки, и клеммной головки. Данные модели различаются между собой материалом защитного чехла.

Термопреобразователи модели 21wx состоят из ЧЭ, помещенного в металлический угловой чехол, и соединительных проводов в защитной оболочке. Термопреобразователи данной модели выпускаются в следующих модификациях: 21w.5; 21w.6; 21wm, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи моделей 21FEP, 21M состоят из ЧЭ, помещенного в корпус с соединительными удлинительными проводами в тефлоновой оболочке. Данные модели различаются между собой конструкцией корпуса ЧЭ и схемой соединения внутренних проводов с ЧЭ.

Термопреобразователи серии 10K представляют собой ТС кабельного типа и состоят из ЧЭ, находящегося внутри цилиндрического корпуса, и присоединенных проводов в тефлоновой оболочке.

ТС серии Ex могут представлять собой ЧЭ в защитной многослойной оболочке с присоединительными проводами в тефлоновой оболочке (модель Ex21x), ЧЭ в металлическом угловом чехле с соединительными проводами в защитной оболочке (модель Ex21w), ЧЭ в защитном металлическом чехле со штуцером и соединительной головкой (модель Ex2xx) или без нее (модель Ex211Bi).

Термопреобразователи серии Ex изготавливаются только во взрывозащищенных исполнениях WI (модель Ex21w), BI (модель Ex211Bi), BR (модель Ex2xx), KF или K...F (модель Ex21x).

ТС модели Ex2xx выпускаются в следующих модификациях: Ex202, Ex212, Ex222, Ex223, различающихся способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи модели Ex21x состоят из тонкопленочного. ТС выпускаются в следующих модификациях: KF-Ex21A, KF-Ex21B, KF-Ex21C, KF-Ex21FEP, KEx21Af, KEx21Bf, KEx21Cf, KEx21FEPf, различающихся положением сенсора внутри корпуса, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты вида 1Ex ia IIC «Т6.Т2» Gb X (для моделей Ex2xx, Ex21w, Ex211Bi, Ex21x модификаций KF-Ex21A, KF-Ex21B, KF-Ex21C, KF-Ex21FEP), Ex ia IIC Gb U или Ex ib IIC Gb U или Ex eb IIC U (для модели Ex21x модификаций KEx21Af, KEx21Bf, KEx21Cf, KEx21FEPf) .

Термопреобразователи серий 2, 10K, Ex изготавливаются с двух-, трех- или четырехпроводной схемой соединения внутренних проводов с ЧЭ.

Фотографии общего вида термопреобразователей представлены на рисунках 1-15.

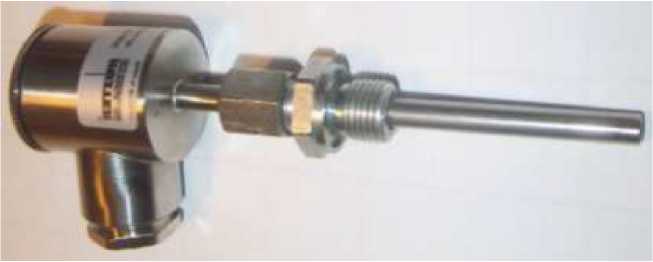

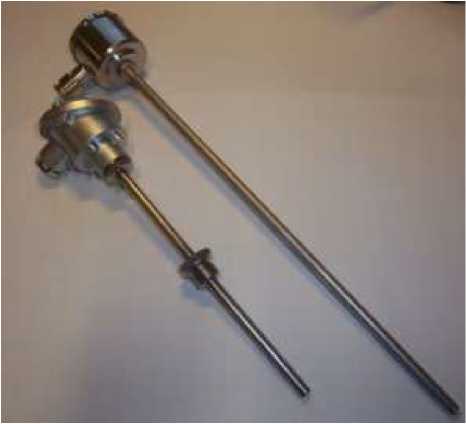

Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых модели 2xx модификаций 221и 212BR55

Рисунок 3 - Общий вид термопреобразователей сопротивления платиновых модели 2xxJ модификации 211J

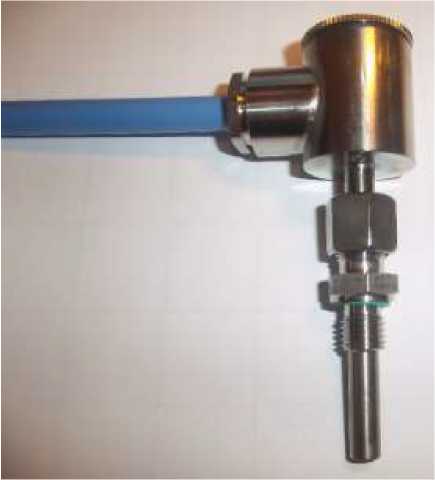

Рисунок 12 - Общий вид термопреобразователей сопротивления платиновых модели 211Bi

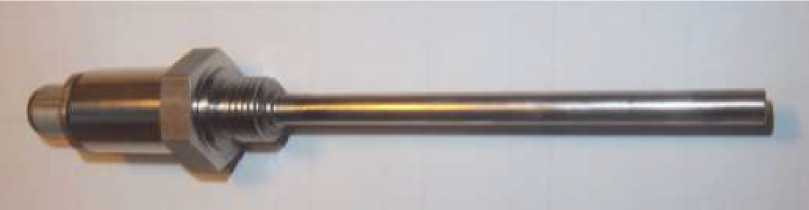

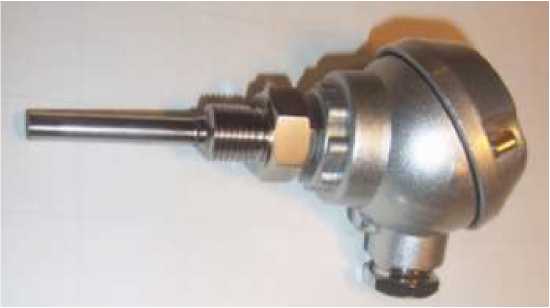

Рисунок 4 -Общий вид термопреобразователей сопротивления платиновых модели 2xxBR модификации 212BR30

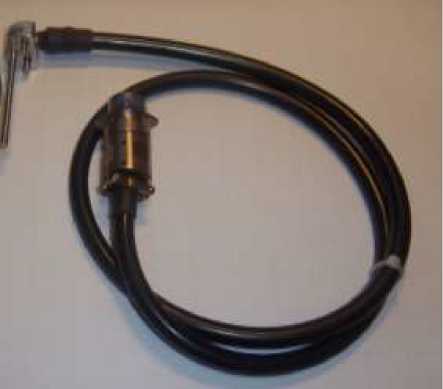

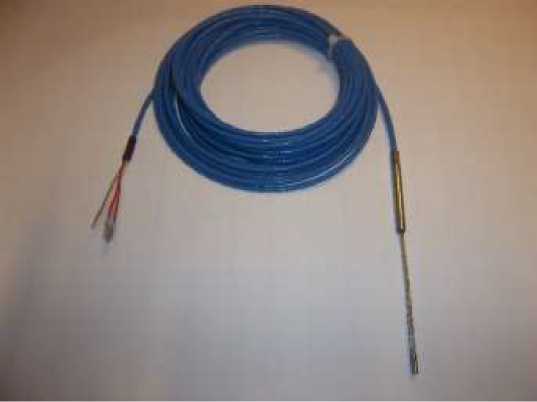

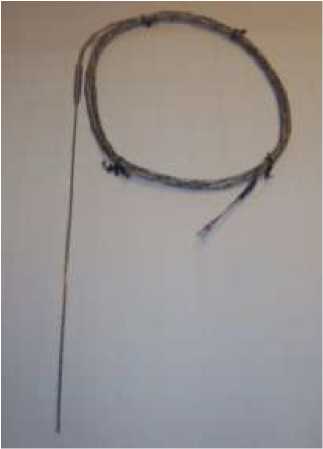

Рисунок 5 - Общий вид термопреобразователей сопротивления платиновых модели 21x модификации 21A

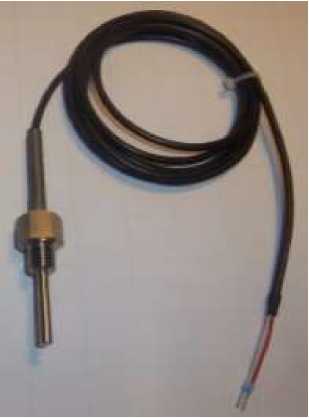

Рисунок 6 - Общий вид термопреобразователей сопротивления платиновых модели 26x модификации 26G

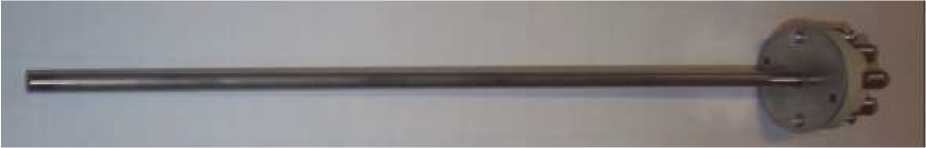

Рисунок 7 - Общий вид термопреобразователей сопротивления платиновых модели 20 (20M)

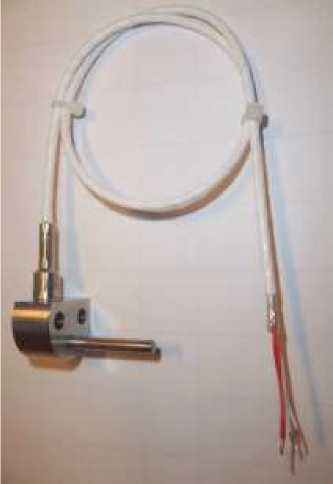

Рисунок 8 - Общий вид термопреобразователей сопротивления платиновых модели 21wx модификации 21w5

Рисунок 11 - Общий вид термопреобразователей сопротивления платиновых серии 10K

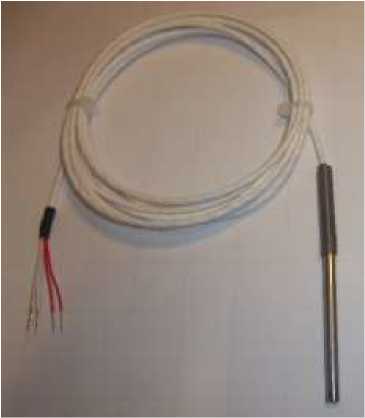

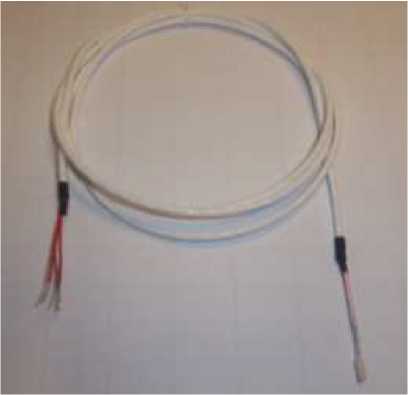

Рисунок 9 - Общий вид термопреобразователей сопротивления платиновых модели 21FEP

Рисунок 10 - Общий вид термопреобразователей сопротивления платиновых модели 21M

Рисунок 12 - Общий вид термопреобразователей Рисунок 13 - Общий вид термопреобразова-сопротивления платиновых модели Ex2xx         телей сопротивления платиновых

модификации Ex223                         модели Ex21w

Рисунок 14 - Общий вид термопреобразователей сопротивления платиновых модели Ex211Bi

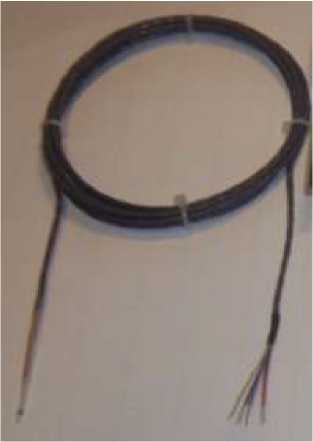

Рисунок 15 - Общий вид термопреобразователей сопротивления платиновых модификации Ex21A

Пломбирование ТС не предусмотрено.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические и технические характеристики термопреобразователей серии 2

8

Таблица 2 - Основные метрологические и технические характеристики ТС серий 10K, Ex

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (регистрационный № 19736-11);

Термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.2 (регистрационный № 33744-07)

Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 46576-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Фирма «Paul Ruster & Co. GmbH», Германия

Адрес: Dorfplatz 11, 14532 Stahnsdorf

Телефон: +49 3329 6124 80

Факс: +49 3329 6124 82

Web -сайт: www.temperatur-berlin.de

E-mail: info@temperatur-berlin.de

Фирма Gostnorm AG, Германия

Адрес: Kirchstr.26, 41849, Wassenberg, Germany

Телефон: +49 2432 934 78-0

Факс: +49 2432 934 78-29

Web-сайт: www.gostnorm.de

E-mail: info@gn-ag.de

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
