Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2020 г. № 802

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры, вакуумметры и мановакуумметры показывающие МП...-У, ВП...-У, МВП...-У

Манометры, вакуумметры и мановакуумметры показывающее МП.-У, ВП.-У, МВП.-У (далее приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей и газов, в том числе кислорода и агрессивных сред - углеводородного газа и водогазонефтяной эмульсии с содержанием (H2S) и углекислого газа (CO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых, в том числе аммиака(приборы коррозионностойкого исполнения - Кс, Кс1).

Принцип действия приборов основано на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины) от давления внутри этого элемента.

Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки приборов.

Приборы изготавливают в круглых корпусах с радиальным или осевым размещением штуцера. Подключение приборов к месту отбора давления осуществляют с помощью технологического резьбового соединения.

Приборы коррозионностойкого исполнения включают в себя виброустойчивое исполнение (ВУ-Кс) с заполнением полиметилсилоксановой жидкостью.

Модификации приборов различают по виду измеряемого давления, исполнения по нормированным пределам приведенной погрешности, а типоразмеры по диапазонам измерений, типу корпуса и размещению штуцера, габаритным размерам и массе.

Приборы различают по:

• - виду измеряемого давления: избыточное давление измеряют манометры МП3-У и МП4-У, вакуумметрическое давление измеряют вакуумметры ВП3-У, ВП4-У, а одновременно избыточное и вакуумметрическое давление - мановакуумметры МВП3 -У и МВП4-У;

• - классу точности (предел приведенной погрешности): 1, 1,5 или 2,5;

• - диапазонам измерений;

• - размещению штуцера: осевое или радиальное;

• - диаметру корпуса: 100 мм (для МП3-У, ВП3-У, МВП3-У) или 160 мм (для МП4-У, ВП4-У, МВП4-У);

• - по типу корпуса - без фланца или с задним фланцем, или с передним фланцем;

• - массе: МП3-У, ВП3-У, МВП3-У более лёгкие и весят не больше 1 кг, а МП4-У, ВП4-У, МВП4-У более тяжёлые и весят не больше 1,2 кг.

Примечание: Приборы исполнений «Кс», «ВУ-Кс», «Кс1» изготавливают с радиальным расположением штуцера и корпусом без фланца.

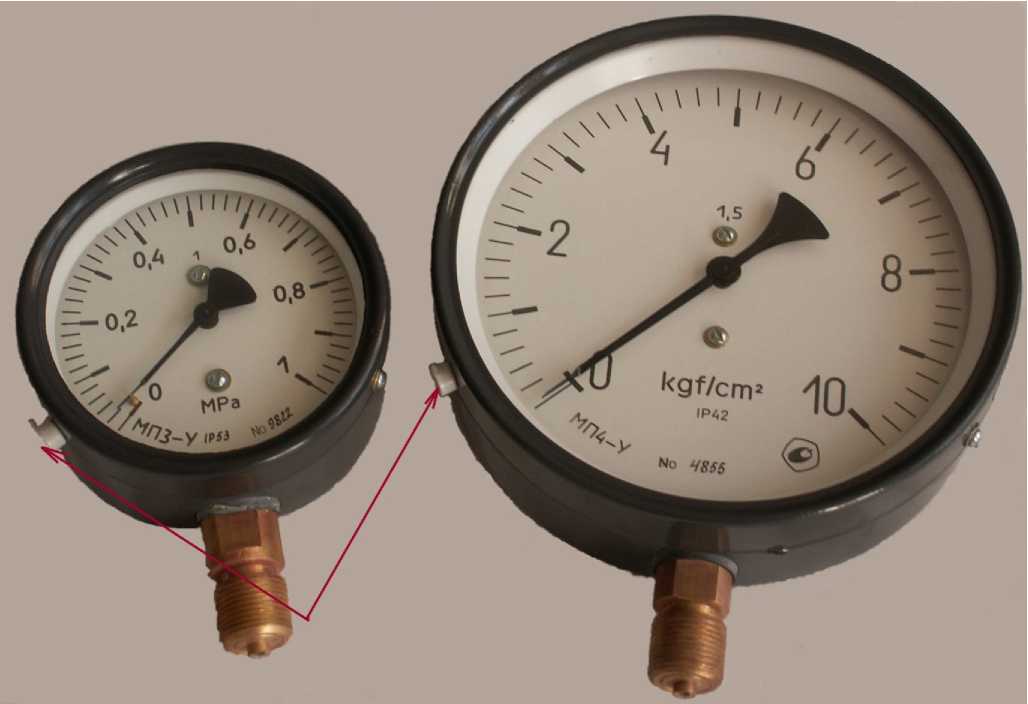

Рис. 1. Общий вид манометров показывающих

М11...-У

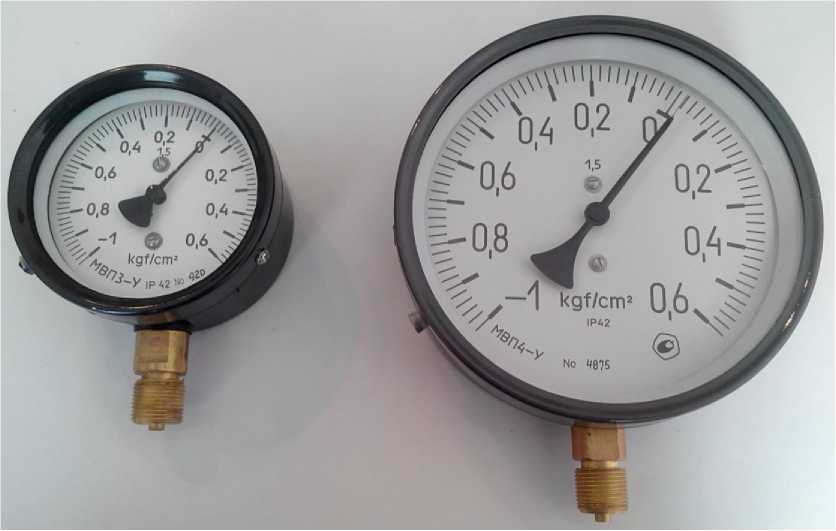

Рис. 2. Общий вид мановакуумметров показывающих

МВ1.-У

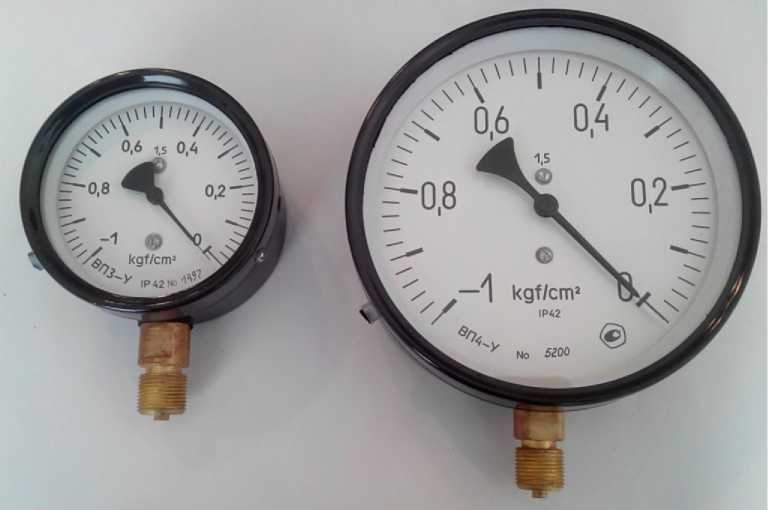

Рис. 3. Общий вид вакуумметров показывающих

ВП...-У

Рис. 4. Места пломбировки приборов

Метрологические и технические характеристики

Таблица 1.

*- приборы в коррозионностойком исполнении («Кс», «Кс1», «ВУ-Кс») не выпускаются.

Таблица 2.

Приборы, поставляемые на ОИАЭ, соответствуют:

• -  группе размещения 3 (технологические полуобслуживаемые (периодически обслуживаемые) помещения зоны строгого режима) в соответствии с ОТТ 08 042 462;

• - группе назначения 1 в соответствии с ОТТ 08 042 462, классу безопасности 2 в соответствии с НП-001-97;

• - группе назначения 2 в соответствии с ОТТ 08 042 462, классу безопасности 3 в соответствии с НП-001;

• - группе назначения 4, 5, 6 в соответствии с ОТТ 08 042 462, классу безопасности 4 в соответствии с НП-001;

• - группе безопасности 2 в соответствии с ОТТ 08 042 462;

• - группе Б по способу монтажа в соответствии с ГОСТ 29075;

• - категории сейсмостойкости 1 в соответствии с НП-031;

• - категории качества - К2 (для класса безопасности 2), КЗ (для класса безопасности 3), К4 (для класса безопасности 4) в соответствии с НП-026.

наносится на циферблат прибора методом офсетной печати, и в верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплект поставки приборов в соответствии с таблицей 1.

Таблица 3

осуществляется по документу МИ 2124-90 «ГСИ.  Манометры, вакуумметры,

мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр эталонный деформационный с условной шкалой МО, к.т.0,4; к.т.0,15; -вакуумметр образцовый деформационный с условной шкалой ВО, к.т.0,4; к.т.015; -манометр грузопоршневой МП-600 второго разряда по ГОСТ 8.802-2012;

-манометр избыточного давления грузопоршневой МП-2500 второго разряда по ГОСТ 8.802-2012.

изложены в документе «Манометры, вакуумметры, мановакуумметры показывающие МП... -У, ВП...-У, МВП...-У. Руководство по эксплуатации. 4И2.830.130 РЭ».

ГОСТ Р 8.802-2012.ГСК.Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

МИ 2124-90.ГСИ.Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.

ТУ 311-178-00225621.167-97 Манометры, вакуумметры и мановакуумметры показывающее МП.-У, ВП.-У, МВП.-У. Технические условия.

АО «Теплоконтроль»,

Адрес: 420054, г. Казань, ул.Владимира Кулагина, д.1

Телефон: (843) 278-32-32

Факс: (843) 278-33-34

E-mail: tk_mark@mail.ru.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
