УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» декабря 2024 г. № 2990
Лист № 1
Всего листов 5
Регистрационный № 53675-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ТЖИУ406-М100-Вн
Назначение средства измеренийДатчики давления ТЖИУ406-М100-Вн (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления -разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS с интерфейсом RS-485.
Описание средства измеренийПринцип действия датчиков основан на использовании тензорезистивного эффекта. Датчики выпускаются с двумя различными типами тензорезистивных модулей: кремний на кремнии (КНК) или кремний на сапфире (КНС). Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики имеют взрывозащищенное исполнение (вид взрывозащиты-
взрывонепроницаемая оболочка с маркировкой по взрывозащите «1 Ex db IIB T4 Gb Х».
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:
ТЖИУ406ДИ-М100-Вн - избыточное давление;
ТЖИУ406ДА-М100-Вн - абсолютное давление;
ТЖИУ406ДД-М100-Вн - разность давлений;
ТЖИУ406ДИВ-М100-Вн - избыточное давление - разрежение;
ТЖИУ406ДВ-М100-Вн - разрежение.
Общий вид датчиков показан на рисунке 1.
Заводской номер наносится лазерным способом на прикрепленную к датчику табличку.
Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер
|
\ ДАТЧИК ДАВЛЕНИЯ ТЖИУ4061 1 - M100I |
“I I 1Ех dbllB Т4 Gb X | |||||
|
модель! I |
ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ I |
—1Г” | ||||
|
Z) |
^№| I |
НИЖНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ I |
II |
3 [ОГ |
Ex |
с |
|
□!-----|г. |
Ртах I II I ВЫХОДНОЙ СИГНАЛ | |
3^tnL | ||||
|
4 ФГУП ВНИИА |
НАПРЯЖЕНИЕ ПИТАНИЯ |_____| гя |
I | ||||
|
г гост 22520 - 85 |
ИСПОЛНЕНИЕ IP671 II II |
л |
—I | |||
|
/ СДЕЛАНО В РОССИИ | ||||||
Знак утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Схема пломбировки на рисунках 3 - 5.
датчиков
от несанкционированного доступа представлена
Рисунок 3 - Наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока
Рисунок 4 - Внутренняя гарантийная пломба под панелью управления с ЖКИ для исполнения МП1, МП2
Рисунок 5 - Внутренняя гарантийная пломба на крышке клеммной колодки для исполнения МП1, МП2
Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО) ТМ 47193 или ТМ 47193_TRN.
Данное ПО устанавливается в датчиках давления на заводе-изготовителе во время производственного цикла.
ПО встроено в микроконтроллер датчика и предназначено:
- для управления работой всей электронной схемой датчика;
-
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя датчика;
-
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки датчика при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные ПО отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики датчиков представлены в таблицах 1 и 2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений: | |
|
- избыточного давления |
от минимального диапазона (от 0,00 до 0,16) кПа до максимального диапазона (от 0 до 100) МПа |
|
- разности давлений |
от минимального диапазона (от 0,00 до 0,16) кПа до максимального диапазона (от 0 до 16) МПа |
|
- абсолютного давления |
от минимального диапазона (от 0 до 16) кПа до максимального диапазона (от 0 до 25) МПа |
|
- избыточного давления-разрежения |
от минимального диапазона (от -0,2 до 0,2) кПа до максимального диапазона (от -0,1 до 2,4) МПа |
|
- разрежения, кПа |
от минимального диапазона (от -0,4 до 0,0) до максимального диапазона (от -100 до 0) |
|
Выходной сигнал: | |
|
- аналоговый выходной сигнал, мА |
от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 |
|
Протокол HART, протокол MODBUS RTU с интерфейсом RS-485 На индикаторе жидкокристаллического дисплея |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,10; ±0,15; ±0,25; ±0,50 |
|
Дополнительная погрешность от влияния изменения температуры окружающего воздуха, %/ 10 °C |
от ±0,1 до ±0,4 |
|
Диапазоны рабочих температур, °С: | |
|
Вид климатического исполнения по ГОСТ 15150-69 | |
|
УХЛ1 |
от -60 до +40; от -60 до +80* |
|
УХЛ3.1 |
от +5 до +50; от +1 до +80* |
|
У2 |
от -40 до +80; от -50 до +80* |
|
Примечание: * Изготавливаются по требованию заказчика | |
Таблица 2 - Основные технические
|
Цифровая индикация выходного сигнала в десятеричном коде |
на индикаторе жидкокристаллического дисплея |
|
Электрическое питание, В |
от 9 до 48; от 15 до 48; от 13 до 48; от 19 до 48. (в зависимости от исполнения и подсветки ЖКИ) |
|
Масса, кг, не более |
от 3,0 до 14,0 (в зависимости от исполнения) |
|
Габаритные размеры, мм, не более |
от 104x138x225 до 180x138x317 (в зависимости от исполнения) |
|
Назначенный срок службы, лет, не менее |
14 |
|
Наработка на отказ, часов, не менее |
150000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254. |
IP67 |
|
Маркировка взрывозащищенного исполнения |
«1 Ех db IIB Т4 Gb Х» |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт/экз |
|
Датчик давления |
ТЖИУ406ХХ1)-М100-Вн |
1 |
|
Паспорт |
ТЖИУ.406233.0ХХ1)ПС |
1 |
|
Свидетельство о поверке |
- |
1 |
|
Руководство по эксплуатации2^ |
ТЖИУ406233.001РЭ2 |
1 |
|
Комплект сменных деталей3^ |
- |
1 |
|
Розетка или кабельный ввод3) |
- |
1 |
|
Комплект присоединительных частей3) |
- |
1 |
|
Комплект монтажных частей3) |
- |
1 |
|
Примечания:
| ||
содержатся в разделах «Подготовка к использованию» и «Использование» Руководства по эксплуатации ТЖИУ.406233.001РЭ2.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
ТЖИУ406-М100
Технические условия 4212-005-07623885-99. Датчики давления (ТЖИУ406233.001ТУ2).
Изготовитель«Всероссийский
Н.Л.Духова»
Федеральное государственное унитарное предприятие научно-исследовательский институт автоматики им.
(ФГУП «ВНИИА»)
ИНН 7707074137
127055, г. Москва, ул. Сущевская, д. 22
Тел.: +7 (499) 978-78-03, факс: 8 (499) 978-09-03
E-mail: vniia@vniia.ru
Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
«Всероссийский
Тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт автоматики им. Н.Л.Духова» (ФГУП «ВНИИА») ИНН 7707074137
127055, г. Москва, ул. Сущевская, д. 22
Тел.: +7 (499) 978-78-03, факс: 8 (499) 978-09-03
E-mail: vniia@vniia.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314597.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» декабря 2024 г. № 2990
Регистрационный № 63766-16
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы виброизмерительные «КВАРЦ-2»
Приборы виброизмерительные «КВАРЦ-2» (далее приборы) для измерений среднего квадратического значения (СКЗ), амплитуды, виброускорения, виброскорости и виброперемещения, а также частоты вращения.
предназначены
размаха
Принцип действия прибора основан на преобразовании значений измеряемой величины в электрический сигнал и дальнейшей его обработке.
Прибор состоит из блока измерительного БИ150, акселерометров АС102-1А, и/или АС104-1А, и/или АС208-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010. Акселерометры АС102-1А и АС104-1А (АС208-1А) различаются расположением разъема, акселерометры АС104-1А и АС208-1А различаются частотным диапазоном.
Двухканальный блок измерительный БИ150 состоит из перестраиваемых фильтров нижних и верхних частот, усилителя, интегратора, аналого-цифрового преобразователя, микропроцессора, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.
В качестве дисплея настройкой контрастности.
Питание прибора от сетевого блока питания.
Заводской номер в
используется жидкокристаллический индикатор с подсветкой и
может осуществляться от внутренних аккумуляторов или
виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными, расположенную на задней панели корпуса блока измерительного БИ150.

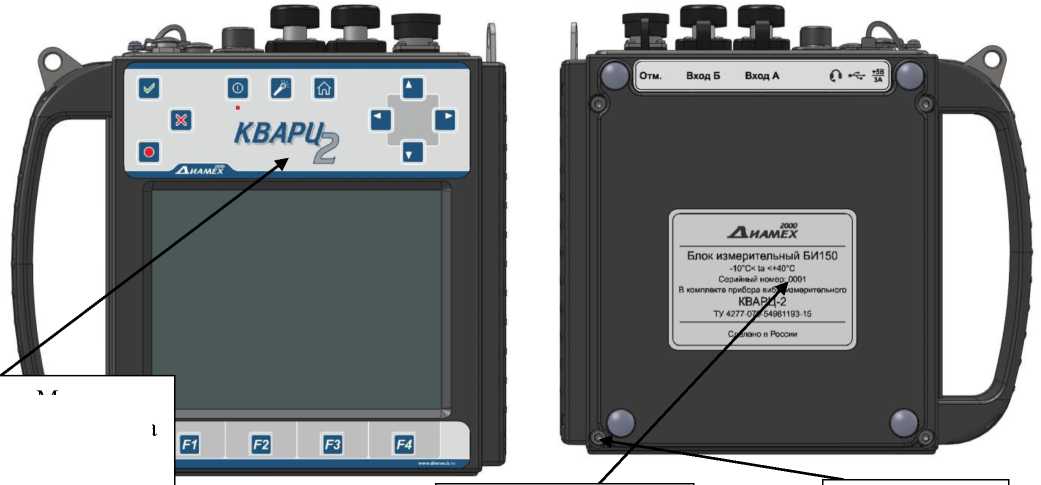

Общий вид блока измерительного БИ150 представлен на рисунке 1.
поверки
утверждения типа и знака
Место нанесения заводск ого номера
Место опломбирования
Место
нанесения знака
Рисунок 1 - Общий вид блока измерительного БИ150
Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А) представлен на рисунке 2, преобразователей числа оборотов КР-020л и КЕ-010 - на рисунке 3.
*
*C102-1* •HiaiiBi С€
АС104-1А (АС208-1А)
АС102-1А
Рисунок 2 - Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А)
КР-020л

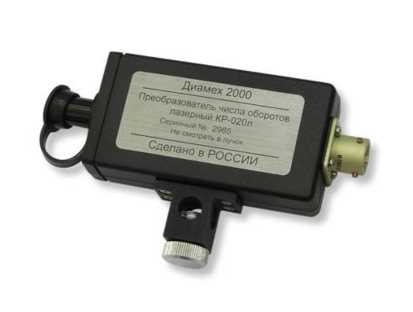

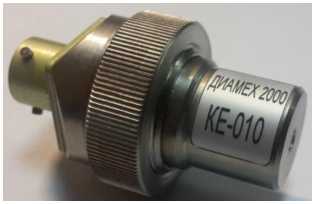

Рисунок 3 - Общий вид преобразователей числа оборотов КР-020л и КЕ-010
КЕ-010
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Программное обеспечение «ДИАМАНТ-МОНИТОР» поставляется пользователю на CD диске.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«КВАРЦ-2» «ДИАМАНТ-МОНИТОР» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.000 не ниже 1.000 |
|
Цифровой идентификатор ПО |
AE3E48D5CF47E77DB |
|
Другие идентификационные данные (если есть) |
Shell.ldr Diamant m.exe |
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброускорения, м/с2: | |
|
- СКЗ |
от 0,1 до 100 |
|
- амплитудное значение |
от 0,141 до 141 |
|
- размах |
от 0,282 до 282 |
|
Диапазоны измерения виброскорости, мм/с: - СКЗ |
от 0,4 до 100 |
|
- амплитудное значение |
от 0,56 до 141 |
|
- размах |
от 1,12 до 282 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброперемещения, мкм: - СКЗ
|
от 5 до 200 от 7,05 до 282 от 14,1 до 564 |
|
Диапазоны частот при измерении, Гц:
|
от 2 до 5000 от 2 до 2000 от 2 до 200 |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 30 до 5000 (от 0,5 до 83) |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2 |
± 10 ± 5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с |
± 10 ± 5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброперемещения на базовой частоте 39,8 Гц во всем диапазоне измерений, % |
± 10 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения в диапазонах частот, %, не более: от 4 до 4000 Гц от 2 до 5000 Гц |
от - 10 до + 6 от - 15 до + 10 |
|
Неравномерность АЧХ при измерении виброскорости в диапазонах частот, %, не более: от 4до 1600 Гц от 2 до 2000 Гц |
± 10 от - 20 до + 10 |
|
Неравномерность АЧХ при измерении виброперемещения во всем диапазоне частот, %, не более |
± 20 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения: об/мин Гц |
± (1 + 0,0025 n), где n - число оборотов в минуту ± (0,02 + 0,0025 F), где F - частота вращения |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в рабочем диапазоне температур в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2 |
± 15 ± 10 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости в рабочем диапазоне температур в диапазонах измерений, %: от 0,4 до 1 мм/с включ. |
± 15 |
|
св. 1 до 100 мм/с |
± 10 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения в рабочем диапазоне температур во всем диапазоне измерений, % |
± 15 |
|
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур при измерении частоты вращения, об/мин (Гц) |
± 18 (± 0,3) |
|
Нормальные условия измерений: температура окружающей среды, °С |
от 15 до 25 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазоны рабочих температур для, °С: - акселерометров АС102-1А, АС104-1А |
от - 50 до + 121 |
|
- акселерометров АС208-1А |
от - 50 до + 150 |
|
- измерительного блока БИ150 |
от - 10 до + 40 |
|
- преобразователей числа оборотов |
от - 10 до + 50 |
|
Габаритные размеры, мм, не более: - акселерометра АС102-1А |
диаметр 21 х 52 |
|
- акселерометра АС104-1А (АС208-1А) |
52 х 37 х 25 |
|
- измерительного блока БИ150 |
220 х 110 х 40 |
|
- преобразователя числа оборотов КР-020л |
115 х 77 х 23 |
|
- преобразователя числа оборотов КЕ-010 |
диаметр 35 х 54 |
|
Масса, г, не более: - акселерометра АС102-1А |
90 |
|
- акселерометра АС104-1А |
145 |
|
- акселерометра АС208-1А |
156 |
|
- измерительного блока БИ150 |
850 |
|
- преобразователя числа оборотов КР-020л |
135 |
|
- преобразователя числа оборотов КЕ-010 |
50 |
наносится на лицевой панели блока измерительного БИ150 методом наклейки и на титульном листе руководства по эксплуатации методом печати или наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Прибор виброизмерительный в составе: |
«КВАРЦ-2» |
1 шт. | |
|
БИ150 АС102-1А (АС104-1А, АС208-1А) КР-020л КЕ-01 |
1 шт. 1 шт. |
по согласованию с заказчиком по согласованию с заказчиком |
|
Дополнительные принадлежности |
1 компл. | ||
|
Сумка для прибора и принадлежностей |
1 шт. | ||
|
Руководство по эксплуатации с методикой поверки |
QRT.02.000 РЭ |
1 экз. | |
|
Руководство по использованию |
1 экз. | ||
|
Программное обеспечение на CD диске |
«КВАРЦ- 2» «ДИАМАНТ - МОНИТОР» |
1 шт. |
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Часть 1. Общие требования
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 4277-070-54981193-15
ИзготовительОбщество с ограниченной ответственностью «ДИАМЕХ 2000»
(ООО «ДИАМЕХ 2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн.тер.г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Тел. (495) 223-04-20, факс (495) -223-04-90
E-mail: diamech@diamech.ru,
Web-сайт: www.diamech.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» декабря 2024 г. № 2990
Лист № 1
Всего листов 10
Регистрационный № 75974-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы щитовые цифровые электроизмерительные серии КС
Назначение средства измерений
Приборы щитовые цифровые электроизмерительные серии КС (далее - приборы) предназначены для измерений электрических параметров в однофазных и трехфазных электрических сетях переменного тока с отображением результатов измерений в цифровой форме и передачи их по цифровым интерфейсам связи.
Описание средства измерений
Принцип действия приборов основан на измерениях мгновенных значений силы и напряжения переменного тока, преобразовании результатов измерений в цифровую форму при помощи АЦП, дальнейшей их обработке и отображении результатов измерений на жидкокристаллическом индикаторе.
Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемые коэффициенты трансформации устанавливаются пользователем программно.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, дисплей.
Приборы изготавливаются в модификациях, отличающихся функциональным назначением, техническими характеристиками и конструкцией.
Физические величины, измеряемые приборами, представлены в таблице 1.
Примечания
«+» - функция присутствует;
Приборы КС72М дополнительно
прямого и обратного направлений;
Приборы КС96М дополнительно
прямого и обратного направлений; фаз; суммарный коэффициент
могут индицировать
могут индицировать реактивную энергию нелинейных
активную и реактивную энергию
активную и реактивную энергию в четырех квадрантах; чередование искажений (THD); коэффициенты n-ых
Таблица 1 - Измеряемые физические величины
|
Измеряемая физическая величина |
Модификация прибора | ||
|
КС72А, КС96А |
КС72В, КС96В |
КС72М, КС96М | |
|
Сила переменного тока |
+ |
+ | |
|
Напряжение переменного тока |
+ |
+ | |
|
Частота переменного тока |
+ |
+ |
+ |
|
Коэффициент мощности |
+ | ||
|
Активная, реактивная, полная мощность |
+ | ||
гармонических составляющих напряжения и силы тока, где n от 2 до 63.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах для щитового монтажа.
На передней панели приборов расположены дисплей и кнопки управления и настройки.
На задней панели расположены клеммы для подключения в измерительную цепь, клеммы для подключения питания прибора, клеммы цифрового интерфейса RS-485 (протокол Modbus RTU).
Модификация КС72М дополнительно имеет импульсные выходы. Модификация КС96М дополнительно имеет импульсные выходы, дискретные входы и релейные выходы.
Информация о модификации прибора содержится в коде полного условного обозначения, структура которого представлена на рисунке 1.
Общий вид приборов представлен на рисунках 2- 15.
Приборы не имеют подвижных частей и работоспособны при установке в любом положении к горизонту.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям. Пломбирование приборов щитовых цифровых электроизмерительных серии КС не предусмотрено.
КСП □ - □ □ □ - □ - □ - □
Схема подключения: 3.3 - 3-фазная 3-проводная; 3.4 - 3-фазная 4-проводная 1________________________________________________
Номинальное напряжение или коэффициент трансформации Номинальный ток или коэффициент трансформации_________
Код напряжения питания: 1 - напряжение постоянного или переменного тока от 80 до 270 В; 2 - напряжение постоянного тока от 19 до 50 В__________________________________________
Код жидкокристаллического индикатора: 1 - однострочный;
3 - трехстрочный_______________________________________
Код цифрового интерфейса связи: К - RS-485; Х - нет 2 3_______
Код измеряемой величины: А - сила переменного тока; В -напряжение переменного тока; М - все величины из таблицы 1 Код габаритных размеров лицевой панели прибора, мм:
72 - 72x72; 96 - 96x96
Место нанесения знака утверждения типа

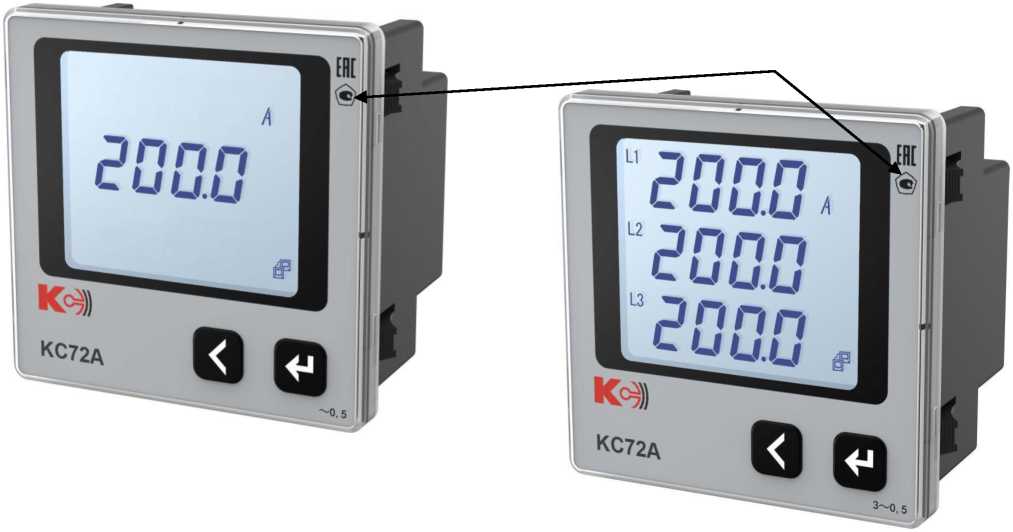

Рисунок 3 - Общий вид приборов КС72А
(трехфазная модификация)
Рисунок 2 - Общий вид приборов КС72А
(однофазная модификация)

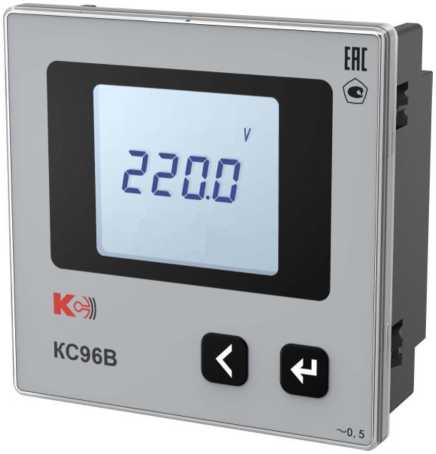

Рисунок 4 - Общий вид приборов КС96А
(однофазная модификация)
Рисунок 5 - Общий вид приборов КС96А
(трехфазная модификация)

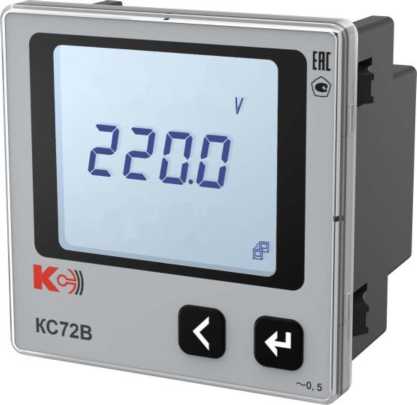

Рисунок 6 - Общий вид приборов КС72В
(однофазная модификация)

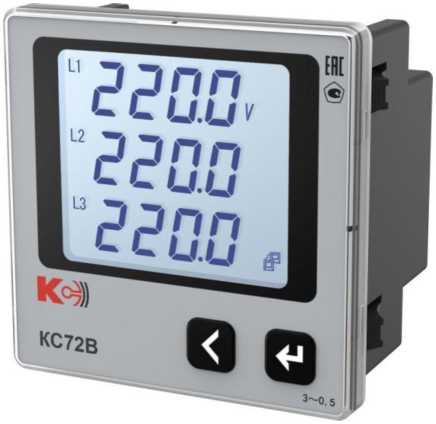

Рисунок 7 - Общий вид приборов КС72В
(трехфазная модификация)

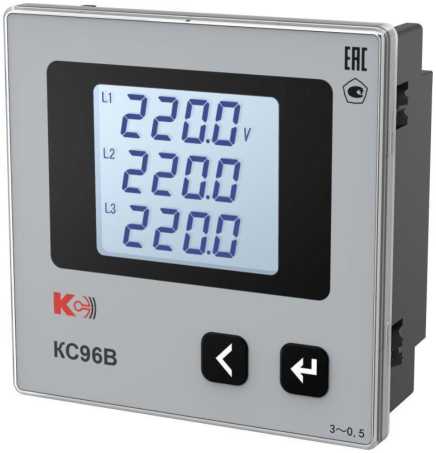

Рисунок 8 - Общий вид приборов КС96В
(однофазная модификация)
Рисунок 9 - Общий вид приборов КС96В
(трехфазная модификация)

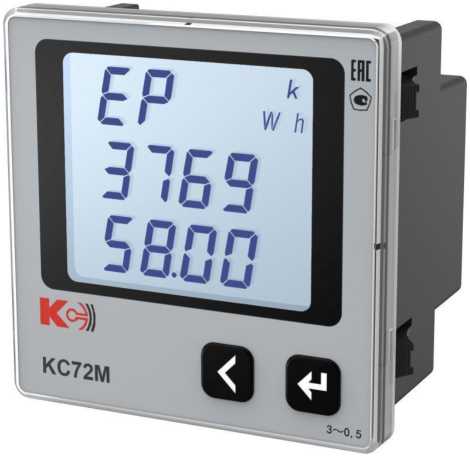

Рисунок 10 - Общий вид приборов КС72М

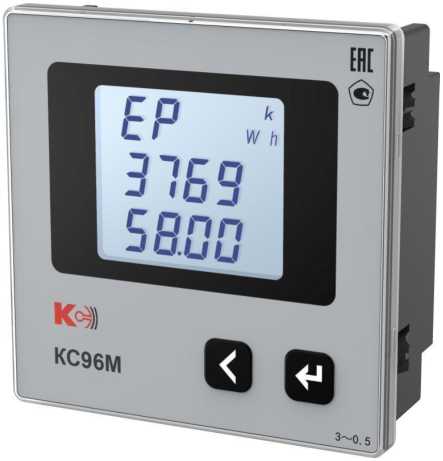

Рисунок 11 - Общий вид приборов КС96М
Место нанесения знака поверки
Место нанесения заводского номера

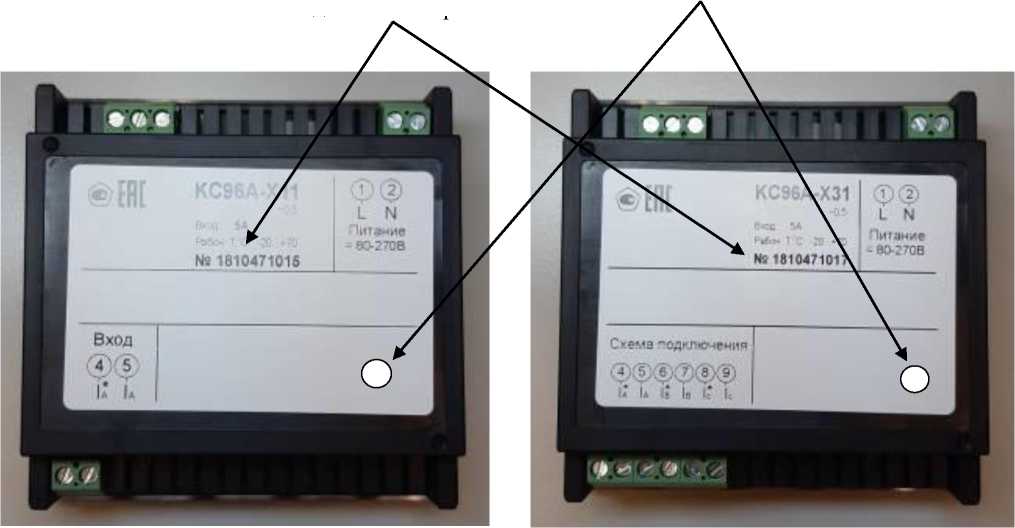

Рисунок 13 - Общий вид приборов КС96А
(трехфазная модификация). Вид сзади
Рисунок 12 - Общий вид приборов КС96А (однофазная модификация). Вид сзади
Место нанесения знака поверки
Место нанесения заводского номера

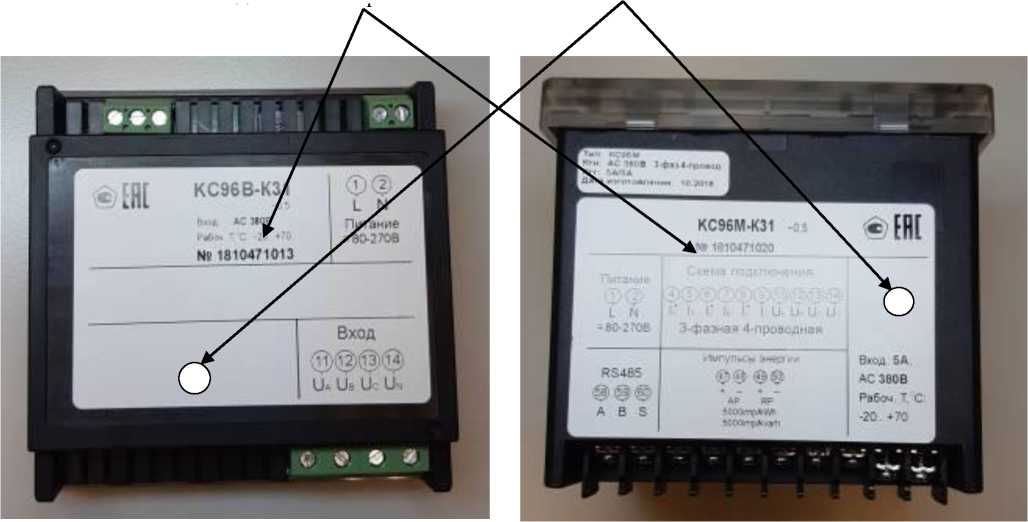

Рисунок 14 - Общий вид приборов КС96В. (трехфазная модификация). Вид сзади
Рисунок 15 - Общий вид приборов КС96М. Вид сзади
Программное обеспечениеПриборы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступно для потребителя.
Характеристики программного обеспечения приведены в таблице 2.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
КС72А, КС96А |
КС72В, КС96В |
КС72М, КС96М | |
|
Наименование программного обеспечения |
- |
- |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже v.3002 |
не ниже v.1003 | |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблицах 3 - 10
Таблица 3 - Параметры электрической сети и номинальные значения измеряемых величин для приборов серии КС
|
Наименование характеристики |
Значение | |
|
Номинальный фазный ток, 1ном, А |
Для приборов трансформаторного включения |
1; 5 |
|
Для приборов прямого включения |
1; 2; 3; 4; 5 | |
|
Номинальное напряжение, Uном, В |
Для приборов трансформаторного включения |
100/V3; 100 |
|
Для однофазных приборов прямого включения |
50; 100; 150; 250; 400;500 | |
|
Для трехфазных приборов прямого включения |
100/^3; 100; 220/V3; 220; 380/V3; 380; 660/V3; 660 | |
|
Примечание - Схема подключения к электрической сети для трехфазных модификаций: 3-фазная 3-проводная или 3-фазная 4-проводная | ||
Пределы допускаемой основной погрешности измерений для приборов серии КС (кроме КС72М, КС96М) представлены в таблице 4.
Нормирующее значение при определении приведенной погрешности принимается равным номинальному значению измеряемой физической величины.
Таблица 4 -
КС72М, КС96М)
КС
в
|
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений 1) |
|
Сила переменного тока, А |
от 0,005^1ном до 1,2^1ном |
Y = ±0,5 % |
|
Напряжение переменного тока, В |
от 0,05^ином до 1,2^ином |
Y = ±0,5 % |
|
Частота переменного тока, Гц |
от 45 до 55 Гц 2) |
Л = ±0,01 Гц |
|
Примечания
Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения | ||
|
Таблица 5 - Дополнительные погрешности приборов серии КС (кроме КС72М, КС96М) | ||
|
Влияющий фактор |
Пределы допускаемой дополнительной погрешности измерений 1) | |
|
Сила и напряжение переменного тока |
Частота переменного тока | |
|
Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона температур |
±0,25 % (y)/10 °С |
±0,005 Гц (Л)/10 °С |
|
Повышенная влажность 95 % при температуре +35 °С |
±0,25 % (y) |
±0,005 Гц (Л) |
|
Примечание - 1) обозначение погрешностей: y - приведенная; Л - абсолютная | ||
Пределы допускаемой основной погрешности измерений для модификаций КС72М, КС96М представлены в таблице 6.
Таблица 6 -
й КС72М, КС96М
|
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений 1) |
|
Сила переменного тока (фазный ток), А |
от 0,02^1ном до 1,2^1ном |
Y = ±0,5 % |
|
Напряжение переменного тока (фазное/линейное), В |
от 0,2^ином до 1,2^ином |
Y = ±0,5 % |
|
Частота переменного тока, Гц |
от 45 до 55 Гц 2) |
Л = ±0,01 Гц |
|
Коэффициент мощности |
от -1 до -0,1 и от 0,1 до 1 3) |
Y = ±1,0 % |
|
Активная мощность 4), Вт |
от 0,02 1ном до 1,2 1ном и от 0,8 ином до 1,2 ином |
Y = ±0,5 % |
|
Реактивная мощность 5), вар |
Y = ±0,5 % | |
|
Полная мощность, В^А |
Y = ±0,5 % | |
|
Примечания 1) обозначение погрешностей: y - приведенная; Л - абсолютная;
Погрешность приборов нормируется без учета погрешностей напряжения |
трансформаторов тока и | |
Нормирующие значения при определении приведенной погрешности для модификаций КС72М, КС96М представлены в таблице 7.
Таблица 7 - Нормирующие значения при определении приведенной погрешности модификаций КС72М, КС96М
|
Наименование характеристики |
Нормирующее значение | |
|
3-фазная 3-проводная схема |
3-фазная 4-проводная схема | |
|
Сила переменного тока (фазный ток), А |
1ном | |
|
Напряжение переменного тока (фазное), В |
- |
ином.ф |
|
Напряжение переменного тока (линейное), В |
ином.л | |
|
Коэффициент мощности в фазе |
1 | |
|
Суммарный коэффициент мощности | ||
|
Активная мощность по фазе, Вт |
- |
ином.ф^1ном |
|
Реактивная мощность по фазе, вар | ||
|
Полная мощность по фазе, В^А | ||
|
Суммарная активная мощность, Вт |
^3^ином.л^1ном |
3^ином.ф^1ном |
|
Суммарная реактивная мощность, вар | ||
|
Суммарная полная мощность, В^А | ||
Таблица 8 - Дополнительные погрешности модификаций КС72М, КС96М
|
Влияющий фактор |
Пределы допускаемой дополнительной погрешности измерений1) | |||
|
Сила и напряжение переменного тока |
Активная, реактивная, полная мощность |
Коэффициент мощности |
Частота | |
|
Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона температур |
±0,25 % (y)/ 10 °С |
±0,5 % (y)/10 °С |
±0,005 Гц (А)/ 10 °С | |
|
Повышенная влажность 95 % при температуре +35 °С |
±0,25 % (y) |
±0,5 % (y) |
±0,005 Гц (А) | |
Примечание - 1) обозначение погрешностей: y - приведенная; А - абсолютная
Таблица 9 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного и постоянного тока, В |
от 80 до 270 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
от 19 до 50 |
|
Габаритные размеры, мм |
см. таблицу 9 |
|
Масса, кг |
см. таблицу 9 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +70 |
|
- относительная влажность воздуха при +35 °С, % |
95 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
200 000 |
Таблица 10 - Габаритные размеры и масса
|
Модификация прибора |
Габаритные размеры, мм, (ширина^высота^глубина) |
Масса, кг |
|
КС72А, КС72В (однофазные модификации) |
72x72x52 |
0,2 |
|
КС96А, КС96В (однофазные модификации) |
96x96x41,5 |
0,2 |
|
КС72А, КС72В (трехфазные модификации) |
72x72x52 |
0,2 |
|
КС96А, КС96В (трехфазные модификации) |
96x96x41,5 |
0,2 |
|
КС72М |
72x72x52 |
0,2 |
|
КС96М |
96x96x106,7 |
0,4 |
наносится на лицевую панель прибора, табличку технических данных, титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийКомплектность приборов представлена в таблице 11.
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Прибор щитовой цифровой электроизмерительный серии КС (модификация по заказу) |
- |
1 шт. |
|
Упаковочная коробка |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. 1) |
|
Примечание - 1) при поставке партии в один адрес 1 экз. на 10 приборов | ||
приведены в руководстве по эксплуатации в разделе 4 «Измерения и настройка».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ТУ 4221-005-78481029-2018 «Приборы щитовые цифровые электроизмерительные серии КС. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «Комплект-Сервис» (ООО «К-С») ИНН 7713561682
Адрес: 125438, г. Москва, 2-й Лихачевский пер., д. 1, стр. 11 Телефон: +7 (800) 200-20-63
E-mail: info@ksrv.ru
Web-сайт: https://www.ksrv.ru
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
- Указывается для трехфазных модификаций.
Заводские номера наносятся на задней панели корпуса прибора на специальной наклейке в цифровом формате с помощью типографской печати, представлены на рисунках 12 - 15.
Знак поверки наносится на заднюю панель приборов в виде самоклеящейся этикетки, а также в паспорт приборов и/или в свидетельство о поверке в виде оттиска.
Место нанесения знака утверждения типа приведено на рисунках 2 и 3.
Рисунок 1 - Структура кода полного условного обозначения приборов серии КС Примечания к рисунку 1
- Для прибора многофункционального возможно исполнение только с RS-485;
