Номер по Госреестру СИ: 69393-17
69393-17 Преобразователи газоаналитические универсальные
(ПГУ-А)
Назначение средства измерений:
Преобразователи газоаналитические универсальные ПГУ-А (далее - преобразователи) предназначены для непрерывного автоматического измерения содержания кислорода, диоксида углерода, вредных газов, горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

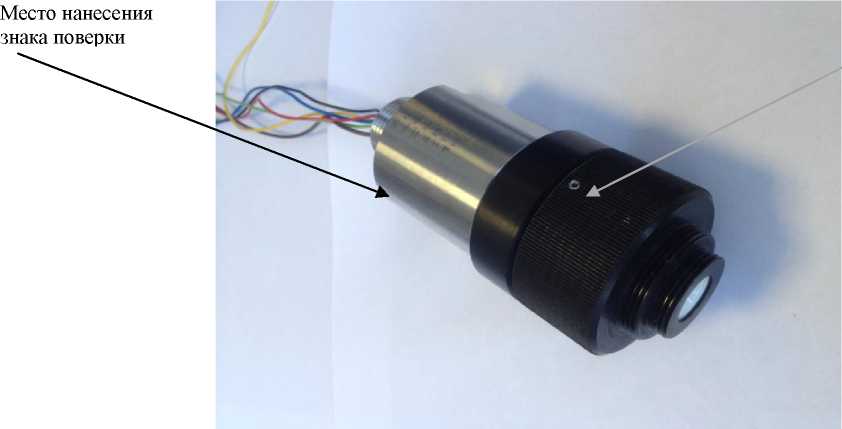

Внешний вид.
Преобразователи газоаналитические универсальные
Рисунок № 1

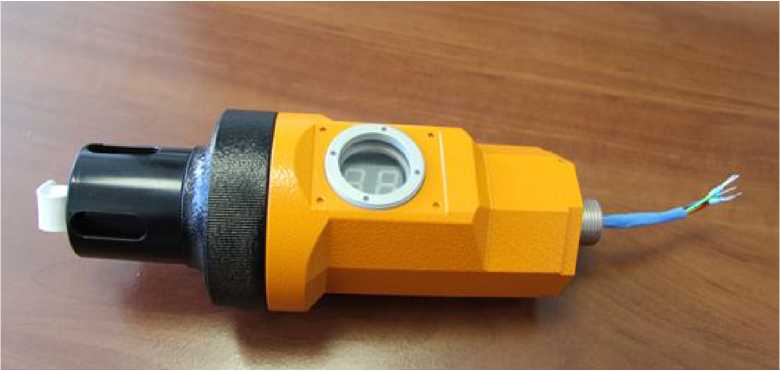

Внешний вид.
Преобразователи газоаналитические универсальные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.11.2027
Номер записи - 161135
ID в реестре СИ - 383535
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год; для преобразователей ПГУ-А-О - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПГУ-А-О ПАРЫ ДИЗЕЛЬНОГО ТОПЛИВА, ПГУ-А-О пары бензина, ПГУ-А-О ПАРА-КСИЛОЛ, ПГУ-А-О п-ксилол, ПГУ-А-О орто-ксилол, ПГУ-А-О МТБЭ, ПГУ-А-О МЕТАНОЛ, ПГУ-А-О МЕТАН ПРЕОБРАЗОВАТЕЛЬ ПГО-903У, ПГУ-А-О МЕТАН, ПГУ-А-О -ПЕНТАН, ПГУ-А-О ПРОПАН, ПГУ-А-О, ПГУ-А-0 ГЕКСАН, ПГУ-А, преобразователь ПГУ-А-Э-хлорид водорода, ПГУ-А фенол, ПГУ-А ПРЕОБРАЗОВАТЕЛЬ ПГУ-А-Э КИСЛОРОД, ПГУ-А изобутилен 2000, ПГУ-А, мод ПГУ-А-О, исполнение ПГУ-А-Э,
Производитель
Изготовитель - Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2584
Выдано извещений - 49
Кол-во периодических поверок - 739
Кол-во средств измерений - 793
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 526 дн.
Приказы РСТ, где упоминается данный тип СИ
№1023 от 2024.04.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2582 от 2017.11.23 Об утверждении типов средств измерений
№2429 от 2020.12.31 О внесении изменений в описание типа на комплекты газоаналитические с устройством отбора газовой пробы "КГЭСП-УОГПЭС"
№2617 от 2022.10.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Преобразователи газоаналитические универсальные (ПГУ-А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57311-14 Датчики газов электрохимические (Drager Polytron 3000/ Drager Polytron 7000) Фирма "Drager Safety AG & Co. KGaA" (ГЕРМАНИЯ ) |
69393-17 Преобразователи газоаналитические универсальные (ПГУ-А) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
|
45038-10 Термометры сопротивления (PS, CSI, CSADF) Фирма "Correge SAS" (ФРАНЦИЯ ) |
69393-17 Преобразователи газоаналитические универсальные (ПГУ-А) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
|
51065-12 Газоанализаторы стационарные (SD-1) Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
69393-17 Преобразователи газоаналитические универсальные (ПГУ-А) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69131-17 31.10.2027 |
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные, ССС-903 (модификации ССС-903, ССС-903М) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
69393-17 23.11.2027 |
Преобразователи газоаналитические универсальные, ПГУ-А Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год; для преобразователей ПГУ-А-О - 2 года |
|
72281-18 24.08.2029 |
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные, ССС-903 мод. ССС-903МТ18 Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
82420-21 04.08.2026 |
Газоанализаторы стационарные оптические, СГОЭС-3 Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
87532-22 02.12.2027 |
Системы эрозии и коррозии металла, Echo-ECMS Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
89197-23 01.06.2028 |
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные, ССС-903МT Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91890-24 16.04.2029 |
Комплекты газоаналитические с устройством отбора газовой пробы, КГЭСП-УОГПЭС Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93065-24 29.08.2029 |
Газоанализаторы портативные взрывозащищенные, ПГА-ЭСП BESTia Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Преобразователи газоаналитические универсальные (ПГУ-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 226 | 79 | 0 | 226 | 0 | 226 | 0 | 226 | ||
| ООО "МИЦ" (RA.RU.312901) | 40 | 0 | 40 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 0 | 14 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 35 | 0 | 35 | 5 | 35 | 0 | 35 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 47 | 21 | 0 | 47 | 0 | 39 | 0 | 39 | |
| АО "ЭЛЕКТРОНСТАНДАРТ-ПРИБОР" (РОСС RU.0001.310243) | 1650 | 589 | 1571 | 53 | 2 | 1610 | 1557 | 53 | ||
| АО "ЭЛЕКТРОНСТАНДАРТ-ПРИБОР" (РОСС RU.0001.310243) | 248 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 57 | 0 | 57 | 0 | 57 | 0 | 57 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 56 | 0 | 56 | 2 | 56 | 0 | 56 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 12 | 12 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "НПО "АПК" (RA.RU.312228) | 129 | 129 | 0 | 129 | 38 | 129 | 0 | 129 | ||
| ООО "МЕТР-М" (RA.RU.312238) | 53 | 0 | 53 | 0 | 53 | 0 | 53 |
Стоимость поверки Преобразователи газоаналитические универсальные (ПГУ-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1350 | 1690 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2030 | 1690 |
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:
-
- обработку и передачу измерительной информации от преобразователей газовых;
-
- отображение результатов измерений на светодиодном индикаторе;
-
- формирование выходного аналогового и цифрового сигналов;
-
- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Лист № 3
Всего листов 15
Программное обеспечение идентифицируется при включении газоанализаторов по запросу через цифровой интерфейс RS-485 или HART.
Преобразователи могут работать с автономным ПО ESP_config для работы с персональным компьютером.
Автономное ПО ESP_config для персонального компьютера под управлением операционной системы семейства Windows® предназначено для просмотра настроечных параметров и градуировки преобразователей, просмотра результатов измерений в реальном времени. Связь компьютера с преобразователями осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации преобразователя). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны. ПО ESP_config. является единым исполняемым файлом, его разделение с выделением метрологически значимой части не предусмотрено.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.
Преобразователи имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО -«средний» по Р 50.2.077—2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
v.0.1 |
ESP_config |
|
Номер версии (идентификационный номер) ПО |
не ниже pgu a vO.l.hex |
ESP config v2.5.exe |
|
Цифровой идентификатор ПО |
- |
d13c7f89 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист «Руководства по эксплуатации» печатным способом и на табличку, расположенную на корпусе преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям газоаналитическим универсальным ПГУ-А
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ЖСКФ.413425.004 ТУ Преобразователи газоаналитические универсальные ПГУ-А. Технические условия.
Лист № 15 Всего листов 15
Поверка
Поверкаосуществляется по документу МП 47-223-2017 «ГСИ. Преобразователи газоаналитические универсальные ПГУ-А. Методика поверки», утвержденному ФГУП «УНИИМ» 15.08.2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда единиц молярной (объемной) доли в газовых средах в диапазоне значений от 1,0-10-5 до 10,0 % в соответствии с
ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 19351-00).
Рабочий эталон 1 разряда единиц объемной доли в газовых средах в диапазоне значений от 0,04 до 2,75 % и от 10 до 50 % НКПР в соответствии с ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 50724-12).
Рабочий эталон 1 разряда единиц массовой концентрации компонентов в газовых средах в диапазоне значений от 0,02 до 100 мг/м3 в соответствии с ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 45189-10).
ГСО 10257-2013 стандартный образец (СО) состава газовой смеси СН4/воздух, объемная доля метана (1,10±0,08) %; (2,10±0,11) %, границы относительной погрешности аттестованного значения СО (dco) ±1,5 %.
ГСО 10263-2016 СО состава газовой смеси С3Н8/воздух, объемная доля пропана (0,40±0,02) %; dco=±(-2,5-X*+2,75) %; объемная доля пропана (0,80±0,04) %, 5СО=±1,5 %.
ГСО 10325-2013 СО состава газовой смеси Н2/воздух, объемная доля водорода (1,00±0,05) %; (1,9±0,10) %, 5со= ±1,5 %.
ГСО 10335-2013 СО состава газовой смеси С6И14/воздух, объемная доля гексана (0,250±0,025) %; dco=±(-2,5•Х*+2,75) %, объемная доля гексана (0,475±0,048) %, dco=±1,5 %.
ГСО 10386-2013 СО состава газовой смеси С2И2/воздух, объемная доля ацетилена (0,58±0,03) %; (1,10±0,06) %, 5со=±1,5 %.
ГСО 10534-2014 СО состава искусственной газовой смеси на основе кислородсодержащих и азотсодержащих газов (КА-М-1), объемная доля акрилонитрила (0,70±0,04) %; (1,33±0,07) %, 5со=±1,0 %.
ГСО 10256-2013 СО состава газовой смеси CH4/N2 (He, Ar), объемная доля метана (2,20±0,11) %; (4,19±0,21) %, 5со=±(-0,046-Х*+1,523) %.
ГСО 10262-2013 СО состава газовой смеси C3H8/N2(He), объемная доля пропана (0,85±0,04) %; (1,60±0,08) %, (0,78 ± 0,04) %, (0,55 % ± 0,03) %, (0,64 ± 0,03) %, (0,58 ± 0,03) %, (0,58 ± 0,03) %, (0,72 ± 0,04) %, (0,67 ± 0,03) %, 5со=±1,5 %.
ГСО 10334-2013 СО состава газовой смеси C6H14/N2 (He, Ar), объемная доля гексана (0,50±0,05) %; (0,95±0,05) %, 5со=±1,5 %.
ГСО 10379-2013 СО состава газовой смеси C2H2/N2 (He, Ar), объемная доя ацетилена (1,15±0,06) %; (2,18±0,11) %, 5со=±(-0,046-Х*+1,523) %.
ГСО 10244-2013 СО состава газовой смеси С2Н6/воздух, объемная доля этана (0,60±0,03) %; (1,15±0,06) %, 5со=±1,5 %.
ГСО 10246-2013 СО состава газовой смеси С4Н10/воздух, объемная доля бутана (0,35±0,04) %; (0,65±0,07) %, 5со=±(-1,667-Х*+2,667) %.
ГСО 10333-2013 СО состава газовой смеси ьС4И|0/воздух, объемная доля изобутана (0,30±0,03) %; (0,60±0,06) 5со=±(-1,818-Х*+2,682) %.
ГСО 10364-2013 СО состава газовой смеси С$И12/воздух, объемная доля пентана (0,35±0,04) %; (0,65±0,07) %, 5со=±(-1,667-Х*+2,667) %.
ГСО 10250-2013 СО состава газовой смеси СзИ6/воздух, объемная доля пропилена (0,50±0,05) %; dСО=±(-2,5•Х+2,75) %; объемная доля пропилена (0,95±0,10) %, dco=±1,5 %.
ГСО 10248-2013 СО состава газовой смеси С2И4/воздух, объемная доля этилена (0,58±0,03) %; (1,10±0,06) %, 5со=±1,5 %.
ГСО 10366-2013 СО состава газовой смеси С6И6/воздух, объемная доля бензола (0,30±0,03) %; (0,55±0,06) %, dco=±(-2,0•Х*+2,7) %.
ГСО 10385-2013 СО состава газовой смеси CH3COCH3/N2 (воздух), объемная доля ацетона (0,63±0,03) %; (1,14±0,06) %, dco=±1,5 %.
Лист № 13 Всего листов 15
ГСО 10241-2013 СО состава газовой смеси СО2/воздух (N2, He, Ar), объемная доля диоксида углерода (1,00±0,050) %; (1,90±0,10) %, 5со=±(0,046-Х*+1,523) %; (2,75±0,14) %; (4,75±0,24) %.
ГСО 10329-2013 СО состава газовой смеси H^/воздух, объемная доля сероводорода (0,00016±0,00005) %; (0,00054±0,00016) %, 5со=±(-1111,1-Х*+5,11) %; объемная доля сероводорода (0,00167±0,00033) %; (0,00054±0,00016) %; (0,0027±0,0005) %;
(0,0042±0,0008) %; (0,0051±0,0015) %; (0,0083±0,0017) %, 5со=±(15,15-Х*+4,015) %.
ГСО 10253-2013 СО состава газовой смеси O2/N2 (He, Ar), объемная доля кислорода (15,00±0,75) %; (28,50±1,43) %, dco=±(0,008•Х*+0,76) %.
ГСО 10325-2013 СО состава газовой смеси Н2/воздух, объемная доля водорода (1,00±0,05) %; (1,90±0,10) %, 5со=±1,5 %.
ГСО 10242-2013 СО состава газовой смеси CO/воздух, объемная доля оксида углерода (0,0016±0,0002) %; (0,0096±0,0010) %, dco=±(-15,15•Х*+4,015) %.
ГСО 10331-2013 СО состава газовой смеси NO2/N2 (He, Ar, воздух), объемная доля диоксида азота (0,00010±0,00003) %; (0,00082±0,00025) %, 5со=±(11 11,1 -Х*+5,11) %.
ГСО 10342-2013 СО состава газовой смеси SO2/N2 (He, Ar, CO2, воздух), объемная доля диоксида серы (0,00029±0,00009) %, 5со=±(-1111,1-Х*+5,11) %; объемная доля диоксида серы (0,0016±0,0003) %, dco=±(15,15•Х*+4,015) %.
ГСО 10327-2013 объемная доля аммиака (0,0023±0,0005) %; (0,0082±0,0016) %; (0,059±0,012) %, dco=±(15,15•Х*+4,015) %.
ГСО 10323-2013 СО состава газовой смеси NO/N2 (He, Ar, CO2, воздух), объемная доля оксида азота (0,00031±0,0001) %, 5со=±(-1111,1-Х +5,11) %; объемная доля оксида азота (0,0083±0,0017) %, dco=±(-15,15•Х*+4,015) %.
ГСО 10387-2013 СО состава газовой смеси C2H4O/воздух, объемная доля оксида этилена (0,00012±0,00004) %, 5со=±(-1111,1-Х*+5,11) %; объемная доля оксида этилена (0,0084±0,0017) %, 5со=±(-15,15-Х*+4,015) %.
ГСО 10337-2013 СО состава газовой смеси CH3OH/N2 (He, воздух), объемная доля метанола (0,00093±0,00019) %; (0,0083±0,0017) %, dco=±(-15,15•Х*+4,015) %.
ГСО 10539-2014 СО состава искусственной газовой смеси на основе углеводородных газов (УВ-М-0), Объемная доля изобутилена (10,0±0,3) млн-1; (14,8±4,4) млн-1; (33,0±9,9) млн-1, dcO=±7,5 %; объемная доля изобутилена (150,0±22,5) млн-1, dcO=±7 %; объемная доля изобутилена (1870,0±130,9) млн-1, dcO=±5 %.
ГСО 10248-2013 СО состава газовой смеси C2H4/воздух, объемная доля этилена (0,0085±0,0017) %; (0,0142±0,0028) %, dco=±(-15,15•Х*+4,015) %.
ГСО 10366-2013 СО состава газовой смеси С6Н6/воздух, объемная доля бензола (0,00012±0,00004) %; (0,00072±0,00022) %, 5со=±(-1111,1-Х*+5,11) %.
ГСО 10657-2015 СО состава искусственной газовой смеси диэтиламина в азоте, объемная доля диэтиламина (8,2±1,6) млн-1, dco=±4 %; (41,6±8,3) млн-1, dco=±2,5 %.
ГСО 10656-2015 СО состава искусственной газовой смеси тетрафторэтилена в азоте, объемная доля тетрафторэтилена (6,0±0,9) млн-1; dco=±4 %; объемная доля тентафторэ-тилена (33,4±5,0) млн-1, dco=±2,5 %.
ГСО 9142-2008 СО состава газовой смеси C3H8/N2, объемная доля пропана (0,62 ± 0,06) %, (1,70 ± 0,17) %, (0,96 ± 0,10) %, (1,40 ± 0,14) %, (0,64 ± 0,06) %, (0,52 ± 0,05) %, (1,05 ± 0,11) %, (0,80 ± 0,08) %, dco=±2 %.
ГСО 9779-2011 СО состава газовой смеси СзН/^, объемная доля пропана (0,475 ± 0,025) %, (0,340 ± 0,025) %, (0,420 ± 0,025) %, (0,350 ± 0,025) %, dco=±2 %.
ГСО 9778-2011 СО состава газовой смеси СзН8/^, объемная доля пропана (0,250 ±*0,025) %, dco=± (-16,67X + 10) %.
Х - аттестованное значение СО.
Лист № 14 Всего листов 15 Рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - источник микропотоков паров ИМ-РТ9-М-А1 (регистрационный номер в Федеральном информационном фонде 4691511). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ09-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ108-М-Е (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ130-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ39-М-Б (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ 07-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ89-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ94-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на преобразователь или в техническую документацию.
Изготовитель
Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»)
ИНН 7816145170
Адрес: 188301, Ленинградская обл., г. Гатчина, Промзона-2, ул. 120 Гатчинской дивизии.
Юридический адрес: 192286, г. Санкт-Петербург, пр. Славы, д. 35, корп. 2. Телефон/факс: +7(81371) 91-825, 21-407, +7(812) 347-88-34,
E-mail: info@esp.com.ru.
Испытательный центр
ФГУП «УНИИМ»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4.
Телефон: (343) 350-26-18, факс (343) 350-20-39.
E-mail: uniim@uniim.ru.
Принцип действия преобразователей основан на преобразовании содержания измеряемого газа с помощью преобразователей газовых термокаталитических ПГУ-А-Т, электрохимических ПГУ-А-Э, оптических ПГУ-А-О или фотоионизационных ПГУ-А-Ф в напряжение постоянного тока, пропорциональное содержанию, преобразовании его в цифровой код и токовый сигнал (4 - 20) мА.
Преобразователи состоят из корпуса, представляющего собой взрывонепроницаемую оболочку, внутри которой находятся электронные модули, и отсека расположения чувствительного элемента (сенсора). Электрические соединения чувствительного элемента (сенсора) первичного преобразователя ПГУ выполнены по схеме «искробезопасная электрическая цепь».
Специальный защитный фильтр обеспечивает необходимую защиту сенсора от пыли и повышенной влажности окружающей среды. Дополнительный кожух предотвращает поверхность сенсорной части преобразователя от механических повреждений, кроме этого защитный кожух используется для подачи поверочной газовой смеси для проверки функционирования преобразователя.
Преобразователи являются стационарными одноканальными приборами непрерывного действия.
Корпуса преобразователей могут быть изготовлены из окрашенного алюминия и нержавеющей стали.
Преобразователи выпускаются в двух вариантах исполнения: со светодиодным четырехзнаковым индикатором и без индикатора. Светодиодный четырехзнаковый индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа.
Выходными сигналами преобразователей являются:
-
- унифицированный аналоговый выходной сигнал (4-20) мА в диапазоне измерений (3,2-20) мА;
-
- интерфейс RS-485 с протоколом Modbus RTU;
-
- цифровой интерфейс, протокол HART 7.
Преобразователи соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).
Взрывозащищенность преобразователей обеспечивается видами взрывозащиты «взрывобезопасная оболочка «d» по ГОСТ IEC 60079-1-2011 и «искробезопасная электрическая цепь «ib» по ГОСТ 31610.11-2014 с видом взрывозащиты от воспламенения пыли "tb " по ГОСТ IEC 60079-31-2013 и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.0-2014.
По защищенности от влияния пыли и воды конструкция преобразователей ПГУ-А соответствует степени защиты IP 66 по ГОСТ 14254-2015.
Преобразователи выпускаются в четырех модификациях, отличающихся принципом действия:
-
- ПГУ - А-Т - термокаталитический;
-
- ПГУ - А-О - оптический;
-
- ПГУ-А-Э - электрохимический;
-
- ПГУ-А-Ф - фотоионизационный. Способ отбора пробы - диффузионный.
Общий вид преобразователей, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.
Рисунок 1 - Общий вид преобразователя газоаналитического универсального ПГУ-А без цифрового табло, схема пломбировки
Место пломбировки от несанкционированного доступа
от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 2 - Общий вид преобразователя газоаналитического универсального ПГУ-А с цифровым табло
|
Наименование |
Обозначение |
Количество |
|
Преобразователь газоаналитический универсальный |
ПГУ-А (ПГУ-А-Т, ПГУ-А-О, ПГУ-А-Э, ПГУ-А-Ф) |
1 шт . |
|
Комплект принадлежностей |
- |
1 шт. |
|
Паспорт |
ЖСКФ.413425.004 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЖСКФ.413425.004 РЭ |
1 экз. |
|
Программное обеспечение (тестовая программа) на CD-диске |
- |
1 шт. |
|
Методика поверки |
МП 47-223-2017 |
1 экз. |
Метрологические характеристики преобразователей приведены в таблицах 2 - 6. Основные технические характеристики преобразователей приведены в таблице 7.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Т с термокаталитическим сенсором
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Т |
ПГУ-А-Т- метан |
СН4 |
От 0 до 4,4 |
От 0 до 2,2 |
±0,22 |
|
ПГУ-А-Т- пропан |
СзН8 |
От 0 до 1,7 |
От 0 до 0,85 |
±0,085 |
Лист № 4 Всего листов 15 Окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Т |
ПГУ-А-Т- водород-4 |
Н2 |
От 0 до 4 |
От 0 до 2 |
±0,20 |
|
ПГУ-А-Т- гексан |
СбН14 |
От 0 до 1 |
От 0 до 0,5 |
±0,050 | |
|
ПГУ-А-Т- ацетилен |
С2Н2 |
От 0 до 2,3 |
От 0 до 1,15 |
±0,12 | |
|
ПГУ-А-Т-акрилонитрил |
C3H3N |
От 0 до 2,8 |
От 0 до 1,4 |
±0,14 | |
|
Примечания:
| |||||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности преобра-
зователей ПГ'У-А-О с оптическим сенсором
|
Модификация |
Испол нение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относи-тельной, % | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-О |
ПГУ-А- О-метан |
СН4 |
От 0 до 4,4 % (от 0 до 100 % НКПР) |
От 0 до 2,2 % Св. 2,2 до 4,4 % |
±0,13 % |
±5 |
|
ПГУ-А-О- пропан |
С3Н8 |
От 0 до 1,7 % (от 0 до 100 % НКПР) |
От 0 до 0,85 % Св. 0,85 до 1,7 % |
±0,051 % |
±5 | |
|
ПГУ-А- О-гексан |
С6Н14 |
От 0 до 1,0 % (от 0 до 100 % НКПР) |
От 0 до 0,5 % Св. 0,5 до 1,0 % |
±0,030 % |
±5 | |
|
ПГУ-А-О-ацетилен |
С2Н2 |
От 0 до 2,3 % (от 0 до 100 % НКПР) |
От 0 до 1,15 % Св. 1,15 до 2,3 % |
±0,069 % |
±5 | |
|
ПГУ-А-О-этан |
C2H6 |
От 0 до 2,5 % (от 0 до 100 % НКПР) |
От 0 до 1,25% (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О-бутан |
C4H10 |
От 0 до 1,4 % (от 0 до 100 % НКПР) |
От 0 до 0,7 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-О |
ПГУ-А- О-изобутан |
И-С4Н10 |
От 0 до 1,3 % (от 0 до 100 % НКПР) |
От 0 до 0,65 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- |
|
ПГУ-А- О- пентан |
C5H12 |
От 0 до 1,4 % (от 0 до 100 % НКПР) |
От 0 до 0,7 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А- О-циклогексан |
C6H12 |
От 0 до 1,2 % (от 0 до 100 % НКПР) |
От 0 до 0,6 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А- О- гептан |
C7H16 |
От 0 до 1,1 % (от 0 до 100 % НКПР) |
От 0 до 0,55% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А- О-пропилен |
C3H6 |
От 0 до 2 % (от 0 до 100 % НКПР) |
От 0 до 1 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А- О-метиловый спирт |
CH3OH |
От 0 до 5,5 % (от 0 до 100 % НКПР) |
От 0 до 2,75% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А- О-этиловый спирт |
C2H5OH |
От 0 до 3,1 % (от 0 до 100 % НКПР) |
От 0 до 1,55% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-этилен |
C2H4 |
От 0 до 2,3 % (от 0 до 100 % НКПР) |
От 0 до 1,15 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О-толуол |
С6Н5СН3 |
От 0 до 1,1 % (от 0 до 100 % НКПР) |
От 0 до 0,55% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-бензол |
С6Н6 |
От 0 до 1,2 % (от 0 до 100 % НКПР) |
От 0 до 0,6 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А- О-ацетон |
СН3СОСН3 |
От 0 до 2,5 % (от 0 до 100 % НКПР) |
От 0 до 1,25 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-О |
ПГУ-А-О-этилбензол |
C8H10 |
От 0 до 1 % (от 0 до 100 % НКПР) |
От 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- |
|
ПГУ-А- О- метил-третбутиловый эфир |
СНзСО(СНз) |
От 0 до 1,5 % (от 0 до 100 % НКПР) |
От 0 до 0,75 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-Опараксилол |
П-С8Н10 |
От 0 до 1,1 % (от 0 до 100 % НКПР) |
От 0 до 0,55 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-ортоксилол |
о-С8Н10 |
От 0 до 1,0 % (от 0 до 100 % НКПР) |
От 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-изопропиловый спирт |
(CH3)2CHO H |
От 0 до 2,0 % (от 0 до 100 % НКПР) |
От 0 до 1,0 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О- диоксид углерода-2 |
СО2 |
От 0 до 2,0 % |
От 0 до 2,0 % |
±(0,03+ 0,05СХ) % |
- | |
|
ПГУ-А-О- диоксид углерода-5 |
От 0 до 5,0 % |
От 0 до 5,0 % |
±(0,03+ 0,05СХ) % |
- | ||
|
ПГУ-А-О-нефте-продук ты 1 |
пары бензина не-этилированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | |
|
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-О |
ПГУ-А-О-нефте-продук- ты^ |
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
Примечания:
| ||||||
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности преобра-
зователей ПГ'У-А-Э с электрохимическим сенсором
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Э- сероводород-10 |
От 0 до 2,1 млн-1 Св. 2,1 до -1 7 млн |
От 0 до 3,0 Св. 3,0 до 10 |
±0,53 млн-1 |
±20 | |
|
ПГУ-А-Э- сероводород-20 |
От 0 до 2,1 млн-1 Св. 2,1 до 20 млн-1 |
От 0 до 3,0 Св. 3,0 до 28,3 |
±0,53 млн-1 |
±20 | |
|
ПГУ-А-Э- сероводород-45 |
Н2Б |
От 0 до -1 7 млн Св. 7 до 32 млн-1 |
От 0 до 10 Св. 10 до 45 |
±1,8 млн-1 |
±20 |
|
ПГУ-А-Э- сероводород-50 |
От 0 до -1 7 млн Св. 7 до 50 млн-1 |
От 0 до 10 Св. 10 до 70,7 |
±1,8 млн-1 |
±20 | |
|
ПГУ-А-Э- сероводород-85 |
От 0 до -1 7 млн Св. 7 до 61 млн-1 |
От 0 до 10 Св. 10 до 85 |
±1,8 млн-1 |
±20 | |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
|
От 0 до |
От 0 до 10 |
±1,8 млн-1 |
- | ||
|
ПГУ-А-Э- |
Н2Б |
-1 7 млн | |||
|
сероводород-100 |
Св. 7 до 100 млн-1 |
Св. 10 до 141,4 |
- |
±20 | |
|
ПГУ-А-Э- |
О2 |
От 0 до |
- |
±(0,2+ |
- |
|
кислород |
30 % |
+0,04Сх) % | |||
|
ПГУ-А-Э- |
Н2 |
От 0 до 2 % |
- |
±(0,2+ |
- |
|
водород |
+0,04Сх) % | ||||
|
От 0 до |
От 0 до 20 |
±4,3 млн-1 |
- | ||
|
ПГУ-А-Э- |
СО |
17 млн-1 | |||
|
оксид углерода |
Св. 17 до-1 |
Св. 20 до |
- |
±20 | |
|
103 млн-1 |
120 | ||||
|
От 0 до |
От 0 до 2 |
±0,26 млн-1 |
- | ||
|
ПГУ-А-Э- |
NO2 |
-1 1 млн | |||
|
диоксид азота |
Св. 1 до 10,5 млн-1 |
Св. 2 до 20 |
- |
±20 | |
|
От 0 до |
От 0 до 10 |
±0,94 млн-1 |
- | ||
|
ПГУ-А-Э- |
SО2 |
3,8 млн-1 | |||
|
диоксид серы |
Св. 3,8 до-1 18,8 млн-1 |
Св. 10 до 50 |
- |
±20 | |
|
От 0 до |
От 0 до 20 |
±7,1 млн-1 |
- | ||
|
ПГУ-А-Э- |
28 млн-1 | ||||
|
аммиак-0-70 |
NH3 |
Св. 28 -1 до 99 млн-1 |
Св. 20 до 70 |
- |
±20 |
|
От 0 до 99 млн-1 |
От 0 до 70 |
не нормиро- |
- | ||
|
ПГУ-А-Э- |
ваны | ||||
|
аммиак-0-500 |
Св. 99 до |
Св. |
- |
±20 | |
|
707 млн-1 |
70 до 500 | ||||
|
От 0 до |
От 0 до 1 |
±0,080 млн-1 |
- | ||
|
ПГУ-А-Э- |
Cl2 |
0,33 млн-1 | |||
|
хлор |
Св. 0,33 -1 до 10 млн-1 |
Св. 1 до 30 |
- |
±20 | |
|
От 0 до |
От 0 до 5 |
±0,49 млн-1 |
- | ||
|
ПГУ-А-Э- |
НС1 |
3,3 млн-1 |
Св. 5 до 45 |
- |
±20 |
|
хлорид водорода |
Св. 3,3-1до 30 млн-1 | ||||
|
От 0 до |
От 0 до 0,5 |
±0,14 млн-1 |
- | ||
|
ПГУ-А-Э- |
I IF |
0,6 млн-1 | |||
|
фторид водорода |
Св. 0,6-1до 10 млн-1 |
Св. 0,5 до 8,2 |
- |
±20 | |
|
От 0 до |
От 0 до 0,5 |
±0,10 млн-1 |
- | ||
|
ПГУ-А-Э- |
CH2O |
0,4 млн-1 |
Св. | ||
|
формальдегид |
Св. 0,4-1до 10 млн-1 |
0,5 до 12,5 |
- |
±20 | |
|
От 0 до |
От 0 до 5 |
±1,0 млн-1 |
- | ||
|
ПГУ-А-Э- |
NO |
4 млн-1 | |||
|
оксид азота |
Св. 4 до 100 млн-1 |
Св. 5 до 125 |
- |
±20 | |
Окончание таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Э-оксид этилена |
C2H4O |
От 0 до 1,6 млн-1 Св. 1,6 до 100 млн-1 |
От 0 до 3 Св. 3 до 183 |
±0,41 млн-1 |
±20 |
|
ПГУ-А-Э-несимметричный диметилгидразин |
C2H8N2 |
От 0 до 0,12 млн-1 Св. 0,12-1до 0,5 млн-1 |
От 0 до 0,3 Св. 0,3 до 1,24 |
±0,030 млн-1 |
±20 |
|
ПГУ-А-Э- метанол |
СНзОН |
От 0 до 11,2 млн-1 Св. 11,2-1до 100 млн-1 |
От 0 до 15 Св. 15 до 133 |
±2,8 млн-1 |
±20 |
|
ПГУ-А-Э-метилмеркаптан |
CH3SH |
От 0 до 0,4 млн-1 Св. 0,4 д-1о 4,0 млн-1 |
От 0 до 0,8 Св. 0,8 до 8,0 |
±0,10 млн-1 |
±20 |
|
ПГУ-А-Э-этилмеркаптан |
C2H5SH |
От 0 до 0,4 млн-1 Св. 0,4 д-1о 3,9 млн-1 |
От 0 до 1,0 Св. 1,0 до 10,0 |
±0,10 млн-1 |
±20 |
|
Примечание -разователя. |
Сх - значение содержания определяемого компонента на входе преоб- | ||||
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Ф с фотоионизационным сенсором
|
Тип |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
преобразователя |
объемной до -1 ли, млн |
массовой концентрации, мг/м3 |
абсолютной, -1 млн |
относительной, % | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Ф- изобутилен-0-20 |
От 0 до 19,3 |
От 0 до 45 |
± 5,1 |
- | |
|
ПГУ-А-Ф-изобутилен-0-200 |
1-С.Н« |
От 0 до 43 Св. 43 до 172 |
От 0 до 100 Св. 100 до 400 |
± 11 |
± 25 |
|
ПГУ-А-Ф-изобутилен-0-2000* |
От 0 до 43 Св. 43 до 2000 |
От 0 до 100 Св. 100 до 4660 |
± 11 |
± 25 | |
|
ПГУ-А-Ф- этилен |
С2Н4 |
От 0 до 86 Св. 86 до 171 |
От 0 до 100 Св. 100 до 200 |
± 21 |
± 25 |
|
ПГУ-А-Ф- |
СбНб |
От 0 до 1,5 |
От 0 до 5 |
± 0,38 |
- |
|
бензол |
Св. 1,5 до 9,3 |
Св. 5 до 30 |
- |
± 25 | |
Окончание таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Ф- метилмеркаптан |
СНзSН |
От 0 до 0,4 Св. 0,4 до 4,0 |
От 0 до 0,8 Св. 0,8 до 8,0 |
± 0,10 |
± 25 |
|
ПГУ-А-Ф- этилмеркаптан |
С2Н5SН |
От 0 до 0,4 Св. 0,4 до 3,9 |
От 0 до 1,0 Св. 1,0 до 10,0 |
± 0,10 |
± 25 |
|
ПГУ-А-Ф- диэтиламин |
C4H11N |
От 0 до 9,8 От 9,8 до 50 |
От 0 до 30 Св. 30 до 150 |
± 1,6 |
± 25 |
|
ПГУ-А-Ф-сероуглерод |
CS2 |
От 0 до 3,1 Св. 3,1 до 15 |
От 0 до 10 Св. 10 до 47 |
± 0,79 |
± 25 |
|
ПГУ-А-Ф-фенол |
СбНбО |
От 0 до 0,25 Св. 0,25 до 4 |
От 0 до 1 Св. 1 до 15,6 |
± 0,060 |
± 25 |
|
ПГУ-А-Ф- тетрафторэтилен |
C2F4 |
От 0 до 7,2 Св. 7,2 до 40 |
От 0 до 30 Св.30 до 166 |
± 1,2 |
± 25 |
|
*Примечание - диапазон показаний объемной доли изобутилена для преобразователя ПГУ-А-Ф-изобутилен-0-2000 от 0 до 2000 млн-1. | |||||
Таблица 6 - Пределы допускаемой вариации выходных сигналов, пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от нормальной, предел допускаемого времени установления выходного сигнала, пределы допускаемого изменения выходного сигнала за 1 сут непрерывной работы
|
Предел допускаемой вариации выходных сигналов, в долях от предела допускаемой основной погрешности для преобразователей ПГУ-А-Т, ПГУ-А-О-метан, ПГУ-А-О-пропан, ПГУ-А-О-гексан, ПГУ-А-О-ацетилен, ПГУ-А-О-этан, ПГУ-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, ПГУ-А-О-циклогексан, ПГУ-А-О-гептан, ПГУ-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этилен, ПГУ-А-О-толуол, ПГУ-А-О-бензол, ПГУ-А-О-ацетон, ПГУ-А-О-этилбензол, ПГУ-А-О-метил-третбутиловый эфир, ПГУ-А-О-пара-ксилол, ПГУ-А-О-орто-ксилол, ПГУ-А-О-изопропиловый спирт, ПГУ-А-О-диоксид углерода-2, ПГУ-А-О-диоксид углерода-5, ПГУ-А-Э, ПГУ-А-Ф |
0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от нормальной, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Предел допускаемого времени установления выходного сигнала, Т0,9 д, с:
|
30 60 |
|
Пределы допускаемого изменения выходного сигнала за 1 сут непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 7 - Основные технические характеристики
|
Параметр |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
От 18 до 32 |
|
Потребляемая электрическая мощность, Вт, не более |
2 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации:
для преобразователей ПГУ-А-О для преобразователей ПГУ-А-Э для преобразователей ПГУ-А-Ф для преобразователей ПГУ-А-Т, ПГУ-А-О (для температурного класса Т6)
|
от -60 до +90 от -60 до +85 от -60 до +75 от -40 до +75 от -60 до +75 95 от 84 до 106 |
|
Время прогрева преобразователей, мин, не более |
10 |
|
Габаритные размеры преобразователя, мм, не более
|
150 50 |
|
Масса преобразователя, кг, не более |
0,65 |
|
Маркировка взрывозащиты |
1Ex d ib ПС T6 Gb 1Ex d ib ПС T4 Gb Ex tb ib IIIC «T85°C...T100°C» Db |
