Наименование

Обозначение

Количество

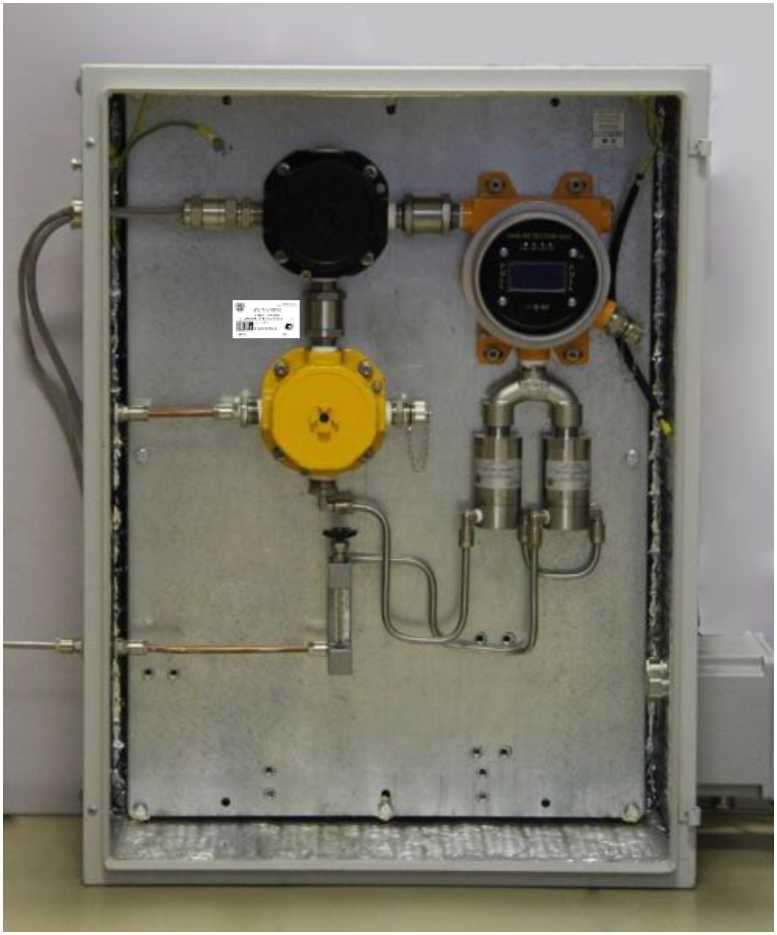

Комплект газоаналитический с устройством отбора газовой пробы в составе:

КГЭСП-УОГПЭС

1 шт.

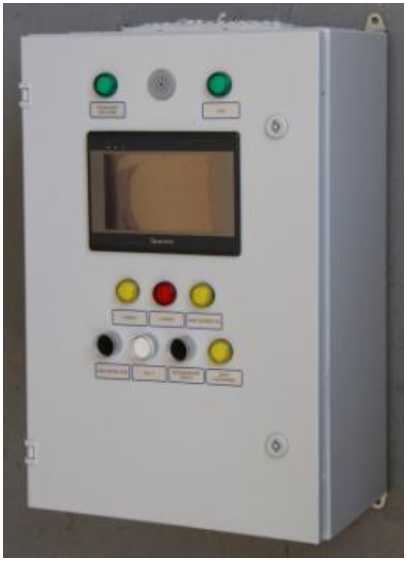

Шкаф управления навесного исполнения^

-

-

Шкаф настенный с электрической и газотрубопроводной соединительной арматурой КШ/TERMO-BOX-XXX^

1 шт.

- модуль питания БКП ³⁾

ЖСКФ.424175.014

1 шт.

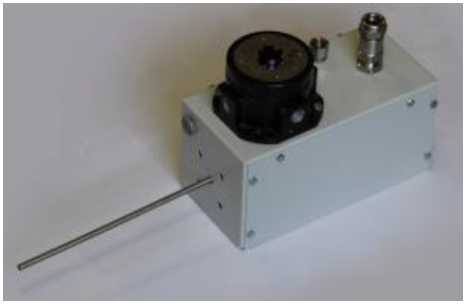

- блок контроля потока БКП

ЖСКФ.424175.013

1 шт. на изделие

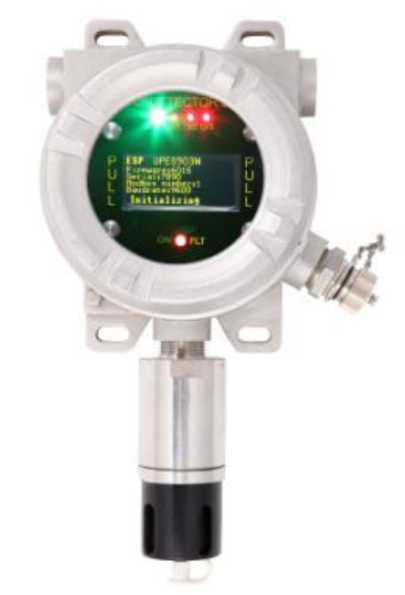

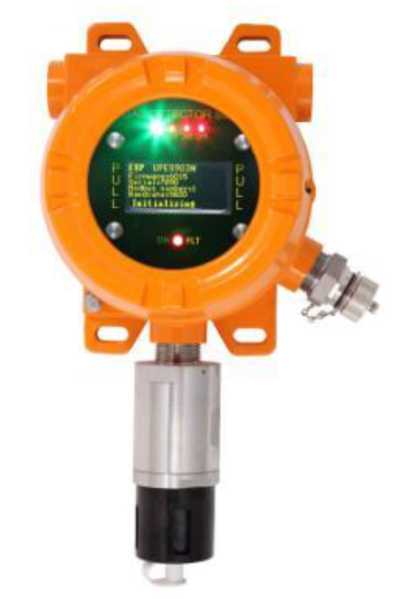

- трансмиттер УПЭС-903МЕ ¹⁾

ЖСКФ.426211.034-02

1 шт.

- первичный измерительный преобразователь

4)

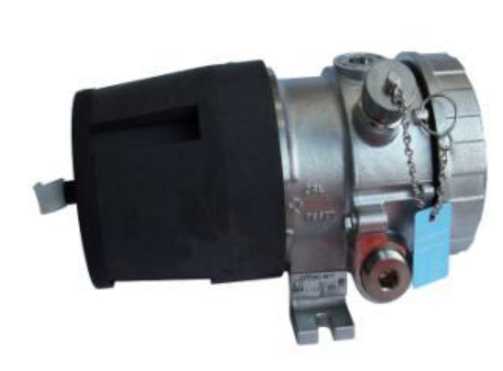

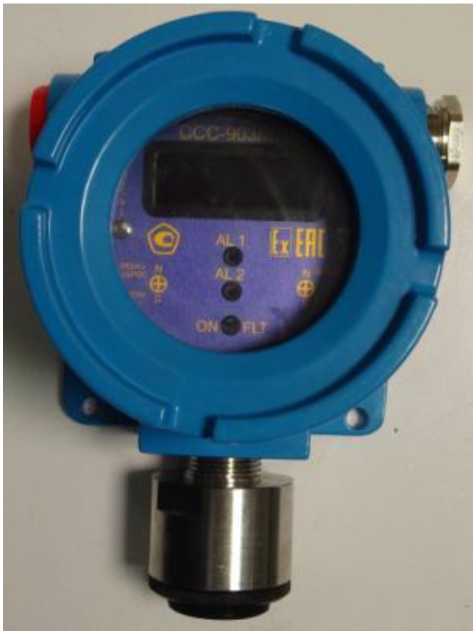

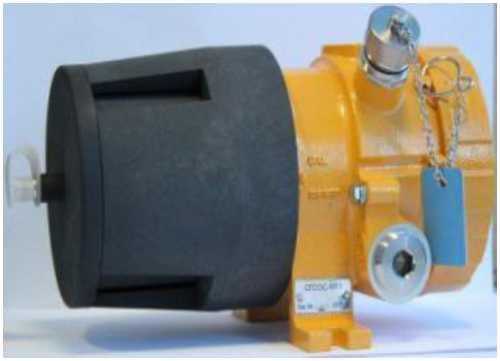

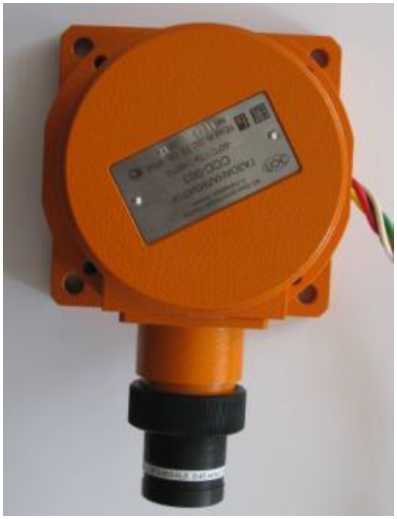

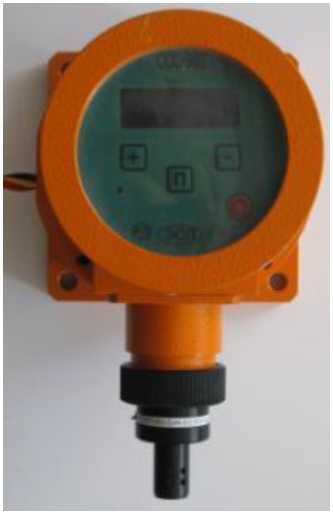

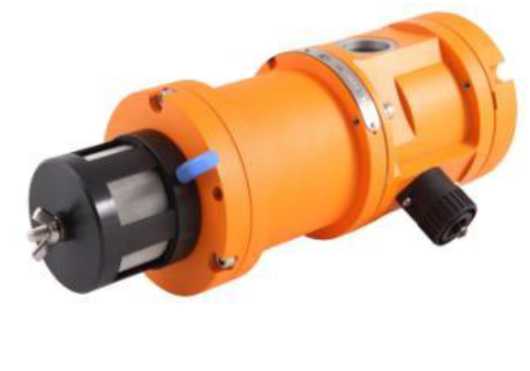

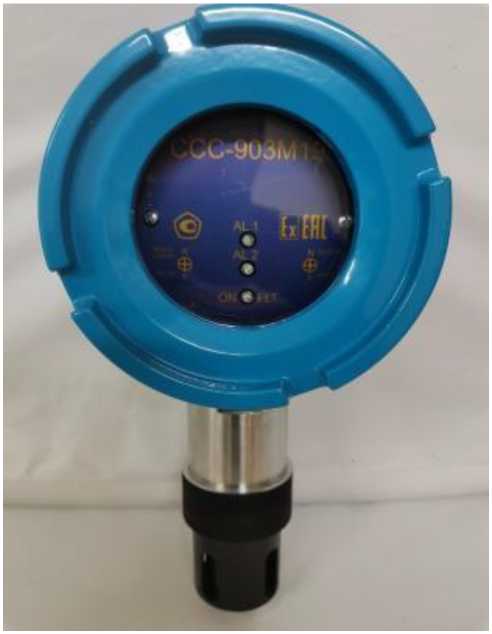

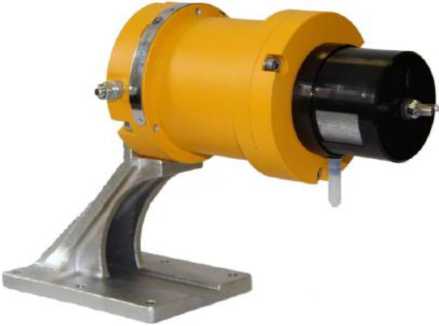

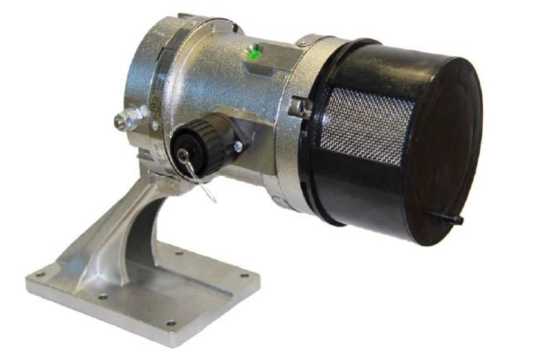

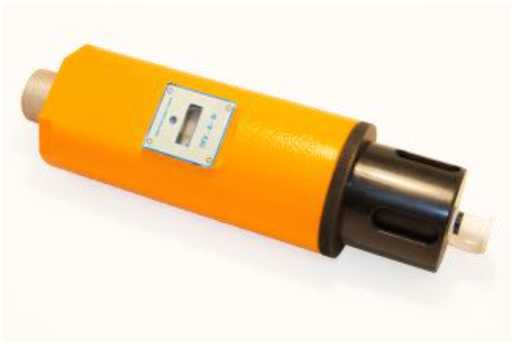

СГОЭС и/или ССС-903МЕ (МТ) и/или ССС-903М19 и/или ПГУ-А по заявке потребителя

не более 10 шт.

- ротаметр РМА-0,160ГУЗ или РМА-0,063ГУЗ³⁾

-

1 шт.

- побудитель расхода

-

1 шт. на изделие

- электромагнитные клапана^{1) 3)}

-

от 1 до 7 шт. на изделие

- фильтр редуктор (ограничитель) газового потока в комплекте со сменным фильтром

1 шт. на изделие

Крепеж и прочие принадлежности:

-

- кабельный ввод CG201

ЖСКФ.305311.201

1 шт. на изделие

Магнитный (калибровочный) ключ

в зависимости от типа преобразователя

1 шт. на поставку

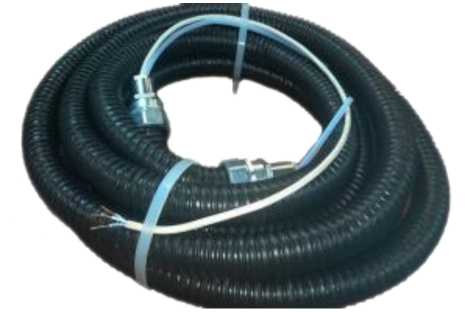

- Зонд отбора газовой пробы (опционально)

_-

1 шт. на изделие

Наименование

Обозначение

Количество

Руководство по эксплуатации

ЖСКФ.411711.005-1 РЭ

1 комплект на изделие/ поставку

ПО для ССС-903МЕ и БКП

-

• ¹⁾ Поставляется опционально.

• ²⁾ По требованию возможно применение шкафа из нержавеющей стали КШ/TERMO-ВОХ-ХХХ.

• ³⁾ Конфигурация определяется заказом.

• ⁴⁾ Количество в зависимости от конфигурации, но не более 10 ПИП.

(оптико - абсорбционные сенсоры), рег. № 65884-16, № 5994

12-15

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

метан (CH4)

от 0 до 100

от 0 до 4,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

пропан (C3H8)

от 0 до 100

от 0 до 1,7

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

бутан (C4H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

изобутан (и-С4Н1о)

от 0 до 50

от 0 до 0,65

±5 % НКПР

-

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

циклопентан (C5H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

гексан (СбНы)

от 0 до 50

от 0 до 0,5

±5 % НКПР

-

пропилен (СзНб)

от 0 до 50

от 0 до 1,0

±5 % НКПР

-

этиловый спирт (C2H5OH)

от 0 до 50

от 0 до 1,55

±5 % НКПР

-

этилен (C2H4)

от 0 до 50

от 0 до 1,15

±5 % НКПР

-

бензол (СбНб)

от 0 до 50

от 0 до 0,60

±5 % НКПР

-

ацетон (СН3СОСН3)

от 0 до 50

от 0 до 1,25

±5 % НКПР

-

метил-третбутиловый эфир (СНзСО(СНз)з)

от 0 до 50

от 0 до 0,75

±5 % НКПР

-

орто-ксилол (о-С«Н1о)

от 0 до 50

от 0 до 0,5

±5 % НКПР

-

изопропиловый спирт ((СНз)2СНОН)

от 0 до 50

от 0 до 1,0

±5 % НКПР

-

1,3-бутадиен (C4H6)

от 0 до 100

от 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

оксид этилена (C2H4O)

от 0 до 100

от 0 до 2,6

±5 % НКПР

(в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

хлорметан (CH3Cl)

от 0 до 100

от 0 до 7,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

бутанол (C4H9OH)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

октан (C8H18)

от 0 до 50

от 0 до 0,4

±5 % НКПР

-

диэтиламин (C4H11N)

от 0 до 50

от 0 до 0,85

±5 % НКПР

-

пары бензина автомобильного

от 0 до 50

-

±5 % НКПР

-

пары дизельного топлива

от 0 до 50

-

±5 % НКПР

-

пары керосина

от 0 до 50

-

±5 % НКПР

-

пары уайт-спирита

от 0 до 50

-

±5 % НКПР

-

пары топлива для реактивных двигателей

от 0 до 50

-

±5 % НКПР

-

пары бензина авиационного

от 0 до 50

-

±5 % НКПР

-

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

пары бензина неэтилированного

от 0 до 50

-

±5 % НКПР

-

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

Примечания:

• 1) Значения НКПР в соответствии с ГОСТ 31610.20-1-2020.

• 2) Диапазон показаний для всех исполнений газоанализатора от 0 до 100 % НКПР.

• 3) Градуировка газоанализаторов исполнений СГОЭС-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: бензин неэтилированный по ГОСТ Р 51866-2002, топливо дизельное по ГОСТ 305-2013, керосин по ГОСТ Р 52050-2020, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013.

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

% НКПР

% объемной до

ли

пентан (C5H12)

от 0 до 50

от 0 до 0,55

±5

±0,055

циклогексан (C6H12)

от 0 до 50

от 0 до 0,5

±5

±0,05

гептан (C7H16)

от 0 до 50

от 0 до 0,425

±5

±0,0425

метиловый спирт (CH3OH)

от 0 до 50

от 0 до 3,0

±5

±0,3

этан (C2H6)

от 0 до 50

от 0 до 1,2

±5

±0,12

толуол (С6Н5СН3)

от 0 до 50

от 0 до 0,5

±5

±0,05

этилбензол (CeHio)

от 0 до 50

от 0 до 0,4

±5

±0,04

пара-ксилол (п-CsHio)

от 0 до 50

от 0 до 0,45

±5

±0,045

бутилацетат (C6H12O2)

от 0 до 50

от 0 до 0,6

±5

±0,06

этилацетат (C4H8O2)

от 0 до 50

от 0 до 1,0

±5

±0,1

бутанон (C4H8O)

от 0 до 50

от 0 до 0,75

±5

±0,075

Определяемый компонент (измерительный канал)

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

% НКПР

% объемной до

ли

пропанол-1 (C3H7OH)

от 0 до 50

от 0 до 1,05

±5

±0,105

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

Примечания:

• 1) Значения НКПР в соответствии с ГОСТ 31610.20-1-2020.

• 2) Диапазон показаний для всех исполнений газоанализатора, от 0 до 100 % НКПР.

Тип СИ

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон пока-заний¹⁾ объемной доли определяемого компонента, %

Диапазон из-мерений²⁾ объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

ССС-903МЕ

ССС-903МТ

ПГТ-903У-

метан

СН4

от 0 до 4,4

от 0 до 2,2

±0,22

ССС-903МЕ

ССС-903МТ

ПГТ-903У-

пропан

С3Н8

от 0 до 1,7

от 0 до 0,85

±0,085

ССС-903МЕ

ССС-903МТ

ПГТ-903У-водород-4

Н2

от 0 до 4

от 0 до 2

±0,2

ССС-903МЕ

ССС-903МТ

ПГТ-903У-

гексан

СбН14

от 0 до 1

от 0 до 0,5

±0,05

ССС-903МЕ

ССС-903МТ

ПГТ-903У-ацетилен

С2Н2

от 0 до 2,3

от 0 до 1,15

±0,115

ССС-903МТ

ПГТ-903У акрилонитрил

СзНзN

от 0 до 2,8

от 0 до 1,4

±0,14

ССС-903МТ

ПГТ-903У-пропил-этилен

C5H10

от 0 до 1,4

от 0 до 0,7

±0,07

ССС-903МТ

ПГТ-903У-эфир диэтиловый

C4H10O

от 0 до 1,7

от 0 до 0,85

±0,085

Тип СИ

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон пока-заний¹⁾ объемной доли определяемого компонента, %

Диапазон из-мерений²⁾ объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

ССС-903МТ

ПГТ-903У-винилхлорид

С2НзС1

от 0 до 3,6

от 0 до 1,8

±0,18

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• ²⁾ Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.

Тип СИ

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний¹⁾, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Пределы допускаемой основной погрешности

абсолютной

относительной

ССС-

903МЕ

ССС-

903МТ

ПГО-903У-метан

СН4

от 0 до 4,4 (от 0 до 100 % НКПР)

от 0 до 2,2 включ.

св. 2,2 до 4,4

±0,22 %

(об.)

±10 %

ССС-

903МЕ

ССС-

903МТ

ПГО-

903У-

пропан

СзН8

от 0 до 1,7 (от 0 до 100 % НКПР)

от 0 до 0,85 включ.

св. 0,85 до 1,7

±0,085 % (об.)

±10 %

Тип СИ

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний¹⁾, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Пределы допускаемой основной погрешности

абсолютной

относи

тельной

ССС-

903МЕ

ССС-

903МТ

ПГО-903У-гексан

СбН14

от 0 до 1,0 (от 0 до 100 %

НКПР)

от 0 до 0,5 включ.

св. 0,5 до 1,0

±0,05 %

(об.)

±10 %

ССС-

903МТ

ПГО-903У-этан

С2Н6

от 0 до 2,4 (от 0 до 100 % НКПР)

от 0 до 1,2 включ.

св. 1,2 до 2,4

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-бутан

н-С4Н10

от 0 до 1,4 (от 0 до 100 %

НКПР)

от 0 до 0,7 включ.

св. 0,7 до 1,4

±5 %

НКПР

-

ССС-

903МТ

ПГО-903У-изобутан

и-С4Н10

от 0 до 1,3 (от 0 до 100 %

НКПР)

от 0 до 0,65 включ.

св. 0,65 до 1,3

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-пентан

С5Н12

от 0 до 1,1 (от 0 до 100 % НКПР)

от 0 до 0,55 включ.

св. 0,55 до 1,1

±5 %

НКПР

-

ССС-

903МТ

ПГО-903У-циклогексан

СбН12

от 0 до 1,0 (от 0 до 100 %

НКПР)

от 0 до 0,5 включ.

св. 0,5 до 1,0

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-гептан

С7Н16

от 0 до 0,85 (от 0 до 100 %

НКПР)

от 0 до 0,425 включ.

св. 0,425 до 0,85

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-пропилен

СзНб

от 0 до 2,0 (от 0 до 100 % НКПР)

от 0 до 1,0 включ.

св. 1,0 до 2,0

±5 %

НКПР

-

Тип СИ

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний¹⁾, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Пределы допускаемой основной погрешности

абсолютной

относи

тельной

ССС-

903МТ

ПГО-

903У-метиловый

спирт

СНзОН

от 0 до 6,0. (от 0 до 100 %

НКПР)

от 0 до 3,0 включ.

св. 3,0 до 6,0

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-этиловый

спирт

С2Н5ОН

от 0 до 3,1 (от 0 до 100 %

НКПР)

от 0 до 1,55 включ.

св. 1,55 до 3,1

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

этилен

С2Н4

от 0 до 2,3 (от 0 до 100 % НКПР)

от 0 до 1,15 включ.

св. 1,15 до 2,3

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

толуол

С6Н5СН3

от 0 до 1,0 (от 0 до 100 %

НКПР)

от 0 до 0,5 включ.

св. 0,5 до 1,0

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

бензол

СбНб

от 0 до 1,2 (от 0 до 100 % НКПР)

от 0 до 0,6 включ.

св. 0,6 до 1,2

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

ацетон

СН3СОСН3

от 0 до 2,5 (от 0 до 100 % НКПР)

от 0 до 1,25 включ.

св. 1,25 до 2,5

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

этилбен

зол

С8Н10

от 0 до 0,8 (от 0 до 100 % НКПР)

от 0 до 0,4 включ.

св. 0,4 до 0,8

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

мети-лтретбу-тиловый эфир

С5Н12О

от 0 до 1,5 (от 0 до 100 %

НКПР)

от 0 до 0,75 включ.

св. 0,75 до 1,5

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

параксилол

п-С8Н10

от 0 до 0,9 (от 0 до 100 %

НКПР)

от 0 до 0,45 включ.

св. 0,45 до 0,9

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-

ортоксилол

о-С8Н10

от 0 до 1,0 (от 0 до 100 %

НКПР)

от 0 до 0,5 включ.

св. 0,5 до 1,0

±5 %

НКПР

-

Тип СИ

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний¹⁾, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Пределы допускаемой основной погрешности

абсолютной

относи

тельной

ССС-

903МТ

ПГО-

903У-изопропиловый

спирт

C3H8O

от 0 до 2,0 (от 0 до 100 %

НКПР)

от 0 до 1,0 включ.

св. 1,0 до 2,0

±5 %

НКПР

-

ССС-

903МТ

ПГО-

903У-диметиламин

C2H7N

от 0 до 2,8 (от 0 до 100 %

НКПР)

от 0 до 1,4 включ.

св. 1,4 до 2,8

±0,14 %

(об.)

-

ССС-

903МТ

ПГО-

903У-

1,2-дихлорэтан

C2H4CI2

от 0 до 6,2 (от 0 до 100 %

НКПР)

от 0 до 3,1 включ.

св. 3,1 до 6,2

±0,31 %

(об.)

-

ССС-

903МТ

ПГО-903У- 1-гексен

СбН12

от 0 до 1,2 (от 0 до 100 %

НКПР)

от 0 до 0,6 включ.

св. 0,6 до 1,2

±0,075 %

(об.)

±10 %

ССС-

903МЕ

ССС-

903МТ

ПГО-

903У-диоксид углерода

СО2

от 0 до 2

от 0 до 2

±(0,03+

0,05СХ)²⁾ % (об.)

-

ССС-

903МЕ

ССС-

903МТ

ПГО-

903У-диоксид углерода

от 0 до 5

от 0 до 5

±(0,03+

0,05СХ)²⁾ % (об.)

-

ССС-

903МЕ

ССС-

903МТ

ПГО-903У-нефте-продук-ты³⁾

пары бензина не-этилированного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

Тип СИ

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний¹⁾, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (довзрыво-опасная концентрация) определяемого компонента, %

Пределы допускаемой основной погрешности

абсолютной

относительной

ССС-903МЕ

ССС-903МТ

ПГО-

903У-нефте-продук-ты³⁾

пары топлива дизельного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары керосина

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары уайт-спирита

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары топлива для реактивных двигателей

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары бензина автомобильного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

пары бензина авиационного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

- диапазон относительной влажности окружающей среды от 30 % до 80 %; - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Диапазон показаний для преобразователей ПГО-903У в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• ²⁾ Сх - значение содержания определяемого компонента на входе газоанализатора.

• ³⁾ Градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты, ССС-903МТ-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: бензин неэтилированный по ГОСТ Р 51866-2002, топливо дизельное по ГОСТ 305-2013, керосин по ГОСТ Р 52050-2020, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный по ГОСТ Р 51866-2002, бензин авиационный по ГОСТ 1012-72

Значения НКПР в соответствии с ГОСТ 31610.20-1-2020.

Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.

Тип СИ

Тип преобразователя

Определяемый ком-понент(из-мерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-сероводород-10

от 0 до 2,1 млн^-1 включ.

св. 2,1 до 7 млн^-1

от 0 до 3,0 включ.

св. 3,0 до 10

±0,75 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-сероводород-20

от 0 до 2,1 млн^-1 включ. св. 2,1 до 20 _млн^-1

от 0 до 3,0 включ.

св. 3,0 до 28,3

±0,75 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-сероводород-45

НзБ

от 0 до 7 млн^-1 включ.

св. 7 до 32 млн^-1

от 0 до 10 включ.

св. 10 до 45

±2,5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-сероводород-50

от 0 до 7 млн^-1 включ.

св. 7 до 50 млн^-1

от 0 до 10 включ.

св. 10 до 70,7

±2,5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-сероводород-85

от 0 до 7 млн^-1

св. 7 до 61 _млн^-1

от 0 до 10

св. 10 до 85

±2,5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-сероводород-

100

от 0 до 7 млн^-1 включ.

св. 7 до 100 млн^-1

от 0 до 10 включ.

св. 10 до 141,4

±2,5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-кислород

О2

от 0 до 30 %

-

±(0,2+

0,04СХ)¹⁾ %

-

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-водород

Н2

от 0 до 2 %

-

±(0,2+

0,04СХ)

%

-

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-оксид углерода

СО

от 0 до 17 млн^-1 включ.

св. 17 до 103 млн^-1

от 0 до 20 включ.

св. 20 до 120

±5 мг/м³

±25 %

Тип СИ

Тип преобразователя

Определяемый ком-понент(из-мерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-

диоксид

азота 20

NO2

от 0 до 1 млн^-1 включ.

св. 1 до 10,5 млн^-1

ст 0 до 2

включ.

св. 2 до 20

±0,5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-

диоксид серы

SO2

от 0 до 3,8 млн^-1 включ. св. 3,8 до 18,8 млн^-1

от 0 до 10 включ.

св. 10 до 50

±2,5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-

аммиак-0-70

NH3

от 0 до 28 млн^-1 включ.

св. 28 до 99 млн^-1

от 0 до 20 включ.

св. 20 до 70

±5 мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-аммиак-0

500

от 0 до 99 млн^-1 включ.

св. 99 до 707 млн^-1

от 0 до 70

включ.

св. 70 до 500

не нор-мирова-ны

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-хлор

Cl2

от 0 до 0,33 млн^-1 включ. св. 0,33 до 10 млн^-1

от 0 до 1 включ.

св. 1 до 30

±0,25

мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-хлорид водорода

НС1

от 0 до 3,3 млн^-1 включ. св. 3,3 до 30 млн^-1

от 0 до 5 включ.

св. 5 до 45

±0,75

мг/м³

±25 %

ССС-

903МЕ

ССС-

903МТ

ПГЭ-903У-фторид водорода

HF

от 0 до 0,6 млн^-1 включ.

св. 0,6 до 10 млн^-1

от 0 до 0,5 включ.

св. 0,5 до 8,2

±0,12 мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-формальдегид

CH2O

от 0 до 0,4 млн^-1 включ. св. 0,4 до 10 млн^-1

от 0 до 0,5 включ.

св. 0,5 до 12,5

±0,12 мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-

оксид этилена

C2H4O

от 0 до 1,6 млн^-1 включ. св. 1,6 до 100 млн^-1

от 0 до 3 включ.

св. 3 до 183

±0,75

мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-

несимметричный ди-метилгидра-зин

C2H8N2

от 0 до 0,12 млн^-1 включ. св. 0,12 до 0,5

от 0 до 0,3 включ.

св. 0,3 до 1,24

±0,075 мг/м³

±25 %

Тип СИ

Тип преобразователя

Определяемый ком-понент(из-мерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ССС-

903МТ

ПГЭ-903У-несимметричный ди-метилгидра-зин

C2H8N2

от 0 до 0,12 млн^-1 включ. св. 0,12 до 1,0

от 0 до 0,3 включ.

св. 0,3 до 2,5

±0,075 мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-

метанол

CH3OH

от 0 до 11,2 млн^-1 включ.

св. 11,2 до 100 млн^-1

от 0 до 15 включ.

св. 15 до 133

±3,75 мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-метилмеркап-тан

СНзSН

от 0 до 0,4 млн^-1 включ. св. 0,4 до 4,0 млн^-1

от 0 до 0,8 включ.

св. 0,8 до 8,0

±0,2 мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-этилмеркап-тан

С2Н5SН

от 0 до 0,4 млн^-1 включ. св. 0,4 до 3,9 млн^-1

от 0 до 1,0 включ.

св. 1,0 до 10,0

±0,25

мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-цианистый водород

HCN

от 0 до 0,27 млн^-1 включ. св. 0,27 до 5,0 млн^-1

от 0 до 0,3 включ.

св. 0,3 до 5,6

±0,07 мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У-бром

ВГ2

от 0 до 0,15 млн^-1 включ. св. 0,15 до 5,0 млн^-1

от 0 до 1,0 включ.

св. 1,0 до 33

±0,25

мг/м³

±25 %

ССС-

903МТ

ПГЭ-903У фтор

F2

от 0 до 0,04 млн^-1 включ. св. 0,04 до 1,0 _млн^-1

от 0 до 0,06 включ.

св. 0,06 до 1,6

±0,015 мг/м³

±25 %

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

¹⁾ Сх - значение содержания определяемого компонента на входе газоанализатора

Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.

Газоанализаторы с преобразователями, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют Постановлению Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

лями газовыми ПГФ-903У

(фотоионизационные сенсоры), рег. № 57655-14

, № 89197-23

Тип СИ

Тип преобразователя

Определяемый компонент (из-мерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ССС-903МЕ

ССС-903МТ

ПГФ-903У-изобутилен-0-20

1-С4Н«

от 0 до 19,3 млн^-1

от 0 до 45

±12 мг/м³

ССС-903МЕ

ССС-903МТ

ПГФ-903У-изобутилен-0-200

1-С4Н«

от 0 до 43 млн^-1 включ.

св. 43 до 172 млн^-1

от 0 до 100 включ.

св. 100 до

400

±25 мг/м³

±25 %

ССС-903МЕ

ПГФ-903У изобутилен-0-2000

от 0 до 43 млн^-1 включ.

св. 43 до 300 млн^-1

от 0 до 100 включ.

св. 100до

700

±25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У изобутилен-0-2000

от 0 до 43 млн^-1 включ.

св. 43 до 2000 млн^-1

от 0 до 100 включ.

св. 100до 4660

±25 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У-этилен

С2Н4

от 0 до 86 млн^-1 включ.

св. 86 до 171 млн^-1

от 0 до 100 включ.

св. 100 до

200

±25 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У-бензол

СбНб

от 0 до 1,5 млн^-1 включ.

св. 1,5 до 9,3 млн^-1

от 0 до 5 включ.

св. 5 до 30

±1,25

мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У-метилмер-каптан

СНзSН

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 4,0 млн^-1

от 0 до 0,8 включ.

св. 0,8до 8,0

±0,2 мг/м³

±25 %

Тип СИ

Тип преобразователя

Определяемый компонент (из-

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

ССС-903МЕ

ССС-903МТ

ПГФ-903У-этилмер-каптан

С2Н5SН

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 3,9 млн^-1

от 0 до 1,0 включ.

св. 1,0 до

10,0

±0,25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-сероуглерод

СS2

от 0 до 3,1 млн^-1 включ.

св. 3,1 до 15 млн^-1

от 0 до 10 включ.

св. 10 до 47

±2,5 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-фенол

СбНбО

от 0 до 0,25 млн^-1 включ.

св. 0,25 до 4 млн^-1

от 0 до 1 включ.

св. 1 до 15,6

±0,25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-

диметиламин -53

(CH3)2NH

от 0 до 2,7 млн^-1 включ.

св. 2,7 до 53 млн^-1

от 0 до 5 включ.

св. 5 до 100

±1,25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-

диметиламин -5

(CHs)2NH

от 0 до 0,5 млн^-1 включ.

св. 0,5 до 2,7 млн^-1

от 0 до 1 включ.

св. 1 до 5

±0,25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-винилхлорид

C2H3C1

от 0 до 2 млн^-1 включ.

св. 2 до 10 млн^-1

от 0 до 5 включ.

св. 5 до 26

±1,25 мг/м³

±25 %

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

Примечание - Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора

Тип СИ

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

массовой концентрации, мг/м³

объемной доли, млн^-1

абсолютной

относи-тельной

при-веденной ¹⁾¹

ССС-

903МТ

ПГЭ-903У-оксид углерода-260

СО

от 0 до 20 включ.

св. 20 до 300

от 0 до 17 включ.

св. 17 до 260

±5 мг/м³

(±4,3 млн^-1)

±10 %

-

ССС-

903МТ

ПГЭ-903У-оксид углерода-1000

СО

от 0 до 20 включ.

св. 20 до 1164

от 0 до 17 включ.

св. 17 до 1000

±5 мг/м³

(±4,3 млн^-1)

±10 %

-

ССС-

903МТ

ПГЭ-903У-оксид углерода-2000

СО

от 0 до 2329

от 0 до 2000

-

-

10 %

ССС-

903МТ

ПГЭ-903У-оксид углерода-4000

СО

от 0 до 4700

от 0 до 4000

-

-

10 %

ССС-

903МТ

ПГЭ-903У-диоксид азота-100

NO2

от 0 до 2 включ.

св. 2 до 200

от 0 до 1 включ.

св. 1 до 100

±0,5 мг/м³ (±0,26 млн^-1)

±25 %

-

ССС-

903МТ

ПГЭ-903У-диоксид азота-200

NO2

от 0 до 57 включ.

св. 57 до 380

от 0 до 30 включ.

св. 30 до 200

±6 мг/м³ (±3,14 млн^-1)

±10 %

-

ССС-

903МТ

ПГЭ-903У-оксид азота

NO

от 0 до 1,2 включ.

св. 1,2 до 125

от 0 до 1 включ.

св. 1 до 100

±0,3 мг/м³ (±0,24 млн^-1)

±25 %

-

ССС-

903МТ

ПГЭ-903У-оксид азота-300

NO

от 0 до 62 включ.

св. 62 до 370

от 0 до 50 включ.

св. 50 до 300

±6 мг/м³ (±4,8 млн^-1)

±10 %

-

Тип СИ

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

массовой концентрации, мг/м³

объемной доли, млн^-1

абсолютной

относи-тельной

при-веденной ¹⁾¹

ССС-

903МТ

ПГЭ-903У-оксид азота-100

ПГЭ-903У-диоксид азота-100 ²⁾

Сумма оксидов азота NOx в пересчете на NO2

от 0 до 4 включ.

св. 4 до 400

от 0 до 2 включ.

св. 2 до 200

±1,0 мг/м³ (±0,52 млн^-1)

±25 %

-

ССС-

903МТ

ПГЭ-903У-оксид азота-300,

ПГЭ-903У-диоксид азота-200 ²⁾

Сумма оксидов азота NOx в пересчете на NO2

от 0 до 120 включ.

св. 120 до 940 ³⁾

от 0 до 60 включ.

св. 60 до 470

±12 мг/м³ (±6,3 млн^-1)

±10 %

-

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Погрешность приведена к верхней границе диапазона измерений, в котором нормирована приведенная погрешность

• ²⁾ Сумма оксидов азота является расчетной величиной. Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле

Cnox=Cno2+ 1,53-Cno

где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, соответственно.

• ³⁾ Диапазон измерений, при условии, что в анализируемой ГС содержание NO не более 570 мг/м³, а NO2 не более 380 мг/м³.

Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.

Газоанализаторы с преобразователями, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют Постановлению Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГТ-903-метан

ПГО-903-

метан

СН4

от 0 до 2,2 %

±0,22 % (об.)

ПГО-903А-

метан

СН4

от 0 до 2,2 % включ.

-

±0,11 % (об.)

-

св. 2,2 до 4,4 %

-

-

±5 %

ПГТ-903-пропан

ПГО-903-пропан

С3Н8

от 0 до 0,85 %

±0,085 % (об.)

ПГО-903А-пропан

С3Н8

от 0 до 0,85 %

включ.

-

±0,05 % (об.)

-

св. 0,85 до 1,7 %

-

-

±5 %

ПГТ-903-

гексан

ПГО-903-

гексан

СбН14

от 0 до 0,5 %

±0,05 % (об.)

ПГО-903А-

гексан

СбН14

от 0 до 0,5 % включ.

-

±0,03 % (об.)

-

св. 0,5 до 1,0 %

-

-

±5 %

ПГО-903-

диоксид углерода

СО2

от 0 до 2 %

±(0,03+0,05Сх)

% (об.)

ПГО-903-

диоксид углерода

от 0 до 5 %

±(0,03+0,05Сх)

% (об.)

ПГЭ-903А-водород

H2

от 0 до 2 %

-

±(0,2+0,04Сх)

% (об.)

-

ПГЭ-903А-

кислород

О2

от 0 до 30 %

-

±(0,2+0,04Сх)

% (об.)

-

ПГЭ-903-оксид углерода

СО

от 0 до 17 млн^-1 включ.

от 0 до 20 включ.

±5 мг/м³

-

св. 17 до 103 млн^-1

св. 20 до 120

-

±25 %

ПГЭ-903-сероводород-

45

НзБ

от 0 до 7 млн^-1

включ.

от 0 до 10 включ.

±2,5 мг/м³

-

св. 7 до 32 млн^-1

св. 10 до 45

-

±25 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГЭ-903-диоксид азота

NO2

от 0 до 1 млн^-1

включ.

от 0 до 2 включ.

±0,5 мг/м³

-

св. 1 до 10,5 млн^-

1

св. 2 до 20

-

±25 %

ПГЭ-903-диоксид серы

SО2

от 0 до 3,8 млн^-1 включ.

от 0 до 10 включ.

±2,5 мг/м³

-

св. 3,8 до 18,8 млн^-1

св. 10 до 50

-

±25 %

ПГЭ-903-аммиак-0-70

NH3

от 0 до 28 млн^-1 включ.

от 0 до 20 включ.

±5 мг/м³

-

св. 28 до 99 млн^-1

св. 20 до 70

-

±25 %

ПГЭ-903-аммиак-0-500

св. 99 до 707 млн^-1

св. 70 до 500

-

±25 %

ПГЭ-903-хлор

C12

от 0 до 0,33 млн^-1 включ.

от 0 до 1 включ.

±0,25 мг/м³

-

св. 0,33 до 5 млн^-

1

св. 1 до 15

-

±25 %

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Сх - значение содержания определяемого компонента на входе газоанализатора.

• ²⁾ Диапазон показаний для преобразователей ПГО-903 и ПГТ-903 в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрыво-опасной концентрации определяемого компонента от 0 до 100 % НКПР.

Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.

Газоанализаторы с преобразователями, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют Постановлению Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Модификация

Исполнение

Определяемый компонент (измерительный канал)

Диапазон показаний ¹⁾ объемной доли определяемого компонента, %

Диапазон измерений ²⁾ объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

ПГУ-А-Т

ПГУ-А-Т-

метан

СН4

от 0 до 4,4

от 0 до 2,2

±0,22

ПГУ-А-Т-

пропан

СзН8

от 0 до 1,7

от 0 до 0,85

±0,085

ПГУ-А-Т-

водород-4

Н2

от 0 до 4

от 0 до 2

±0,2

ПГУ-А-Т

ПГУ-А-Т-

гексан

СбН14

от 0 до 1

от 0 до 0,5

±0,05

ПГУ-А-Т-

ацетилен

С2Н2

от 0 до 2,3

от 0 до 1,15

±0,12

ПГУ-А-Т-

акрилонитрил

C3H3N

от 0 до 2,8

от 0 до 1,4

±0,14

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• ²⁾ Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Модификация

Исполнение

Определяемый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГУ-А-О

ПГУ-А-О-

метан

СН4

от 0 до 4,4 % (от 0 до 100 %

НКПР)

от 0 до 2,2 % включ.

св. 2,2 до 4,4

±0,13 %

±5 %

ПГУ-А-О-

пропан

С3Н8

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % включ.

св. 0,85 до 1,7 %

±0,051 %

±5 %

Модификация

Исполне

ние

Определяе

мый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГУ-А-О

ПГУ-А-О-гексан

СбН14

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % включ.

св. 0,5 до 1,0 %

±0,030 %

±5 %

ПГУ-А-О-

бутан

C4H10

от 0 до 1,4 % (от 0 до 100 %

НКПР)

от 0 до 0,7 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

изобутан

и-С4Н10

от 0 до 1,3 % (от 0 до 100 %

НКПР)

от 0 до 0,65 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

пропилен

C3H6

от 0 до 2,0 % (от 0 до 100 %

НКПР)

от 0 до 1,0 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-этиловый

спирт

C2H5OH

от 0 до 3,1 % (от 0 до 100 %

НКПР)

от 0 до 1,55 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-

этилен

C2H4

от 0 до 2,3 % (от 0 до 100 %

НКПР)

от 0 до 1,15 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

бензол

СбНб

от 0 до 1,2 % (от 0 до 100 %

НКПР)

от 0 до 0,6 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

ацетон

СН3СОСН3

от 0 до 2,5 % (от 0 до 100 %

НКПР)

от 0 до 1,25 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-метил-третбутиловый эфир

СНзСО

(CH3)

от 0 до 1,5 % (от 0 до 100 %

НКПР)

от 0 до 0,75 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-ортоксилол

О-С8Н10

от 0 до 1,0 % (от 0 до 100 %

НКПР)

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-изопропиловый спирт

(CH3)2CHO

H

от 0 до 2,0% (от 0 до 100 %

НКПР)

от 0 до 1,0 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

Модификация

Исполнение

Определяемый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГУ-А-О

ПГУ-А-О-

диоксид углерода-2

СО2

от 0 до 2 %

от 0 до 2 %

±(0,03+

0,05СХ²⁾)

%

-

ПГУ-А-О-

диоксид углерода-5

от 0 до 5 %

от 0 до 5 %

±(0,03+

0,05СХ²⁾) %

-

ПГУ-А-О-нефте-продук-_ты¹⁾

пары бензина не-этилированного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары топлива дизельного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары керосина

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары уайт-спирита

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары топлива для реактивных двигателей

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары бензина автомобильного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары бензина авиационного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: бензин неэтилированный по ГОСТ Р 51866-2002, топливо дизельное по ГОСТ 305-2013, керосин по ГОСТ Р 52050-2020, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 1 0227 -2013, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013;

• ²⁾ Сх - значение содержания определяемого компонента на входе преобразователя.

Значения НКПР в соответствии с ГОСТ 31610.20-1-2020.

Модификация

Исполнение

Определяемый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной абсолютной погрешности

% объемной доли

% НКПР

ПГУ-А-О

ПГУ-А-О-этан

C2H6

от 0 до 2,4 % (от 0 до 100 %

НКПР)

от 0 до 1,2 % (от 0 до 50 %

НКПР)

±0,072

±3

ПГУ-А-О-

пентан

C5H12

от 0 до 1,1 % (от 0 до

100 % НКПР)

от 0 до 0,55 % (от 0 до 50 %

НКПР)

±0,033

±3

ПГУ-А-О-циклогексан

СбН12

от 0 до 1,0 % (от 0 до 100 %

НКПР)

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±0,05

±5

ПГУ-А-О-

гептан

C7H16

от 0 до 0,85 % (от 0 до 100 %

НКПР)

от 0 до 0,425 % (от 0 до 50 %

НКПР)

±0,0425

±5

ПГУ-А-О-метиловый спирт

CH3OH

от 0 до 6,0 % (от 0 до 100 %

НКПР)

от 0 до 3,0 % (от 0 до 50 %

НКПР)

±0,3

±5

ПГУ-А-О-

толуол

С6Н5СН3

от 0 до 1,0 % (от 0 до 100 %

НКПР)

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±0,05

±5

ПГУ-А-О-параксилол

п-С8Н10

от 0 до 0,9 % (от 0 до 100 %

НКПР)

от 0 до 0,45 % (от 0 до 50 %

НКПР)

±0,045

±5

ПГУ-А-О-этилбензол

C8H10

от 0 до 0,8 % (от 0 до 100 %

НКПР)

от 0 до 0,4 % (от 0 до 50 %

НКПР)

±0,04

±5

Исполнение

Определяемый компонент (измерительный канал)

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГУ-А-Э-

сероводород-10

НзБ

от 0 до 2,1 _млн^-1 включ.

св. 2,1 до 7 млн^-1

от 0 до 3,0 включ.

св. 3,0 до 10

±0,53 млн^-1

±20 %

ПГУ-А-Э-

сероводород-20

от 0 до 2,1 _млн^-1 включ.

св. 2,1 до

20 млн^-1

от 0 до 3,0 включ.

св. 3,0 до

28,3

±0,53 млн^-1

±20 %

ПГУ-А-Э-

сероводород-45

от 0 до 7 _млн^-1 включ.

св. 7 до 32 млн^-1

от 0 до 10 включ.

св. 10 до 45

±1,8 млн^-1

±20 %

ПГУ-А-Э-

сероводород-50

от 0 до 7 _млн^-1 включ.

св. 7 до 50 млн^-1

от 0 до 10 включ.

св. 10 до 70,7

±1,8 млн^-1

±20 %

ПГУ-А-Э-

сероводород-85

от 0 до 7 _млн^-1 включ.

св. 7 до 61 млн^-1

от 0 до 10 включ.

св. 10 до 85

±1,8 млн^-1

±20 %

ПГУ-А-Э-

сероводород-100

от 0 до 7 _млн^-1 включ. св.

7 до 100 млн^-1

от 0 до 10 включ.

св. 10 до

141,4

±1,8 млн^-1

±20 %

ПГУ-А-Э-

кислород

О2

от 0 до 30 %

-

±(0,2+0,04Сх¹⁾)

%

-

ПГУ-А-Э-

водород

Н2

от 0 до 2 %

-

±(0,2+0,04Сх¹⁾)

%

-

ПГУ-А-Э-

оксид углерода

СО

от 0 до 17 _млн^-1 включ.

св. 17 до

103 млн^-1

от 0 до 20 включ.

св. 20 до 120

±4,3 млн^-1

±20 %

Исполнение

Определяемый компонент (измерительный канал)

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГУ-А-Э-диоксид азота

NO2

от 0 до 1 _млн^-1

включ.

св. 1 до

10,5 млн^-1

от 0 до 2 включ.

св. 2 до 20

±0,26 млн^-1

±20 %

ПГУ-А-Э-диоксид серы

SO2

от 0 до 3,8 _млн^-1

включ.

св. 3,8 до

18,8 млн^-1

от 0 до 10 включ.

св. 10 до 50

±0,94 млн^-1

±20 %

ПГУ-А-Э-аммиак-0-70

NH3

от 0 до 28 _млн^-1 включ.

св. 28 до

99 млн^-1

от 0 до 20 включ.

св. 20 до 70

±7,1 млн^-1

±20 %

ПГУ-А-Э-аммиак-0-500

от 0 до 99 _млн^-1

включ.

св. 99 до

707 млн^-1

от 0 до 70 включ.

св. 70 до 500

не нормированы

±20 %

ПГУ-А-Э-

хлор

Cl2

от 0 до

0,33 млн^-1

включ.

св. 0,33

до 10

млн^-1

от 0 до 1 включ.

св. 1 до 30

±0,80 млн^-1

±20 %

ПГУ-А-Э-хлорид водорода

НС1

от 0 до 3,3 _млн^-1 включ. св. 3,3 до 30 млн^-1

от 0 до 5 включ.

св. 5 до 45

±049 млн^-1

±20 %

ПГУ-А-Э-фторид водорода

HF

от

0 до 0,6 _млн^-1 включ. св. 0,6 до

10 млн^-1

от 0 до 0,5 включ.

св. 0,5 до 8,2

±0,14 млн^-1

±20 %

ПГУ-А-Э-формальдегид

CH2O

от

0 до 0,4 _млн^-1 включ. св. 0,4 до

10 млн^-1

от 0 до 0,5 включ.

св. 0,5 до12,5

±0,10 млн^-1

±20 %

ПГУ-А-Э-

NO

от 0 до 4

от 0 до 5

Исполнение

Определяемый компонент (измерительный канал)

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м^{1 2 3}

абсолютной

относительной

оксид азота

_млн^-1 включ. св. 4 до 100 млн^-1

включ.

св. 5 до 125

±1,0 млн^-1

±20 %

ПГУ-А-Э-оксид этилена

C2H4O

от 0 до 1,6 _млн^-1 включ. св. 1,6 до 100 млн^-1

от 0 до 3 включ.

св. 3 до 183

±0,41 млн^-1

±20 %

ПГУ-А-Э-

несимметричный диметилгидразин

C2H8N2

от 0 до 0,12 млн^-1 включ.

св. 0,12 до 0,5 млн^-1

от 0 до 0,3 включ.

св. 0,3 до

1,24

±0,030 млн^-1

±20 %

ПГУ-А-Э-

метанол

СНзОН

от 0 до

11,2 млн^-1 включ.

св.

11,2 до

100 млн^-1

от 0 до 15 включ.

св. 15 до 133

±2,8 млн^-1

±20 %

ПГУ-А-Э-

метилмеркаптан

СНзSН

от

0 до 0,4 _млн^-1 включ. св. 0,4 до 4,0 млн^-1

от 0 до 0,8 включ.

св. 0,8 до 8,0

±0,10 млн^-1

±20 %

ПГУ-А-Э-

этилмеркаптан

С2Н5SН

от

0 до 0,4 _млн^-1 включ. св. 0,4 до 3,9 млн^-1

от 0 до 1,0 включ. св. 1,0 до 10,0

±0,10 млн^-1

±20 %

Исполнение

Определяемый компонент (измерительный канал)

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли, млн^-1

массовой концентрации, мг/м³

абсолютной, _млн^-1

относительной

ПГУ-А-Ф-

изобутилен-0

20

1-С4Н«

от

0 до 19,3

от 0 до 45

±5,1

ПГУ-А-Ф-

изобутилен-0200

от 0 до 43 включ.

св. 43 до 172

от 0 до 100 включ.

св. 100 до 400

±11

±25 %

ПГУ-А-Ф-изобутилен-0-2000

от 0 до 43 включ.

св. 43 до 2000

от 0 до 100 включ.

св. 100 до 4660

±11

±25 %

ПГУ-А-Ф-

этилен

С2Н4

от 0 до 86 включ.

св. 86 до 171

от 0 до 100 включ.

св. 100 до 200

±21

±25 %

ПГУ-А-Ф-

бензол

СбНб

от 0 до 1,5 включ.

св. 1,5 до 9,3

от 0 до 5 включ.

св. 5 до 30

±0,38

±25 %

ПГУ-А-Ф-

метилмеркаптан

СНзSН

от 0 до 0,4 включ.

св. 0,4 до 4,0

от 0 до 0,8 включ.

св. 0,8 до 8,0

±0,10

±25 %

ПГУ-А-Ф-

этилмеркаптан

С2Н5SН

от 0 до 0,4 включ.

св. 0,4 до 3,9

от 0 до 1,0 включ.

св. 1,0 до 10,0

±0,10

±25 %

ПГУ-А-Ф-

сероуглерод

CS2

от 0 до 3,1 включ.

св.

3,1 до 15

от 0 до 10 включ.

св. 10 до 47

±0,79

±25 %

ПГУ-А-Ф-фенол

СбНбО

от 0 до 0,25 включ.

св. 0,25 до 4

от 0 до 1 включ.

св. 1 до 15,6

±0,060

±25 %

Тип преобразователя

Определяемый компонент (измерительный канал)

Диапазон по-казаний¹⁾ объемной доли определяемого компонента, %

Диапазон изме-рений²⁾ объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

ПГТ-903М19-

метан

СН4

от 0 до 4,4

от 0 до 2,2

±0,22

ПГТ-903М19-пропан

СзН8

от 0 до 1,7

от 0 до 0,85

±0,085

ПГТ-903М19-

гексан

СбН14

от 0 до 1

от 0 до 0,5

±0,05

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

• ¹⁾ Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• ²⁾ Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ 31610.20-1-2020.

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной, объемная доля

относительной

ПГО-903М19-

метан

СН4

от 0 до 4,4 % (от 0 до 100 %

НКПР)

от 0 до 2,2 % включ.

±0,13 %

-

св. 2,2 до 4,4 %

-

±5 %

ПГО-903М19-пропан

СзН8

от 0 до 1,7 % (от 0 до 100 %

НКПР)

от 0 до 0,85 % включ.

±0,05 %

св. 0,85 до 1,7 % (об.)

-

±5 %

ПГО-903М19-

гексан

СбН14

от 0 до 1,0 % (от 0 до 100 %

НКПР)

от 0 до 0,5 % включ.

±0,03 %

-

св. 0,5 до 1,0 %

-

±5 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной, объемная доля

относительной

ПГО-903М19-диоксид углерода

СО2

от 0 до 2 %

от 0 до 2 %

±(0,03+0,05

Сх¹⁾) %

ПГО-903М19-диоксид углерода

СО2

от 0 до 5 %

от 0 до 5 %

±(0,03+0,05

Сх¹⁾) %

-

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

¹⁾ Сх - значение содержания определяемого компонента на входе газоанализатора.

Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ 31610.20-1-2020.

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГЭ-903М19-сероводород-45

H2S

от 0 до 7 _млн^-1 включ.

от 0 до 10 включ.

±2,0 мг/м³

св. 7 до 32 млн^-1

св. 10 до 45

-

±20 %

ПГЭ-903М19-кислород

О2

от 0 до 30 %

-

±(0,2+0,04Сх)

%

-

ПГЭ-903М19-водород

H2

от 0 до 2 %

-

±(0,2+0,04Сх)

%

-

ПГЭ-903М19-оксид углерода

СО

от 0 до 17 млн^-1 включ.

от 0 до 20 включ.

±4 мг/м³

-

св. 17 до 103 млн^-1

св. 20 до 120

-

±20 %

ПГЭ-903М19-диоксид азота

N02

от 0 до 1 _млн^-1 включ.

от 0 до 2 включ.

±0,4 мг/м³

св. 1 до 10,5 млн^-1

св. 2 до 20

-

±20 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГЭ-903М19-диоксид серы

SО2

от 0 до 3,8 млн^-1 включ.

от 0 до 10 включ.

±2,0 мг/м³

-

св. 3,8 до 18,8 млн^-1

св. 10 до 50

-

±20 %

ПГЭ-903М19-

аммиак-0-70

NH3

от 0 до 28 _млн^-1 включ.

от 0 до 20 включ.

±5 мг/м³

св. 28 до 99 млн^-1

св. 20 до 70

-

-

ПГЭ-903М19-

аммиак-0-500

NH3

от 0 до 99 _млн^-1 включ.

от 0 до 70 включ.

не нормированы

св.

99 до 707 млн^-1

св. 70 до 500

±20 %

ПГЭ-903М19-хлор

C12

от 0 до 0,33 _млн^-1 включ.

от 0 до 1 включ.

±0,20 мг/м³

св. 0,33 до 10 млн^-1

св. 1 до 15

-

±20 %

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 84,0 до 106,7 кПа.

¹⁾ Сх - значение содержания определяемого компонента на входе газоанализатора, объемная доля, %.

Газоанализаторы с преобразователями газовыми, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Измерительный канал (ПИП)

Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной погрешности в рабочих условиях эксплуатации относительно условий определения основной погрешности

от изменения температуры окружающей среды на каждые 10 ^oC

от влияния изменения атмосферного давления на каждые 10 кПа

от изменения относительной влажности анализируемой среды на каждые 10 %

СГОЭС, СГОЭС-М,

СГОЭС-М11,

СГОЭС-2, СГОЭС-

М2, СГОЭС-М11-2

±0,5

±0,5

±0,2

ССС-903МЕ,

ССС-903МТ

±0,2

±0,5

±0,2

ССС-903

±0,2

-

-

ССС-903М19

• - для преобразователей     ПГТ-903У,

ПГО-903У

• - для преобразователей ПГЭ-903У

±0,2

±0,5

-

-

ПГУ-А

±0,2

-

-

Измерительный канал (ПИП)

Тип преобразователя

Пределы допускаемой погрешности (в условиях эксплуатации) ¹⁾, %

Температура окружающей среды, ^оС

приведенной (у) ²⁾

относительной (S)

ССС-903,

ПГЭ-903

±33

±33

от -60 до +35

ССС-903МЕ,

ССС-903МТ

ПГЭ-903У

±30

±30

от -60 до +60

ССС-903М19

ПГЭ-903У

±34

±34

от -60 до +45

ПГУ-А

ПГУ-А-Э

±33

±33

от -60 до +35

• ¹⁾ В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 4, п. 4.43 и при содержании неизмеряемых компонентов не более 0,5 ПДК по ГОСТ 12.1.005-88

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 4, п. 4.43, от Cmin до Cmax , где Cmax - верхняя граница диапазона измерений, мг/м³, а Cmin, мг/м³, рассчитывается по формуле: _г   _ ^СУУ

^cmin = х   ,

^отах

где   Cy - верхняя граница участка диапазона измерений, в котором нормирована приведен

ная погрешность в соответствии с Таблицами 14, 16, 17, 21 и 25, мг/м³;

Smax - наибольшее допустимое значение погрешности измерений согласно п. 4.43, раздела 4 Постановления Правительства РФ № 1847 от 16.11.2020, %;

y - пределы допускаемой приведенной погрешности (в условиях эксплуатации), %.

• ²⁾ Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

Наименование характеристики

Значение

Предел допускаемой вариации показаний по измерительным каналам, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний по уровню 0,9 (T0,9) ¹⁾ по измерительным каналам с ПИП, с, не более:

- СГОЭС, СГОЭС-М, СГОЭС-М11

35

- СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2

35

- ССС -903, ПГУ-А, ССС-903МТ, ССС-903МЕ с преобразователями ПГТ

50

- ССС-903, ПГУ-А, ССС-903МТ, ССС-903МЕ, ССС-903М19 с преобразователями ПГЭ, ПГО, ПГФ

95

- ССС-903М19 с преобразователями ПГТ

20

Время прогрева, мин, не более

10

^Х) Без учета времени транспортирования газовой пробы.

Наименование характеристики

Значение

Электрическое питание осуществляется:

• - ПИП и БКП, постоянным током в диапазоне напряжений, В

• - побудитель расхода, переменным током частотой (50±1) Гц, в диапазоне напряжений, В

от 18 до 32

от 207 до 253

Потребляемая мощность, Вт, не более

450

Габаритные размеры, мм, не более:

• - длина

• - ширина

• - высота

340

750

830

Масса, кг, не более

50

Параметры газовой пробы в точке отбора:

• - диапазон температуры

• - диапазон давления отбираемой пробы на входе в трубопровод, кПа

• - относительная влажность анализируемой среды (без конденсации влаги), %, не более

• - неизмеряемые компоненты, не более

• - определяемые компоненты, не более

от -60 до +60

от -15 до +100

100

0,5 ПДК

верхнего значения диапазона измерений

Условия эксплуатации:

• - диапазон температуры окружающей среды, ^oC

• - относительная влажность окружающего воздуха при температуре +35 ^оС (без конденсации), %, не более

• - диапазон атмосферного давления, кПа

от -60 до +60

100

от 80 до 115

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

35000

Маркировка взрывозащиты ¹⁾:

• - для шкафа КГЭСП

• - для СГОЭС,

СГОЭС-2,

СГОЭС-М, СГОЭС-М-2,

СГОЭС-М11, СГОЭС-М11-2

• - для ССС-903,

ССС-903МЕ,

ССС-903МТ

• - для ПГУ-А

• - для ССС-903М19

• - для побудителя расхода ПР-7В

• - для блока контроля потока БКП

• - для модуля питания БКП

• - для дренажного устройства BPS(H)-M20x1.5

• - для линии доставки газовой пробы RizurPak

• - для греющей ленты ГТГ

• - для гибкого соединителя ВСГ

• - для взрывозащищенной катушки КГС

• - для коробки клеммной КВЭС-1

• - для кабельного ввода КБУ

1Ex d e IIC T3 Gb 1Ex d IIC T4 Gb 1Ex d IIC T6 Gb 1Ex d [ib] IIC T4 Gb 1Ex d [ib] IIC T6 Gb 1Ex d ib IIC T6 Gb X 1Ex d ib [ia Ga] IIC T6 Gb X 1Ex d [ia Ga] IIC T4 Gb X 1Ex d [ia Ga] IIC T6 Gb X 1Ex d ib IIC Т6/Т4 Gb 1Ex d ib IIC T4 Gb

1Ех d IIC T6 Gb 1Ex ib IIC T5 Gb 1Ex d [ib] IIC T5 Gb

Ex d IIC Gb U

1Ex s IIC T6...T4 Gb X

1Ex e IIC T6...T3 Gb X Ex d IIC Gb U

1Ex mb IIB T6...T4 Gb X 1Ex db IIC 130°C Gb X 1Ex d IIC Gb X

Наименование характеристики
