Номер по Госреестру СИ: 68993-17
68993-17 Антенны рупорные двухгребневые
(DRH18-EX)
Назначение средства измерений:
Антенны рупорные двухгребневые DRH18-EX предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
DRH18-EX
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 9 | 10 | 1,11 |
| ООО "АНТЭМС ГРУПП" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЭМС СИСТЕМЫ" | Юридические лица | 2 | 2 | 1,00 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юридические лица | 2 | 2 | 1,00 |
| ФБУ "Ростест-Москва" | Юридические лица | 2 | 2 | 1,00 |
| ООО "РФТТ" | Юридические лица | 1 | 2 | 2,00 |
| АО «НИИ СТТ» | Юридические лица | 1 | 2 | 2,00 |
| ООО "НПЛ "ИНФО-КРИПТ 2000" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ПК Аквариус" | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО "Концерн Росэнергоатом" "Ростовская атомная станция" | Юридические лица | 1 | 1 | 1,00 |
| АО "НИИ "Феррит-Домен" | Юридические лица | 1 | 1 | 1,00 |
| АО "Концерн "НПО"Аврора" | Юридические лица | 1 | 1 | 1,00 |
| ООО «АКВИПТ» | Юридические лица | 1 | 1 | 1,00 |
| ООО «РФТТ» | Юридические лица | 1 | 1 | 1,00 |
| ООО"ЭлекТрейд-М" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4efbeeca-17b4-a653-9712-00f45f08b9c5 | 68993-17 | 2022-02-09 | — | актуальная |
| 4c4799c3-30d9-8962-3be7-7aeb7af44c9c | 68993-17 | 2022-02-07 | 2022-02-09 | архивная |
| 429f6c6f-370d-cbb8-5135-36033f2daa7e | 68993-17 | 2020-05-07 | 2022-02-07 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

отсутствует.
наносится на титульный лист документа «Антенна рупорная двухгребневая DRH18-EX. Руководство по эксплуатации DRH18-EX-2017 РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам рупорным двухгребневым DRH18-EX
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Техническая документация фирмы-изготовителя
осуществляется по документу DRH18-EX-2017 МП «Инструкция. Антенны рупорные двухгребневые DRH18-EX. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июня 2017 года.
Основные средства поверки
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 в диапазоне частот от 0,05 до 18 ГГц ±0,010.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Принцип действия антенн рупорных двухгребневых DRH18-EX (далее - антенны DRH18-EX) состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Антенна DRH18-EX имеет гибридную конструкцию, состоящую из экспоненциальной и рупорной частей.
Экспоненциальная часть антенны DRH18-EX представляет собой два гребня, расширяющихся по экспоненциальному закону, обеспечивающих работу антенны DRH18-EX в широком диапазоне частот.
Рупорная часть антенны DRH18-EX представляет собой пирамидальный рупор с H-стенками. Рупорная часть антенны DRH18-EX выполняет функции директора и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной части антенны DRH18-EX в Н-плоскости и увеличения коэффициента усиления.
Конструкция антенны DRH18-EX изготовлена из металла и имеет общую запитку в вершине рупорной части.
Антенна DRH18-EX может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии.

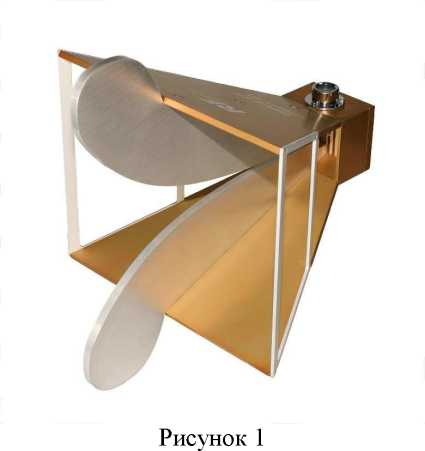

Внешний вид антенны DRH18-EX приведен на рисунке 1.
Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Комплектность антенны DRH18-EX приведена в таблице 3.
Таблица 3 - Комплектность антенны DRH18-EX
|
Наименование |
Обозначение |
Количество |
|
Антенна рупорная двухгребневая DRH18-EX |
- |
1 шт. |
|
Фланец/крепление |
- |
1 шт. |
|
Комплект упаковки |
- |
1 шт. |
|
Руководство по эксплуатации |
DRH18-EX-2017 РЭ |
1 экз. |
|
Методика поверки |
DRH18-EX-2017 МП |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 0,8 до 18 включ. |
|
КСВН выхода, не более: - в диапазоне частот от 0,8 до 2 ГГц включ. |
2,4 |
|
- в диапазоне частот св. 2 до 6 ГГц включ. |
1,9 |
|
- в диапазоне частот св. 6 до 18 ГГц |
1,6 |
|
Диапазон изменения коэффициента калибровки, дБ (1 м -1) |
от 23 до 44 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
|
Коэффициент усиления (относительно переднего края антенны), дБ |
от 3 до 15 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ |
±2,0 |
|
Коэффициент кроссполяризации, дБ, не более |
-30 |
|
Поляризация |
линейная |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
SMA (розетка) |
|
Номинальное входное сопротивление, Ом |
50 |
|
Масса, кг, не более |
0,87 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
232 |
|
- ширина |
186 |
|
- высота |
216 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
0 до +50 |
|
- относительная влажность воздуха при +25 °С, %, не более |
75 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
