Номер по Госреестру СИ: 68991-17
68991-17 Антенны рупорные двухгребневые
(DRH67)
Назначение средства измерений:
Антенны рупорные двухгребневые DRH67 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Внешний вид.
Антенны рупорные двухгребневые
Рисунок № 1
Внешний вид.
Антенны рупорные двухгребневые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.10.2022
Номер записи - 160695
ID в реестре СИ - 383095
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "RFspin, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2247 от 2017.10.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Антенны рупорные двухгребневые (DRH67)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RFspin, s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68990-17 24.10.2022 |
Антенны рупорные четырехгребневые, QRH40 Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
68991-17 24.10.2022 |
Антенны рупорные двухгребневые, DRH67 Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
68992-17 24.10.2022 |
Антенны рупорные двухгребневые, DRH40 Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
68993-17 24.10.2022 |
Антенны рупорные двухгребневые, DRH18-EX Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Антенны рупорные двухгребневые (DRH67)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Антенны рупорные двухгребневые (DRH67)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Антенна рупорная двухгребневая DRH67. Руководство по эксплуатации DRH67-2017 РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам рупорным двухгребневым DRH67
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу DRH67-2017 МП «Инструкция. Антенны рупорные двухгребневые DRH67. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июня 2017 г.
Основные средства поверки
-
- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0, 002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 ± (0,010 - 0,040) дБ;
-
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
-
- эталон единицы коэффициента усиления (эффективной площади) направленных антенн с размером апертуры до 40 см УВТ 96-А-2000 (по ГОСТ 8.525-85), диапазон частот от 54 до 118 ГГц, диапазон воспроизводимых значений коэффициента усиления от 34,0 до 36,9 дБ, СКО воспроизведения 0,08 дБ, неисключенная систематическая погрешность 0,13 дБ;
-
- антенна измерительная рупорная ДУЛ.2.Э008.001 из состава Государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц ГЭТ 160-2006, диапазон частот от 37,5 до 53,57 ГГц, диапазон измерений коэффициента усиления от 24,0 до 26,5 дБ, пределы допускаемой погрешности измерений коэффициента усиления ±0,25 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «RFspin, s.r.o.», Чехия
Адрес: NA Berance 57/2, Dejvice, 160 00 Praha 6, Czech Republic
E-mail: info@rfspin.cz
Заявитель
Общество с ограниченной ответственностью «АйВиСервис» (ООО «АйВиСервис»)
ИНН 7719451647
Адрес: 105523, г. Москва, Щелковское шоссе, дом 100, корпус 2, офис 2107
Телефон: +7 (926) 040 20 20
Факс: +7 (499) 978 09 03
E-mail: info@ivs.msk.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
Е-mail: office@vniiftri,ru
Принцип действия антенн рупорных двухгребневых DRH67 (далее - антенна DRH67) состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Антенна DRH67 имеет гибридную конструкцию, состоящую из экспоненциальной и рупорной частей.
Экспоненциальная часть антенны DRH67 представляет собой два гребня, расширяющихся по экспоненциальному закону, обеспечивающих работу антенны DRH67 в сверхшироком диапазоне частот.
Рупорная часть антенны DRH67 представляет собой пирамидальный рупор с H-стенками. Рупорная часть антенны DRH67 выполняет функции директора и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной части антенны DRH67 в Н-плоскости и увеличения коэффициента усиления.
Конструкция антенны DRH67 изготовлена из металла и имеет общую запитку в вершине рупорной части.
Антенна DRH67 может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии.

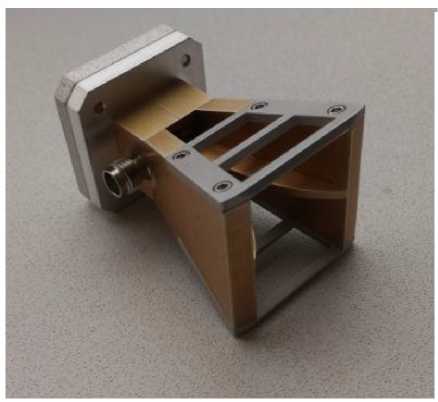

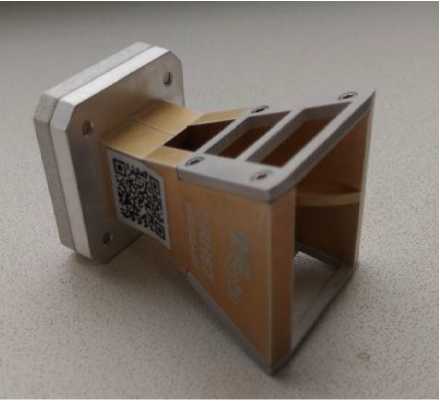

Внешний вид антенны DRH67 приведен на рисунках 1 и 2.
а) со стороны ВЧ соединителя б) со стороны маркировок
Рисунок 1 - Внешний вид антенны DRH67
Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Комплектность антенны DRH67 приведена в таблице 3.
Таблица 3 - Комплектность антенны DRH67
|
Наименование |
Обозначение |
Количество |
|
Антенна рупорная двухгребневая DRH67 |
- |
1 шт. |
|
Фланец/крепление |
- |
1 шт. |
|
Футляр для хранения и транспортировки |
- |
1 шт. |
|
Руководство по эксплуатации |
DRH67-2017 РЭ |
1 экз. |
|
Методика поверки |
DRH67-2017 МП |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 6 до 67 |
|
КСВН входа, не более: - в диапазоне частот от 6 до 9 ГГц включ. |
не более 1,9 |
|
- в диапазоне частот св. 9 до 66 ГГц включ. |
не более 1,6 |
|
- в диапазоне частот св. 66 до 67 ГГц |
не более 1,9 |
|
Диапазон изменения коэффициента калибровки, дБ (1 м -1) |
от 38,5 до 50,5 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
|
Коэффициент усиления (относительно переднего края антенны), дБ |
от 6,5 до 21,5 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ |
±2,0 |
|
Коэффициент кроссполяризации, дБ, не более |
-22 |
|
Поляризация |
линейная |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
1,85 мм (розетка) |
|
Номинальное входное сопротивление, Ом |
50 |
|
Масса, кг, не более |
0,05 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
48,5 |
|
- ширина |
32,7 |
|
- высота |
32,0 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха при +25 °С, %, не более |
75 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
