Номер по Госреестру СИ: 68990-17
68990-17 Антенны рупорные четырехгребневые
(QRH40)
Назначение средства измерений:
Антенны рупорные четырехгребневые QRH40 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Внешний вид.
Антенны рупорные четырехгребневые
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Антенна рупорная четырехгребневая QRH40. Руководство по эксплуатации QRH40-21017 РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам рупорным четырехгребневым QRH40ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу QRH40-2017 МП «Инструкция. Антенны рупорные четырехгребневые QRH40. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июня 2017 года.
Основные средства поверки
-
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
-
- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0, 002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 ± (0,010 - 0,040).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «RFspin, s.r.o.», ЧехияАдрес: NA Berance 57/2, Dejvice, 160 00 Praha 6, Czech Republic
E-mail: info@rfspin.cz
Заявитель
Общество с ограниченной ответственностью «АйВиСервис» (ООО «АйВиСервис») ИНН 7719451647Адрес: 105523, г. Москва, Щелковское шоссе, дом 100, корпус 2, офис 2107 Телефон: +7 (495) 798-73-05
Факс: +7 (495) 798-73-05
E-mail: info@ivservice.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
Е-mail: office@vniiftri.ru
Принцип действия антенн рупорных четырехгребневые QRH40 (далее - антенна QRH40) состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Антенна QRH40 имеет гибридную конструкцию состоящую из экспоненциальной и рупорной частей.
Экспоненциальная часть антенны QRH40 представляет собой четыре гребня, расширяющихся по экспоненциальному закону, обеспечивающих работу антенны в сверхшироком диапазоне частот.
Рупорная часть антенны QRH40 представляет собой пирамидальный рупор с H-стенками, рассеченными в месте установки экспоненциальных гребней. Рупорная часть антенны выполняет функции директора и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной антенны в Н-плоскости и увеличения коэффициента усиления.
Конструкция изготовлена из металла и имеет общую запитку в вершине рупорной части.
Антенна имеет два коаксиальный входа типа K (розетка), один их которых обеспечивает горизонтальную, а второй - вертикальную поляризацию волны.
Антенна QRH40 может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии.

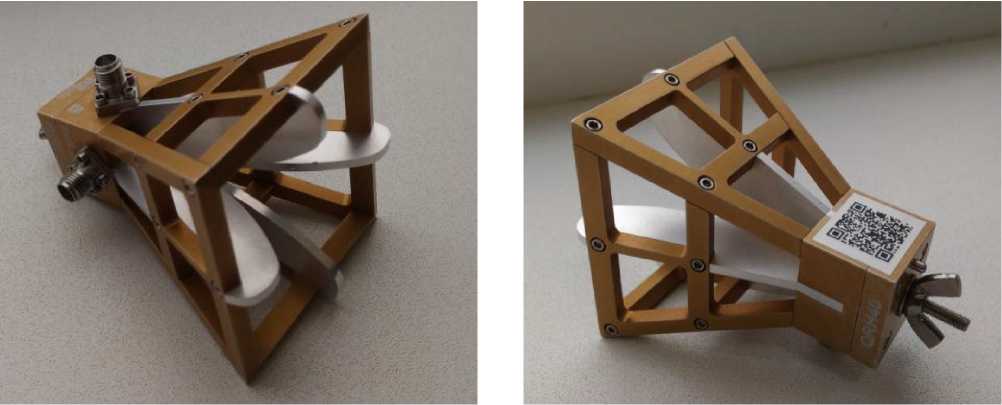

Внешний вид антенны QRH40 приведен на рисунке 1.
Рисунок 1
а) со стороны ВЧ соединителей
б) со стороны маркировок
Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Программное обеспечение отсутствует.
Комплектность антенны QRH40 приведена в таблице 3.
Таблица 3 - Комплектность антенны QRH40
Наименование |
Обозначение |
Количество |
Антенна рупорная четырехгребневая QRH40 |
- |
1 шт. |
Фланец/крепление |
- |
1 шт. |
Футляр для хранения и транспортировки |
- |
1 шт. |
Руководство по эксплуатации |
QRH40-2017 РЭ |
1 экз. |
Методика поверки |
QRH40-2017 МП |
1 экз. |
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц |
от 4 до 40 |
КСВН входа, не более: - в диапазоне частот от 4 до 10 ГГц включ. |
2,4 |
- в диапазоне частот св. 10 до 24 ГГц включ. |
2,2 |
- в диапазоне частот св. 24 до 40 ГГц |
1,9 |
Диапазон изменения коэффициента калибровки, дБ(1 м -1) |
от 35 до 49 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Коэффициент усиления (относительно переднего края антенны), дБ |
от 6 до 16 |
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ |
±2,0 |
Коэффициент кроссполяризации, дБ, не более |
-25 |
Поляризация |
двойная |
Изоляция порта, дБ, более |
30 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип высокочастотного присоединительного соединителя |
К(розетка) |
Номинальное входное сопротивление, Ом |
50 |
Масса, кг, не более |
0,068 |
Габаритные размеры, мм, не более: | |
- длина |
68 |
- ширина |
53 |
- высота |
53 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С |
0 до +50 |
- относительная влажность воздуха при +25 °С, %, не более |
75 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
