Сведения о средстве измерений: 68992-17 Антенны рупорные двухгребневые

Номер по Госреестру СИ: 68992-17
68992-17 Антенны рупорные двухгребневые
(DRH40)

Назначение средства измерений:
Антенны рупорные двухгребневые DRH40 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).

сертификация программного обеспечения

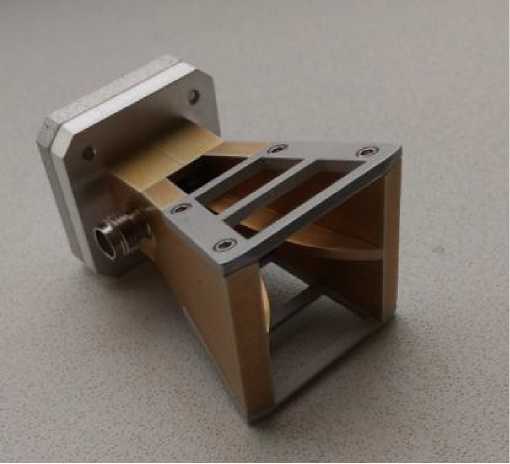

Внешний вид. Антенны рупорные двухгребневые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны рупорные двухгребневые
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 24.10.2022
Номер записи - 160696
ID в реестре СИ - 383096
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, DRH40,

Производитель

Изготовитель - Фирма "RFspin, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2247 от 2017.10.24 Об утверждении типов средств измерений

Наличие аналогов СИ: Антенны рупорные двухгребневые (DRH40)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
68992-17 Антенны рупорные двухгребневые (DRH40)
Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
85100-22 Антенны рупорные (АРЛ-18)
Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК") (РОССИЯ г. Москва)

Все средства измерений Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68990-17
24.10.2022
Антенны рупорные четырехгребневые, QRH40
Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
2 года
68991-17
24.10.2022
Антенны рупорные двухгребневые, DRH67
Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
2 года
68992-17
24.10.2022
Антенны рупорные двухгребневые, DRH40
Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
2 года
68993-17
24.10.2022
Антенны рупорные двухгребневые, DRH18-EX
Фирма "RFspin, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
2 года

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Антенны рупорные (АРЛ-18)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • DRH40
  • 5 0 5 0 2 0 2

    Стоимость поверки Антенны рупорные (АРЛ-18)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист документа «Антенна рупорная двухгребневая DRH40. Руководство по эксплуатации DRH40-2017 РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны, в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к антеннам рупорным двухгребневым DRH40

    ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу DRH40-2017 МП «Инструкция. Антенны рупорные двухгребневые DRH40. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июня 2017 г.

    Основные средства поверки

    • - рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;

    • - вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0, 002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 ± (0,010 - 0,040).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.


    Изготовитель


    Фирма «RFspin, s.r.o.», Чехия
    Адрес: NA Berance 57/2, Dejvice, 160 00 Praha 6, Czech Republic
    E-mail: info@rfspin.cz

    Заявитель


    Общество с ограниченной ответственностью «АйВиСервис» (ООО «АйВиСервис»)
    ИНН 7719451647
    Адрес: 105523, г. Москва, Щелковское шоссе, дом 100, корпус 2, офис 2107
    Телефон: +7 (926) 040 20 20
    Факс: +7 (499) 978 09 03
    E-mail: info@ivs.msk.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
    (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
    Телефон: +7 (495) 526-63-00
    Факс: +7 (495) 526-63-00
    Е-mail: office@vniiftri,ru

    Принцип действия антенн рупорных двухгребневых DRH40 (далее - антенна DRH40) состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

    Антенна DRH40 имеет гибридную конструкцию, состоящую из экспоненциальной и рупорной частей.

    Экспоненциальная часть антенны DRH40 представляет собой два гребня, расширяющихся по экспоненциальному закону, обеспечивающих работу антенны DRH40 в сверхшироком диапазоне частот.

    Рупорная часть антенны DRH40 представляет собой пирамидальный рупор с H-стенками. Рупорная часть антенны DRH40 выполняет функции директора и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной части антенны DRH40 в Н-плоскости и увеличения коэффициента усиления.

    Конструкция антенны DRH40 изготовлена из металла и имеет общую запитку в вершине рупорной части.

    Антенна DRH40 может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии.

    Внешний вид антенны DRH40 приведен на рисунке 1.

    Внешний вид. Антенны рупорные (АРЛ-18), http://oei-analitika.ru

    Рисунок 1

    Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.

    Программное обеспечение отсутствует.


    Комплектность антенн DRH40 приведена в таблице 3.

    Таблица 3 - Комплектность антенн DRH40

    Наименование

    Обозначение

    Количество

    Антенна рупорная двухгребневая DRH40

    -

    1 шт.

    Фланец/крепление

    -

    1 шт.

    Футляр для хранения и транспортировки

    -

    1 шт.

    Руководство по эксплуатации

    DRH40-2017 РЭ

    1 экз.

    Методика поверки

    DRH40-2017 МП

    1 экз.


    Метрологические характеристики приведены в таблице 1.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, ГГц

    от 4 до 40

    КСВН входа, не более

    1,6

    Диапазон изменения коэффициента калибровки, дБ(1 м -1)

    от 35 до 47

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

    ±2,0

    Коэффициент усиления (относительно переднего края антенны), дБ

    от 7 до 19

    Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

    ±2,0

    Коэффициент кроссполяризации, дБ, не более

    -27

    Поляризация

    линейная

    Основные технические характеристики приведены в таблице 2.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип выходного ВЧ соединителя

    К(розетка)

    Номинальное входное сопротивление, Ом

    50

    Масса, кг, не более

    0,075

    Габаритные размеры, мм, не более:

    - длина

    64

    - ширина

    52

    - высота

    44

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от 0 до +50

    - относительная влажность воздуха при +25 °С, %, не более

    75

    - атмосферное давление, кПа (мм рт.ст.)

    от 84 до 106,7 (от 630 до 800)
