Номер по Госреестру СИ: 68729-17
68729-17 Станки специальные вибродиагностические
(СП-180М)
Назначение средства измерений:
Станки специальные вибродиагностические СП-180М (далее - станки СП-180М) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, а также частоты вращения шпинделя.
Внешний вид.
Станки специальные вибродиагностические
Рисунок № 1
Внешний вид.
Станки специальные вибродиагностические
Рисунок № 2
Внешний вид.
Станки специальные вибродиагностические
Рисунок № 3
Внешний вид.
Станки специальные вибродиагностические
Рисунок № 4
Внешний вид.
Станки специальные вибродиагностические
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию, т.к. отсутствует физический доступ к носителю информации и отсутствует программно-аппаратный интерфейс для изменения программы в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
StandDiag.exe update yashma ver 2 11.svy |
Номер версии (идентификационный номер) ПО |
Не ниже 1.58 Не ниже 2.11 |
Цифровой идентификатор ПО |
AD32F5691 E15D3713 |
Другие идентификационные данные |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочной табличке, расположенной на задней панели корпуса пневматического механизма подачи осевой нагрузки, методом наклейки или гравировки и на титульный лист руководства по эксплуатации и/или паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 Подшипники качения. Методы измерения вибрации. Общие положения.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к станкам специальным вибродиагностическим СП-180М
Технические условия ТУ 3818-080-54981193-17 «Станок специальный вибродиагностический СП-180М».
Поверка
Поверкаосуществляется по документу СП-180М.000.000 МП «Станок специальный вибродиагностический
СП-180М. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.06.2017 г.
Основные средства поверки - установка вибрационная поверочная 2-го разряда по
ГОСТ Р 8.800-2012; установка тахометрическая УТ05-60 (государственный реестр СИ № 6840-78).
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и/или в паспорте.
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)
Адрес: 115432, Москва, 2-й Кожуховский проезд, д.29, корп.2, стр.16
ИНН 7722233409
Тел. 223-04-20, факс 223-04-90; E-mail: diamech@diamech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru; Web-сайт: www.vniims.ru
Принцип действия станка СП-180М основан на преобразовании вибрации диагностируемого подшипника в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Станок СП-180М состоит из станины-основания, приводного механизма, шпинделя, пневматического механизма подачи осевой нагрузки, заключенного в специальный корпус, пневматического механизма подачи радиальной нагрузки, шкафа управления и прибора виброизмерительного «ЯШМА» (Государственный реестр СИ № 36859-14).
Измерение параметров вибрации станком СП-180М производится при воздействии на подшипник стандартных значений осевой и радиальной нагрузки с целью осуществления входного контроля подшипников качения.
Общий вид станка специального вибродиагностического СП-180М представлен на рисунке 1. Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа представлен на рисунке 2. Вид сзади корпуса механизма подачи осевой нагрузки с местом крепления маркировочной таблички и нанесением знака утверждения типа представлен на рисунке 3.

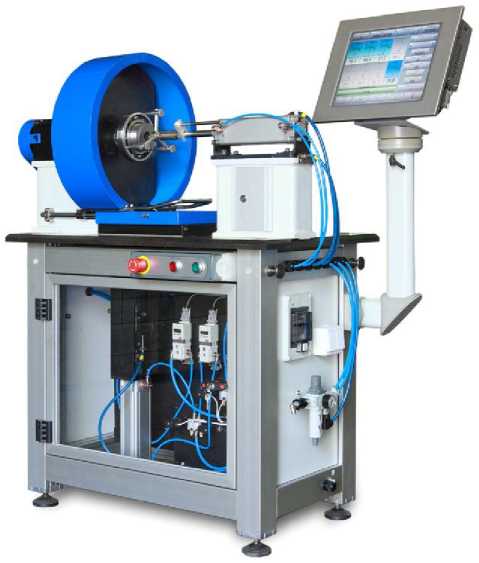

Рисунок 1 - Общий вид станка специального вибродиагностического СП-180М
Место
нанесения
знака
утверждения
типа
Место опломбирования

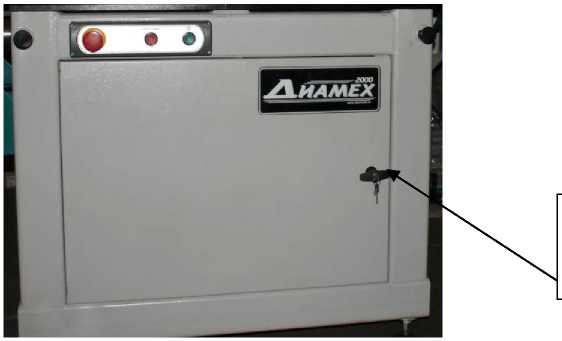

Рисунок 2 - Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа
СТАНОК СОЦИАЛЬНЫЙ ВИвАОДИДГНОСТИЧССКИЙ
Рисунок 3 - Вид сзади корпуса пневматического механизма подачи осевой нагрузки с местом крепления маркировочной таблички и нанесением знака утверждения типа
Таблица 2 -
Наименование характеристики |
Значения |
Диапазон измерений СКЗ виброускорения, м/с2 (дБ, исходное значение виброускорения 3П0-4 м/с2) |
от 1,0 до 100 (от 70,5 до 110,5) |
Диапазон измерений СКЗ виброскорости: - в диапазоне частот от 50 до 300 Гц включ., мм/с (дБ, исходное значение виброскорости 0,05 мкм/с) |
от 0,25 до 14,1 (от 74 до 109) |
- в диапазоне частот св. 300 до 1800 Гц включ., мм/с (дБ, исходное значение виброскорости 0,05 мкм/с) |
от 0,11 до 14,1 (от 67 до 109) |
- в диапазоне частот св. 1800 до 10000 Гц, мм/с (дБ, исходное значение виброскорости 0,05 мкм/с) |
от 0,1 до 14,1 (от 66 до 109) |
Диапазон рабочих частот при измерении виброускорения, Гц |
от 25 до 10000 |
Пределы допускаемой абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц, дБ |
±1,0 |
Пределы допускаемой абсолютной погрешности измерений виброскорости на базовых частотах 160, 640 и 2560 Гц, дБ |
±1,0 |
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения и виброскорости относительно базовых частот в диапазонах частот от 1,2 Fн до 0,8 Fb (где Fb и Fн - соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более |
±1,0 |
Измеряемые частоты вращения шпинделя, об/мин (Гц) |
900; 1800 (15; 30) |
Пределы допускаемой относительной погрешности измерений частоты вращения шпинделя, % |
от -2 до +1 |
Диапазон рабочих температур, °С |
от +17 до +27 |
Габаритные размеры шкафа управления (длинахширинахвысота), мм, не более |
1040х600х900 |
Масса станка, кг, не более |
400 |
Параметры электрического питания:
|
220 или 380 50 |
Средний срок службы, лет Средняя наработка на отказ, ч |
10 30000 |
