Номер по Госреестру СИ: 90793-23
90793-23 Акселерометры пьезоэлектрические
(ВС)
Назначение средства измерений:
Акселерометры пьезоэлектрические ВС (далее - акселерометры) предназначены для измерений виброускорения.
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 1
Внешний вид.
Акселерометры пьезоэлектрические

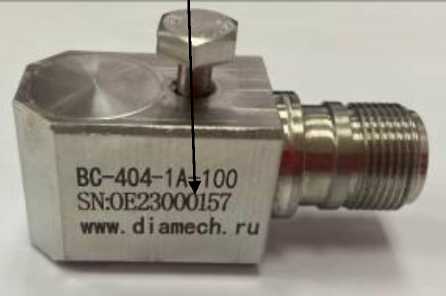

Рисунок № 2
Общие сведения
Дата публикации - 06.08.2025
Срок свидетельства - 19.12.2028
Номер записи - 192709
ID в реестре СИ - 1413065
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВС-404-3С-100, ВС-404-1А-100,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)
№1568 от 2025.08.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Акселерометры пьезоэлектрические (ВС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24386-05 20.06.2027 |
Приборы виброизмерительные, "ЯНТАРЬ" и "ЯНТАРЬ-М" Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68729-17 18.09.2027 |
Станки специальные вибродиагностические, СП-180М Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
39887-20 31.12.2025 |
Приборы виброизмерительные, ОНИКС Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
82673-21 13.08.2026 |
Приборы виброизмерительные, КВАРЦ-2М Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
87469-22 08.12.2027 |
Модули контрольно-измерительные, КИМ 8108 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
87644-22 14.12.2027 |
Приборы виброизмерительные, АГАТ-2 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89316-23 14.06.2028 |
Модули контрольно-измерительные, КИМ8208 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90793-23 19.12.2028 |
Акселерометры пьезоэлектрические, ВС Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
93613-24 29.10.2029 |
Акселерометры низкочастотные, РА059 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Кто поверяет Акселерометры пьезоэлектрические (ВС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ДИАМЕХ 2000" (RA.RU.312595) | 13 | 1 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Акселерометры пьезоэлектрические (ВС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3.3 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-108-54981193-22 «Акселерометры пьезоэлектрические ВС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ
2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Web-сайт: www.diamech.ru
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Адрес места осуществления деятельности: 109052, г. Москва, ул. Смирновская, д. 25, стр. 12
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Web-сайт: www.diamech.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Web-сайт: www.diamech.ru
Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на акселерометр.
Акселерометры имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
К настоящему типу средств измерений относятся акселерометры следующих модификаций: ВС-102-XX-YYY и ВС-404-XX-YYY (где XX - тип выхода акселерометра (1А - двухконтактный разъем, 2С - интегрированный маслостойкий кабель, 3С -интегрированный маслостойкий кабель в металлорукаве); YYY - коэффициент преобразования, мВ/g), которые отличаются номинальным коэффициентом преобразования, диапазоном измерений виброускорения, диапазонами рабочих частот и конструктивным исполнением корпуса.
Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.
Заводские (серийные) номера акселерометров в буквенно-цифровом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского (серийного) номера
ВС-102-XX-YYY
ВС-404-XX-YYY

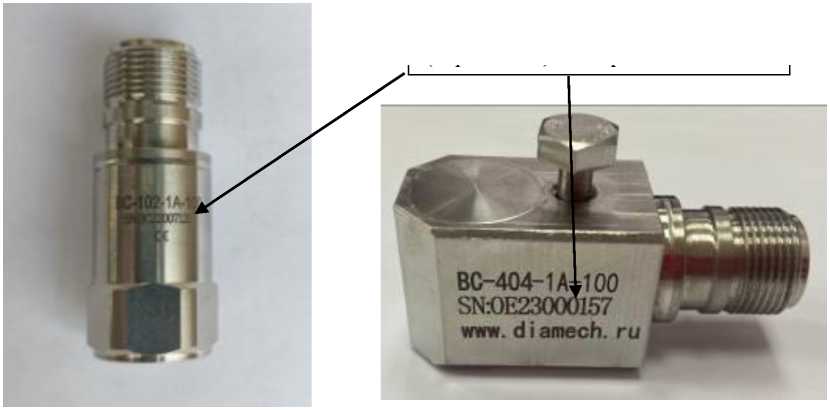

Рисунок 1 - Общий вид акселерометров пьезоэлектрических ВС
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Акселерометр пьезоэлектрический |
ВС |
1 шт. |
|
Руководство по эксплуатации |
ВС.000.00 РЭ |
1 экз. |
|
Паспорт |
ВС.000.00 ПС |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ВС-102- ХХ-100 |
ВС-404- ХХ-100 |
ВС-102-ХХ-500, ВС-404-ХХ-500 | |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
10,2 |
51 | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
± 5 |
± 5 | |
|
Диапазон измерений амплитудных значений виброускорения, м/с2 |
от 0,1 до 200 |
от 0,1 до 98 | |
|
Нелинейность амплитудной характеристики, % |
± 1 |
± 1 | |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±5 %, Гц |
от 2 до 5000 |
от 2 до 3000 | |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±10 %, Гц |
от 1 до 10000 |
- |
от 1 до 5000 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 | |
|
Пределы допускаемого отклонения значений коэффициентов преобразования от номинальных значений, вызванных изменением температуры окружающей среды, %:
|
± 15 ± 10 |
± 15 ± 10 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +120 |
|
Габаритные размеры, мм, не более: - ВС-102-ХХ-100 (длинахдиаметр) |
48х20 |
|
- ВС-102-ХХ-500 (длинахдиаметр) |
52х26 |
|
- BC-404-XX-YYY (длинахширинахвысота) |
56х22х25 |
|
Масса, г, не более: - ВС-102-ХХ-100 |
65 |
|
- ВС-102-ХХ-500 |
100 |
|
- BC-404-XX-YYY |
140 |
