Номер по Госреестру СИ: 89316-23
89316-23 Модули контрольно-измерительные
(КИМ8208)
Назначение средства измерений:
Модули контрольно-измерительные КИМ8208 (далее - модули) предназначены для измерений характеристик абсолютной и относительной вибрации (виброускорения, виброскорости и виброперемещения) роторных машин, применяемых на объектах гидроэнергетики.

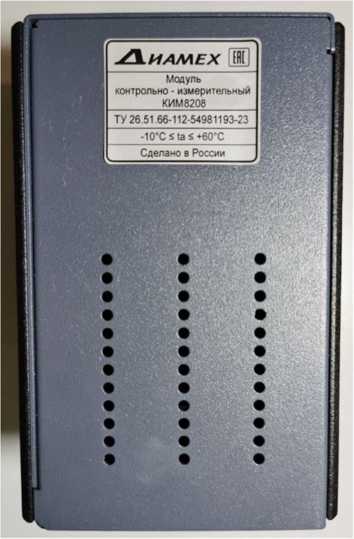

Внешний вид.
Модули контрольно-измерительные
Рисунок № 1
Общие сведения
Дата публикации - 14.06.2023
Срок свидетельства - 14.06.2028
Номер записи - 191294
ID в реестре СИ - 1409218
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1225 от 2023.06.14 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Модули контрольно-измерительные (КИМ8208)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24386-05 20.06.2027 |
Приборы виброизмерительные, "ЯНТАРЬ" и "ЯНТАРЬ-М" Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68729-17 18.09.2027 |
Станки специальные вибродиагностические, СП-180М Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
39887-20 31.12.2025 |
Приборы виброизмерительные, ОНИКС Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
82673-21 13.08.2026 |
Приборы виброизмерительные, КВАРЦ-2М Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
87469-22 08.12.2027 |
Модули контрольно-измерительные, КИМ 8108 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
87644-22 14.12.2027 |
Приборы виброизмерительные, АГАТ-2 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89316-23 14.06.2028 |
Модули контрольно-измерительные, КИМ8208 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90793-23 19.12.2028 |
Акселерометры пьезоэлектрические, ВС Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
93613-24 29.10.2029 |
Акселерометры низкочастотные, РА059 Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Модули контрольно-измерительные (КИМ8208)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ДИАМЕХ 2000" (RA.RU.312595) | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Модули контрольно-измерительные (КИМ8208)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей контрольно-измерительных КИМ8208 состоит из встроенного в модуль ПО и внешнего ПО, устанавливаемого в персональный компьютер, оснащенный операционной системой Microsoft Windows.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается во флэш-память модуля. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Встроенное ПО выполняет функции аналого-цифрового преобразователя электрических сигналов и служит для обработки информации, поступающей от первичных преобразователей. Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО «АЛМАЗ-Монитор» выполняет следующие функции - обработка данных, передаваемых по сети Ethernet, осуществление вычислительных операций.
Внешнее ПО не является метрологически значимым и не даёт доступ к внутренним программным микрокодам модулей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
СМ8А V5 XX.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.01 |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
«АЛМАЗ-Монитор» |
|
Номер версии (идентификационный номер) ПО |
не ниже V8.0 |
Знак утверждения типа
Знак утверждения типананосится на корпус модуля методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Методика выполнения измерений при совместной работе модуля с первичными преобразователями» руководства по эксплуатации КИМ8208.000.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений;
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-112-54981193-23 Модули контрольно-измерительные КИМ8208. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000») ИНН 7722233409
Юридический адрес: 109052, г. Москва, ул. Смирновская, д. 25, с. 12
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000»(ООО «ДИАМЕХ 2000»)
ИНН 7722233409
Адрес: 109052, г. Москва, ул. Смирновская, д. 25, с. 12
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000») ИНН 7722233409
Юридический адрес: 109052, г. Москва, ул. Смирновская, д. 25, с. 12
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Принцип действия модулей основан на осуществлении непрерывного преобразования входных сигналов, поступающих от первичных преобразователей (в состав модулей не входят), выполнении вычислительных операций, а также генерации дискретных и цифровых форм представления выходных сигналов.
В качестве первичных преобразователей при измерении характеристик абсолютной вибрации (виброускорение (A), виброскорость (V), виброперемещение (S)) могут применяться низкочастотные акселерометры со встроенными усилителями заряда.
В качестве первичных преобразователей при измерении относительной вибрации (относительное виброперемещение) могут применяться преобразователи линейных перемещений, включающие вихретоковый датчик и генератор-преобразователь.
Модули содержат 8 каналов преобразования и обработки аналоговой информации в виде сигналов напряжения переменного тока.
В модулях предусмотрена возможность организации информационных связей с оконечными терминалами измерительных комплексов и систем, объединенных сетями передачи данных и коммутирующими устройствами. От внешних управляющих терминалов к модулям поступают команды выбора конфигурации каналов, режима измерений (автономные измерения, получение длинной выборки), цикла измерений, разрешающей способности, уровней аварийной и предупредительной сигнализации (уставок), режима защиты и т.п. Визуализация результатов измерений осуществляется на мониторе внешнего управляющего терминала и включает просмотр текущих значений измеряемых величин, результатов диагностики, архивных данных. Мнемосхема разрабатывается изготовителем в соответствии с требованиями проектной документации.
Модули контрольно-измерительные КИМ8208 встраиваются в шкафы управления и оболочки, предусмотренные проектной документацией. Модули не подлежат пломбированию. Общий вид модулей контрольно-измерительных КИМ8208 представлен на рисунках 1 и 2.
Заводские номера модулей контрольно-измерительных КИМ8208 в числовом формате наносятся на лицевую панель корпуса методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
S3Место нанесения знака утверждения типа
ГЛ1м
Рисунок 1 - Общий вид модулей контрольно-измерительных КИМ8208 (вид спереди)
Рисунок 2 - Общий вид модулей контрольно-измерительных КИМ8208 (вид со стороны установки маркировочной таблички)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Характеристики канала измерений абсолютной вибрации | |
|
Диапазон амплитуды входного напряжения переменного тока в режиме измерений абсолютной вибрации, В |
от 0,001 до 2 |
|
Диапазон измерений амплитудного значения виброускорения (A) при коэффициенте преобразования 10 мВ/(м-с-2), м/с2 |
от 0,1 до 200 (1) |
|
Диапазон измерений СКЗ виброскорости (V) при коэффициенте преобразования 10 мВ/(м-с-2), мм/с |
от 0,07 до 142 (1) |
|
Диапазон измерений размаха виброперемещения (S) при коэффициенте преобразования 10 мВ/(м-с-2), мкм |
от 3,2 до 6400 (1) |
|
Диапазон рабочих частот, Гц |
от 0,5 до 300 |
|
Значение базовой частоты, Гц: - при измерении виброускорения |
159,2 |
|
- при измерении виброскорости |
159,2 |
|
- при измерении виброперемещения |
39,8 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовой частоте, % |
±3 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовой частоте в диапазоне рабочих температур окружающей среды, % |
±4 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты при измерении виброускорения, виброскорости и виброперемещения в диапазоне частот, %: - от 2 Гц до 300 Гц |
±6 |
|
- от 0,5 Гц до 300 Гц |
±15 |
|
Характеристики канала измерений относительной вибрации | |
|
Диапазон амплитуды входного напряжения переменного тока в режиме измерений относительной вибрации, В |
от 0,002 до 2 |
|
Диапазон измерений размаха виброперемещения при коэффициенте преобразования 4 В/мм, мкм |
от 1 до 1000 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 300 |
|
Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения на базовой частоте 45 Гц, % |
±3 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения на базовой частоте 45 Гц в рабочем диапазоне температур, % |
±4 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 45 Гц при измерении виброперемещения в диапазоне частот, %: - от 2 Гц до 300 Гц |
±6 |
|
- от 0,5 Гц до 300 Гц |
±15 |
|
Примечание: (1) - в таблице указаны максимальные значения диапазонов измерений модулей, конкретные | |
|
значения диапазона измерений указываются в паспорте модуля | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
|
Количество запрограммированных каналов, шт. |
от 1 до 8 |
|
Параметры электропитания: - номинальное значение напряжения питания, В |
24 |
|
- номинальное значение потребляемого тока, мА, не более |
112 |
|
Габаритные размеры (длина* высота х ширина), мм, не более |
155*135*90 |
|
Масса, кг, не более |
1,2 |
