Номер по Госреестру СИ: 68728-17
68728-17 Ключи моментные предельные
(Bahco, Irimo)
Назначение средства измерений:
Ключи моментные предельные Bahco, Irimo (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.

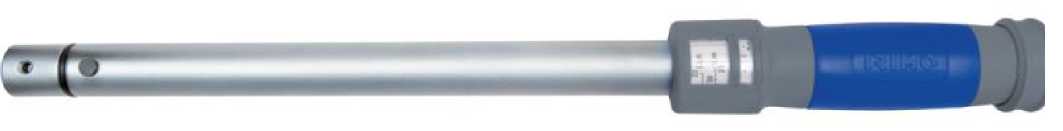

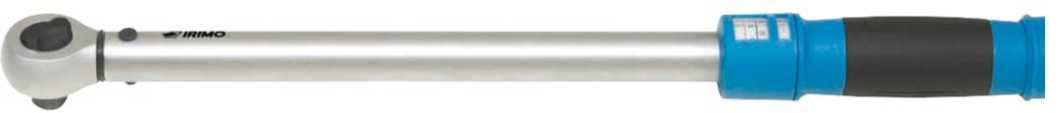

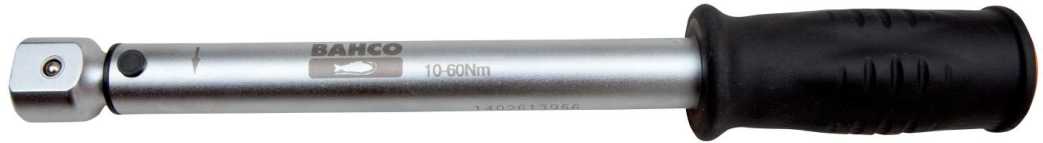

Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.09.2022
Номер записи - 160409
ID в реестре СИ - 382809
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
7445-60, 7445-300, 7445-200, 7445-100А, 7435-5, 7435-340, 7309-60, 7309-30, 70 431, 6000, 7000, мод.7455-340, 6000, 7000, мод.7451-20, 070481, 070471, 070451, 070441, 070431, 070421, 070411, -,
Производитель
Изготовитель - Фирма "SNA Europe SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 591
Выдано извещений - 27
Кол-во периодических поверок - 445
Кол-во средств измерений - 195
Кол-во владельцев - 71
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1950 от 2017.09.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные (Bahco, Irimo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68728-17 Ключи моментные предельные (Bahco, Irimo) Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
81078-20 Ключи моментные предельные NORGAU серии NTW (Нет данных) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61707-15 24.09.2021 |
Ключи динамометрические шкальные, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61727-15 24.09.2021 |
Ключи динамометрические электронные, IZO, TAW Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61730-15 24.09.2021 |
Ключи динамометрические предельные, 6000, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
68728-17 18.09.2022 |
Ключи моментные предельные, Bahco, Irimo Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
77411-20 10.02.2025 |
Ключи моментные электронные, BAHCO серий TAW, TAWM Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77323-20 03.02.2025 |
Ключи моментные предельные, BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Ключи моментные предельные NORGAU серии NTW (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 22 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 16 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ОАО "ГАЗ" (RA.RU.310591) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 19 | 0 | 17 | 2 | 17 | 0 | 17 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УАЗ" (RA.RU.311365) | 9 | 0 | 9 | 0 | 7 | 0 | 7 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 45 | 0 | 45 | 0 | 45 | 0 | 45 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 46 | 14 | 23 | 0 | 14 | 9 | 4 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 2 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 22 | 0 | 19 | 0 | 17 | 0 | 14 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 23 | 0 | 23 | 1 | 5 | 0 | 5 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 31 | 0 | 29 | 8 | 31 | 0 | 29 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 8 | 1 | 7 | 0 | 8 | 1 | 7 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 13 | 0 | 13 | 1 | 13 | 0 | 13 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 22 | 0 | 17 | 0 | 19 | 0 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 0 | 23 | 1 | 9 | 0 | 9 | ||
| ПАО "ГАЗ" (RA.RU.310591) | 25 | 0 | 22 | 5 | 21 | 0 | 21 | |||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 10 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 53 | 0 | 50 | 0 | 45 | 0 | 42 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "НИЖЕГОРОДСКИЕ АВТОКОМПОНЕНТЫ" (RA.RU.314539) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 4 | 0 | 5 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ПАО "ОДК-САТУРН" (1844) | 26 | 0 | 26 | 0 | 26 | 0 | 26 |
Стоимость поверки Ключи моментные предельные NORGAU серии NTW (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
1673 | 4099 |
|
ФБУ Владимирский ЦСМ Владимирская область |
2008 | 4099 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1212 | 4099 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1267 | 4099 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1200 | 4099 |
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным Bahco, Irimo
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки МИ 2593-2000
Техническая документация «SNA Europe SAS», Франция
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SNA Europe SAS», Франция
Адрес: 12-17 allee Rosa Luxemburg, 95000 Cergy, France
Тел.: +81-3-3762-2451, факс: +81-3-3762-2428; E-mail: info@snaeurope.com
Заявитель
Общество с ограниченной ответственностью «Эс-Эн-Эй Юроп (РУС)»
(ООО «Эс-Эн-Эй Юроп (РУС)»)
ИНН 7715252859
Адрес: 141407, Московская область, г. Химки, ул. Панфилова, вл. 21, стр. 1
Тел./факс: +7 (495) 221-5851; E-mail: info.ru@snaeurope.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором или внутренним прямоугольником.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного квадрата с шариковым фиксатором или размером внутреннего прямоугольника.
На ключи наносится маркировка, содержащая верхний и нижний пределы измерений, единицу измерений, рабочее направление действия, название и/или товарный знак изготовителя, заводской номер ключа.
Общий вид ключей представлен на рисунках 1 - 7.

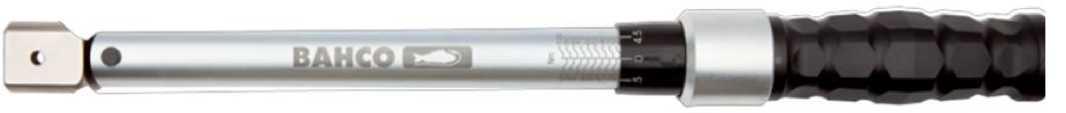

Рисунок 1 - Общий вид ключей Bahco, модификаций 7435-5, 7435-15, 7435-30, 7435-60, 7435-100, 7435-200, 7435-340, 7435-800

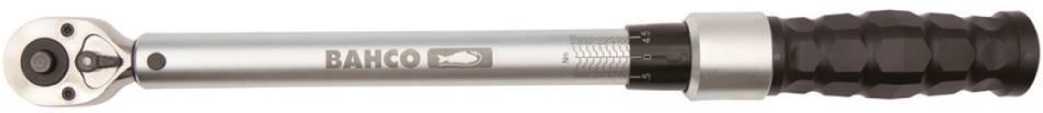

Рисунок 2 - Общий вид ключей Bahco, модификаций 7445-5, 7445-15, 7445-20, 7445-25, 7445-60, 7445-100, 7445-100A, 7445-200, 7445-300, 7445-340, 7445-500, 7445-800
Рисунок 3 - Общий вид ключей Bahco, модификаций 7455-100A, 7455-1000

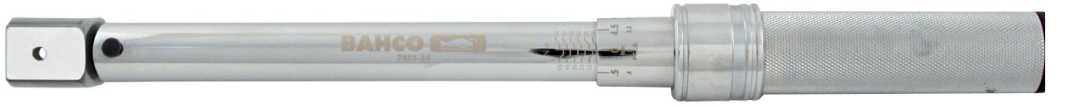

Рисунок 4 - Общий вид ключей Bahco, модификаций 7465-5, 7465-15, 7465-30, 7465-60, 7465-100, 7465-200, 7465-340, 7465-800, 7465-1500
Рисунок 5 - Общий вид ключей Bahco, модификаций 7852Р-200А, 7852Р-340
Рисунок 6 - Общий вид ключей Irimo, модификаций 070411, 070421, 070431, 070441, 070451, 070461, 070471, 070481
Рисунок 7 - Общий вид ключей Irimo, модификаций
7309-30, 7309-60, 7309-125, 7314-200, 7314-335
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ключей моментных предельных Bahco
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
7435-5 |
от 1 до 5 |
от 1 до 5 |
0,1 |
±4 |
|
7435-15 |
от 3 до 15 |
от 3 до 15 |
0,1 | |
|
7435-30 |
от 6 до 30 |
от 6 до 30 |
0,1 | |
|
7435-60 |
от 12 до 60 |
от 12 до 60 |
1 | |
|
7435-100 |
от 20 до 100 |
от 20 до 100 |
1 | |
|
7435-200 |
от 40 до 200 |
от 40 до 200 |
2 | |
|
7435-340 |
от 68 до 340 |
от 68 до 340 |
2 | |
|
7435-800 |
от 160 до 800 |
от 160 до 800 |
5 | |
|
7445-5 |
от 1 до 5 |
от 1 до 5 |
0,01 | |
|
7445-15 |
от 3 до 15 |
от 3 до 15 |
0,1 | |
|
7445-20 |
от 4 до 20 |
от 4 до 20 |
0,1 | |
|
7445-25 |
от 5 до 25 |
от 5 до 25 |
0,1 | |
|
7445-60 |
от 12 до 60 |
от 12 до 60 |
0,5 | |
|
7445-100 |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7445-100A |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7445-200 |
от 40 до 200 |
от 40 до 200 |
2 | |
|
7445-300 |
от 60 до 300 |
от 60 до 300 |
2 | |
|
7445-340 |
от 60 до 340 |
от 68 до 340 |
2 | |
|
7445-500 |
от 100 до 500 |
от 100 до 500 |
5 |
Продолжение таблицы 1
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
7445-800 |
от 150 до 800 |
от 160 до 800 |
5 | |
|
7455-100A |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7455-1000 |
от 200 до 1000 |
от 200 до 1000 |
5 | |
|
7465-5 |
от 1 до 5 |
от 1 до 5 |
0,05 | |
|
7465-15 |
от 3 до 15 |
от 3 до 15 |
0,1 | |
|
7465-30 |
от 6 до 30 |
от 6 до 30 |
0,1 | |
|
7465-60 |
от 12 до 60 |
от 12 до 60 |
0,5 |
±4 |
|
7465-100 |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7465-200 |
от 40 до 200 |
от 40 до 200 |
2 | |
|
7465-340 |
от 68 до 340 |
от 68 до 340 |
2 | |
|
7465-800 |
от 160 до 800 |
от 160 до 800 |
5 | |
|
7465-1500 |
от 300 до 1500 |
от 300 до 1500 |
10 | |
|
7852Р-200А |
от 40 до 200 |
от 40 до 200 |
- | |
|
7852Р-340 |
от 60 до 240 |
от 60 до 240 |
- | |
|
Таблица 2 - Мет] |
рологические характеристики ключей моментных предельных Irimo | |||
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
070411 |
от 4 до 20 |
от 4 до 20 |
0,05 | |
|
070421 |
от 10 до 60 |
от 12 до 60 |
0,125 | |
|
070431 |
от 25 до 125 |
от 25 до 125 |
0,25 | |
|
070441 |
от 40 до 200 |
от 40 до 200 |
0,5 | |
|
070451 |
от 65 до 335 |
от 67 до 335 |
0,5 | |
|
070461 |
от 65 до 335 |
от 67 до 335 |
0,5 | |
|
070471 |
от 150 до 800 |
от 160 до 800 |
2 |
±4 |
|
070481 |
от 300 до 1500 |
от 300 до 1500 |
3 | |
|
7309-30 |
от 6 до 30 |
от 6 до 30 |
0,05 | |
|
7309-60 |
от 10 до 60 |
от 12 до 60 |
0,125 | |
|
7309-125 |
от 25 до 125 |
от 25 до 125 |
0,25 | |
|
7314-200 |
от 40 до 200 |
от 40 до 200 |
0,5 | |
|
7314-335 |
от 65 до 335 |
от 67 до 335 |
0,5 | |
Таблица 3 - Основные технические характеристики ключей моментных предельных Bahco
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
7435-5 |
9x12* |
230 |
235 |
|
7435-15 |
9x12* |
230 |
235 |
|
7435-30 |
9x12* |
828 |
367 |
|
7435-60 |
9x12* |
860 |
360 |
|
7435-100 |
9x12* |
860 |
360 |
|
7435-200 |
14x18* |
1552 |
444 |
|
7435-340 |
14x18* |
1500 |
593 |
|
7435-800 |
24x32* |
5130 |
990 |
Продолжение таблицы 3
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
7445-5 |
6,35 (1/4) |
386 |
258 |
|
7445-15 |
6,35 (1/4) |
300 |
250 |
|
7445-20 |
6,35 (1/4) |
386 |
258 |
|
7445-25 |
6,35 (1/4) |
332 |
277 |
|
7445-60 |
9,5 (3/8) |
960 |
397 |
|
7445-100 |
9,5 (3/8) |
960 |
395 |
|
7445-100A |
12,5 (1/2) |
970 |
395 |
|
7445-200 |
12,5 (1/2) |
1252 |
466 |
|
7445-300 |
12,5 (1/2) |
1453 |
457 |
|
7445-340 |
12,5 (1/2) |
1500 |
615 |
|
7445-500 |
12,5 (1/2) |
4670 |
870 |
|
7445-800 |
12,5 (1/2) |
5130 |
1050 |
|
7455-100A |
12,5 (1/2) |
1281 |
420 |
|
7455-1000 |
25,4 (1) |
6350 |
1100 |
|
7465-5 |
9x12* |
360 |
230 |
|
7465-15 |
9x12* |
377 |
240 |
|
7465-30 |
9x12* |
1022 |
377 |
|
7465-60 |
9x12* |
1028 |
364 |
|
7465-100 |
9x12* |
1035 |
370 |
|
7465-200 |
14x18* |
1260 |
445 |
|
7465-340 |
14x18* |
1501 |
585 |
|
7465-800 |
24x32* |
4720 |
1000 |
|
7465-1500 |
27x36* |
12250 |
1725 |
|
7852Р-200А |
14x18* |
1043 |
404 |
|
7852Р-340 |
14x18* |
1224 |
505 |
|
* - внутренний прямоугольник | |||
Таблица 4 - Основные технические характеристики ключей моментных предельных Irimo
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
070411 |
6,35 (1/4) |
500 |
275 |
|
070421 |
9,5 (3/8) |
800 |
360 |
|
070431 |
12,5 (1/2) |
900 |
420 |
|
070441 |
12,5 (1/2) |
1000 |
460 |
|
070451 |
12,5 (1/2) |
1200 |
520 |
|
070461 |
19,1 (3/4) |
1200 |
520 |
|
070471 |
19,1 (3/4) |
4900 |
1040 |
|
070481 |
25,4 (1) |
8200 |
1250 |
|
7309-30 |
9x12* |
600 |
298 |
|
7309-60 |
9x12* |
700 |
367 |
|
7309-125 |
9x12* |
800 |
422 |
|
7314-200 |
14x18* |
900 |
455 |
|
7314-335 |
14x18* |
1100 |
515 |
|
* - внутренний прямоугольник | |||
Таблица 5 - Основные технические характеристики ключей моментных предельных Bahco, Irimo
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +50 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
