Номер по Госреестру СИ: 61727-15
61727-15 Ключи динамометрические электронные
(IZO, TAW)
Назначение средства измерений:
Ключи динамометрические электронные серий IZO, TAW (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи динамометрические электронные
Рисунок № 1

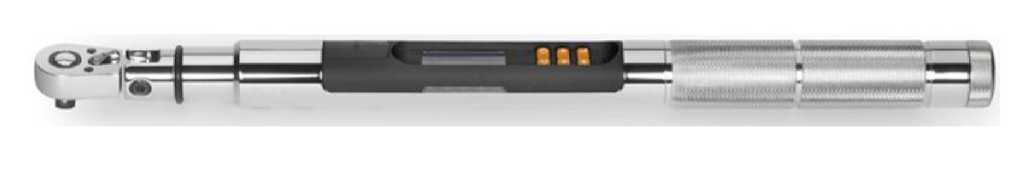

Внешний вид.
Ключи динамометрические электронные
Рисунок № 2
Общие сведения
Дата публикации - 18.04.2022
Срок свидетельства - 24.09.2021
Номер записи -
ID в реестре СИ - 375148
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Ключ динамометрический электронный IZO, Ключ динамометрический электронный, TAWM12340, TAW38135, TAW34800, TAW12340, IZO-DRT-810, IZO-DR-810, IZO-DM-30, IZO-DM-200, IZO-DM-135, IZO-DAG-340, IZO-DAG-135, IZO-DAG-125, IZO-D-340, IZO-D-30, IZO-D-200, IZO-D-135, IZO-D,
Производитель
Изготовитель - Фирма "SNA Europe SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 315
Выдано извещений - 10
Кол-во периодических поверок - 271
Кол-во средств измерений - 49
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2015.09.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи динамометрические электронные (IZO, TAW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SNA Europe SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61707-15 24.09.2021 |
Ключи динамометрические шкальные, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61727-15 24.09.2021 |
Ключи динамометрические электронные, IZO, TAW Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61730-15 24.09.2021 |
Ключи динамометрические предельные, 6000, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
68728-17 18.09.2022 |
Ключи моментные предельные, Bahco, Irimo Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
77411-20 10.02.2025 |
Ключи моментные электронные, BAHCO серий TAW, TAWM Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77323-20 03.02.2025 |
Ключи моментные предельные, BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Ключи динамометрические электронные (IZO, TAW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ОАО "МСЗ" (1831) | 9 | 0 | 9 | 3 | 9 | 0 | 9 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 50 | 5 | 2 | 42 | 1 | 19 | 1 | 18 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ПАО "ГАЗ" (RA.RU.310591) | 77 | 0 | 71 | 3 | 70 | 0 | 70 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 11 | 1 | 0 | 10 | 0 | 6 | 0 | 5 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМС ПРОГРЕСС" (1771) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 20 | 6 | 0 | 20 | 1 | 20 | 0 | 20 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 9 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "НИЖЕГОРОДСКИЕ АВТОКОМПОНЕНТЫ" (RA.RU.314539) | 75 | 30 | 0 | 75 | 1 | 75 | 0 | 75 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |
| ПАО "ОДК-САТУРН" (1844) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Ключи динамометрические электронные (IZO, TAW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
840 | 2328 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4500 | 2328 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2604 | 2328 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2320 | 2328 |
|
ФБУ Тверской ЦСМ Тверская область |
1374 | 2328 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей динамометрических электронных серий IZO, TAW.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Ключи динамометрические электронные серий IZO, TAW. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим электронным серий IZO, TAW
-
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбо
вых соединений. Ключи моментные. Общие технические условия»;
-
2. МИ 2593-2000 «Государственная система обеспечения единства измерений. Клю
чи моментные. Методика поверки»;
-
3. Техническая документация «SNA Europe SAS», Франция.
Поверка
Поверкапроизводится по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей с рабочими эталонами 2- го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью 0,25 %.
Изготовитель
«SNA Europe SAS», Франция
12-17 allee Rosa Luxemburg, 95000 Cergy - France
Тел.: +81-3-3762-2451, факс: +81-3-3762-2428
E-mail: info@snaeurope.com
Заявитель
ООО «Эс-Эн-Эй Юроп (РУС)», г. Химки, ИНН 7715252859 141407, МО, г. Химки, ул. Панфилова, вл.21, стр.1 Телефон/факс: +7 (495) 221-58-51
E-mail: info.ru@snaeurope.com
Испытательный центр
ООО «Автопрогресс-М» 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в корпусе, при приложении нагрузки.
Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.
Ключи состоят из корпуса, рукоятки, электронного табло, гнезда с замком для установки сменных инструментальных насадок или головки с присоединительным квадратом с шариковым фиксатором.
Выпускаемые модели ключей различаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда.
Опломбирование ключей динамометрических электронных серий IZO, TAW не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей динамометрических электронных серий IZO, TAW представлен на рисунке
Серия TAW
Рисунок 1 - Общий вид ключей динамометрических электронных
|
Наименование |
Количество, ед. |
|
Ключ динамометрический |
1 |
|
Руководство по эксплуатации |
1 |
|
Футляр |
1 |
|
Модель |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, при вращении по часовой / против часовой стрелки, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, гнезда, мм |
Масса, г, не более |
Длина, мм, не более |
|
IZO-D-30 |
3-30 |
9x12 |
930 |
410 | ||
|
IZO-D-135 |
13,5-135 |
9x12 |
1000 |
450 | ||
|
IZO-D-200 |
20-200 |
14x18 |
1345 |
535 | ||
|
IZO-D-340 |
34-340 |
14x18 |
1525 |
650 | ||
|
IZO-DR-810 |
81-810 |
20 (3/4) |
4530 |
1320 | ||
|
IZO-DAG-135 |
7-135 |
_1_0 / -1-0 |
Л 1 |
10 (3/8) |
1540 |
495 |
|
IZO-DAG-340 |
34-340 |
±2 / ±2 |
0,1 |
12,5 (1/2) |
1525 |
715 |
|
IZO-DM-30 |
3-30 |
9x12 |
930 |
410 | ||
|
IZO-DM-135 |
13,5-135 |
9x12 |
1000 |
450 | ||
|
IZO-DM-200 |
20-200 |
14x18 |
1345 |
535 | ||
|
IZO-DM-340 |
34-340 |
14x18 |
1525 |
650 | ||
|
IZO-DRM-810 |
81-810 |
20 (3/4) |
4530 |
1320 | ||
|
TAWM1430 |
1,5-30 |
0,1 |
6,3 (1/4) |
890 |
358 | |
|
TAWM38135 |
6,8-135 |
1 |
10 (3/8) |
1410 |
480 | |
|
TAWM12340 |
17-340 |
1 |
12,5 (1/2) |
2040 |
678 | |
|
TAWM34800 |
40,7-814 |
±2 / ±3* |
1 |
20 (3/4) |
4750 |
1235 |
|
TAWM930A |
1,5-30 |
±4 /±6** |
0,1 |
9x12 |
480 |
337 |
|
TAW1430 |
1,5-30 |
±8 /±10*** |
0,1 |
6,3 (1/4) |
890 |
358 |
|
TAW38135 |
6,8-135 |
1 |
10 (3/8) |
1410 |
480 | |
|
TAW12340 |
17-340 |
1 |
12,5 (1/2) |
2040 |
678 | |
|
TAW34800 |
40,7-814 |
1 |
20 (3/4) |
4750 |
1235 |
- в диапазоне измерений от 20 до 100 %
* - в диапазоне измерений от 10 до 19 % ** - в диапазоне измерений от 5 до 9 %
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 20 до плюс 60°С.
