Номер по Госреестру СИ: 61707-15
61707-15 Ключи динамометрические шкальные
(7000)
Назначение средства измерений:
Ключи динамометрические шкальные серии 7000 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

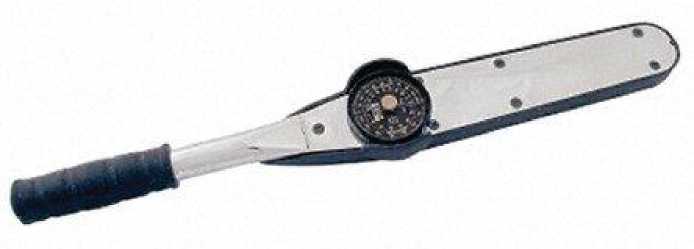

Внешний вид.
Ключи динамометрические шкальные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 24.09.2021
Номер записи -
ID в реестре СИ - 375126
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модель 7454-1400, ВАНСО 7454-350, 7454-800, 7454-70, 7454-480, 7454-35, 7454-3, 7454-1400, 7454-140, 7000,
Производитель
Изготовитель - Фирма "SNA Europe SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 33
Выдано извещений - 1
Кол-во периодических поверок - 19
Кол-во средств измерений - 3
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№281 от 2019.02.20 О переоформлении свидетельства об утверждении типа средства измерений № 61707/1 "Толщиномеры ультразвуковые "АЛТЕК" АТ-17" и внесении изменений в описание типа
№1126 от 2015.09.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи динамометрические шкальные (7000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SNA Europe SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61707-15 24.09.2021 |
Ключи динамометрические шкальные, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61727-15 24.09.2021 |
Ключи динамометрические электронные, IZO, TAW Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61730-15 24.09.2021 |
Ключи динамометрические предельные, 6000, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
68728-17 18.09.2022 |
Ключи моментные предельные, Bahco, Irimo Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
77411-20 10.02.2025 |
Ключи моментные электронные, BAHCO серий TAW, TAWM Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77323-20 03.02.2025 |
Ключи моментные предельные, BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Кто поверяет Ключи динамометрические шкальные (7000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 8 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ПАО "ОДК-САТУРН" (1844) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Ключи динамометрические шкальные (7000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
2231 | 2422 |
|
ФБУ Владимирский ЦСМ Владимирская область |
2677 | 2422 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2357 | 2422 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей динамометрических шкальных серии 7000.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Ключи динамометрические шкальные серии 7000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим шкальным серии 7000-
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
-
2. Техническая документация «SNA Europe SAS», Франция.
Поверка
Поверкапроизводится по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей с рабочими эталонами 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью 1 %
Изготовитель
«SNA Europe SAS», Франция12-17 allee Rosa Luxemburg, 95000 Cergy - France
Тел.: +81-3-3762-2451, факс: +81-3-3762-2428
E-mail: info@snaeurope.com
Лист № 3 Всего листов 3
Заявитель
ООО «Эс-Эн-Эй Юроп (РУС)», г. Химки, ИНН 7715252859 141407, МО, г. Химки, ул. Панфилова , вл.21, стр.1 Телефон/факс: +7 (495) 221-58-51
E-mail: info.ru@snaeurope.com
Испытательный центр
Метрологический центр ООО «Автопрогресс-М» 123308, г. Москва, ул. Мневники, д. 3 корп. 1. Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение, измеряемое индикатором.
Ключи состоят из рукоятки и корпуса с закрепленной на нем измерительной шкалой, торцевого квадрата с шариковым фиксатором или гнезда под сменные инструментальные насадки.
Выпускаемые модели отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда или размером присоединительного квадрата.
Ключи динамометрические шкальные серии 7000 имеют круговую шкалу, торцевой квадрат жестко прикреплен поперек корпуса ключа.
Опломбирование ключей динамометрических шкальных серии 7000 не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Серия 7000
|
Модель |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, гнезда, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
7454-3 |
0,7-3,5 |
±4 |
0,1 |
6,3 (1/4) |
499 |
292 |
|
7454-9 |
1,8-9,0 |
0,2 |
6,3 (1/4) |
499 |
292 | |
|
7454-18 |
3,6-18,0 |
0,5 |
10 (3/8) |
499 |
292 | |
|
7454-35 |
7-35 |
1 |
10 (3/8) |
499 |
292 | |
|
7454-70 |
14-70 |
2 |
10 (3/8) |
726 |
381 | |
|
7454-140 |
28-140 |
5 |
12,5 (1/2) |
1680 |
552 | |
|
7454-240 |
48-240 |
5 |
12,5 (1/2) |
1680 |
552 |
|
Модель |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, гнезда, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
7454-350 |
70:350 |
±4 |
10 |
12,5 (1/2) |
1680 |
552 |
|
7454-480 |
96:480 |
10 |
20 (3/4) |
5430 |
711 | |
|
7454-800 |
160:800 |
20 |
20 (3/4) |
6730 |
1194 | |
|
7454-1400 |
280:1400 |
25 |
25 (1) |
9000 |
1880 | |
|
7454-800E |
160:800 |
20 |
20 (3/4) |
6730 |
1194 | |
|
7454-1400E |
280:1400 |
25 |
25 (1) |
9000 |
1880 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 20 до плюс 60°С.
