Номер по Госреестру СИ: 68466-17
68466-17 Датчики расхода
(ДРС)
Назначение средства измерений:
Датчики расхода ДРС предназначены для измерений объема и объемного расхода жидкости.
Внешний вид.
Датчики расхода

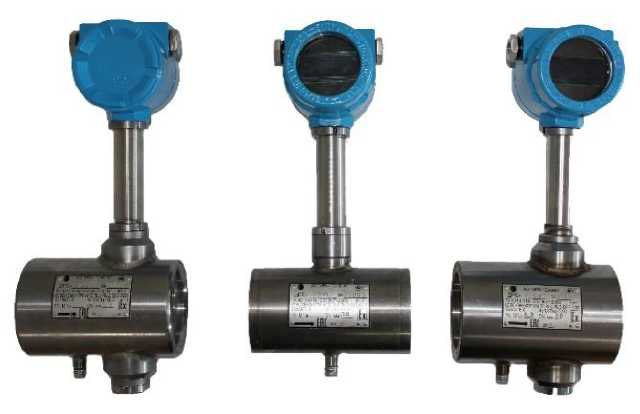

Рисунок № 1
Внешний вид.
Датчики расхода

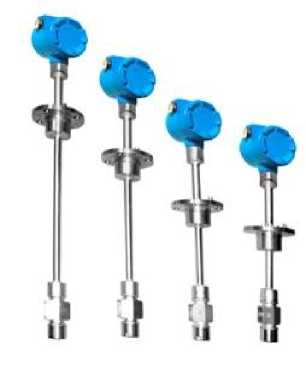

Рисунок № 2
Внешний вид.
Датчики расхода

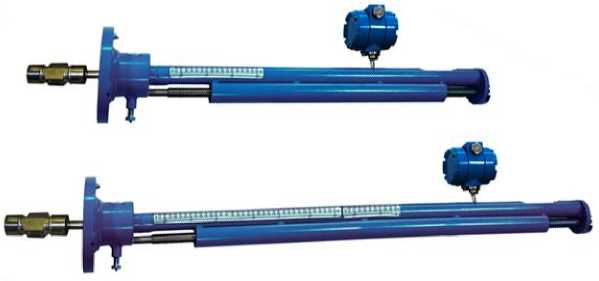

Рисунок № 3
Внешний вид.
Датчики расхода

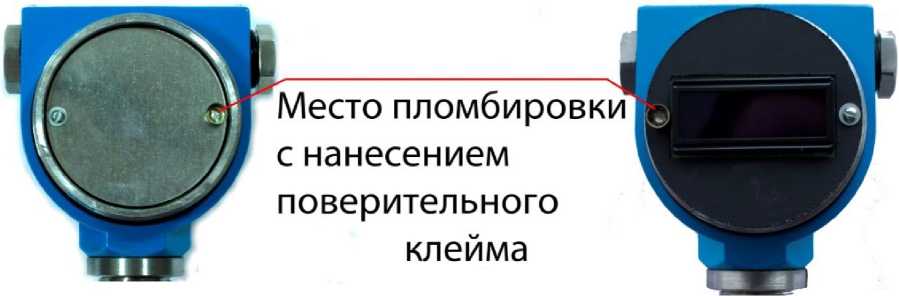

Рисунок № 4
Общие сведения
Дата публикации - 22.01.2025
Срок свидетельства - 30.08.2027
Номер записи - 160122
ID в реестре СИ - 382522
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДРС 25Вн, ДРС 25, ДРС 200ИЦ, ДРС 200, ДРС 100М, ДРС -50, ДРС -25Г, ДРС -25, ДРС 500МГ, ДРС, Датчик расхода ДРС-500М, Датчик расхода, 52039, 500М, 50 Вн, 25А, 25 АИГЦ, 100М, -,
Производитель
Изготовитель - Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 25342
Выдано извещений - 166
Кол-во периодических поверок - 8011
Кол-во средств измерений - 8585
Кол-во владельцев - 111
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 7731 дн.
Приказы РСТ, где упоминается данный тип СИ
№113 от 2025.01.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1828 от 2017.08.30 Об утверждении типов средств измерений
№1776 от 2022.07.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2731 от 2022.11.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№3102 от 2022.12.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2635 от 2025.12.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Датчики расхода (ДРС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68466-17 30.08.2027 |
Датчики расхода, ДРС Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
79771-20 |
Система измерений количества и показателей качества продукта № 1103, Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
86814-22 |
Системы измерений количества и параметров топливного газа на газотурбинной электростанции Ванкорского месторождения, Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
87470-22 |
Система измерительная тепловой энергии и количества теплоносителя на площадке УПТГ-2 АО "Востсибнефтегаз", Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
87654-22 |
Система измерений количества и параметров топливного газа на газотурбинной электростанции Ванкорского месторождения АО "Ванкорнефть", Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
89640-23 |
Система измерений количества и параметров газа для учета газа на газораспределительной станции Головные - ПТВ-1 № 0051, Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
3 года |
|
90784-23 |
Система измерений количества и параметров газа в блоке подготовки газа ООО "Аггреко Евразия" на Ичединском месторождении, Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
3 года |
|
93283-24 |
Система измерений количества и параметров нефтяного газа после сепарации продукции скважин ГЗУ 4, Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
93284-24 |
Система измерений количества и параметров нефтяного газа после сепарации продукции скважин ГЗУ Чумаковское, Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
93285-24 |
Система измерений количества и параметров нефтяного газа после сепарации продукции скважин ГЗУ 1, Обозначение отсутствует Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
93637-24 30.10.2029 |
Влагомеры многофазные поточные, ВМП Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
94879-25 13.03.2030 |
Расходомеры многофазные, РМП Акционерное общество "Инженерно-производственная фирма "СИБНЕФТЕАВТОМАТИКА" (АО "ИПФ "СибНА") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Датчики расхода (ДРС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2112 | 46 | 0 | 2058 | 5 | 2059 | 0 | 2057 | ||
| ООО "НМОП" (RA.RU.311359) | 19 | 0 | 19 | 1 | 19 | 0 | 19 | |||
| ООО "ЛУКОЙЛ-КМН" (RA.RU.310587) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ОРОН" (RA.RU.312583) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (1314) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 0 | 14 | 7 | 16 | 0 | 14 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| АО "ИПФ "СИБНА" (RA.RU.311696) | 11196 | 157 | 10933 | 263 | 0 | 11188 | 10933 | 255 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 2612 | 102 | 974 | 1638 | 3 | 2612 | 974 | 1638 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 28 | 0 | 28 | 10 | 24 | 0 | 24 | ||
| ООО "ММЦ" (РОСС RU.0001.310259) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 284 | 138 | 103 | 0 | 234 | 138 | 96 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 611 | 12 | 0 | 560 | 56 | 611 | 0 | 560 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 203 | 4 | 4 | 196 | 2 | 189 | 4 | 185 | |
| ООО "АСУМС" (RA.RU.312418) | 91 | 20 | 0 | 91 | 5 | 91 | 0 | 91 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 29 | 0 | 25 | 11 | 26 | 0 | 24 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 3233 | 2041 | 409 | 3 | 2389 | 1985 | 404 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1000 | 25 | 1 | 999 | 3 | 742 | 1 | 741 | ||
| ООО "ОЙЛ-ТЕЛЕКОМ" (RA.RU.312158) | 31 | 0 | 31 | 7 | 31 | 0 | 31 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 28 | 0 | 28 | 12 | 27 | 0 | 27 | |||
| ООО "ОРОН" (RA.RU.312583) | 56 | 2 | 0 | 48 | 0 | 46 | 0 | 46 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 34 | 0 | 34 | 3 | 32 | 0 | 32 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО "ЭРИС" (RA.RU.310699) | 75 | 2 | 8 | 62 | 8 | 28 | 3 | 25 | ||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЛУКОЙЛ-КМН" (RA.RU.310587) | 39 | 0 | 36 | 1 | 6 | 0 | 6 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 897 | 31 | 3 | 888 | 25 | 890 | 3 | 887 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 520 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (01.00315-2011) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (РОСС RU.0001.310325) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 83 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1358 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 341 | 92 | 249 | 0 | 299 | 80 | 219 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 8 | 0 | 8 | 2 | 8 | 0 | 8 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 14 | 0 | 14 | 0 | 2 | 0 | 2 | ||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 140 | 7 | 0 | 140 | 1 | 140 | 0 | 140 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 126 | 124 | 2 | 0 | 126 | 124 | 2 |
Стоимость поверки Датчики расхода (ДРС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
3463 | 2692 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
3186 | 2692 |
|
ФБУ Тюменский ЦСМ Тюменская область |
1428 | 2692 |
Программное обеспечение
Программное обеспечение датчиков расхода ДРС является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самоди-агностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение датчиков расхода ДРС предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Идентификационные данные программного обеспечения датчиков расхода ДРС приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
VFD |
VFD |
|
Номер версии (идентификационный номер) ПО |
7 |
8 |
|
Цифровой идентификатор ПО |
0x2E39 |
0x2C44 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
CRC16 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Предусмотрено механическое опломбирование датчиков расхода ДРС.
Программное обеспечение датчиков расхода ДРС не влияет на метрологические характеристики.
Знак утверждения типа
Знак утверждения типананосится в центральную часть титульного листа руководства по эксплуатации, паспорта типографским способом, а также на табличку, размещенную на корпусе датчика расхода ДРС методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам расхода ДРС
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ТУ 4213-035-12530677-2016 Датчики расхода ДРС. Технические условия
Поверка
Поверкаосуществляется по документу МП 0596-1-2017 «Инструкция. ГСИ. Датчики расхода ДРС. Методика поверки», утвержденному ФГУП «ВНИИР» 6 июня 2017 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости 2-го разряда
по ГОСТ 8.374-2013 и (или) по ГОСТ 8.142-2013 с соотношением пределов допускаемой относительной погрешности эталона к пределам погрешности поверяемого датчика расхода ДРС не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт датчика расхода ДРС, а также на специальную мастику, установленную в соответствии с рисунком 4.
Изготовитель
Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»)ИНН 7203069360
Адрес: 625014, Россия, Тюменская область, г. Тюмень, ул. Новаторов, 8
Телефон: (3452) 225-460, 225-457, факс: (3452) 225-529
Web-сайт: http://sibna.ru
Е-mail: sibna@sibna.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Е-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия датчиков расхода ДРС основан на эффекте Кармана, состоящего в том, что под действием потока у кромок тела обтекания, возникают чередующиеся вихри, перемещающиеся вместе с потоком. Частота срыва вихрей с тела обтекания пропорциональна скорости потока и объемному расходу жидкости. Посредством интегрирования объемного расхода определяется значение объема протекшей жидкости.
В датчиках расхода ДРС используются акустический и ультразвуковой методы определения частоты срыва вихрей с тела обтекания. При акустическом методе частота срыва вихрей с тела обтекания определяется двумя пьезоэлектрическими датчиками давления, установленными у верхнего торца тела обтекания, посредством регистраций пульсации давления.
При ультразвуковом методе производится генерирование ультразвукового сигнала перпендикулярно оси тела обтекания от пьезоизлучателя к пьезоприемнику. При взаимодействии с вихрем происходит модулирование ультразвукового сигнала по фазе.
Полученный ультразвуковым или акустическим методом определения частоты срыва вихрей с тела обтекания сигнал подвергается обработке и преобразуется в частотный сигнал, пропорциональный объемного расходу протекающей жидкости.
Датчики расхода ДРС имеют частотный выход и токовый выход в диапазоне значений силы тока от 4 до 20 мА с реализацией цифрового промышленного протокола передачи данных HART или цифровой интерфкйс RS-485 с протоколом Modbus RTU.
Датчики расхода ДРС состоят из первичного преобразователя расхода и смонтированного на нем электронного преобразователя.
Электронный преобразователь состоит из корпуса, в котором расположены плата преобразования, плата интерфейса и плата коммутации. Электронный преобразователь может иметь плату индикации со встроенным двухстрочным символьным индикатором по технологии OLED.
Датчики расхода ДРС выпускаются в модификациях: ДРС, ДРС.З и ДРС.ЗЛ.
Датчики расхода ДРС модификации ДРС.З имеют зондовое исполнение и изготавливаются для трубопроводов с номинальными диаметрами от DN 100 от DN 1000. Первичные преобразователи расхода датчиков расхода ДРС модификации ДРС.З состоят из измерительного зонда, устанавливаемого на оси трубопровода.
Датчики расхода ДРС модификации ДРС.ЗЛ имеют зондовое исполнение выполненные и применяются для трубопроводов с номинальными диаметрами от DN 200 от DN 1000. Первичные преобразователи расхода датчиков расхода ДРС модификации ДРС.ЗЛ состоят из измерительного зонда со специальным лубрикаторным устройством, устанавливаемым на оси трубопровода.
Датчики расхода ДРС модификации ДРС имеют без фланцевое конструктивное исполнение и изготавливаются с номинальными диаметрами от DN 50 до DN 150. Соединение с трубопроводом датчиков расхода ДРС модификации ДРС исполнения Н осуществляется по фланцевому типу «Сэндвич» или при помощи быстроразъемного фланцевого соединения.
Датчики расхода ДРС выпускаются в следующих исполнениях: Г, А, И, М, Н. Ц Отличия исполнений датчиков расхода ДРС:
- исполнение И - характеризуется наличием у электронного преобразователя встроенного двухстрочного символьного индикатора по технологии OLED. Все датчики расхода ДРС кроме исполнения ДРС модификации Н могут выпускаться в исполнении И;
- исполнение Г - характеризуется применением акустического метода съема сигнала , при отсутствии в маркировки обозначения «Г» в модификации ДРС применяется ультразвуковой метод съема сигнала;
- исполнение М - имеют отличительное конструктивное исполнение проточной части, присоединительных размеров первичного преобразователя;
- исполнение Н - конструктивное исполнение на давление измеряемой среды до 4 Мпа, имеют быстроразъемное фланцевое соединение;
- исполнение А - имеют отличительное конструктивное исполнение проточной части, присоединительных размеров первичного преобразователя;
- исполнение Вн - имеет взрывозащищенное исполнение вида Exd. Все датчики расхода ДРС могут выпускаться в исполнении Вн.
- исполнение Ц (без токового выхода ) - имеет цифровой порт RS-485 с протоколом Modbus RTU.
Пример маркировки датчиков расхода ДРС: датчик расхода ДРС модификации ДРС-25-МИГВн - датчик расхода ДРС модификации ДРС исполнений М, И, Г, Вн. Числовое значение после обозначения модификации соответствует исполнению датчика расхода в соответствии с:
- диапазоном измерений объемного расхода измеряемой среды для модификации ДРС;
- номинальным диаметром трубопровода для модификации ДРС.З(Л).
Общий вид датчиков расхода ДРС модификации ДРС приведен на рисунке 1, датчиков расхода ДРС модификации ДРС.З приведен на рисунке 2, датчиков расхода ДРС модификации ДРС.З(Л) приведен на рисунке и 3.
Пломбировка от несанкционированного доступа датчиков расхода ДРС осуществляется нанесением знака поверки давлением на специальную мастику, установленную в чашечке винта крепления платы индикации или защитного экрана, расположенных под передней крышкой электронного преобразователя. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.
Рисунок 1 - Общий вид датчиков расхода ДРС модификации ДРС
Рисунок 2 - Общий вид датчиков расхода ДРС модификации ДРС.З
Рисунок 3 - Общий вид датчиков расхода ДРС модификации ДРС.З(Л)
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки датчиков расхода ДРС
|
п | ||
|
Место пломбировки с нанесением поверительного клейма |
L |
--■ ** |
|
F |
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик расхода ДРС |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 комп. |
|
Руководство по эксплуатации |
345.01.00.000-01 РЭ 345.01.00.000-02 РЭ 345.02.00.000-01 РЭ |
1 экз. |
|
Паспорт |
345.01.00.000-01 ПС 345.01.00.000-02 ПС 345.02.00.000-01 ПС |
1 экз. |
|
Методика поверки |
МП 0596-1-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды при использовании импульсного выхода и (или) индикатора, %
|
±1,0; ±1,5* ±1,5; ±2,5* ±4,0 ±5,0 |
|
Пределы допускаемой основной приведенной к наибольшему значению объемного расхода погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды при использовании токового выхода, % |
±2,5 |
|
Пределы допускаемой дополнительной погрешности датчиков расхода ДРС модификации ДРС исполнения Г при объемном содержании свободного газа в измеряемой среде до 5 %, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды, вызванные изменением температуры измеряемой среды на каждые 10 °С от 20 °С, % |
±0,35 |
|
Пределы допускаемой дополнительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды, вызванные изменении вязкости измеряемой среды на каждые 2Д10-6 м2/с от значения вязкости 1Д10-6 м2/с, %
|
±0,35 ±0,35 |
|
* - в соответствии с заказом | |
Таблица 3 - Значения диапазонов измерений расхода и номинальных диаметров датчиков расхода ДРС
|
Модификация и исполнение датчиков расхода |
Номинальный диаметр |
Наименьший расход, Qнаим*., м /ч |
Переходной расход, Qпер. *, м3/ч |
Наибольший расход, Q^uS., м3/ч |
|
ДРС-12А |
DN50 |
0,15 |
0,2 |
12 |
|
ДРС-12М |
DN50 | |||
|
ДРС-25А |
DN50 |
0,6 |
0,8 |
30 |
|
ДРС-25АГ |
DN50 |
0,8 |
1 | |
|
ДРС-25М |
DN50 |
0,6 |
0,8 |
30 |
|
ДРС-25МГ |
DN50 |
0,8 |
1,0 | |
|
ДРС-25 |
DN80/100 |
0,8 |
1 |
25 |
|
ДРС-25Г |
DN100 |
1,0 |
1,25 | |
|
ДРС-50 |
DN80/100 |
1,25 |
2 |
62,5 |
|
ДРС-50Г |
DN100 |
2 |
2,5 | |
|
ДРС-100М |
DN80 |
2,5 |
3 |
100 |
|
ДРС-100МГ |
DN80 | |||
|
ДРС-200 |
DN100 |
5 |
8 |
200 |
|
ДРС-200Г |
DN100 | |||
|
ДРС-200М |
DN100 |
4 |
5 |
200 |
|
ДРС-200МГ |
DN100 | |||
|
ДРС-300 |
DN100 |
10 |
12 |
300 |
|
ДРС-300Г |
DN100 | |||
|
ДРС-500М |
DN150 |
12,5 |
15 |
500 |
|
ДРС-500МГ |
DN150 | |||
|
ДРС-500Н |
DN150 |
12,5 |
15 |
500 |
|
ДРС.З-100 |
DN100 |
5 |
10 |
200 |
|
ДРС.З-150 |
DN150 |
10 |
20 |
450 |
|
ДРС.З-200 |
DN200 |
20 |
40 |
800 |
|
ДРС.З-300 |
DN300 |
30 |
60 |
1250 |
|
ДРС.З-400 |
DN400 |
50 |
100 |
2000 |
|
ДРС.З-500 |
DN500 |
80 |
160 |
3125 |
|
ДРС.З-600 |
DN600 |
100 |
200 |
4500 |
|
ДРС.З-700 |
DN700 |
150 |
300 |
6125 |
|
ДРС.З-800 |
DN800 |
200 |
400 |
8000 |
|
ДРС.З-1000 |
DN1000 |
300 |
600 |
12500 |
|
ДРС.ЗЛ-200 |
DN200 |
20 |
40 |
800 |
|
ДРС.ЗЛ-300 |
DN300 |
30 |
60 |
1250 |
|
DN400 |
50 |
100 |
2000 | |
|
DN500 |
80 |
160 |
3125 | |
|
ДРС.ЗЛ |
DN600 |
100 |
200 |
4500 |
|
DN700 |
150 |
300 |
6125 | |
|
DN800 |
200 |
400 |
8000 | |
|
DN1000 |
300 |
600 |
12500 | |
|
* - при работе на средах с вязкостью свыше 1,0-10-6 м2/с - наименьший объемный расход измеряемой | ||||
|
среды и переходной расход измеряемой среды должны определяться по формулам: | ||||
|
Qнаим. |
Qнаим.*•n•106, м3/ч; | |||
|
Qпер. = |
Опер.^У’Ю, м3/ч. | |||
|
где n - вязкость измеряемой среды, м |
/с | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Вода, нефть, нефтепродукты и другие, неагрессивные к стали марки 12Х18Н10Т и 20Х13 по ГОСТ 5632 жидкости |
|
Концентрация солей измеряемой среды, г/дм3, не более |
20,0 |
|
Концентрация твердых частиц с максимальным поперечным сечением до 3 мм, г/дм3, не более |
1,0 |
|
Объемное содержание свободного газа в измеряемой среде для датчиков расхода ДРС кроме датчиков расхода ДРС модификации ДРС исполнения Г, %, не более |
не допускается |
|
Объемное содержание свободного газа в измеряемой среде для датчиков расхода ДРС модификации ДРС исполнения Г, %, не более |
5 |
|
Температура измеряемой среды, °С |
от 0 до +150 |
|
Интерфейсы связи |
аналоговый (4-20 мА), частотный, RS-485 |
|
Наименьшее избыточное давление, МПа, не менее |
Рп+0,05 |
|
Гидравлическое сопротивление ДРС при Qj^. и при вязкости измеряемой среды не более 1Д10-6 м2/с, МПа, не более |
0,1 |
|
Наибольшее избыточное давление, МПа, не более:
|
6,3; 25 4 4; 16 4 |
|
Вязкость измеряемой среды, м2/с, не более
|
12,0М0-6 4,0М0-6 2,0М0-6 |
|
Условия эксплуатации:
|
от -45 до +50 95 от 84 до 107 |
|
Напряжение питания, В |
24±4 |
|
Потребляемая мощность, В •А, не более |
1,0 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 75000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP57 или IP68 |
|
Вид взрывозащиты для всех датчиков расхода ДРС Вид взрывозащиты для исполнений Вн |
ExnAIIT6 Х 1ЕхёПСТ6Х |
|
Рп - давление насыщенного пара измеряемой среды, МПа | |
