МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии _0Т «__ »    _ека_ря    2025 _Г. № ²⁶³⁵

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 65766-16                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Калибратор-измеритель напряжения и силы тока Keithley 2612 Назначение средства измерений

Калибратор-измеритель напряжения и силы тока Keithley 2612 (далее - калибратор-измеритель) предназначен для воспроизведения и измерения напряжения и силы постоянного тока.

Описание средства измерений

Принцип действия измерителя основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код. Управление режимами работы производится с лицевой панели или дистанционно. Параметры используемых режимов работы, а также значения воспроизводимых или измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.

Конструктивно калибратор-измеритель выполнен в виде моноблока в настольном исполнении. Общий вид калибратора-измерителя с указанием мест нанесения знака утверждения типа, заводского номера и знака поверки приведен на рисунке 1. Конструкция корпуса позволяет пользователю осуществить пломбирование калибратора-измерителя от несанкционированного доступа. Пломбирование от несанкционированного доступа производится путем нанесения оттиска клейма на пломбировочною мастику в чашечке винта крепления на задней панели. Место нанесения заводского номера - задняя панель корпуса; способ нанесения - наклейка; формат - цифровой код, состоящий из арабских цифр. Место нанесения знака утверждения типа - правый верхний угол передней панели. Калибратор-измеритель заводской номер № 1185192.

Место нанесения заводского номера

Место нанесения знака поверки

Место нанесения знака утверждения типа

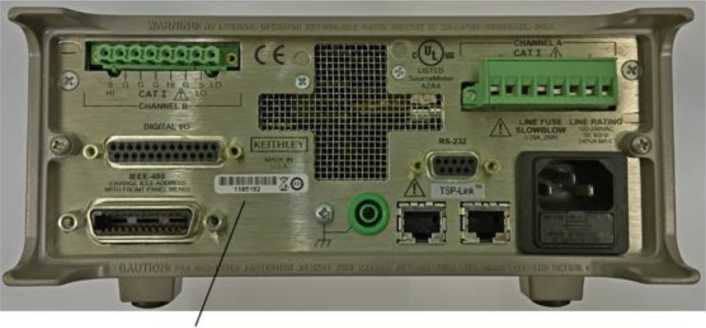

Рисунок 1 - Общий вид калибратора-измерителя с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера

Программное обеспечение измерителя встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителя представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения измерителя

Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится в виде наклейки на переднюю панель калибратора-измерителя, а также типографским методом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе «Проведение измерений» руководства пользователя «Калибраторы-измерители напряжения и силы тока Keithley серии 2600».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя

Изготовитель

Компания «Keithley Instruments, Inc.», США

Адрес: 28775 Aurora Road, Cleveland Ohio, USA

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 59678-15                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 568 в районе ЛПДС «Пур-Пе» на ПСП «Губкинский» (далее - СИКН) предназначена для измерений массы нефти.

Описание средства измерений

Принцип действия СИКН основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих от счетчиков-расходомеров массовых (далее - СРМ), преобразователей давления, температуры, плотности, влагосодержания.

СИКН состоит из:

• - блока фильтров (далее - БФ);

• - блока измерительных линий (далее - БИЛ);

• - блока измерений показателей качества нефти (далее - БИК);

• - поверочной установки (далее - ПУ);

• - СОИ.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКН и эксплуатационными документами ее компонентов.

Состав и технологическая схема СИКН обеспечивают выполнение следующих функций:

• - измерение массы брутто нефти;

• - измерение давления, температуры, плотности и влагосодержания нефти;

• - контроль метрологических характеристик (далее - КМХ) рабочих СРМ по контрольнорезервному СРМ;

• - КМХ и поверка рабочих и контрольно-резервного СРМ с помощью компакт-прувера в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности;

• - защита оборудования и средств измерений (далее - СИ) от механических примесей;

• - автоматический и ручной отбор проб в БИК;

• - определение массы нетто нефти;

• - регистрация и хранение результатов измерений, формирование отчетов;

• - защита системной информации от несанкционированного доступа.

Заводской номер СИКН, состоящий из арабских цифр, и знак утверждения типа наносится на табличку, расположенную на шкафу СОИ, типографическим методом. Места нанесения знака утверждения типа и заводского номера СИКН приведены на рисунке 1.

Пломбирование СИ, входящих в состав СИКН, осуществляется в соответствии с описаниями типа данных СИ и МИ 3002-2006.

Знак утверждения типа

Система измерений количества и показателей качества нефти № 568 в районе ЛПДС «Пур-Пе» на ПСП «Губкинский»

Заводской № 15

Рисунок 1 - Места нанесения знака утверждения типа и заводского номера СИКН

Конструкция СИКН и условия ее эксплуатации не предусматривают нанесение знака поверки непосредственно на СИКН. Знак поверки наносится на свидетельство о поверке СИКН.

СИ, входящие в состав СИКН, указаны в таблице 1.

Таблица 1 - СИ, входящие в состав СИКН

Программное обеспечение (далее - ПО) СИКН обеспечивает реализацию функций СИКН.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем аутентификации (введением пароля администратора) и идентификации (отображением на информационном дисплее СИКН структуры идентификационных данных, содержащей наименование, номер версии и цифровой идентификатор (контрольную сумму) ПО), а также ограничением свободного доступа к цифровым интерфейсам связи. Аппаратная защита обеспечивается опломбированием комплекса измерительно-вычислительного.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО СИКН приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на маркировочную табличку СИКН и на титульный лист паспорта типографским способом.

Таблица 5 - Комплектность

приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 568 в районе ЛПДС «Пур-Пе» на ПСП «Губкинский», регистрационный номер ФР.1.29.2022.43640 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта № 2356 от 26 сентября 2022 года «Об утверждении

Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Общество с ограниченной ответственностью «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ»

(ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ»)

ИНН 8911020768

Адрес: 629850, Ямало-Ненецкий автономный округ, Пуровский р-н, г. Тарко-Сале,

ул. Тарасова, д. 28

Телефон: (34997) 45-000, факс: (34997) 45-049

E-mail: tsng@tsng.novatek.ru

Общество с ограниченной ответственностью «Метрологический центр СТП»

(ООО «Метрологический центр СТП»)

Адрес: 420107, г. Казань, ул. Петербургская, д. 50

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
