68053-17 Спектрометры атомно-абсорбционные
(novAA 400 P)
Назначение средства измерений:
Спектрометры атомно-абсорбционные novAA 400 P (далее - спектрометры) предназначены для измерений массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Программное обеспечение
Спектрометры оснащены автономным ПО WinAAS или ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WinAAS |
Номер версии (идентификационный номер) ПО |
Не ниже 4.5.0 |
Идентификационное наименование ПО |
ASpect LS |
Номер версии (идентификационный номер) ПО |
Не ниже 1.3.1.0 |
К метрологически значимой части автономного ПО относится исполняемый файл Wi-nAAS.exe (для ПО WinAAS) или ASpectLS.exe (для ПО ASpect LS).
Метрологически значимая часть ПО выполняет следующие функции:
-
- управление прибором;
-
- установка режимов работы прибора;
-
- получение спектров оптической плотности исследуемых проб;
-
- обработка и хранение результатов измерений;
-
- построение калибровочных зависимостей;
-
- проведение диагностических тестов прибора.
Уровень защиты ПО - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики или типографским способом и на спектрометр в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.ГОСТ 30178-96 Сырье и продукты пищевые. Атомно-абсорбционный метод определения токсичных элементов;
ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной спектрометрии;
ГОСТ Р 51925-2011 Бензины. Определение марганца методом атомно-абсорбционной спектрометрии;
ГОСТ Р 51942-2010 Бензины. Определение свинца методом атомно-абсорбционной спектрометрии;
ГОСТ Р 53218-2008 Удобрения органические. Атомно-абсорбционный метод определения содержания тяжелых металлов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным novAA 400 PТехническая документация фирмы «Analytik Jena AG», Германия
Поверка
Поверкаосуществляется по документу МП 18-241-2017 «ГСИ. Спектрометры атомно-абсорбционные novAA 400 P. Методика поверки», утвержденному ФГУП «УНИИМ» 20 февраля 2017 г.
Основные средства поверки: стандартные образцы водных растворов:
- ГСО 8053-94 (массовая |
концентрация ионов цинка |
от |
0,95 |
до |
1,05 |
г/дм3, | |
отн. |
погрешность ± 1 %); - ГСО 6690-93 (массовая |
концентрация ионов кадмия |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %); - ГСО 8001-93 (массовая |
концентрация ионов никеля от 0,95 до |
1,05 % |
г/дм3, | |||
отн. |
погрешность ± 1 %); - ГСО 7450-98 (массовая |
концентрация ионов железа |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %); - ГСО 8056-94 (массовая |
концентрация ионов марганца |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %); - ГСО 7012-93 (массовая |
концентрация ионов свинца |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %); - ГСО 7767-2000 (массовая концентрация ионов магния |
от |
0,95 |
до |
1,05 |
г/дм3, | |
отн. |
погрешность ± 1 %); - ГСО 7998-93 (массовая |
концентрация ионов меди |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %); - ГСО 8035-94 (массовая |
концентрация ионов хрома |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %); - ГСО 7143-95 (массовая концентрация ионов мышьяка |
от |
0,095 |
до |
0,105 |
г/дм3, | |
отн. |
погрешность ± 1 %); - ГСО 8004-93 (массовая |
концентрация ионов ртути |
от |
0,95 |
до |
1,05 |
г/дм3, |
отн. |
погрешность ± 1 %). Допускается применение аналогичных средств поверки, обеспечивающих |
определение |
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель спектрометра в соответствии с рисунком 1.
Изготовитель
Фирма «Analytik Jena AG», ГерманияАдрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany
Тел.: +49 3641 77-70, факс: +49 3641 77-92-79
Е-mail: info@analytik-j ena. com
Заявитель
ООО «Экрос-Аналитика»Юридический адрес: 199178, г. Санкт-Петербург, В. О., 18-я линия, д. 29, лит. И Почтовый адрес: 199178, г. Санкт-Петербург, В.О., 17-я линия, д. 22, БЦ «Сенатор» Тел.: +7 (812) 448-73-43, факс: +7(812) 448-73-40
Е-mail: info@eco-analytika. com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия спектрометров основан на измерении оптической плотности атомного пара исследуемой пробы, находящейся в атомизаторе и дальнейшего расчета содержания элементов по градуировочным характеристикам. Спектрометры представляют собой многоцелевые автоматизированные стационарные приборы.
Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом: пламенным атомизатором, электротермическим атомизатором, а также двумя атомизаторами (пламенным и электротермическим). В качестве дополнительной опции спектрометры могут комплектоваться ртутно-гидридными системами.
Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В пламенной горелке в зависимости от анализируемых элементов используется пламя: «ацетилен - воздух», «ацетилен - закись азота» или «пропан-бутан - воздух». Электротермический атомизатор обеспечивает атомизацию образцов с управлением температурным режимом от компьютера. Спектрометры могут поставляться с ртутно-гидридной приставкой, предназначенной для анализа ртути и гидридобразующих элементов.
Оптическая система спектрометров базируется на монохроматоре с дифракционной решеткой.
Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальным приводом.
В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8-и ламп).
Спектрометры оснащены дейтериевым корректором фона. Спектрометры поставляются в комплекте с автосамплером для автоматической подачи проб в электротермический атомизатор, а так же опционально с автосамплером для пламенного атомизатора.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Управление процессом измерения и обработки выходной информации осуществляется от IBM PC - совместимого компьютера, подключаемого через USB-порт.
Общий вид спектрометра представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбировка спектрометров не предусмотрена.

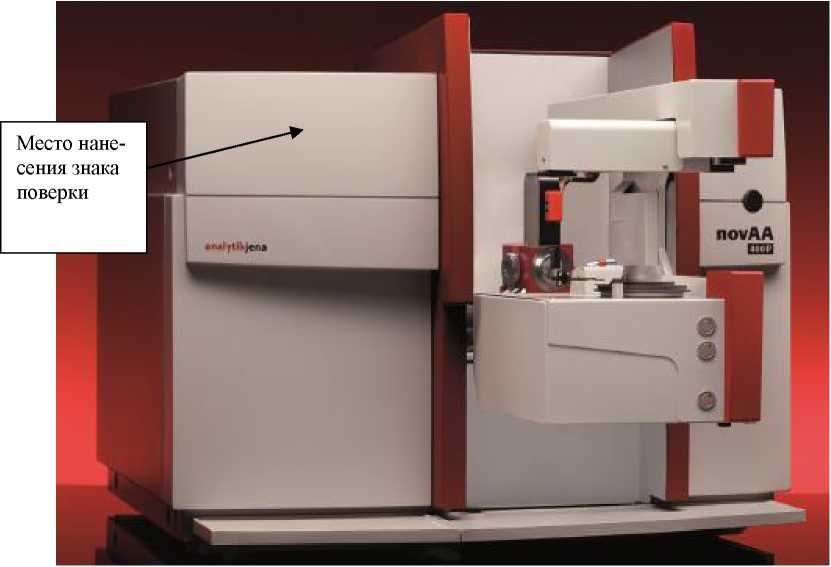

Рисунок 1 - Общий вид спектрометра
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Спектральный диапазон, нм |
от 185 до 900 |
Спектральная ширина щели, нм |
0,2; 0,5; 0,8; 1,2 |
Диапазон показаний оптических плотностей, Б |
от 0 до 3,0 |
Характеристические концентрации (чувствительность), мкг/дм3, не более | |
- с пламенным атомизатором: | |
для Zn (на Х= 213,9 нм) |
20 |
для Cd (на Х= 228,8 нм) |
20 |
для Ni (на Х= 232,0 нм) |
100 |
для Fe (на Х= 248,3 нм) |
120 |
для Мп (на Х= 279,5 нм) |
50 |
для РЬ (на Х= 283,3 нм) |
500 |
для Mg (на Х= 285,2 нм) |
10 |
для Си (на Х= 324,8 нм) |
70 |
для Сг (на Х= 357,9 нм)1 |
80 |
- с электротермическим атомизатором (при объеме Дозирования 20 мкл): | |
для Cd (на Х= 228,8 нм) |
0,08 |
для Ni (на Х= 232,0 нм) |
1,0 |
для Мп (на Х= 279,5 нм) |
0,30 |
для РЬ (на Х= 283,3 нм) |
2,0 |
для Си (на Х= 324,8 нм) |
0,60 |
для Сг (на Х= 357,9 нм) |
0,70 |
- с гиДриДной приставкой: | |
для As (на Х= 193,7 нм) |
0,2 |
для Hg (на Х= 253,7 нм) |
0,5 |
Пределы обнаружения2, мкг/дм3, не более | |
- с пламенным атомизатором: | |
для Zn (на Х= 213,9 нм) |
20 |
для Cd (на Х= 228,8 нм) |
10 |
для Ni (на Х= 232,0 нм) |
40 |
для Fe (на Х= 248,3 нм) |
40 |
для Мп (на Х= 279,5 нм) |
30 |
для РЬ (на Х= 283,3 нм) |
300 |
для Mg (на Х= 285,2 нм) |
10 |
для Си (на Х= 324,8 нм) |
30 |
для Сг (на Х= 357,9 нм)1 |
50 |
- с электротермическим атомизатором (при объеме Дозирования 20 мкл): | |
для Cd (на Х= 228,8 нм) |
0,07 |
для Ni (на Х= 232,0 нм) |
1,0 |
-
1 В пламени «ацетилен - закись азота»
-
2 По критерию 3 - сигма
П Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
для Мп (на Х= 279,5 нм) |
0,2 |
для РЬ (на Х= 283,3 нм) |
1,0 |
для Си (на Х= 324,8 нм) |
0,5 |
для Сг (на Х= 357,9 нм) |
1,0 |
- с гибридной приставкой: | |
для As (на Х= 193,7 нм) |
1,0 |
для Hg (на Х= 253,7 нм) |
0,5 |
Относительное СКО случайной составляющей погрешности спектрометра при измерении массовой концентрации элементов, %, не более: | |
- с пламенным атомизатором |
з,о |
- с электротермическим атомизатором (при объеме Дозирования 20 мкл) |
5,0 |
- с гиДриДной приставкой |
10 |
Таблица 3 - Технические характеристики | |
Наименование характеристики |
Значение характеристики |
Габаритные размеры, мм, не более - Длина |
790 |
- Ширина |
735 |
- Высота |
650 |
Масса, кг, не более |
140 |
Напряжение питания, В |
220±22 |
Частота питающей сети, Гц |
50±1 |
Потребляемая мощность, В’А, не более |
2100 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность воздуха, % |
от 20 до 90 |
- атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет |
не менее 8 |
