Номер по Госреестру СИ: 63680-16
63680-16 Масс-спектрометры с индуктивно-связанной плазмой
(PlasmaQuant MS и PlasmaQuant MS Elite)
Назначение средства измерений:
Масс-спектрометры с индуктивно-связанной плазмой модели PlasmaQuant MS и PlasmaQuant MS Elite (далее по тексту масс-спектрометры), предназначены для измерения элементного и изотопного состава проб растворов и твердых веществ методом масс-спектрометрии с индуктивно связанной плазмой.
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 1
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 2
Программное обеспечение
Управление процессом измерения и обработки выходной информации в масс-спектрометрах осуществляется через компьютер с помощью специального программного обеспечения. Программным образом осуществляется настройка масс-спектрометров, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров масс-спектрометров, управление их работой, обработка информации, печать и запоминание результатов анализа. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.
На компьютере, через который осуществляется управление процессом измерений и обработки выходной информации в масс-спектрометрах, используется компьютерная программа ASpect MS. Программное обеспечение, является защищенным, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения выпускаются производителем на дисках и распространяются с помощью рассылки пользователям.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
ASpect MS |
Номер версии (идентификационный номер) программного обеспечения |
V3.3.4.7 и выше |
Цифровой идентификатор программного обеспечения |
5C97C093 (CRC32) |
Метрологически значимая часть ПО масс-спектрометров и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и на заднюю панель масс-спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе: Масс-спектрометры с индуктивно связанной плазмой модели PlasmaQuant MS и PlasmaQuant MS Elite. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с индуктивно-связанной плазмой модели PlasmaQuant MS и PlasmaQuant MS Elite
ГОСТ Р 8.735.0-2011 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах».
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 98-251-2015 "Масс-спектрометры с индуктивно-связанной плазмой модели PlasmaQuant MS и PlasmaQuant MS Elite. Методика поверки", утвержденному ФГУП «УНИИМ» 16 декабря 2015 г.Основные средства поверки:
Стандартный образец утвержденного типа состава ионов металла Be (ГСО 7759-2000), массовая концентрация ионов металла Be 0,1 мг/см3; стандартный образец утвержденного типа состава ионов металла Cd (ГСО 7874-2000), массовая концентрация ионов металла Cd 1,0 г/дм3; стандартный образец утвержденного типа состава ионов металла Pb (ГСО 7778-2000), массовая концентрация ионов металла Pb 1,0 г/дм3. Границы относительной погрешности при доверительной вероятности Р = 0,95 составляют ±1 %.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
Изготовитель
Analytik Jena AG, Германия
Konrad-Zuse-Strasse 1 | 07745 Jena | Germany
Phone: +49 (0) 36 41 77-71 99 | Fax: +49 (0) 36 41 77-99 86
into@analytik-jena.de
Заявитель
ООО «Интерлаб» г. МоскваИНН 7743082052
Адрес: 127055, г. Москва, переулок Тихвинский, д.11, стр. 2
Тел/факс. (495) 788-09-82, (495) 755-77-61
E-mail: interlab@interlab.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»(ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия масс-спектрометров основан на ионизации атомов пробы при помощи индуктивно-связанной плазмы с последующим разделением образующихся ионов по их атомной массе.
Масс-спектрометры представляют собой стационарные лабораторные приборы. Их конструкция включает в себя следующие основные устройства:
-
- система ввода пробы, предназначенная для ввода анализируемого образца в прибор, которая состоит из перистальтического насоса, распылителя и распылительной камеры с охлаждением на базе элементов Пельтье;
-
- твердотельный радиочастотный генератор для поддержания индуктивно связанной плазмы;
-
- плазменная горелка, применяемая для ионизации компонентов образца;
-
- вакуумный интерфейс, состоящий из скиммер- и самплер-конусов и системы линз;
-
- система фокусировки ионного пучка, создающая параболическое электростатическое поле в области плазмы - «ионное зеркало», которое направляет ионы на вход масс-анализатора. При этом незаряженные частицы и фотоны свободно проходят через ионное зеркало. Ионное зеркало позволяет управлять фокусировкой ионного пучка и тем самым регулировать чувствительность;
-
- коллизионно-реакционный интерфейс для устранения полиатомных интерференций. Для работы коллизионного интерфейса используются газы - водород и гелий.
-
- вакуумная система, состоящая из форвакуумного и турбомолекулярных насосов;
-
- квадрупольный масс-анализатор с пре-фильтром, служащий для разделения ионов в зависимости от отношения массы к заряду;
-
- система регистрации и автоматизированная система управления на базе IBM-совместимого компьютера. Регистрация сигнала осуществляется с помощью электронного умножителя, который обеспечивает динамический диапазон не менее 109.
Модель PlasmaQuant Elite отличается от модели PlasmaQuant повышенной чувствительностью и низкими пределами обнаружения, а также в модели PlasmaQuant Elite встроена опция NITROX.
Управление процессом измерения в приборах осуществляется от внутреннего контроллера и IBM PC - совместимого компьютера с помощью специального программного обеспечения. Программное обеспечение позволяет задавать и контролировать режим анализа, обрабатывать получаемые данные.
Внешний вид масс-спектрометров, с указанием мест пломбировки и нанесения знака утверждения типа приведён на рисунках 1 и 2.

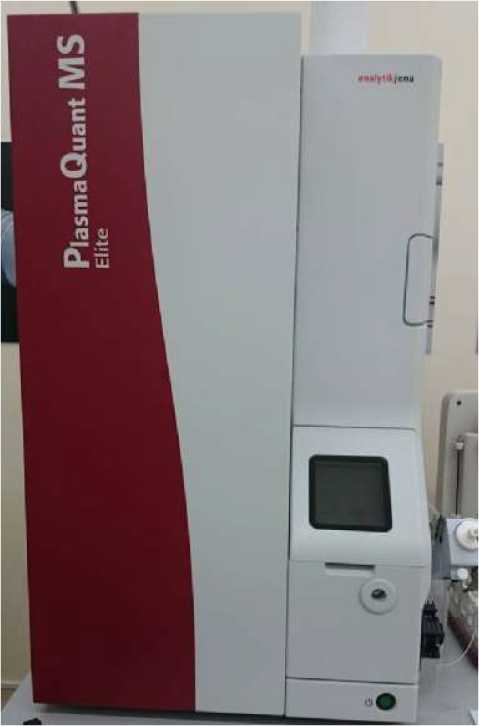

Рисунок 1 - Внешний вид масс-спектрометров с индуктивно связанной плазмой. Вид спереди
Место нанесения знака утверждения типа
Пломбировка от несанк-ционирован-ного доступа

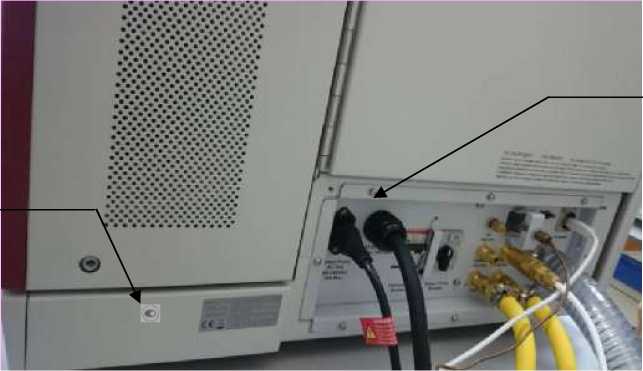

Рисунок 2 - Внешний вид масс-спектрометров с индуктивно-связанной плазмой. Вид сзади
Таблица 3 - Комплект поставки
Наименование |
Кол-во, шт |
Масс-спектрометр с индуктивно-связанной плазмой PlasmaQuant MS/ PlasmaQuant MS Elite |
1 |
Форвакуумный насос |
1 |
Водный циркуляционный охладитель для масс-спектрометра |
1 |
Г енератор водорода* |
1 |
Набор для ежедневного обслуживания генератора водорода* |
1 |
Автосамплер* |
1 |
Набор штативов и пробирок для автосамплера* |
1 |
Набор для ввода внутреннего стандарта* |
1 |
Платиновый внутренний конус с коллизионным интерфейсом* |
1 |
Платиновый внешний конус с коллизионным интерфейсом* |
1 |
Система быстрого ввода пробы |
1 |
Инертный набор для ввода пробы |
1 |
Генератор азота/кислорода* |
1 |
Порошок для чистки конусов и линз* |
1 |
Набор фильтров для выхлопа форвакуумных насосов* |
1 |
Рукав для подключения вытяжки с адаптером* |
1 |
Персональный компьютер с предустановленным программным обеспечением* |
1 |
Раствор для калибровки спектрометра №1 (125 см3), содержит 100 мкг/см3 Mo, Sb, In, Sn и Ti в растворе азотной кислоты с добавкой плавиковой кислоты* |
1 |
Наименование |
Кол-во, шт |
Раствор для калибровки спектрометра №2 (125 см3), содержит 100 мкг/см3 Ag, Al, As, Ba, Be, Cd, Co, Cr, Cu, Mn, Ni, Pb, Se, Th, Tl, U, V и Zn в растворе азотной кислоты* |
1 |
Раствор внутренних стандартов для ИСП-МС (125 см3), содержит 100 мкг/см3 Li, Sc, Y, In, Tb, Bi в 5% HNO3* |
1 |
Раствор для калибровки спектрометра (125 см3), содержит 500 мкг/см3 K, Na, Ca, Mg и Fe в растворе азотной кислоты* |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП 98-251-2015 |
1 |
* не входит в основной комплект поставки, но может входить в расширенную комплектацию
Таблица 2 - масс-спектрометров
Наименование характеристики |
Значение характеристики | ||
Модель масс-спектрометра с индуктивно- |
PlasmaQuant MS |
PlasmaQuant MS | |
связанной плазмой |
Elite | ||
Диапазон масс регистрируемых веществ, а.е.м. |
3 - |
256 | |
Разрешение (на уровне 50 % от интенсивности пика), а.е.м., не более |
0,9 | ||
Чувствительность, (имп/с)/(мкг/дм3), не менее Be (Be-9) |
20000 |
50000 | |
Cd (Cd-112) |
60000 |
150000 | |
Pb (Pb-208) |
250000 |
750000 | |
Пределы обнаружения элементов (по критерию 3о), нг/дм3, не более | |||
Be (Be-9) |
0,10 | ||
Cd (Cd-112) |
0,20 | ||
Pb (Pb-208) |
0,04 |
Наименование характеристики |
Значение характеристики |
Относительное среднее квадратическое отклонение (ОСКО) измерений массовой концентрации (Be-9, Cd-112, Pb-208), %, не более |
3,0 |
Средняя величина фонового сигнала на массе 5 а.е.м., имп/с, не более |
1,0 2,0 |
Г абаритные размеры (Д х Ш х В), мм, не более |
590 х 600 х 1150 |
Масса, кг, не более |
170 |
Электропитание осуществляется от сети переменного тока: с напряжением, В частотой, Гц |
220±30 50±2 |
Максимальная потребляемая мощность, В •А: |
4000 |
Условия эксплуатации: Температура при эксплуатации, оС Относительная влажность при 20 оС, % |
от 15 до 25 от 20 до 80 |
