Номер по Госреестру СИ: 61257-15
61257-15 Спектрофотометр синхронный
(Specord S300 UV VIS)
Назначение средства измерений:
Спектрофотометр синхронный Specord S300 UV VIS предназначен для измерения коэффициента пропускания или оптической плотности жидких и твердых проб различного происхождения.
Внешний вид.
Спектрофотометр синхронный
Рисунок № 1
Программное обеспечение
Спектрофотометр синхронный Specord S300 UV VIS оснащен ПО, позволяющим проводить диагностику, контроль процесса измерений, осуществлять сбор, обработку, форму представления и архивирование экспериментальных данных. Результаты измерений могу быть представлены в виде графических зависимостей длины волны от спектрального пропускания или оптической плотности, а также в виде таблицы. ПО спектрофотометра Specord S300 UV VIS имеет энергонезависимую память для хранения режимов измерений, градуировочных зависимостей. Наименование ПО отображается постоянно при работе спектрофотометра, номер версии высвечивается при обращении к соответствующему подпункту меню ПО.
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
WinAspect |
Номер версии ПО |
2.5.0.0 |
Цифровой идентификатор ПО |
36C2BBA537C78CE40633C53FABA53106 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Другие идентификационные данные |
не применяется |
При включении прибора происходит автоматическая проверка целостности ПО вычислением контрольной суммы. Обновление метрологически значимой части ПО в процессе эксплуатации приборов не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений представлена в руководстве по эксплуатации на спектрофотометр синхронный Specord S300 UV VIS.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на спектрофотометр синхронный Specord S300 UV VIS
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм;
Техническая документация изготовителя «Analytik Jena AG» (Германия).
Поверка
Поверка осуществляется по документу МП 14-241-2015 «ГСИ. Спектрофотометр синхронный Specord S300 UV VIS. Методика поверки», утвержденным ФГУП «УНИИМ» 23 апреля 2015 г.Эталонные средства измерений, используемые при поверке:
- комплект светофильтров КНС 10.5, погрешность определения коэффициентов пропускания при доверительной вероятности P=0,95 не более 0,25% в спектральном диапазоне от 400 до 850 нм и 0,5% в спектральном диапазоне от 250 до 400 нм, погрешность определения положения максимумов полос поглощения не более 0,5 нм; диапазон спектральной оптической плотности (от 0,0291 до 2,6401) Б, погрешность измерений спектральной оптической плотности л л, DT
составляет 0,43 • .
Т
Изготовитель
Фирма "Analytik Jena AG", Германия.Kundendienst Konrad-Zuse-Str. 1, 07745 Jena
тел.:+ 49 (3641) 77-7407, факс: + 49 (3641) 77-7449, e-Mail: service@analytik-jena.de
Заявитель
ООО «ИНТЕРЛАБ»ИНН 7743082052
125212, г. Москва, ул. Адмирала Макарова, д. 21, кв. 33
тел.: (495) 788-0983,ф: (495) 755-7761, e-mail: interlab@interlab.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.Принцип работы спектрофотометра синхронного Specord S300 UV VIS основан на разложении излучения в спектр при помощи полихроматора с вогнутой голографической решеткой и матричным фотоприёмником, который регистрирует всю рабочую область спектра одновременно. Спектральный диапазон спектрофотометра от 190 до 720 нм. В качестве источника света используется дейтериевая лампа. Прибор построен по однолучевой схеме.
Спектрофотометр синхронный Specord S300 UV VIS представляет собой стационарный настольный прибор, состоящий из оптико-механического и электронного узлов, установленных в общем корпусе. Спектрофотометр оснащен кюветодержателем, предназначенным для установки стандартных кювет с внешним размером по ширине 12,5 мм и длиной хода луча от 1 до 50 мм.
Прибор оснащен программным обеспечением (далее - ПО); имеет открытое кюветное отделение.

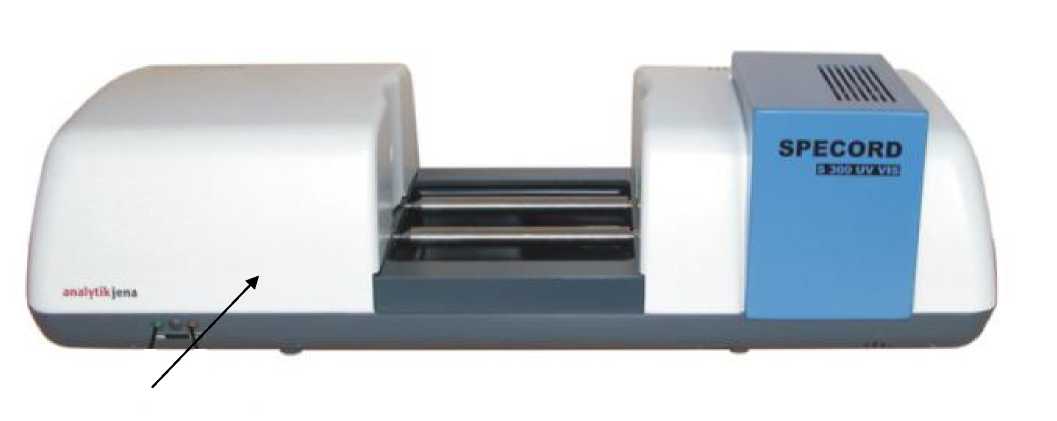

Фотография внешнего вида спектрофотометра синхронного Specord S300 UV VIS представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.
L1Ъ |4*|*
Рис. 1 Внешний вид спектрофотометра синхронного Specord S300 UV VIS
В комплект поставки входят:
-
1) Спектрофотометр синхронный Specord S300 UV VIS в сборе в составе;
-
2) Руководство по эксплуатации;
Лист № 3 Всего листов 3
-
3) Методика поверки МП 14-241-2015;
Наименование характеристики |
Значение характеристики |
Спектральный диапазон, нм |
от 190 до 720 |
Диапазон измерений
|
от 0,1 до 100 от 0,02 до 3,0 |
Пределы допускаемой абсолютной погрешности измерений спектральных коэффициентов пропускания, % |
±1,5 |
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б |
±0,02 |
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
Уровень рассеянного света при 340 нм, %, не более |
±0,5 |
Минимальное время измерения, мс для одного спектра |
140 |
Г абаритные размеры (ДхШхВ), мм, не более |
680x190x250 |
Масса, кг, не более |
11 |
Потребляемая мощность, В •А, не более |
85 |
Напряжение питания частотой 50±1 Гц, В |
220 ± 22 |
Условия эксплуатации:
|
от +18 до +25 не более 80 |
