Номер по Госреестру СИ: 67995-17
67995-17 Датчики расхода
(VFS, VFI)
Назначение средства измерений:
Датчики расхода моделей VFS, VFI (далее - датчики) предназначены для измерения объемного расхода жидкости (далее - измеряемая среда) в трубопроводах и передачи результатов измерения в виде аналогового выходного сигнала.

Внешний вид.
Датчики расхода
Рисунок № 1

Внешний вид.
Датчики расхода
Рисунок № 2

Внешний вид.
Датчики расхода
Рисунок № 3
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО для моделей VFI и VFS приведены в таблицах 1 и 2, соответственно.
Таблица 1 - Идентификационные данные ПО модель VFI
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения (ПО) |
Software VFI |
Идентификационное наименование ПО: |
99068133 |
Номер версии (идентификационный номер) ПО |
^1.01.ХХ |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Идентификационные данные ПО модель VFS
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения (ПО) |
Software VFS |
Идентификационное наименование ПО/ Номер версии (идентификационный номер) ПО |
96736551/У04.03.ХХ 97786703/У00.00.ХХ 96927498^02.01.ХХ 96736553^01.00.ХХ 96575120^02.01.ХХ 96575122/У02.02.ХХ 96619906/У02.04.ХХ 96642155/У02.05.ХХ 98932559М.0.00.ХХ 96619958М1.00.ХХ 98444563/У00.02.ХХ 98976336/У00.02.ХХ 98622590/У00.02.ХХ 98822186/У02.05.ХХ 98822189/У02.06.ХХ 98493988М1.01.ХХ |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам расхода моделей VFS, VFI
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3^10-6 до 10 м3/с
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу МЦКЛ.0207.МП «Датчики расхода моделей VFS, VFI. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.09.2016 г.
Основные средства поверки:
- установка поверочная типа УПСЖ 400/ В (регистрационный № 27329-04), диапазон воспроизведения расхода от 0,03 до 400 м3/ч, пределы допускаемой приведенной погрешности измерений ±0,25 %;
- калибратор -измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный № 20580-06):
диапазон измерений силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности ±(10-44 + 1) мкА;
диапазон измерений напряжения постоянного тока от 0 до 120 В, пределы допускаемой основной абсолютной погрешности ±20 мВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Изготовитель
Фирма GRUNDFOS Holding A/S, Дания
Адрес: Poul Due Jensens Vej 7, DK-8850 Bjerringbro
Заявитель
Общество с ограниченной ответственностью «Грундфос» (ООО «Грундфос»)
ИНН 5042054367
Адрес: 109544, г. Москва, ул. Школьная, 39-41, стр. 1
Телефон/факс: +7 (495) 737-30-00
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
Телефон: +7 (495) 491 78 12, +7 (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Принцип действия датчиков основан на преобразовании частоты колебаний давления, возникающих в процессе вихреобразования за установленным в потоке телом обтекания. В проточной части датчика установлено тело обтекания, при обтекании которого с обеих его сторон попеременно возникают срывающиеся вихри, создающие пульсации давления, частота которых пропорциональна объемному расходу.
Конструктивно датчик состоит из трубопровода с телом обтекания и датчиком измерения перепада давления.
Датчики выпускаются двух моделей VFI, VFS отличающиеся друг от друга конструкцией, диапазонами измерений и видом выходного сигнала. Датчики модели VFI имеют единое (неразборное) конструктивное исполнение из нержавеющей стали. Датчики модели VFS имеют два исполнения: исполнение 1 (обозначение VFS) - комплектуется композитным подающим трубопроводом и датчиком давления с кабелем; исполнение 2 (обозначение VFS QT) - комплектуется композитной вставкой, подающим трубопроводом из нержавеющей стали и датчиком давления с кабелем.
Фотографии общего вида датчиков приведены на рисунках 1 - 3.
Защиту от несанкционированного доступа к внутренним элементам обеспечивает: конструкция - для датчиков модели VFI;
наклейка (не повредив которую невозможно разобрать датчик) - для датчиков модели VFS. Место нанесения наклейки изготовителя в соответствии с рисунком 4.

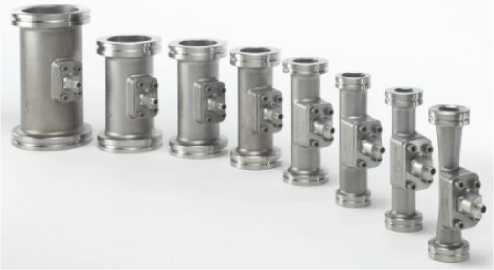

Рисунок 1 - Общий вид датчиков модель VFI

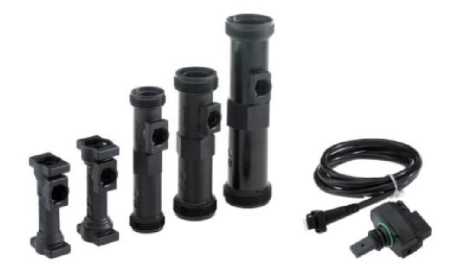

Рисунок 2 - Общий вид датчиков модель VFS исполнение 1

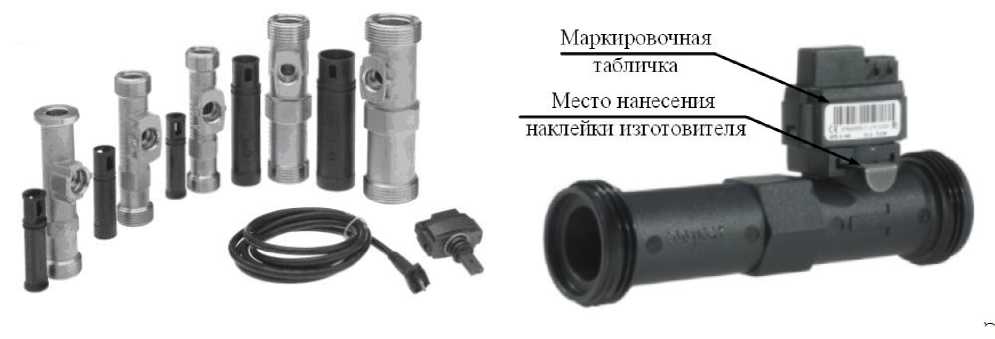

Рисунок 3 - Общий вид датчиков модель VFS исполнение 2
Рисунок 4 - Место нанесения наклейки изготовителя
Таблица 5
Наименование |
Обозначение |
Количество |
Датчик расхода |
Модель датчика расхода |
1 шт. |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МЦКЛ.0207.МП |
1 экз. |
Номенклатура типоразмеров датчиков в зависимости от диаметра условного прохода (Ду), диапазона измерений и пределы допускаемой приведенной погрешности к диапазону измерений (g), приведены в таблице 3.
Таблица 3
Типоразмер расходомера |
Ду, мм |
Диапазон измерений |
g, % |
VFI |
18 |
от 0,3 до 6 м3/ч |
±1,5 |
25 |
от 0,6 до 12 м3/ч | ||
32 |
от 1,3 до 25 м3/ч | ||
30 |
от 2,0 до 40 м3/ч | ||
50 |
от 3,2 до 64 м3/ч | ||
65 |
от 5,2 до 104 м3/ч | ||
80 |
от 8,0 до 160 м3/ч | ||
100 |
от 12,0 до 180 м3/ч | ||
VFS исполнение 1 |
10 |
от 0,06 до 1,2 м3/ч |
±1,5 |
от 0,12 до 2,4 м3/ч | |||
от 0,3 до 6 м3/ч | |||
от 0,6 до 12 м3/ч | |||
от 1,2 до 24 м3/ч | |||
VFS исполнение 2 |
от 0,06 до 0,72 м3/ч |
±1,5 | |
от 0,06 до 0,9 м3/ч | |||
от 0,12 до 2,4 м3/ч | |||
от 0,3 до 6 м3/ч | |||
от 0,6 до 12 м3/ч |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Выходной аналоговый сигнал
модель VFS
модель VFI |
от 0,5 до 3,5 от 4 до 20 |
Напряжение питания постоянного тока, В модель VFI модель VFS |
от 12,5 до 30 от 4,75до 5,25 |
Потребляемая мощность, Вт, не более модель VFI модель VFS |
0,66 0,05 |
Измеряемая среда |
вода |
Продолжение таблицы 4
Рабочие условия измерений (для всех моделей) - температура измеряемой среды, °С |
от 0 до +100 |
- температура окружающей среды, °С |
от -25 до +60 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
- рабочее давление среды, МПа, не более | |
модель VFI |
2,8 |
модель VFS |
1,6 |
Габаритные размеры, мм, не более | |
модель VFI |
250x0150x190 |
модель VFS |
180x47,3x80 |
Масса, г, не более | |
модель VFI (без фланцев) |
7300 |
модель VFI (с фланцами) |
16000 |
модель VFS |
535 |
Степень защиты по ГОСТ 14254-96: | |
Модель VFI |
IP 67 |
Модель VFS (с подключенным кабелем) |
IP 44 |
Модель VFS (без подключенного кабеля) |
IP 20 |
Среднее время наработки на отказ, ч, не менее |
20000 |
