Номер по Госреестру СИ: 65804-16
65804-16 Датчики давления
(RPI, RPS, DPS, DPI)
Назначение средства измерений:
Датчики давления моделей RPI, RPS, DPS, DPI (далее - датчики) предназначены для непрерывного измерения давления (избыточного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный выходной сигнал.

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2

Внешний вид.
Датчики давления
Рисунок № 3
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификацион ное наименование ПО |
Описание названия ПО |
Номер версии (идентификаци онный номер) ПО (не ниже) |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
Алгоритм вычисления цифрового идентификатора ПО |
96841365 |
Software RPI (модель RPI) |
V01.12.XX* |
- |
- |
96812327 |
Software RPS (модель RPS) | |||
98679058 |
V00.02.XX* | |||
96579432 |
V01.00.XX* | |||
96580494 |
Software DPI (модель DPI) |
V01.00.XX* | ||
99068101 |
V01.00.XX* | |||
96744774 |
Software DPS (модель DPS) |
^00жхх^ | ||
98870327 |
V00.01.XX* | |||
97782531 |
V00.04.XX* | |||
98995850 |
V00.04.XX* | |||
99057257 |
V01.00.XX’ | |||
* - принимает значение от 00 до 99 |
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, размещенную на корпусе датчика или на корпус прибора в виде наклейки, в месте, затрудняющего доступ к внутренним элементам датчика и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления моделей RPI, RPS, DPS, DPI
ГОСТ Р 8.802-2012. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ 8.187-76. «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440 в ст. 4 Па».
ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений
с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу МЦКЛ.0208.МП «Датчики давления моделей RPS, RPI, DPS, DPI. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 26.08.2016 г.
Основные средства поверки:
- Рабочие эталоны 2-го разряда по ГОСТ 8.802-2012: мановакуумметры грузопоршневые МВП-2,5, регистрационный номер в Федеральном информационном фонде (ФИФ) № 1652-99; манометры избыточного давления грузопоршневые МП, регистрационный номер в ФИФ № 16026-97;
- Образцовое средство измерений 1-го разряда по ГОСТ 8.022-91 калибратор -измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в ФИФ № 20580-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Изготовитель
Фирма GRUNDFOS Holding A/S, Дания
Poul Due Jensens Vej 7, DK-8850 Bjerringbro
Заявитель
Общество с ограниченной ответственностью «Грундфос» (ООО «Грундфос»)
ИНН 5042054367
Адрес: 109544, РФ, г. Москва, ул. Школьная, 39-41, стр. 1
Телефон/факс +7 (495) 737-30-00
Испытательный центр
Закрытое акционерное общество КИП «МЦЭ»
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
телефон: +7 (495) 491-78-12, +7 (495) 491-86-55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления (разности давлений) деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезистора, включенного в мостовую схему (мост Уитстона), которое преобразуется в электронном блоке датчика в измеренное значение, далее формируется выходной аналоговый сигнал пропорциональный приложенному давлению.
Конструктивно датчик состоит из сенсорного модуля (тензорезистор и мост Уитстона) и электронного блока, размещенных в одном корпусе.
Датчики выпускаются четырех моделей RPI, RPS, DPS, DPI, отличающиеся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.
Фотографии общего вида датчиков приведены на рисунках 1 - 4.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 соответствует: IP67 для модели RPI; IP44 для моделей RPS, DPS; IP55 для модели DPI.
Защиту от несанкционированного доступа к внутренним элементам обеспечивается:
-
- конструкцией для модели RPI;
-
- наклейкой изготовителя для моделей RPS, DPI, DPS (см. рисунки 2-4).

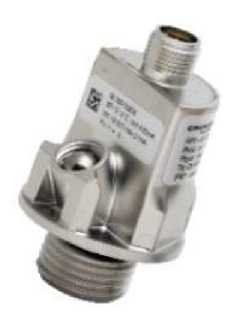

Рисунок 1 - Общий вид датчиков модель RPI
Место нанесения наклейки изготовителя

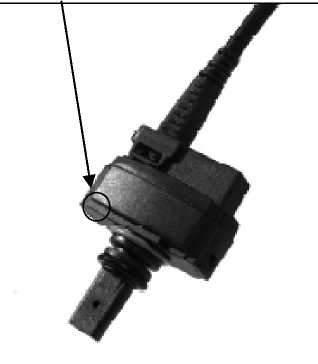

Рисунок 2 - Общий вид датчиков модель RPS

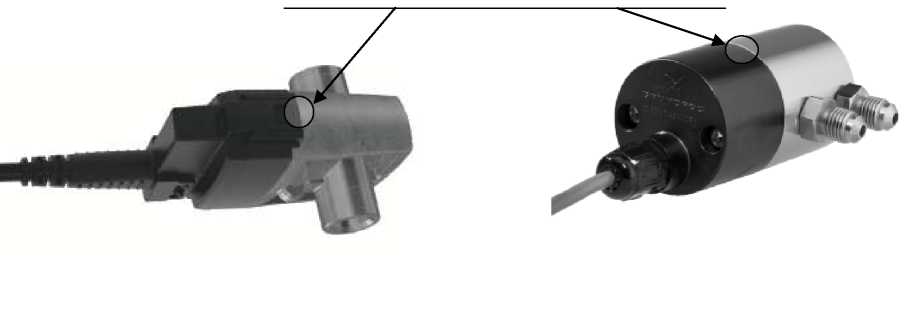

Места нанесения наклейки изготовителя

Рисунок 3 - Общий вид Рисунок 4 - Общий вид датчиков
датчиков модель DPS модель DPI
Таблица 2
Характеристика |
Значение |
1 |
2 |
Диапазон измерений (ДИ) модель RPI - избыточного давления Нижний предел измерений (НИИ), кПа |
0 |
Верхний предел измерений (ВПИ), кПа |
60; 100; 160; 250; 400; 600; 1000; 1600; 2500 |
модель RPS - избыточного давления НИИ, кПа |
0 |
ВПИ, кПа |
601; 1001; 1602; 2502; 4002; 6002; 10002 |
модель DPS - дифференциального давления НПИ, кПа |
0 |
ВПИ, кПа |
603; 1003; 1604; 2504; 4004; 6004 |
модель DPI - дифференциального давления НПИ, кПа |
0 |
ВПИ, кПа |
605; 1006; 1606; 2506; 4006; 6006; 10006 |
Пределы допускаемой приведенной погрешности измерения давления, выраженной в процентах от ДИ, %: модели RPI |
± 2,5 |
модель RPS |
± 3,01; ± 2,52 |
модель DPS |
± 3,03; ± 2,54 |
модель DPI |
± 3,55; ± 2,06 |
Выходной аналоговый сигнал - напряжение постоянного тока, В модель RPS |
от 0,5 до 3,5 |
модель DPS |
от 0,5 до 4,5 |
- сила постоянного тока, мА модели RPI, DPI |
от 4 до 20 |
Напряжение питания постоянного тока, В модель RPI |
от 12,5 до 30 |
модели RPS, DPI |
от 12 до 30 |
модель DPS |
от 4,75 до 5,25 |
Потребляемая мощность, Вт, не более модель RPI, DPI (без температурного выхода) |
0,66 |
модели RPS, DPS |
0,05 |
Измеряемая среда |
жидкость, газ и пар |
Продолжение таблицы 2
1 |
2 |
Рабочие условия измерений - температура измеряемой среды, °С | |
модель RPI |
от -30 до +120 |
модели RPS, DPS |
от 0 до +100 |
модель DPI |
от -10 до +70 |
- температура окружающей среды, °С | |
модели RPI, RPS, DPS |
от -25 до +60 |
модель DPI |
от -40 до +70 |
- относительная влажность, %, не более | |
для всех моделей |
95 |
- атмосферное давление, кПа | |
для всех моделей |
от 84,0 до 106,7 |
Габаритные размеры, мм | |
модель RPI |
37х37х59 |
модель RPS |
40х20х54 |
модель DPS |
40х20х58 |
модель DPI |
66х45х77 |
Масса, г, не более | |
модель RPI |
110 |
модель RPS |
14 |
модель DPS |
16 |
модель DPI |
627 |
Среднее время наработки на отказ, ч, не менее |
20000 |
Примечание: 1-6 соответствие ВПИ и пределов допускаемой пр | |
иведенной погрешности, например датчики | |
давления модели RPS: с ВПИ 60 кПа и 100 кПа |
имеют пределы допускаемой приведенной |
погрешности измерения давления ±3,0 % от ДИ; с ВПИ 160 кПа, 250 кПа, 400 кПа, 600 кПа, | |
1000 кПа имеют пределы допускаемой приведенной погрешности измерения давления ±2,5 % | |
от ДИ. |
