Номер по Госреестру СИ: 72987-18
72987-18 Датчики давления
(RPI+T, DPI V.2+T, RPS, DPS)
Назначение средства измерений:
Датчики давления моделей RPI+T, DPI V.2+T, RPS, DPS (далее - датчик) предназначены для непрерывных измерений давления (избыточного и дифференциального (разности давлений)) и температуры измеряемой среды с преобразованием измеренных значений давления и температуры в унифицированные выходные сигналы.

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2

Внешний вид.
Датчики давления
Рисунок № 3

Внешний вид.
Датчики давления
Рисунок № 4
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификацион ное наименование ПО |
Описание названия ПО |
Номер версии (идентификаци онный номер) ПО (не ниже) |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
Алгоритм вычисления цифрового идентификатора ПО |
99158507 |
Software RPI (модель RPI+T) |
^1.ХХ*.00 |
- |
- |
96812327 |
Software RPS (модель RPS) |
V00.00.ХХ* |
- |
- |
98679058 |
~\/00.02.ХХ* |
- |
- | |
96579432 |
^1.00.ХХ* |
- |
- | |
96580494 |
Software DPI (модель DPI V.2+T) |
V01.00.ХХ* |
- |
- |
99158528 |
V01.XX*.00 |
- |
- | |
96744774 |
Software DPS (модель DPS) |
~\/00.00.ХХ* | ||
98870327 |
V00.01.ХХ* | |||
97782531 |
~\/00.04.ХХ* | |||
98995850 |
V00.04.ХХ* | |||
99057257 |
~\/01.00.ХХ* | |||
* Принимает значение от 00 до 99. |
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, размещенную на корпусе датчика или на корпус прибора в виде наклейки, в месте, затрудняющего доступ к внутренним элементам датчика и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления моделей RPI+T, DPI V.2+T, RPS, DPS
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 10 в ст. 4 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу МЦКЛ.0248.МП «Датчики давления моделей RPI+T, DPI V.2+T, RPS, DPS. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 13.07.2018 г.
Основные средства поверки:
-
- рабочие эталоны 2-го разряда по ГОСТ 8.802-2012: мановакуумметры грузопоршневые МВП-2,5, регистрационный номер в Федеральном Информационном Фонде по обеспечению единства измерений (далее - ФИФ ОЕИ) 1652-99; манометры избыточного давления грузопоршневые МП, регистрационный номер в ФИФ ОЕИ № 16026-97;
-
- образцовое средство измерений 1-го разряда по ГОСТ 8.022-91 калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в ФИФ ОЕИ 20580-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Изготовитель
Фирма GRUNDFOS Holding A/S, Дания
Адрес: Poul Due Jensens Vej 7, DK-8850 Bjerringbro
Заявитель
Общество с ограниченной ответственностью «Грундфос» (ООО «Грундфос»)
ИНН 5042054367
Адрес: 109544, г. Москва, ул. Школьная, 39-41, стр. 1
Тел./факс: +7 (495) 737-30-00
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8
Тел.: +7 (495) 491-78-12, +7 (495) 491-86-55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления (разности давлений) деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезистора, включенного в мостовую схему (мост Уитстона). Канал измерений температуры также реализован на базе мостовой схемы Уитстона с включенными в нее тензорезисторами, соответствующим образом изменяющими свое электрическое сопротивление под действием температуры измеряемой среды, и эталонным резистором, расположенным вне зоны температурного воздействия измеряемой среды. При помощи электронного блока датчик высчитывает значения давления и температуры и преобразует измеренные значения в выходные аналоговые сигналы.
Конструктивно датчики состоят из сенсорного модуля (тензорезисторы и эталонный резистор (расположен вне зоны температурного воздействия) на базе моста Уитстона) и электронного блока, размещенных в одном корпусе.
Датчики выпускаются четырех моделей RPI+T, DPI V.2+T, RPS, DPS, отличающихся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.
Фотографии общего вида датчиков приведены на рисунках 1 - 4.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 соответствует: IP67 для моделей RPI+T и DPI V.2+T; IP44 для моделей RPS, DPS.
Защиту от несанкционированного доступа к внутренним элементам обеспечивается:
-
- конструкцией для моделей RPI+T и DPI V.2+T;
-
- наклейкой изготовителя для моделей RPS, DPS (см. рисунки 2 и 3).

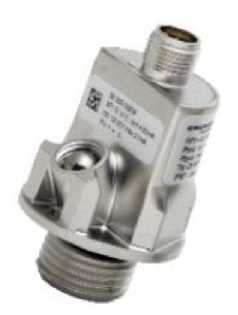

Рисунок 1 - Общий вид датчиков модель RPI+T
Место нанесения наклейки изготовителя

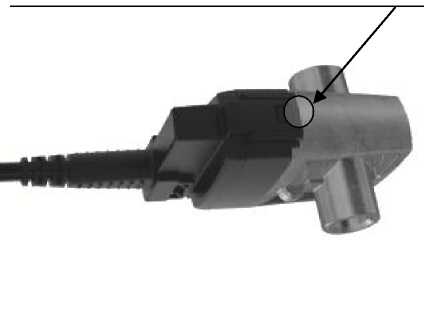

Рисунок 2 - Общий вид датчиков модель RPS
Место нанесения наклейки изготовителя

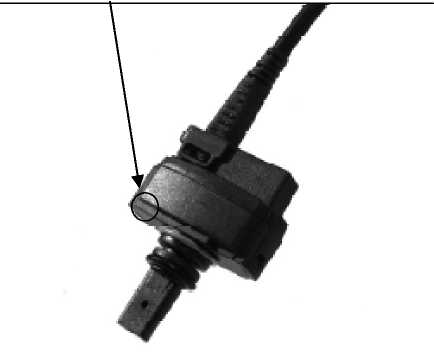

Рисунок 3- Общий вид датчиков модель DPS

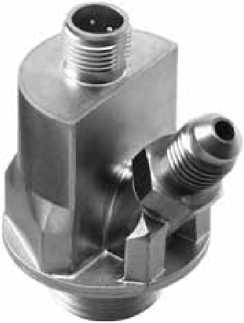

Рисунок 4- Общий вид датчиков модель DPI V.2+T
Основные метрологические и технические характеристики датчиков приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений (ДИ): - модель RPI+T: - избыточного давления: - нижний предел измерений (НИИ), кПа |
0 |
- верхний предел измерений (ВПИ), кПа |
60; 100; 160; 250; 400; 600; 1000; 1600; 2500 |
- модель RPS: - избыточного давления: - НИИ, кПа |
0 |
- ВПИ, кПа |
601; 1001; 1602; 2503; 4002; 6002; 10002 |
- модель DPS: - дифференциального давления: - НПИ, кПа |
0 |
- ВПИ, кПа |
604; 1004; 1605; 2505; 4005; 6005 |
- модель DPI V.2+T: - дифференциального давления: - НПИ, кПа |
0 |
- ВПИ, кПа |
606; 1006; 1606; 2506; 4006; 6006; 10006; 16007 |
Пределы допускаемой приведенной погрешности измерения давления, выраженной в процентах от ДИ, %: - модели RPI+T |
±2,5 |
- модель RPS |
±3,01; ±2,52; ±2,03 |
- модель DPS |
±3,04; ±2,55 |
- модель DPI V.2+T |
±2,56; ±3,07 |
Диапазон измерения температуры, °С |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±2 |
Примечание - 1-7 соответствие ВПИ и пределов допускаемой приведенной | |
погрешности, например, датчики давления модели RPS: с ВПИ 60 кПа и 100 кПа имеют | |
пределы допускаемой приведенной погрешности измерения давления ±3,0 % от ДИ; с ВПИ 160 | |
кПа, 400 кПа, 600 кПа, 1000 кПа имеют пределы допускаемой приведенной погрешности | |
измерения давления ±2,5 % от ДИ. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходной аналоговый сигнал: - напряжение постоянного тока, В:
|
от 0,5 до 3,5 от 0,5 до 4,5 от 0 до 10 |
Напряжение питания постоянного тока, В:
|
от 16,6 до 30 от 4,75 до 5,25 |
Потребляемая мощность, Вт, не более:
|
0,3 0,05 |
Измеряемая среда |
жидкость, газ и пар |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Рабочие условия измерений: - температура измеряемой среды, °С: | |
- модели RPI+T, DPI V.2+T |
от -30 до +120 |
- модели RPS, DPS |
от 0 до +100 |
- температура окружающей среды, °С |
от -25 до +60 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Габаритные размеры, мм: - модель RPI+T |
37х37х59 |
- модель RPS |
40х20х54 |
- модель DPS |
40х20х58 |
- модель DPI V.2+T |
37х37х59 |
Масса, г, не более: - модель RPI+T |
110 |
- модель RPS |
14 |
- модель DPS |
16 |
- модель DPI V.2+T |
125 |
Среднее время наработки на отказ, ч, не менее |
20000 |
