Сведения о средстве измерений: 67784-17 Датчики комбинированные электронные тока и напряжения

Номер по Госреестру СИ: 67784-17
67784-17 Датчики комбинированные электронные тока и напряжения
(SMT)

Назначение средства измерений:
Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Датчики комбинированные электронные тока и напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики комбинированные электронные тока и напряжения
Рисунок № 1
Внешний вид. Датчики комбинированные электронные тока и напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики комбинированные электронные тока и напряжения
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 09.06.2022
Номер записи -
ID в реестре СИ - 381757
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SMT-75A, SMT-750A,

Производитель

Изготовитель - Фирма "Tesmec Automation s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1320
Выдано извещений - 0
Кол-во периодических поверок - 255
Кол-во средств измерений - 453
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 2921 дн.

Наличие аналогов СИ: Датчики комбинированные электронные тока и напряжения (SMT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67784-17 Датчики комбинированные электронные тока и напряжения (SMT)
Фирма "Tesmec Automation s.r.l." (ИТАЛИЯ )
44892-10 Контроллеры телеметрические (ССофт:Сигнал (Ssoft:Signal))
ООО "СервисСофт" (РОССИЯ г.Тула)
67784-17 Датчики комбинированные электронные тока и напряжения (SMT)
Фирма "Tesmec Automation s.r.l." (ИТАЛИЯ )
74239-19 Колонки топливораздаточные (1КЭД "Ливенка", 2КЭД "Ливенка")
ООО "Ливенка" (РОССИЯ г.Ливны)
67784-17 Датчики комбинированные электронные тока и напряжения (SMT)
Фирма "Tesmec Automation s.r.l." (ИТАЛИЯ )
83537-21 Точки автоматизированные коммерческого учета электроэнергии 6(10) кВ (АТКУЭ)
ООО НПО "ЦИТ" (РОССИЯ г. Иваново)

Все средства измерений ООО НПО "ЦИТ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67784-17
09.06.2022
Датчики комбинированные электронные тока и напряжения, SMT
Фирма "Tesmec Automation s.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет

Кто поверяет Точки автоматизированные коммерческого учета электроэнергии 6(10) кВ (АТКУЭ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • SMT-75A
  • SMT-750A
  • 198 198 0 0 198 198 0
    ООО "ЭНЕРГОСЕРВИС"
    (RA.RU.312784)
  • SMT-75A
  • 255 0 255 0 255 0 255
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • SMT-75A
  • SMT-750A
  • 867 0 0 0 0 0 0

    Стоимость поверки Точки автоматизированные коммерческого учета электроэнергии 6(10) кВ (АТКУЭ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к датчикам комбинированным электронным тока и напряжения SMT

    ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/корень из 3 до 750/корень из 3 кВ

    ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

    ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц

    ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц

    ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения

    ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока

    Поверка

    Поверка

    осуществляется по документу МП 206.1-113-2017 «Датчики комбинированные электронные тока и напряжения SMT. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 30 марта 2018 г.

    Основные средства поверки:

    Рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;

    Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;

    Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;

    Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на корпус датчика или на свидетельство о поверке.


    Изготовитель


    TESMEC AUTOMATION S.R.L., Италия
    Адрес: Italy, 24050 Grassobbio (BG) Via Zanica, 17/O
    Телефон: +44 (0)1480 412451

    Заявитель


    Общество с ограниченной ответственностью «Тесмек РУС» (ООО «Тесмек РУС»)
    ИНН 7708749304
    Адрес: 107140, г. Москва, ул. Верхняя Красносельская д.3, стр.1
    Телефон: +7 (495) 787 33 56
    Web-сайт: www.tesmecrus.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения, с последующим усилением измеренных сигналов.

    Датчики состоят из преобразователей тока и напряжения, блока усилителей и проводов, находящихся в пластиковом гофрированном шланге. Преобразователи тока и напряжения и блок усилителей встроены в корпус, покрытый кремнийорганической резиной с оребрением, для получения требуемой длины пути утечки.

    Провод, по которому протекает измеряемый ток, находящийся под высоким напряжением, помещается в вверху датчика, в специальном разъеме. Равномерное дистанцирование провода от стенок разъема обеспечивают специальные втулки. Измеренные сигналы тока и напряжения усиливаются на выходе с помощью встроенных в датчик операционных усилителей, питание которых осуществляется от внешнего источника напряжения постоянного тока ±15 В.

    Датчики выпускаются в следующих модификациях SMT-75A и SMT-750A, которые отличаются номинальными первичными токами.

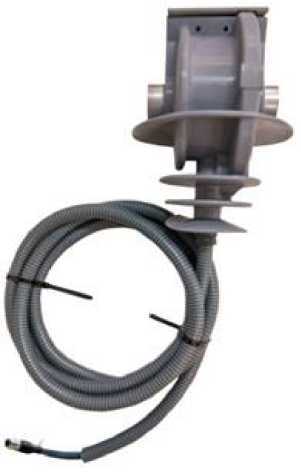

    Общий вид средства измерений приведен на рисунке 1.

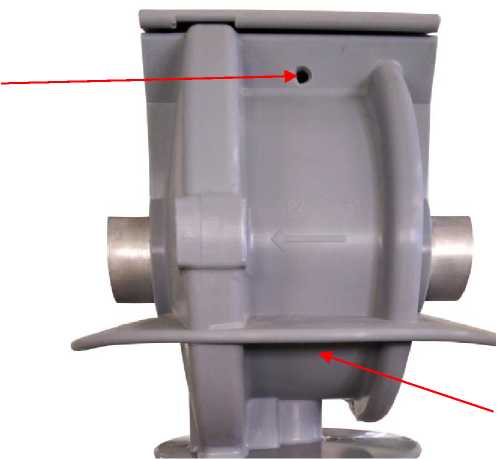

    Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Точки автоматизированные коммерческого учета электроэнергии 6(10) кВ (АТКУЭ), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений

    Место пломбировки

    Внешний вид. Точки автоматизированные коммерческого учета электроэнергии 6(10) кВ (АТКУЭ), http://oei-analitika.ru

    Место нанесения знака поверки

    Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Датчик комбинированный электронный тока и напряжения

    SMT

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Паспорт

    1 экз.

    Методика поверки

    МП 206.1-113-2017 с

    изменением № 1

    1 экз.


    Таблица 1 - Метрологические характеристики

    Параметр

    Значения

    Номинальные первичные напряжения U1ном, кВ

    6/\3 и 10/\3

    Номинальный коэффициент напряжения Ки по ГОСТ Р МЭК 60044-7-2010

    2,0

    Номинальные вторичные напряжения и2ном, В

    0,6/\3 и 1/\3

    Номинальный коэффициент масштабного преобразования датчика напряжения Кином, В/В

    1/10000

    Допустимое    отклонение    коэффициента    масштабного

    преобразования датчика напряжения от номинального, %

    ±20

    Допустимое отклонение угла фазового сдвига датчика напряжения от нуля, ..

    ±120

    Класс точности датчика напряжения по ГОСТ Р МЭК 60044-72010

    0,5

    Номинальный первичный ток 1}ном, А

    - для модификации SMT-75A

    10

    - для модификации SMT-750A

    100

    Номинальный уровень вторичного сигнала датчика тока, В

    1

    Номинальный коэффициент масштабного преобразования датчика тока К1ном, В/А

    - для модификации SMT-75A

    1/10

    - для модификации SMT-750A

    1/100

    Допустимое    отклонение    коэффициента    масштабного

    преобразования датчика тока от номинального, %

    ±20

    Допустимое отклонение угла фазового сдвига датчика тока от нуля,

    ±60

    Класс точности датчика тока ГОСТ Р МЭК 60044-8-2010

    0,5S

    Параметр

    Значения

    Наибольший рабочий первичный ток по ГОСТ Р МЭК 60044-82010, А

    - для модификации SMT-75A

    90

    - для модификации SMT-750A

    900

    Нормированный ток длительного нагрева Icto, А

    12^1ном

    Номинальный ток динамической стойкости (в течении 10 мс), кА

    31,5

    Номинальный ток термической стойкости ItoHOM, кА

    12,5

    Электрическая прочность изоляции:

    - при приложении напряжения промышленной частоты, кВ

    28

    - при приложении напряжения полного грозового импульса, кВ

    75

    Значение номинальной частоты переменного тока, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - двухполярное напряжение постоянного тока, В

    ±(15±0,75)

    Потребляемая мощность, Вт, не более

    4

    Габаритные размеры прибора, мм, не более

    • - высота

    • - максимальный диаметр

    313

    225

    Масса, кг, не более

    5,5

    Условия эксплуатации:

    о

    • - температура окружающей среды, С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от -40 до +60 до 95 при +35 оС от 90 до 104

    Средний срок службы, лет Средняя наработка на отказ, ч

    25

    500000
