Сведения о средстве измерений: 67355-17 Счетчики газа ультразвуковые

Номер по Госреестру СИ: 67355-17
67355-17 Счетчики газа ультразвуковые
(FLOWSIC600-XT)

Назначение средства измерений:
Счетчики газа ультразвуковые FLOWSIC600-XT (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов, в том числе природного и нефтяного газов.

сертификация программного обеспечения
Внешний вид. Счетчики газа ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.

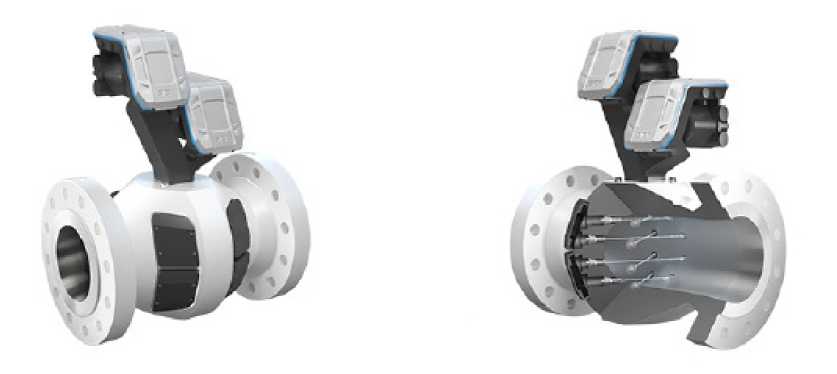

Счетчики газа ультразвуковые
Рисунок № 1
Внешний вид. Счетчики газа ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2
Внешний вид. Счетчики газа ультразвуковые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Внешний вид. Счетчики газа ультразвуковые, http://oei-analitika.ru рисунок № 4
Внешний вид.

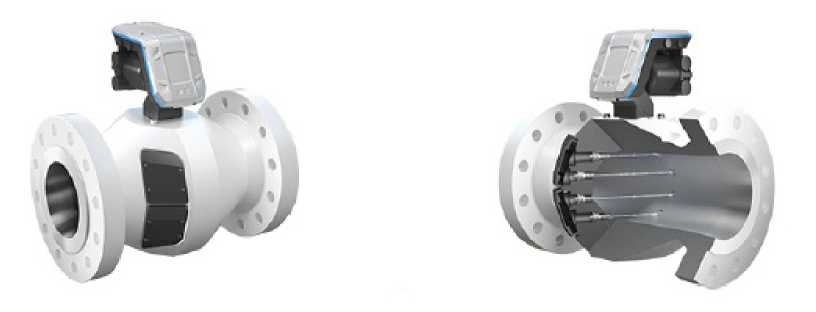

Счетчики газа ультразвуковые
Рисунок № 4
Внешний вид. Счетчики газа ультразвуковые, http://oei-analitika.ru рисунок № 5
Внешний вид.

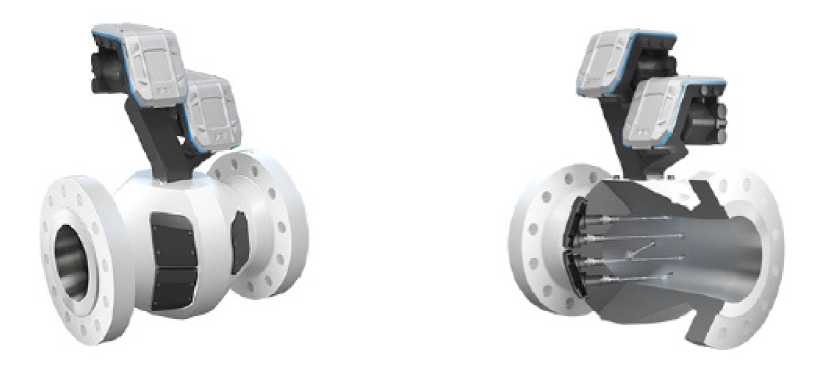

Счетчики газа ультразвуковые
Рисунок № 5

Общие сведения

Дата публикации -
Срок свидетельства - 02.05.2027
Номер записи -
ID в реестре СИ - 381295
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Счетчик газа ультразвуковой Flowsic 600 XT, Нет модификации, Standard, Quatro, Forte, FLOWSIC600-ХТ, FLOWSIC600-XT Quatro, FLOWSIC600-XT Forte, FLOWSIC600-XT 2plex, FLOWSIC600-XT, FLOWSIC 600-ХТ, FLOWSIC 600-XT,

Производитель

Изготовитель - Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Бесплатный

Статистика

Кол-во поверок - 261
Выдано извещений - 2
Кол-во периодических поверок - 103
Кол-во средств измерений - 111
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1450 дн.

Приказы РСТ, где упоминается данный тип СИ

№696 от 2019.04.03 О переоформлении свидетельства об утверждении типа средства измерений № 65895 "Счетчики газа ультразвуковые FLOWSIC600-XT" и внесении изменений в описание типа

№2981 от 2022.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№897 от 2017.05.02 Об утверждении типов средств измерений

№103 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)

№276 от 2022.02.04 ПРИКАЗ_Об утверждении типов средств измерений (13)

№383 от 2022.02.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (21)

№978 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (18)

№1051 от 2022.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1775 от 2022.07.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

№108 от 2023.01.23 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2022 г. № 2981 «О внесении изменений в сведения об утвержденных типах средств измерений»

№269 от 2023.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№1853 от 2023.09.08 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2067 от 2023.10.04 ПРИКАЗ_Об утверждении типов средств измерений (16)

№833 от 2024.03.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

Наличие аналогов СИ: Счетчики газа ультразвуковые (FLOWSIC600-XT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67355-17 Счетчики газа ультразвуковые (FLOWSIC600-XT)
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
56432-14 Расходомеры-счётчики газа ультразвуковые (Turbo Flow UFG)
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь)
67355-17 Счетчики газа ультразвуковые (FLOWSIC600-XT)
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
60932-15 Счетчики газа (КТМ100 РУС)
ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.)
67355-17 Счетчики газа ультразвуковые (FLOWSIC600-XT)
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
74080-19 Дефектоскопы магнитно-вихретоковые (ВИД-345)
ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург)
67355-17 Счетчики газа ультразвуковые (FLOWSIC600-XT)
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС)
Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.)
67355-17 Счетчики газа ультразвуковые (FLOWSIC600-XT)
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
69663-17 Счетчики газа (Геликон)
ООО "ИВК-САЯНЫ" (РОССИЯ г.Москва)
67355-17 Счетчики газа ультразвуковые (FLOWSIC600-XT)
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
74090-19 Расходомеры газа ультразвуковые (Q.Sonicmax)
Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.)

Все средства измерений Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67355-17
02.05.2027
Счетчики газа ультразвуковые, FLOWSIC600-XT
Фирма "SICK AG", Германия; Производственная площадка: SICK Engineering GMBH (ГЕРМАНИЯ )
ОТ
МП
4 года

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Бесплатный

Кто поверяет Расходомеры газа ультразвуковые (Q.Sonicmax)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • FLOWSIC600-XT 2plex
  • FLOWSIC600-XT Quatro
  • 5 2 3 0 5 2 3
    ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
    (RA.RU.311285)
  • 6 0 0 0 0 0 0
    ФГУП "ВНИИР"
    (RA.RU.311285)
    РСТ
  • Quatro
  • 41 0 0 0 0 0 0
    ООО "СОВТИГАЗ"
    (RA.RU.311566)
  • FLOWSIC600-XT
  • 6 0 6 0 3 0 3
    ООО "ГАЗПРОМ ТРАНСГАЗ ЕКАТЕРИНБУРГ"
    (RA.RU.312826)
  • нет модификации
  • 13 9 4 0 13 9 4
    ООО "ГАЗПРОМ ВНИИГАЗ"
    (РОСС RU.0001.310301)
  • FLOWSIC600-XT
  • FLOWSIC600-XT Forte
  • FLOWSIC600-XT Quatro
  • 80 5 21 51 1 72 21 51
    ООО "ИМЦ"
    (RA.RU.311684)
  • FLOWSIC600-XT
  • 1 0 1 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Нет модификации
  • Quatro
  • Standard
  • Forte
  • 56 43 13 0 47 39 8
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • 2 0 2 0 2 0 2
    ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
    (74)
    РСТ
  • Нет модификации
  • 5 0 0 0 3 0 0
    ООО НПП "ИРВИС"
    (RA.RU.311654)
  • Quatro
  • FLOWSIC600-XT
  • 7 1 6 0 7 1 6
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Flowsic600-XT
  • 7 7 0 0 7 7 0
    ФГУП "ВНИИР"
    (74)
  • FLOWSIC600-XT 2plex
  • 10 0 0 0 0 0 0
    ООО "БАКС-СЕРВИС"
    (RA.RU.312365)
  • FLOWSIC600-XT
  • FLOWSIC 600-ХТ
  • FLOWSIC600-ХТ
  • 5 0 3 0 2 0 2
    ООО "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИ
    (РОСС RU.0001.310301)
  • Счетчик газа ультразвуковой Flowsic 600 XT
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • FLOWSIC600-XT Quatro
  • 7 0 7 1 7 0 7
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • FLOWSIC600-XT
  • 2 2 0 0 2 2 0
    ООО СМЦ "ТЕХНЭС-ПРИБОР"
    (RA.RU.311890)
  • FLOWSIC 600-XT
  • 2 0 2 0 0 0 0
    ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ"
    (RA.RU.312947)
  • FLOWSIC600-XT
  • 4 0 4 0 4 0 4
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • FLOWSIC600-XT
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Расходомеры газа ультразвуковые (Q.Sonicmax)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    9193 21701
    ФБУ УРАЛТЕСТ
    Свердловская область
    54000 21701
    ФБУ Томский ЦСМ
    Томская область
    1909 21701

    Программное обеспечение

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    FLOWSIC600-XT (Firmware)

    Номер версии (идентификационный номер) ПО

    1.02.00

    1.04.00

    1.04.01

    1.04.02

    Цифровой идентификатор ПО*

    0xD28F

    0x150В

    0xDA12

    0xA1A9

    Алгоритм вычисления контрольной суммы исполняемого кода

    C]

    RC-16

    Примечания

    * Цифровой идентификатор (контрольная сумма) зависит от версии ПО и особенности конкретной модификации счетчика. Возможно отслеживание целостности ПО по значениям контрольной суммы, представленным заводом изготовителем для конкретного счетчика.

    Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

    Информация о версии программного обеспечения и контрольной сумме доступна через дисплей или конфигурационное программное обеспечение FLOWgate. Защита программного обеспечения от преднамеренных или непреднамеренных вмешательств осуществляется при помощи переключателя защиты параметров от записи, многоуровневой системой защиты и пломбированием счетчика при необходимости. Возможные места пломб в целях предотвращения доступа к узлам регулировки, представлены на рисунках 6-8.

    Необходимо осуществлять пломбирование только того отсека блока обработки информации, который используется в соответствии с выбранной конфигурацией счетчика.

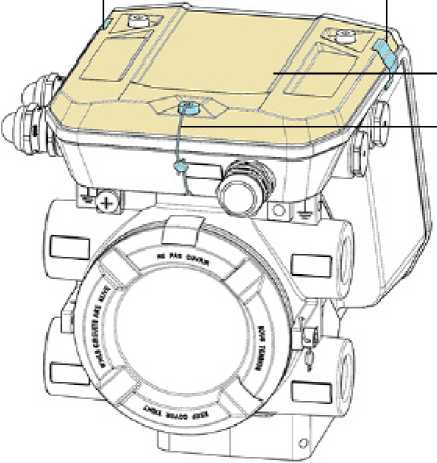

    • 1.  Батарея резервного питания

    • 2.  Предохранительная перегородка

    • 3.  Стикер SICK

    • 4.  Местоположение переключателя защиты параметров от записи

    • 5.  Крышка переключателя защиты параметров от записи и батарейки часов внутреннего времени

    Рисунок 6 - Переключатель защиты параметров от записи

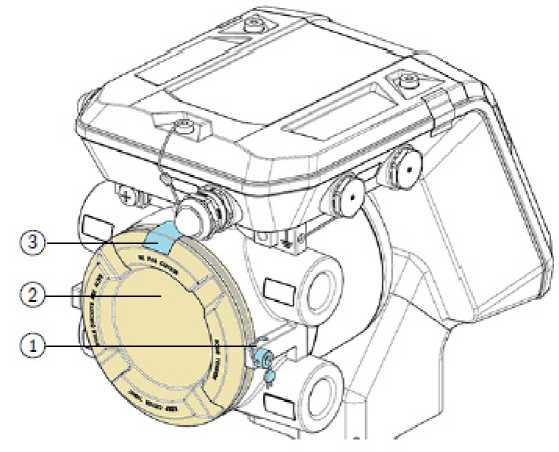

    • 1. Пломба

    • 2. Крышка клеммного взрывонепроницаемого отсека Ex-d

    • 3. Стикер SICK

    Рисунок 7 - Опломбирование взрывонепроницаемой оболочки Ex-d

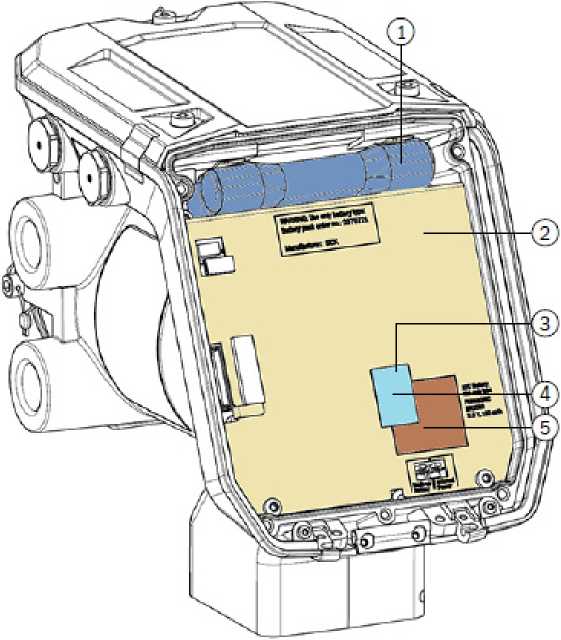

    • 1.  Стикер SICK

    • 2.  Крышка клеммного отсека с взрывозащитой вида «<1е» или «ia»

    • 3.  Пломба

    Рисунок 8 - Опломбирование клеммного отсека с взрывозащитой вида Exde или Exia

    Опломбирование крышек приемопередатчиков при необходимости производится двумя стикерами фирмы-изготовителя, которые необходимо наклеивать на отверстия крепежных винтов.


    Знак утверждения типа

    Знак утверждения типа

    наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на боковую панель счетчика в центре методом наклейки.

    Лист № 12 Всего листов 12

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода», в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа;

    Техническая документация фирмы «SICK AG», Германия.

    Изготовитель


    Фирма «SICK AG», Германия
    Адрес: Erwin-Sick-Str. 1, 79183, Waldkirch, Germany
    Телефон: +49 7681 202-0
    Факс: +49 7681 202-3863
    E-mail: info@sick.ru
    Производственная площадка:
    SICK Engineering GMBH, Германия
    Адрес: Bergener Ring 27 01458 Ottendorf-Okrilla
    Web-сайт: www.sick.com

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Фактический адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
    Телефон (факс): (843) 272-70-62, (843) 272-00-32
    Web-сайт: www.vniir.org
    E-mail: office@vniir.org

    Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

    Конструктивно стандартная модификация счетчика состоит из:

    • -   корпуса счетчика, с установленными в нем ультразвуковыми приемопередатчиками. В зависимости от модели, в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков располагаются в одной плоскости параллельно друг другу или в двух пересекающихся плоскостях.

    • -   блока обработки информации (SPU), который закреплен с наружной стороны корпуса. В состав блока обработки информации входит процессорная плата, отвечающая за возбуждение и обработку сигналов, поступающих от приёмопередатчиков, интерфейсный блок, отвечающий за входные/выходные сигналы и жидкокристаллический дисплей с клавиатурой. Дисплей оснащен оптическим последовательным интерфейсом.

    Корпус блока обработки информации разделен на отсеки, что позволяет вынести процессорную плату в отдельный от интерфейсного блока отсек. Интерфейсный блок может быть размещен во взрывонепроницаемом отсеке (взрывозащита вида Exd) или клеммном отсеке c искробезопасным исполнением (взрывозащита вида Exia). Дополнительно, при размещении интерфейсного блока во взрывонепроницаемом отсеке, терминалы, для удобства подключения, могут быть выведены в клеммный отсек (взрывозащита вида Exdе).

    Счетчик сконструирован для двунаправленного измерения потока и имеет настраиваемый параметр «Отсечка нулевого потока», который по умолчанию составляет 0,25Qmin. Он может быть смонтирован как на горизонтальных, так и на вертикальных трубопроводах.

    Модификации счетчика:

    FLOWSIC600-XT - стандартный счетчик с 4-мя парами ультразвуковых приемопередатчиков и одним блоком обработки информации.

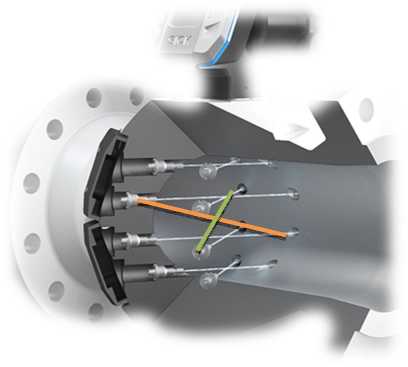

    Внешний вид. Расходомеры газа ультразвуковые (Q.Sonicmax), http://oei-analitika.ru

    Рисунок 1 - Внешний вид счетчика FLOWSIC600-XT 4-лучевой

    Модификация FLOWSIC600-XT Quatro - в один стандартный корпус встроено два идентичных, независимых счетчика, каждый из которых оснащен четырьмя парами приемопередатчиков и блоком обработки информации. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.

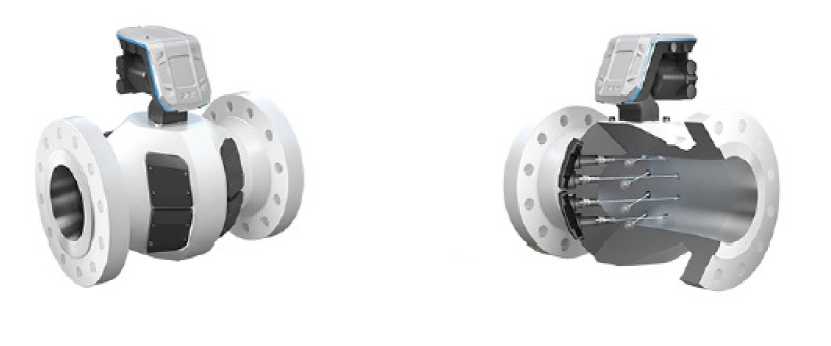

    Внешний вид. Расходомеры газа ультразвуковые (Q.Sonicmax), http://oei-analitika.ru

    Рисунок 2 - Внешний вид счетчика FLOWSIC600-XT Quatro

    Модификация FLOWSIC600-XT 2plex - в один стандартный корпус встроено два независимых счетчика, один из которых оснащен четырьмя парами приемопередатчиков и блоком обработки информации - измерительный счетчик, другой - одной парой приемопередатчиков и блоком обработки информации - контрольный счетчик. Данная система позволяет осуществлять контроль состояния измеряемой среды для дополнительного контроля показаний измерительного счетчика (Контроль Метрологических Характеристик (далее -КМХ)).

    Внешний вид. Расходомеры газа ультразвуковые (Q.Sonicmax), http://oei-analitika.ru

    Рисунок 3 - Внешний вид счетчика FLOWSIC600-XT 2plex

    Модификация FLOWSIC600-XT Forte - счетчик с восьмью парами ультразвуковых преобразователей, расположенных в двух плоскостях, и одним электронным блоком. Данная система позволяет снизить требования к длине входного участка измерительного трубопровода.

    Внешний вид. Расходомеры газа ультразвуковые (Q.Sonicmax), http://oei-analitika.ru

    Рисунок 4 - Внешний вид счетчика FLOWSIC600-XT Forte

    В счетчике реализована технология «PowerIn TechnologyTM» - в блоке обработки информации расположена резервная батарея, которая позволяет продолжать измерение при отсутствии внешнего питания. Время работы от резервной батареи составляет от 6 до 90 дней в зависимости от конфигурации счетчика. Метрологически значимые параметры и значения объемов хранятся в нестираемой памяти.

    Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Требования к входным/выходным участкам измерительного трубопровода в зависимости от модификации счетчика представлены в Таблице 1.

    Таблица 1 - Требования к входным/выходным участкам измерительного трубопровода в зависимости от модификации счетчика.

    Модификация счетчика

    Требования к входным/выходным участкам

    4-х лучевой,

    2plex,

    Quatro

    Входной участок 10DN* или 3DN+5DN при применении формирователя потока.

    Выходной участок 3DN

    Forte

    Входной участок 5DN** или 2DN+3DN при применении формирователя потока.

    Выходной участок 3DN

    Примечание :

    * - При отсутствии на расстоянии менее 25DN перед счетчиком газа местных сопротивлений, создающих закрутку и/или существенную асимметрию распределения скоростей потока (последовательно размещенные в разных плоскостях два колена и более, регуляторы давления, запорная арматура неполнопроходного типа, совмещенные местные сопротивления неопределенного типа). В противном случае необходимо учитывать входной участок длиной не менее 15 DN.

    ** - При отсутствии на расстоянии менее 25DN перед счетчиком газа местных сопротивлений, создающих закрутку и/или существенную асимметрию распределения скоростей потока (последовательно размещенные в разных плоскостях два колена и более, регуляторы давления, запорная арматура неполнопроходного типа, совмещенные местные сопротивления неопределенного типа). В противном случае необходимо учитывать входной участок длиной не менее 8 DN.

    Дополнительно счетчик может быть оборудован встроенным датчиком давления и температуры, расположенным в корпусе прибора и используемый для автоматической коррекции изменения геометрии корпуса прибора и чисел Рейнольдса. При отсутствии данного датчика значения давления и температуры могут вноситься в прибор условно-постоянными величинами или через подключенные внешние датчики давления и температуры.

    Блок обработки информации может быть оснащен встроенным вычислителем расхода. Модификация счетчика со встроенным вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке. Стандартно реализованы следующие методики вычисления теплофизических свойств газов:

    • - для природного газа, согласно ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода»;

    • - для сухих и влажных многокомпонентных газовых смесей переменных составов, характерных для нефтяного газа, в газовой фазе и во флюидной области согласно методике ГСССД МР 113-03 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа».

    Счетчик также обеспечивает:

    • - формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);

    • - сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

    • - передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;

    • -  периодическое введение и регистрацию значений условно-постоянных величин;

    • -  защиту от несанкционированного доступа к параметризации и архивам.

    Все изменения конфигурируемых параметров или архивов автоматически протоколируются.

    Дополнительно со счетчиком поставляется конфигурационное программное обеспечение FLOWgate, предназначенное для конфигурирования, параметризации и диагностики счетчика. Оно содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки.

    Набор программ FLOWgate защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных может вводить или изменять пользователь. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровней доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

    Конфигурационное программное обеспечение обладает функцией i-diagnostic™, с помощью которой можно автоматически оценивать состояние системы и выдавать рекомендации по предотвращению негативных ситуаций и их последствий.

    В счетчике предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену пары приемопередатчиков и блоков электроники без дополнительной поверки.

    В счетчике реализована возможность компенсации сбоя луча на основании постоянно обновляемых значений параметров по каждому из лучей и отношений между ними. Компенсация сбоя луча возможна при выходе из строя одного луча 4-х лучевой системы или двух лучей 8-ми лучевой системы (если они расположены в разных измерительных плоскостях). При этом активируется предупреждение пользователя. При выходе из строя 2-х или более лучей, расположенных в одной плоскости счетчик переходит в состояние ошибки.

    Каждая «измерительная плоскость» (состоящая из 4-х измерительных лучей) дополнительно производит измерение по диагностическому центральному лучу (cross beam indication) Рисунок 5). Дополнительно полученные данные измерений используются для автоматического КМХ и для работы интеллектуального помощника.

    Внешний вид. Расходомеры газа ультразвуковые (Q.Sonicmax), http://oei-analitika.ru

    Рисунок 5 - Диагностические центральные лучи (crossbeam) FLOWSIC600-XT Forte


    Таблица 6 - .

    Наименование

    Количество

    Счетчик газа ультразвуковой FLOWSIC600-XT

    1 шт.

    Руководство по эксплуатации

    1 шт.

    Методика поверки МП 0513-13-2016 с изменением №2

    1 шт.

    Программное обеспечение FLOWgate

    1 шт.

    Комплект заводской документации

    1 шт.

    Дополнительно в комплект могут входить:

    • -  комплект запасных частей

    • -  устройство для замены приемопередатчиков под давлением

    • -  ответные фланцы, прокладки, крепеж

    • -  прямые участки трубопровода, формирователь потока

    • -  кабель для передачи сигнала, барьеры искробезопасности

    • -  инфракрасный преобразователь

    • -  блок питания

    • -  датчики давления и температуры и т.д.


    Таблица 3

    счетчиков

    Модификац ия счетчика (количество лучей)

    Допустимое рабочее давление эксплуатации, МПаХ)

    Метод проведения поверки

    Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях , %

    от Qt до

    Qmax

    от Qmin до Qt

    4 луча и 8 лучей

    Не ограниченно

    При имитационной поверке счетчиков для типоразмеров DN200 и более (в том числе и для первичной поверки)

    ±0,5

    ±0,7

    Не ограниченно

    При имитационной поверке счетчиков для типоразмеров DN150 и менее

    ±0,7

    ±1,0

    Не ограниченно

    При поверке счетчиков на поверочной установке с пределами основной относительной погрешности ± 0,3 %; при имитационной периодической поверке, при условии первичной поверки проливным методом

    ±0,5

    ±0,7

    Не выше 1,2

    При поверке на поверочной установке с СКО не более 0,05 % при 11 измерениях, НСП не более 0,1 % на атм. давлении (на воздухе)

    ±0,34)

    ±0,5

    от 0,1 до 24

    При поверке на поверочной установке с пределами основной относительной погрешности ± 0,23 % (на природном газе)2)

    ±0,34)

    ±0,5

    1 луч (дублирующ ая система модификаци и 2plex)

    Не ограниченно

    При имитационной поверке

    ±2,0

    ±3,0

    При поверке на поверочной установке (на воздухе или природном газе)

    ±1,0

    ±1,5

    Повторяемость, %                                                 0,05

    Пределы допускаемой относительной погрешности счетчика при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям, 3) %_____________________

    ±0,01

    ±0,01

    Пределы допускаемой относительной погрешности измерения времени, %

    Продолжение таблицы 3_________________________________________________________

    Пр имечания:

    • 1- Не может превышать расчётное давление счетчика, соответствующее классу фланцевого соединения

    • 2- Диапазоны допустимого рабочего давления эксплуатации счетчика с сохранением

    заявленных метрологических характеристик в зависимости от Рйх(давление газа при проливном методе поверки). ________________________________________________

    Минимальное эксплуатационное давление, МПа

    Максимальное эксплуатационное давление, МПа

    Pfix, МПа

    0,1

    1,2

    0,5

    0,5

    3

    1

    0,75

    4,5

    1,5

    1

    6

    2

    1,25

    7,5

    2,5

    0,99

    12

    3

    1,32

    16

    4

    1,65

    20

    5

    1,98

    24

    6

    Рекомендуется выбирать давление pfix наиболее приближенное к среднему рабочему давлению эксплуатации.

    • 3- Указанная погрешность вычислений не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Погрешность вычисления массового расхода объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода

    • 4- Для счетчиков диаметром DN450 и более допускается проводить поверку на поверочной установке с верхним пределом воспроизведения расхода Qmax установки. Для диапазона от Qmax установки до Qmax значение пределов допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях подтверждается имитационным методом. При этом присваиваются следующие значения пределов допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях

    ±0,5% в диапазоне от от Qmin до Qt;

    ±0,3% в диапазоне от Qt до Qmax установки;

    ±0,5% в диапазоне от Qmax установки до Qmax;

    Таблица 4 - Технические характеристики счетчиков

    Наименование характеристики

    Значение

    Измеряемые параметры

    Объемный расход при рабочих условиях, объемный расход при стандартных условиях, объем при рабочих условиях, объем при стандартных условиях, скорость газа, скорость звука, массовый расход

    Диапазон измерений расхода газа, м3

    от 5 до 120 000 (представлен в таблице 5)

    Номинальный диаметр трубопровода, мм

    от 80 до 1400

    Диапазон температур измеряемого газа, °С

    от - 46 до + 180

    от - 194 до + 280 (по запросу)

    Диапазон давлений измеряемого газа, МПа

    от атмосферного до 45

    Диапазон значений скоростей потока измеряемого газа, м/с

    от 0 до 61

    Продолжение таблицы 4

    Наименование характеристики

    Значение

    Диапазон температур окружающей среды, °С

    от - 40 до + 70 от - 60 до + 70 (по запросу)

    Максимальная относительная влажность окружающей среды, %

    95

    Степень защиты от проникновения пыли, влаги и твердых тел по ГОСТ 14254-96

    IP66/67

    Напряжение питания постоянного тока, В

    от 10,8 до 28,8

    от 6 до 16 (при использовании искробезопасного источника питания)

    10,8 (PowerIntechnology с резервной батареей

    2 400 мАч, опционально)

    Потребляемая мощность, Вт

    от 0,45 до 2,45

    Атмосферное давление, кПа

    от 84 до 106,7

    Габаритные размеры (в зависимости от типоразмера и типа марки стали корпуса) длина, мм высота, мм ширина (диаметр фланца), мм

    от 240 до 2800 от 454 до 2015 от 190 до 1855

    Масса, кг

    от 75 до 12100

    Средний срок службы, лет, не менее

    20

    Параметры взрывозащиты, соответствуют стандартам:

    ATEX, IECEx

    ТР ТС 012/2011

    Применяемые виды взрывозащиты

    Взрывонепроницаемая оболочка - “d” Повышенная взрывозащита (клеммная коробка) - “е”

    Искробезопасная электрическая цепь - “ia” Оптическое излучение - “op is”

    Архивы

    Стандартный Архив данных (6 000 записей)

    2 Настраиваемых пользователем архива(по 6000 записей каждый)

    Журналы

    Журнал событий (1000 записей) Журнал параметров (250 записей) Журнал метрологически значимых параметров (50 записей)

    Входные/Выходные сигналы

    Аналоговый выход

    1 выход

    4-20мА, 250 Ом,

    Активный/Пассивный, оптически изолированный

    Цифровые выходы

    4 выхода

    Пассивные, электрически изолированные, типа открытый коллектор или NAMUR;

    В том числе и импульсные выходы (макс 2 шт.), настраиваемые, максимальная частота 10кГ ц

    Продолжение таблицы 4

    Наименование характеристики

    Значение

    Последовательные интерфейсы

    Оптический инфракрасный интерфейс на дисплее

    RS485, 3 выхода, протокол MODBUS ASCII (или RTU)

    RS232 (RTS/CTS)

    HART-Master для подключения внешних датчиков давления и температуры

    Ethernet TCP, протокол MODBUS TCP

    Encoder

    Таблица 5 - Диапазоны измерений расхода газа (от Qmin до Qmax), пограничное значение расхода (Qt), значение максимальной^!^) и пограничной скорости газа (Vt) в зависимости от типоразмера счетчика.

    Типоразмер счетчика

    Расход газа в рабочих условиях, м3

    Скорость газа, м/с

    Qmin

    Qt

    Qmax

    Vt

    Vmax

    DN80

    5

    40

    1,000

    2,5

    61

    DN100

    8

    65

    1,600

    2,6

    63

    DN150

    16

    100

    3,000

    1,7

    52

    DN200

    20

    160

    4,500

    1,6

    44

    DN250

    25

    240

    7,000

    1,5

    44

    DN300

    35

    310

    8,000

    1,5

    39

    DN350

    45

    420

    10,000

    1,5

    36

    DN400

    60

    550

    14,000

    1,5

    38

    DN450

    100

    700

    17,000

    1,5

    37

    DN500

    130

    850

    20,000

    1,5

    35

    DN550

    150

    1,000

    24,000

    1,5

    35

    DN600

    180

    1,200

    32,000

    1,5

    39

    DN650

    240

    1,400

    35,000

    1,5

    36

    DN700

    280

    1,700

    40,000

    1,5

    36

    DN750

    320

    1,900

    45,000

    1,5

    35

    DN800

    360

    2,200

    50,000

    1,5

    34

    DN850

    400

    2,500

    55,000

    1,5

    33

    DN900

    450

    2,800

    66,000

    1,5

    36

    DN950

    500

    3,100

    70,000

    1,5

    34

    DN1000

    550

    3,400

    80,000

    1,5

    35

    DN1050

    600

    3,800

    85,000

    1,5

    34

    DN1100

    650

    4,100

    90,000

    1,5

    32

    DN1150

    700

    4,500

    95,000

    1,5

    34

    DN1200

    750

    4,800

    100,000

    1,5

    30

    DN1300

    900

    5,600

    110,000

    1,5

    28

    DN1400

    1,000

    6,500

    120,000

    1,5

    27


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
