Номер по Госреестру СИ: 67153-17
67153-17 Термопреобразователи сопротивления
(90.2815, 90.2820, 90.2821)
Назначение средства измерений:
Термопреобразователи сопротивления 90.2815, 90.2820, 90.2821 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.
Внешний вид.
Термопреобразователи сопротивления

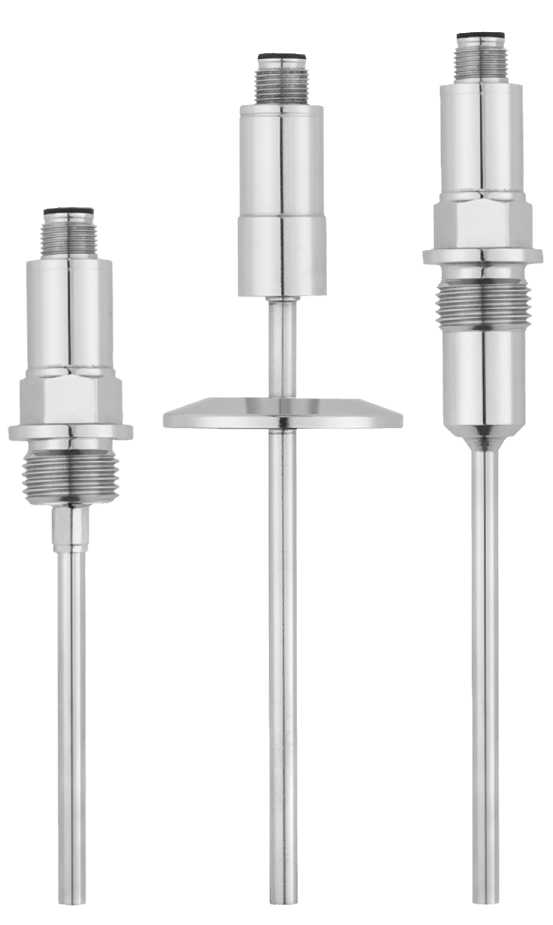

Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления

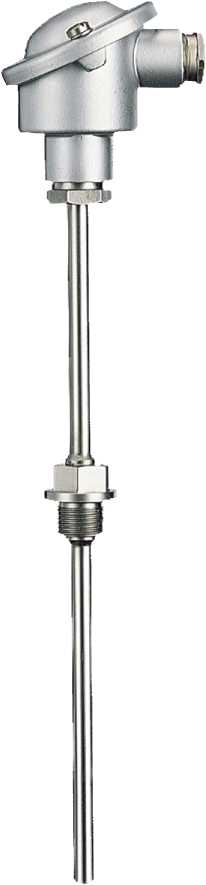

Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления

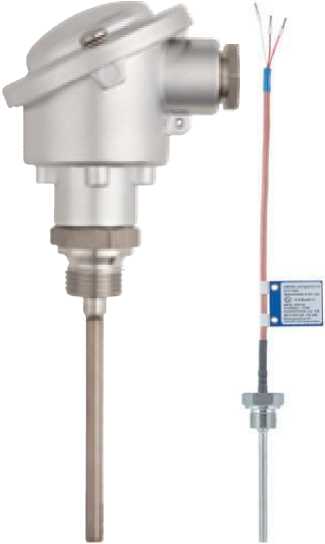

Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления

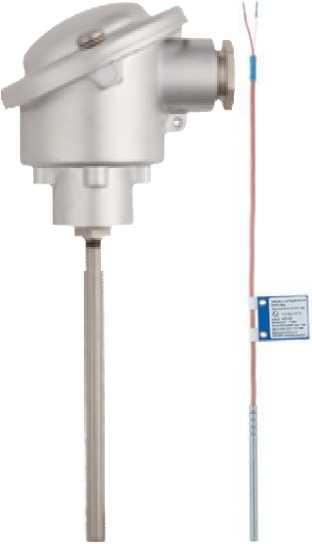

Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления 90.2815, 90.2820, 90.2821ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-001-17833170-2014 Термопреобразователи сопротивления. Технические условия. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 207.1-008-2017 «Термопреобразователи сопротивления
90.2815, 90.2820, 90.2821. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.03.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Jumo Mess- und Regeltechnik AG», Швейцария
Laubisrutistrasse 70, 8712 Stafa Switzerland
Телефон: +41 44 928 24 44
Web-сайт: www.jumo.ch
Заявитель
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО») ИНН 7727087543
Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3 Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5 Телефон: (495) 961-32-44, факс: 954-11-10
Web-сайт: www.jumo.ru
E-mail: jumo@jumo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в выходной сигнал постоянного тока от 4 до 20 мА или от 20 до 4 мА, напряжения от 0 до 10 В при помощи аналогового или программируемого измерительного преобразователя (ИП), а также возможностью передачи цифровых сигналов по протоколу HART или радиоканалу.
ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и имеют следующие модификации: 90.2815/10, 90.2815/20, 90.2815/21, 90.2820/10, 90.2820/11, 90.2820/20, 90.2820/21, 90.2820/50, 90.2820/51, 90.2821/80, 90.2821/90, 90.2821/81, 90.2821/91, 90.2821/82, 90.2821/92. ТС могут изготавливаться с одним или двумя ЧЭ имеющими 2-х, 3-х или 4-х проводную схему соединения внутренних проводов с ЧЭ.
ТС 90.2815 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА (4-х проводная схема подключения) или без преобразователя (2-х или 4-х проводная схема подключения). Вставка помещена в защитную трубку из нержавеющей стали, соединенная с клеммной головкой цилиндрического вида.
ТС 90.2820 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА и напряжения от 0 до 10 В c передачей данных по радиоканалу, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, соединенный с клеммной головкой. Головки ТС имеют конструктивные исполнения: B, BUZ, BUZH, BBKS, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения B, BUZ, BUZH, XD-Ax), нержавеющей стали (конструктивные исполнения BEGF, XD-Sx) или синтетического материала PA 6 (конструктивное исполнение BBKS). Термопреобразователи могут иметь ЖК индикатор (с головками конструктивных исполнений XD-Ax, XD-Sx (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений)).
ТС 90.2821/80 и 90.2821/90 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или присоединительными проводами в оболочке из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др. при помощи переходного элемента, со штуцером, имеющего различные формы исполнения.
ТС 90.2821/81, 90.2821/91, 90.2821/82, 90.2821/92 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или проводами из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др.
Фотографии общего вида ТС 90.2815, 90.2820, 90.2821 представлены на рисунках 1-5. Способ пломбировки ТС зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 3 - Общий вид ТС
90.2821/81, 90.2821/91
Рисунок 5 - Общий вид ТС
90.2821/80, 90.2821/90
Рисунок 4 - Общий вид ТС 90.2821/82, 90.2821/92
Программное обеспечение отсутствует.
Таблица 1 - ТС 90.2815, 90.2820, 90.2821
Наименование характеристики |
Значение |
Диапазон измерений температуры ТС, °С(1):
|
от -50 до +150, от -50 до +200, от -50 до +260; от -50 до +300, от -50 до +400, от -50 до +600, от -196 до +300, от -196 до +400, от -196 до +600; от -100 до +600 |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 (МЭК 60751):
|
Pt100, Pt500, Pt1000 Pt100, Pt500, Pt1000 Pt100, Pt500, Pt1000 |
Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751) |
АА, А, В |
Наименование характеристики |
Значение |
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), оС (t - значение измеряемой температуры):
|
±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,30+0,005|Z|) |
Пределы допускаемой суммарной абсолютной погрешности ТС и ИП (Д, °С) |
D = ±J(Dип )2 + (Dтс )2 где: ДИП - погрешность ИП, °С; ДТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С |
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
1000 |
Диаметр монтажной части ТС, мм |
от 1,5 до 24 |
Длина монтажной части ТС, мм |
от 17 до 1000 (и более по спец. заказу) |
Длина присоединительных проводов (для ТС 90.2821), мм |
от 20 до 100000 |
Масса (в зависимости от модели и исполнения ТС), кг, не более |
2 |
Температура окружающей среды при эксплуатации ТС без ИП (в зависимости от модели ТС, исполнения головки ТС или оболочки присоединительных проводов), °С:
|
от -30 до +90 от -50 до +100 от -30 до +130 от -50 до +180 от -50 до +350 от -50 до +260 от -60 до +180 от -5 до +80, от -5 до +105 от +5 до +105 от +5 до +105 от -40 до +120 от -50 до +120 от -50 до +100 |
Температура окружающей среды при эксплуатации ТС с ИП, °С:
|
от -50 до +85 от -50 до +60 |
Наименование характеристики |
Значение |
Температура окружающей среды при эксплуатации ТС 90.2820, 90.2821 во взрывозащищенном исполнении (в зависимости от температурного класса ТС), °С:
|
от -50 до +85 от -50 до +70 от -50 до +55 |
Средний срок службы (при нормальных условиях эксплуатации), лет, не менее |
10 |
Степень защиты от влаги и пыли ТС по ГОСТ 14254-96 (МЭК 60529) |
IP54, IP65, IP66, IP67 |
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) |
1ExdIICT1...T6(Gb)X, 0ExiaIICT1...T6(Ga)X, 1ExdiaIICT1...T6(Gb)X, 1Ex d[iaGa]IICT1.T6(Gb)x, 0ExiaIICT6(Ga) |
Примечание: (1) Допускается изготовление и использование ТС в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. |
