Наименование

Обозначение

Кол-во, шт.

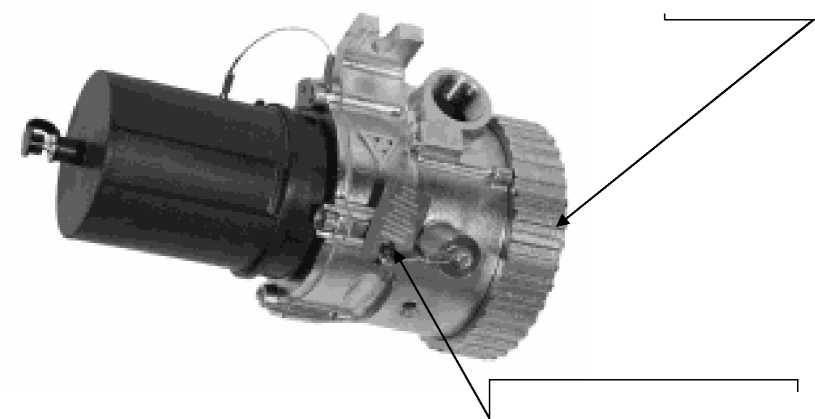

Г азоанализатор углеводородных газов стационарный инфракрасный PointWatch Eclipse™

модель PIRECL

1

Терминальный модуль*

модель PIRTB

1

Полевой коммуникатор фирмы Эмерсон**

HART

1

Калибровочный комплект*

1

Магнит для калибровки*

1

Комплект гидрофобных фильтров*

1

Калибровочный адаптер (штуцер подачи ПГС)*

1

Руководство по эксплуатации

1

Методика поверки

МП 2016-3

1

Наименование

Обозначение

Кол-во, шт.

Г азовый контроллер Flex Vu®*

UD10 или UD20 (исполнение Fxd)

1

Монтажный комплект для установки газоанализатора в воздуховод*

Q900

1

Примечания: * необходимость определяется проектными решениями.

**или другой прибор, обеспечивающий обмен данными по HART-протоколу.

Наименование характеристики

Значение

Диапазон измерений довзрывоопасных концентраций углеводородных газов: метана, пропана , н-бутана и этилена, % НКПР

от 0 до 100

Пределы допускаемой основной абсолютной погрешности измерений, % НКПР

• - в диапазоне от 0 до 50 % НКПР включ.

• - в диапазоне св. 50 до 100 % НКПР

±3

±5

Нормальные условия эксплуатации:

о

• - температура окружающей среды, С

• - относительная влажность воздуха, %

• - диапазон изменения атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 90,6 до 104,8

Пределы допускаемой дополнительной абсолютной погрешности при изменении окружающей температуры, % НКПР             _о

• - в диапазоне от +23 до +90 ^оС

• - в диапазоне от +23 до -60 ^оС

и- но о

Пределы допускаемой дополнительной абсолютной погрешности при изменении относительной влажности окружающего воздуха % НКПР

- в диапазоне от 5 до 95 %

±5

Пределы допускаемой дополнительной абсолютной погрешности при изменении атмосферного давления, % НКПР

- в диапазоне от 84,0 до 106,7 кПа

±10

Предел допускаемого времени установления показаний

Т0,9Д, с, не более

• - без гидрофобного фильтра (метан/пропан/этилен/бутан)

• - с гидрофобным фильтром (метан/пропан/этилен/бутан)

6,8 / 7,5 / 6,6 / 7 7,6 / 8,1 / 10,1 / 8,9

Время прогрева после подачи на газоанализатор питающего напряжения, мин

60

Диапазон изменения выходного токового сигнала, мА

от 4 до 20

Наименование характеристики

Значение

Электрическое питание от внешнего источника постоянного тока напряжением, В

от 18 до 32

Потребляемая мощность, Вт, не более

8

Масса, кг, не более

5,2

Габаритные размеры (диаметр, длина), мм, не более

132х236

Г арантийный срок службы, лет

5

Рабочие условия эксплуатации:

о

• - температура окружающего воздуха, С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

от -60 до +90

от 5 до 95 от 84 до 106,7

Маркировка взрывозащиты газоанализатора

1Exd[ib]IICT4/T5

или

1Exde[ib]IICT4/T5

Определяемый компонент

Поверочный компонент

Объемная   доля

поверочного компонента, используемого при калибровке,

%

Объемная доля поверочного компонента, задаваемая    в

PIRECL*,

% НКПР

Пределы основной абсолютной погрешности измерений определяемого компонента,  %

НКПР**

Изобутан

i-C4H10

CAS No.72-28-5

Пропан

0,85

75

±4

Пентан н-С5Н12

CAS No.109-66-0

Пропан

0,85

65

±7

Г ексан С₆Н₁₄

CAS No.110-54-3

Пропан

0,85

66

±5

Октан С₈Н₁₈

CAS No.111-65-9

Пропан

0,85

86

±4

Нонан С₉Н₂₀

CAS No.111-84-2

Пропан

0,85

90

±5

1-Бутен C₄H₈

CAS No.106-98-9

Пропан

0,85

57

±4

Циклопентан

^С5^Н10

CAS No.287-92-3

Пропан

0,85

54

±5

Спирт метиловый

СН3ОН

CAS No.67-56-1

Пропан

0,85

28

±6

Определяемый компонент

Поверочный компонент

Объемная   доля

поверочного компонента, используемого при калибровке,

%

Объемная доля поверочного компонента, задаваемая    в

PIRECL*, % НКПР

Пределы основной абсолютной погрешности измерений определяемого компонента,  %

НКПР**

Спирт этиловый

С2Н5ОН

CAS No.64-17-5

Пропан

0,85

50

±5

Этоксиэтан (С2Н5)2О

CAS No.60-29-7

Пропан

0,85

57

±4

Этилацетат

СН3СООС2Н5

CAS No.141-78-6

Пропан

0,85

75

±4

Бутанол

СН3(СН2)2СН2ОН

CAS No.71-36-3

Пропан

0,85

72

±5

Бутилацетат

СН3СООС4Н9

CAS No.123-86-4

Пропан

0,85

90

±5

2-Бутанон

СН3СОС2Н5

CAS No.78-93-3

Пропан

0,85

100

±6

Спирт изопропиловый

С3Н7ОН

CAS No.67-63-0

Пропан

0,85

72

±5

Этилбензол

С6Н5С2Н5

CAS No. 100-41-4

Этилен

1,15

42

±4

Ацетон (СН3)2СО

CAS No.67-64-1

Этилен

1,15

33

±5

Диэтиленгликоль

НО(СН2)2О(СН2)2ОН

CAS No.111-46-6

Этилен

1,15

65

±10

Толуол С₆Н₅СН₃

CAS No.108-88-3

Этилен

1,15

38

±4

Бензол С₆Н₆

CAS No.71-43-2

Этилен

1,15

45

±5

О-ксилол

С6Н4(СН3)2

CAS No.95-47-6

Этилен

1.15

33

±4

3-Метилпиридин (Пиколин)C₆H7N

CAS No.108-99-6

Этилен

1,15

25

±5

Определяемый компонент

Поверочный компонент

Объемная   доля

поверочного компонента, используемого при калибровке, %

Объемная доля поверочного компонента, задаваемая    в

PIRECL*,

% НКПР

Пределы основной абсолютной погрешности измерений определяемого компонента,  %

НКПР**

Стирол

С6Н5СН=СН2

CAS No.100-42-5

Этилен

1,15

58

±5

Хлорбензол

C6H5Cl

CAS No.108-90-7

Этилен

0,92

93

±5

Бензин (А=92)

CAS No.8006-61-9

Пропан

0,85

46

±3

Топливо дизельное

CAS No.68476-34-6

Пропан

0,85

95

±3

У айт-спирит

CAS No.64742-82-1

Этилен

1,15

22

±5

Керосин

CAS No.8008-20-6

Пропан

0,85

93

±5

Конденсат газовый

Пропан

0,85

60

±8

Нефть сырая марки «Урал»

Пропан

0,85

30

±6

Примечания: * - концентрация поверочного компонента задается с использованием одного из цифровых коммуникационных протоколов: HART (HART-коммуникатор), MODBUS RS-485 или программного обеспечения S3 системы EQP;

** - диапазон измерения от 0 до 50 % НКПР, диапазон показаний св. 50 до 100 % НКПР.
