Номер по Госреестру СИ: 31464-06
31464-06 Газоанализаторы углеводородных газов инфракрасные трассовые
(Open Path Eclipse™ мод. OPECL)
Назначение средства измерений:
Газоанализаторы углеводородных газов инфракрасные трассовые Open Path EclipseTM модель OPECL (далее - газоанализаторы) предназначены для измерения интегральной концентрации углеводородных газов в воздухе и включения аварийной сигнализации при превышении заданных уровней концентрации.
Внешний вид.
Газоанализаторы углеводородных газов инфракрасные трассовые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2021
Номер записи - 117049
ID в реестре СИ - 339449
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Open Path Eclipse™ мод. OPECL, OPECL, -,
Производитель
Изготовитель - Фирма "Detector Electronics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 317
Выдано извещений - 0
Кол-во периодических поверок - 103
Кол-во средств измерений - 58
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№754 от 2016.06.16 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Газоанализаторы углеводородных газов инфракрасные трассовые (Open Path Eclipse™ мод. OPECL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Detector Electronics Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14101-94 01.07.1999 |
Системы измерительно-управляющие, EAGLE-2000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15554-96 01.08.2001 |
Блоки измерительно-управляющие системы "EAGLE-2000", EA2200DCU PIR и EA2500RM Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15555-96 01.08.2001 |
Системы для измерения концентрации углеводородных газов в воздухе рабочей зоны комбинированные, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20284-00 |
Система газового детектирования и измерения концентрации сероводорода в воздухе рабочей зоны, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21617-01 01.07.2006 |
Системы комбинированные для измерения концентрации углеводородных газов и сероводорода в воздухе рабочей зоны, Hazardous vapor detection system Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-04 01.05.2009 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-06 01.01.2012 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31464-06 16.06.2021 |
Газоанализаторы углеводородных газов инфракрасные трассовые, Open Path Eclipse™ мод. OPECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32635-06 30.09.2026 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIR 9400 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32654-06 30.09.2026 |
Газоанализаторы горючих газов стационарные термокаталитические, CGS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32655-06 01.10.2016 |
Газоанализаторы сероводорода стационарные электрохимические, C7064E Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36099-07 01.11.2017 |
Системы обеспечения пожарной и газовой безопасности, EAGLE QUANTUM PREMIER (EQP) Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43263-09 01.01.2015 |
Газоанализаторы сероводорода стационарные, NTMOS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51860-12 19.11.2017 |
Газоанализаторы углеводородных газов стационарные инфракрасные, Point Watch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51861-12 19.11.2017 |
Газоанализаторы токсичных газов и кислорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59973-15 24.02.2020 |
Газоанализаторы метана инфракрасные стационарные, PIRDUCT Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
63603-16 06.04.2026 |
Контроллеры газовые, FlexVu® серии UD10 и UD20 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66790-17 01.03.2027 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PointWatch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70737-18 28.03.2024 |
Газоанализаторы углеводородных газов инфракрасные трассовые, FlexSight™ мод. LS2000 Line-of-Sight Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71140-18 21.05.2024 |
Газоанализаторы диоксида углерода стационарные инфракрасные, Point Watch Eclipse® мод. PIRECL-СО2 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71493-18 15.06.2024 |
Газоанализаторы токсичных газов, кислорода и водорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Газоанализаторы углеводородных газов инфракрасные трассовые (Open Path Eclipse™ мод. OPECL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТОЦЦИ ВОСТОК" (RA.RU.312267) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 46 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Инженерный экологический центр "Диагностика" (1801) | 119 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 63 | 15 | 0 | 63 | 0 | 15 | 0 | 15 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Газоанализаторы углеводородных газов инфракрасные трассовые (Open Path Eclipse™ мод. OPECL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2785 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2007 | 2785 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2785 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3100 | 2785 |
|
ФБУ Сахалинский ЦСМ Сахалинская область |
5951 | 2785 |
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Версия программного обеспечения имеет буквенноцифровое обозначение. Цифровой код версии и контрольная сумма исполняемого кода проверяются через интерфейс RS-485 MODBUS с использованием любого MODBUS MASTER устройства.
Идентификационные данные ПО даны в таблице 1.
Таблица 1
|
Группа изделия |
Идентификационное наименование ПО |
Адрес регистра памяти MODBUS |
Номер версии ПО |
Контрольная сумма исполняемого кода ПО |
Алгоритм вычисления контрольной суммы ПО |
|
OPECL |
Источник излучения OPGDTX-LR 007746-002 |
A - 00.22 | |||
|
40009 (B9F0h) |
__ |
Checksum = B0FFh |
CRC-16 | ||
|
Приёмник OPGDRx 007747-001 |
H - 00.99 | ||||
|
40009 (A189h) |
__ |
Checksum = 862Bh |
CRC-16 |
Влияние встроенного ПО газоанализаторов учтено при нормировании метрологических характеристик.
Метрологически значимая часть ПО, измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Газоанализатор углеводородных газов инфракрасный трассовый Open Path EclipseTM модель OPECL». Руководство по эксплуатации 95-3556, стр. 23 - 33.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам углеводородных газов инфракрасным трассовым Open Path EclipseTM модель OPECL
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие тех-нические условия».
ГОСТ Р.52350.29.1-2010 «Взрывоопасные среды. Часть 29-1 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».
ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны».
ГОСТ Р 52350.29.4-2011 (МЭК 60079-29:2009) Взрывоопасные среды. Часть 29-4. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов с открытым оптическим каналом.
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Поверка
Поверкаосуществляется в соответствии с документом МП 2006-7 «Газоанализаторы углеводородных газов инфракрасные трассовые Open Path EclipseTM модель OPECL. Методика поверки», утвержденным ГЦИ СИ ФГУП «СКБ ВНИИФТРИ» 21 ноября 2006 г.
Основные средства поверки:
-
- ПГС в баллонах под давлением, выпускаемые по ТУ 6-21-5-85, содержащие 100 % об.
одного из углеводородных газов: метан, этан, пропан, пропилен, бутан;
-
- ротаметр РМ-А-0,16 ГУЗ по ГОСТ 13045-81;
-
- калибровочные камеры из комплекта калибровочного оборудования фирмы «Detector Electronics Corporation»;
-
- азот газообразный особой чистоты, сорт 1, по ГОСТ 9293-74.
Изготовитель
Фирма «Detector Electronics Corporation», США
Адрес: 6901 West 110th St., Minneapolis, MN 55438 USA
Телефон/факс 1-952-946-6491/1-952-829-8750
E-mail: det-tronics@det-tronics.com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ГЦИ СИ ФГУП ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район,
рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7 (495) 526-63-00, Факс: +7(495) 526-63-00
E-mail: office@vniiftri.ru
Газоанализаторы углеводородных газов инфракрасные трассовые Open Path EclipseTM модель OPECL приборы непрерывного действия, состоящие из двух основных модулей, выполненных в корпусах из нержавеющей стали: источника излучения и приемника. Источник и приемник излучения могут быть разнесены на расстояния от 5 до 120 м друг от друга.
Принцип действия газоанализаторов основан на поглощении инфракрасного излучения углеводородными газами и преобразовании интенсивности поглощения в единицы интегральной концентрации - НКПР • м. Особенностью конструкции газоанализатора является система открытого оптического пути.
В корпусе источника излучения размещены основная и резервная ксеноновые лампы. Ксеноновая лампа сквозь прозрачное окно в корпусе источника излучает в приемник поток световых импульсов. В случае отказа основной лампы в источнике немедленно включается резервная лампа. На длине пути из источника света в приемник происходит поглощение определенных длин волн инфракрасного излучения. Суммарное поглощение определяется концентрацией углеводородного газа в воздухе между источником и приемником. Уровень поглощения измеряется двумя оптическими детекторами, расположенными в модуле приемника. Используется двухлучевая схема измерения. По величине разностного сигнала (активного и опорного каналов) микропроцессор определяет концентрацию углеводородного газа в воздухе и преобразует это значение в выходной токовый сигнал 4 - 20 мА, который передается на систему контроля и оповещения. Выходной токовый сигнал 4 - 20 мА соответствует концентрации углеводородных газов в диапазоне от 0 до 5 НКПР м.
Стандартная модель газоанализатора OPECL может работать при расстояниях между источником и приемником от 20 до 120 м. При использовании специальной насадки расстояние может составлять от 5 до 20 м. В модуле приемника располагаются коммуникационные порты HART и MODBUS RS-485. Два релейных выхода обеспечивают подачу сигналов предупреждения и тревоги, а третий сигнализирует о появлении в приборе возможной неисправности. Встроенный в корпус приемника красный светодиод тоже служит в качестве визуального индикатора тревоги.
Газоанализатор имеет взрывозащищенное исполнение. Маркировка взрывозащиты 1Exd[ib]IICT5 или 2Exde[ib]IICT5. Электропитание на оба модуля (источник и приемник) подается от внешнего источника постоянного тока напряжением 24 В.
Газоанализатор модели OPECL может использоваться как автономное средство измерения (защиты) или как часть большой системы с использованием контроллера серии R8471 или системы пожаротушения и контроля Eagle Qnantum Premier.

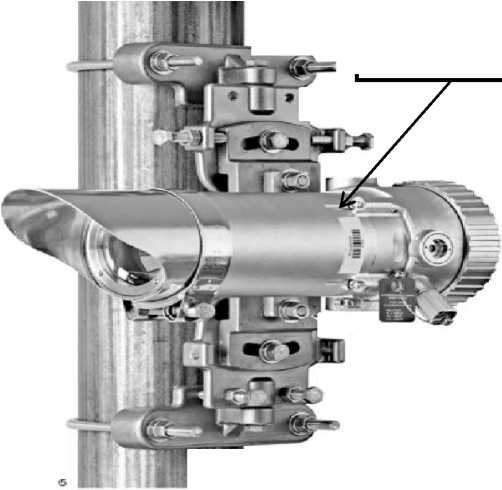

Внешний вид газоанализаторов с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
Место пломбирования от
несанкционированного доступа
Место нанесения знака утверждения типа
Рисунок 1 - Газоанализаторы углеводородных газов инфракрасные трассовые
Open Path EclipseTM модель OPECL
Таблица 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Газоанализатор углеводородных газов инфракрасный трассовый Open Path Eclipse™ |
модель OPECL, включая блок источника и блок приемника |
1 |
|
Устройство крепления |
2 | |
|
Монтажная плата |
1 |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Руководство по эксплуатации |
1 | |
|
Комплект калибровочного оборудования |
1 | |
|
Методика поверки |
МП 2005-6 |
1 |
Таблица 2
|
Измеряемая характеристика |
Нормируемое значение |
|
1. Диапазон измерений интегральной концентрации, НКПР • м |
0 - 5 |
|
2. Пределы допускаемых значений основной приведенной погрешности, % |
±10 |
|
3. Максимальное расстояние между излучателем и приемником, м |
120 |
|
4. Время срабатывания сигнализации, Т90, с, не более |
5 |
|
5. Диапазон аналогового выходного сигнала, мА |
4 - 20 |
|
6. Напряжение питания постоянного тока, В |
18 - 30 |
|
7. Потребляемая мощность (максимальная), Вт |
14,5 |
|
8. Габаритные размеры, мм |
290 (длина) х 110 (диаметр) |
|
9. Масса, кг, не более | |
|
- источник |
16 |
|
- приемник |
16 |
|
10. Условия эксплуатации: - температура окружающей среды, оС |
- 55 до + 60 |
|
- относительная влажность, % |
5 - 99 |
|
- атмосферное давление, кПа |
91,5 - 105,5 |
