Номер по Госреестру СИ: 59973-15
59973-15 Газоанализаторы метана инфракрасные стационарные
(PIRDUCT)
Назначение средства измерений:
Газоанализаторы метана инфракрасные стационарные модели PIRDUCT предназначены для измерений довзрывоопасных концентраций метана в воздуховодах вентиляционных систем и аналогичных закрытых пространствах и передачи измерительной информации внешним устройствам.
Внешний вид.
Газоанализаторы метана инфракрасные стационарные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.02.2020
Номер записи - 150810
ID в реестре СИ - 373210
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PIRDUCT,
Производитель
Изготовитель - Фирма "Detector Electronics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№231 от 2015.02.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Газоанализаторы метана инфракрасные стационарные (PIRDUCT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Detector Electronics Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14101-94 01.07.1999 |
Системы измерительно-управляющие, EAGLE-2000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15554-96 01.08.2001 |
Блоки измерительно-управляющие системы "EAGLE-2000", EA2200DCU PIR и EA2500RM Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15555-96 01.08.2001 |
Системы для измерения концентрации углеводородных газов в воздухе рабочей зоны комбинированные, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20284-00 |
Система газового детектирования и измерения концентрации сероводорода в воздухе рабочей зоны, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21617-01 01.07.2006 |
Системы комбинированные для измерения концентрации углеводородных газов и сероводорода в воздухе рабочей зоны, Hazardous vapor detection system Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-04 01.05.2009 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-06 01.01.2012 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31464-06 16.06.2021 |
Газоанализаторы углеводородных газов инфракрасные трассовые, Open Path Eclipse™ мод. OPECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32635-06 30.09.2026 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIR 9400 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32654-06 30.09.2026 |
Газоанализаторы горючих газов стационарные термокаталитические, CGS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32655-06 01.10.2016 |
Газоанализаторы сероводорода стационарные электрохимические, C7064E Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36099-07 01.11.2017 |
Системы обеспечения пожарной и газовой безопасности, EAGLE QUANTUM PREMIER (EQP) Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43263-09 01.01.2015 |
Газоанализаторы сероводорода стационарные, NTMOS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51860-12 19.11.2017 |
Газоанализаторы углеводородных газов стационарные инфракрасные, Point Watch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51861-12 19.11.2017 |
Газоанализаторы токсичных газов и кислорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59973-15 24.02.2020 |
Газоанализаторы метана инфракрасные стационарные, PIRDUCT Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
63603-16 06.04.2026 |
Контроллеры газовые, FlexVu® серии UD10 и UD20 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66790-17 01.03.2027 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PointWatch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70737-18 28.03.2024 |
Газоанализаторы углеводородных газов инфракрасные трассовые, FlexSight™ мод. LS2000 Line-of-Sight Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71140-18 21.05.2024 |
Газоанализаторы диоксида углерода стационарные инфракрасные, Point Watch Eclipse® мод. PIRECL-СО2 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71493-18 15.06.2024 |
Газоанализаторы токсичных газов, кислорода и водорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализаторы метана инфракрасные стационарные (PIRDUCT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы метана инфракрасные стационарные (PIRDUCT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций метана в воздухе.
ПО газоанализаторов обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- формирование выходного аналогового сигнала (4 - 20) мА;
-
- самодиагностику газоанализатора;
-
- настройку нулевых показаний и чувствительности;
-
- хранение измеренных данных.
ПО газоанализатора реализует следующие расчетные алгоритмы:
-
1) вычисление значений довзрывоопасной концентрации метана по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового сигнала;
-
3) непрерывную самодиагностику аппаратной части газоанализатора. Идентификационные данные ПО приведены в таблице 1.
Защита ПО от несанкционированного допуска не требуется, поскольку EPROM не может быть перепрограммирован, соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечния |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
|
PIRDUCT |
005998-005 |
F-3.21 |
940Fh |
CRC 16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность газоанализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве по эксплуатации «Газоанализатор метана инфракрасный стационарный модели PIRDUCT».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели PIRDUCT
ГОСТ 8.578-2008 - ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р 52350.29.1-2010 - Взрывоопасные среды. Часть 29-1 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 - Приборы контроля и регулирования технологических процессов, Общие технические условия.
ГОСТ 13320-81 - Газоанализаторы промышленные автоматические. Общие
технические условия.
Техническая документация фирмы-изготовителя «Detector Electronics Corporation», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 2014-2 «Инструкция. Газоанализаторы метана инфракрасные стационарные модели PIRDUCT. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 22 августа 2014 г.
Основные средства поверки:
-
- ГСО-ПГС состава CH4/N2 по Госреестру 9748-2011 в баллонах под давлением;
-
- азот газообразный особой чистоты по ГОСТ 9293-74 или поверочный нулевой газ-воздух по ТУ 6-21-5-85.
Изготовитель
Фирма «Detector Electronics Corporation», США.
Адрес: 6901 West 110th Street, Minneapolis, MN 55438, USA.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП ВНИИФТРИ»).Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7 (495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri,ru
Газоанализаторы метана инфракрасные стационарные модели PIRDUCT (далее -газоанализаторы) являются одноканальными автоматическими приборами непрерывного действия.
Принцип действия - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде. Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих основных функций:
-
- непрерывное измерение содержания метана в окружающем пространстве (внутри кожухов газовых турбин, в воздуховодах вентиляционных систем и т.п.);
-
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА.
Газоанализаторы могут укомплектовываться соединительной коробкой PIRTB, облегчающей его установку и позволяющей проводить калибровку во взрывоопасных условиях. Газоанализаторы могут также подключаться к контроллеру UD10-DCU, что позволяет их использование в системе обеспечения пожарной и газовой безопасности EQP.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты: 1ExdIIBT6/H2 X (- 55 < Токр. < 50 оС), 1ExdIIBT5/H2 (- 55 < Токр. < 60 оС), 1ExdIIBT4/X (- 55 < Токр. < 75 оС).
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP66 по ГОСТ 14254-96.

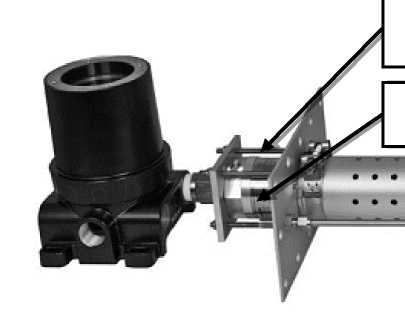

Внешний вид газоанализатора приведен на рисунке 1.
Место пломбировки от
несанкционированного доступа
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид газоанализатора
Комплектность газоанализатора приведена в таблице 3. Таблица 3
|
Наименование |
Количенство |
|
Г азоанализатор метана инфракрасный стационарный модели PIRDUCT |
1 шт. |
|
Соединительная коробка PIRTB (4 - 20 мА) |
1 шт. |
|
Контроллер UD10-DCU |
1 шт. |
|
Комплект ЗИП |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 2014-2 |
1 экз. |
газоанализаторов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений содержания метана в воздухе, % НКПР |
от 0 до 15 (0 - 6600 млн-1) |
|
Пределы допускаемой основной абсолютной погрешности, % НКПР |
± 0,5 (в диапазоне от 0 до 7,5 % НКПР) ± 0,75 (в диапазоне св.7,5 до 15 % НКПР) |
|
Предел допускаемого времени установления показаний, с, не более |
8 (Т0,5Д) 15 (Т0,9Д) |
|
Пределы допускаемой дополнительной погрешности, в долях от предела допускаемой основной погрешности: |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
± 0,3 ± 0,3 ± 0,3 |
|
Напряжение питания постоянного тока, В:
|
24 18 - 32 |
|
Диапазон изменения выходного сигнала, мА |
4 - 20 |
|
Максимальная потребляемая мощность, Вт:
|
4,0 5,5 7,0 |
|
Г абаритные размеры (высота, длина, ширина), мм, не более |
119 х 856 х 167 |
|
Масса, кг, не более:
|
|
|
Условия эксплуатации газоанализаторов
|
от минус 40 до 75 от 70 до 130 от 5 до 95 (без конденсации) |
|
Полный срок службы газоанализаторов, лет, не менее |
15 |
|
Средняя наработка на отказ, ч (при доверительной вероятности Р = 0,95) |
62000 |
