Номер по Госреестру СИ: 63603-16
63603-16 Контроллеры газовые
(FlexVu® серии UD10 и UD20)
Назначение средства измерений:
Контроллеры газовые FlexVu® серии UD10 и UD20 (далее - контроллеры) предназначены для измерения и передачи силы постоянного тока 4-20 мА выходного сигнала, поступающего от газоанализаторов.
Внешний вид.
Контроллеры газовые
Рисунок № 1
Внешний вид.
Контроллеры газовые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.04.2026
Номер записи - 154812
ID в реестре СИ - 377212
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет, мод. UD10, UD10, UD 10, FlexVu® серии UD10 и UD20, FlexVu® серии UD10, FlexVu UD10, Flex Vu VD10, Fles Vu UD10, (СН4),
Производитель
Изготовитель - Фирма "Detector Electronics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 165
Выдано извещений - 0
Кол-во периодических поверок - 78
Кол-во средств измерений - 84
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 360 дн.
Приказы РСТ, где упоминается данный тип СИ
№400 от 2016.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Контроллеры газовые (FlexVu® серии UD10 и UD20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Detector Electronics Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14101-94 01.07.1999 |
Системы измерительно-управляющие, EAGLE-2000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15554-96 01.08.2001 |
Блоки измерительно-управляющие системы "EAGLE-2000", EA2200DCU PIR и EA2500RM Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15555-96 01.08.2001 |
Системы для измерения концентрации углеводородных газов в воздухе рабочей зоны комбинированные, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20284-00 |
Система газового детектирования и измерения концентрации сероводорода в воздухе рабочей зоны, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21617-01 01.07.2006 |
Системы комбинированные для измерения концентрации углеводородных газов и сероводорода в воздухе рабочей зоны, Hazardous vapor detection system Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-04 01.05.2009 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-06 01.01.2012 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31464-06 16.06.2021 |
Газоанализаторы углеводородных газов инфракрасные трассовые, Open Path Eclipse™ мод. OPECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32635-06 30.09.2026 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIR 9400 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32654-06 30.09.2026 |
Газоанализаторы горючих газов стационарные термокаталитические, CGS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32655-06 01.10.2016 |
Газоанализаторы сероводорода стационарные электрохимические, C7064E Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36099-07 01.11.2017 |
Системы обеспечения пожарной и газовой безопасности, EAGLE QUANTUM PREMIER (EQP) Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43263-09 01.01.2015 |
Газоанализаторы сероводорода стационарные, NTMOS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51860-12 19.11.2017 |
Газоанализаторы углеводородных газов стационарные инфракрасные, Point Watch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51861-12 19.11.2017 |
Газоанализаторы токсичных газов и кислорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59973-15 24.02.2020 |
Газоанализаторы метана инфракрасные стационарные, PIRDUCT Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
63603-16 06.04.2026 |
Контроллеры газовые, FlexVu® серии UD10 и UD20 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66790-17 01.03.2027 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PointWatch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70737-18 28.03.2024 |
Газоанализаторы углеводородных газов инфракрасные трассовые, FlexSight™ мод. LS2000 Line-of-Sight Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71140-18 21.05.2024 |
Газоанализаторы диоксида углерода стационарные инфракрасные, Point Watch Eclipse® мод. PIRECL-СО2 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71493-18 15.06.2024 |
Газоанализаторы токсичных газов, кислорода и водорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Контроллеры газовые (FlexVu® серии UD10 и UD20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО НПП "ГКС" (RA.RU.312000) | 19 | 3 | 0 | 17 | 0 | 15 | 0 | 15 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 70 | 70 | 0 | 0 | 69 | 69 | 0 | ||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 37 | 0 | 35 | 0 | 37 | 0 | 35 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АСУМС" (RA.RU.312418) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АСУ ПРО" (RA.RU.310446) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Контроллеры газовые (FlexVu® серии UD10 и UD20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В контроллерах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.
ПО контроллеров хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров
|
Идентификационные данные ПО |
UD10,UD10-DCU |
UD10 c CGS,UD10-DCU c CGS |
UD10-DCU |
UD20 |
|
Идентификационное наименование ПО |
010639-001 (Центральный микропроцессор) |
010541-001 (Интерфейсная плата CGS) |
010684-001 (Интерфейсная плата LON ) |
009850-001 (Центральный микропроцессор) |
|
Номер версии ПО |
D - 4.21 |
C - 2.04 |
D - 5.05 |
D - 1.23 |
|
Цифровой идентификатор ПО |
0x9B0B |
A0B6h |
1F79F02 |
0x1EEA |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается парольным словом, как указывается в меню коммуникационного протокола HART (см. РЭ на контроллеры).
Знак утверждения типа
Знак утверждения типананосится на контроллеры методом наклейки этикеток и на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Контроллеры газовые FlexVu® серии UD10 и UD20». Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам газовым FlexVu® серии UD10 и UD20
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний».
Поверка
Поверкаосуществляется по документу МП 63603-16 «Контроллеры газовые FlexVu® серии UD10 и UD20. Методика поверки», утвержденному ФГУП «ВНИИМС» от 16 ноября 2015 г.
Перечень основных средств поверки:
Калибратор Fluke 9100 (регистрационный № 25985-09).
Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.
Изготовитель
«Detector Electronics Corporation», США
Место нахождения и фактический адрес: 6901 West 110th Street Minneapolis, MN 55438, USA, Соединенные Штаты Америки
Телефон - 952.941.5665; Факс - 952.944.1714
Е-mail - det-tronics@det-tronics.com
Заявитель
ООО «Серконс», г. Москва
Адрес: 115054, г.Москва, ул. Дубининская, д.33 Б
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: 8 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия контроллеров основан на измерении и преобразовании аналоговых сигналов в цифровые коды.
Контроллеры выпускаются в модификациях: UD10, UD10-DCU и UD20.
Контроллеры модели UD10 (далее по тексту - UD10) разработаны для работы с газоанализаторами горючих газов моделей PIRECL (регистрационный № 51860-12), PIR9400 (регистрационный № 32635-06), PIRDUCT (регистрационный № 59973-15), OPECL
(регистрационный № 31464-06), и газоанализаторами токсичных газов моделей GT3000 (регистрационный № 51861-12), NTMOS (регистрационный № 43263-09), а также с газоанализаторами горючих газов ТГА модели PIRECL (регистрационный № 44416-10).
UD10 разработаны и представляют собой автономные устройства и выполняют все функции, характерные для газовых контроллеров. При установке интерфейсной платы CGS, служащей для преобразования сигнала сенсора в сигнал 4-20 мА, контроллеры могут работать с термокаталитическим детектором модели CGS, применяемым для обнаружения горючих газов и водорода. Уровни концентраций газов и единицы измерений этих концентраций отображаются на алфавитно-цифровом дисплее. Дисплей указывает уровень линейного изолированного или неизолированного сигнала поступающего от газоанализатора и соответствующий уровню концентрации обнаруживаемого газа.
Электронные схемы размещены во взрывозащищённом корпусе, выполненны из сплава алюминия или нержавеющей стали (ТР ТС 012/2011 «Безопасности оборудования для работы во взрывоопасных средах»). К UD10 может подключаться только один газоанализатор, устанавливаемый непосредственно на корпусе контроллеров или дистанционно с использованием соответствующих соединительных коробок. UD10 позволяет проводить настройку с помощью ручного настроечного магнита без открывания корпуса. Настроечный магнит также позволяет осуществлять навигацию по внутреннему меню контроллеров.
Контроллеры модели UD10-DCU (далее по тексту - UD10-DCU) разработаны для таких применений, где требуются газоанализаторы с цифровым отображением концентраций обнаруживаемых газов и передачи этой информации на сервер. Интерфейсная плата для работы со шлейфом локальной операционной сети (LON) допускает возможность совместить UD10-DCU с Системой обеспечения пожарной и газовой безопасности Eagle Quantum Premier® (EQP) или Спарк-EQP. Интерфейсная плата LON преобразует аналоговый сигнал, поступающий от подключённых газоанализаторов, в цифровой сигнал и передаёт значение этого сигнала по шлейфу LON в на сервер.
Контроллеры модели UD20 аналогичны моделям UD10 и могут применяться только с газоанализаторами токсичных газов моделей GT3000 (регистрационный № 51861-12).
От несанкционированного доступа на корпус контроллеров наносятся пломбы в виде наклейки со штрих кодом.

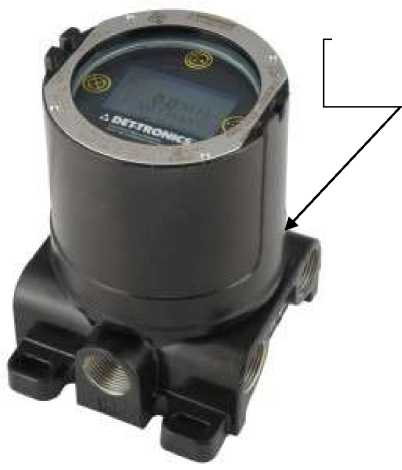

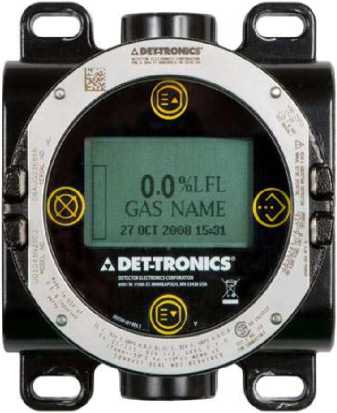

Общий вид контроллеров представлен на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид контроллеров UD10, UD10-DCU и UD20
Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ПО контроллеров. Технические характеристики контроллеров приведены в таблице 3.
Таблица 2 - Метрологические характеристики
|
Модель |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности приведённой к диапазону измерений, % |
|
UD10, UD10-DCU, UD20 |
Сила постоянного тока, мА |
4-20 |
±0,5 |
Таблица 3 - Технические характеристики
|
Параметр |
Значение |
|
Номинальное напряжение питания, В |
24 |
|
Нагрузочные характеристики реле для постоянного тока (только для UD10 и UD20) при напряжении 30 В, А |
5 |
|
Рабочие условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, % Атмосферное давление, кПа |
от минус 55 до плюс 75 от 5 до 95 от 84 до 106 |
|
Г абаритные размеры (длина х ширина х высота), не более, мм |
119 x149 x165 |
|
Масса, не более, кг |
4,76 |
Таблица 4 - Маркировка взрывозащиты
|
Модель контроллера |
Маркировка взрывозащиты |
|
UD10 |
1ExdIICT5, 1ExdIICT6 |
|
UD10-DCU |
1ExdIICT5 |
|
UD20 |
1ExdIICT4, 1ExdIICT6 |
