Номер по Госреестру СИ: 66278-16
66278-16 Измерители плотности автоматические
(DDM 2911 Plus)
Назначение средства измерений:
Измерители плотности автоматические DDM 2911 Plus (далее - DDM 2911 Plus) предназначены для измерения плотности жидкостей в лабораторных условиях.
Внешний вид.
Измерители плотности автоматические
Рисунок № 1
Внешний вид.
Измерители плотности автоматические
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 157715
ID в реестре СИ - 380115
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, DDM 2911 Plus,
Производитель
Изготовитель - Фирма "Rudolph Research Analytical"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2030 от 2016.12.29 Об утверждении типов средств измерений
№1037 от 2020.06.04 ПРИКАЗ. О переоформлении свидетельства об утверждении типа СИ О внесении изменений в описание типа СИ Устройства многофункциональные depRTU
Наличие аналогов СИ: Измерители плотности автоматические (DDM 2911 Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rudolph Research Analytical"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20946-01 |
Сахариметр, Autopol мод. IIS Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31051-06 01.03.2011 |
Рефрактометры, J 57, J 157, J 257, J 357 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38097-08 01.07.2013 |
Поляриметры, Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol 589, Autopol 880 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40144-08 01.01.2014 |
Плотномеры автоматические, DDM 2910, DDM 2911 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40144-14 26.05.2019 |
Плотномеры автоматические, DDM мод. DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53099-13 02.04.2018 |
Рефрактометры автоматические цифровые, J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56561-14 23.10.2029 |
Поляриметры, мод. Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
60682-15 21.05.2020 |
Рефрактометры автоматические цифровые, J47 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66278-16 |
Измерители плотности автоматические, DDM 2911 Plus Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74064-19 20.02.2024 |
Рефрактометры автоматические цифровые, J Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79053-20 01.09.2030 |
Плотномеры автоматические, серии DDM Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Измерители плотности автоматические (DDM 2911 Plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители плотности автоматические (DDM 2911 Plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RudolphPCHnterface |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.6.4.9 |
|
Цифровой идентификатор ПО |
74852756b1d4cb3efab04bf516270352 |
|
Алгоритм получения цифрового идентификатора |
md5 |
DDM 2911 Plus функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. К метрологически значимой части ПО СИ относится файл: RudolphPCInterface.exe
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации и на лицевую панель DDM 2911 Plus в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям плотности автоматическим DDM 2911 Plus
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
Техническая документация фирмы «Rudolph Research Analytical», США.
Поверка
Поверкаосуществляется по документу МП 2302-089-2016 «Измерители плотности автоматические DDM 2911 Plus. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20 октября 2016 года.
Основные средства поверки:
- Государственные стандартные образцы плотности жидкости типа РЭП, ГСО 8579-2004, 8583-2004, 8585-2004 с границами абсолютной погрешности (при Р=0,95) ± 540-5 г/см3;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Изготовитель
Фирма «Rudolph Research Analytical», США
Адрес: 55 Newburgh Road Hackettstown, NJ, 07840 USA
Phone: 973-584-1558
Fax: 973-584-5440, info@rudolphresearch.com
Заявитель
ООО «Петролеум технолоджи»
Адрес: 119049, г. Москва, Ленинский проспект, д. 4, стр. 1 А
Телефон/Факс: +7 (495) 232-26-82/+7 (495) 232-26-81
E-mail: info@petro-technology.ru
ИНН 7706738650
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия DDM 2911 Plus основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В DDM 2911 Plus чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, ультразвуковым оптимизатором, сенсорным дисплеем.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления Р1.10, также определяется наличие пузырьков в образце при помощи системы VideoViewTM.
DDM 2911 Plus представляет из себя настольный прибор, с полным циклом измерения введенного из шпица образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворителями ячейки после измерений. DDM 2911 Plus имеет возможность подключения к интернету и локальной сети.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

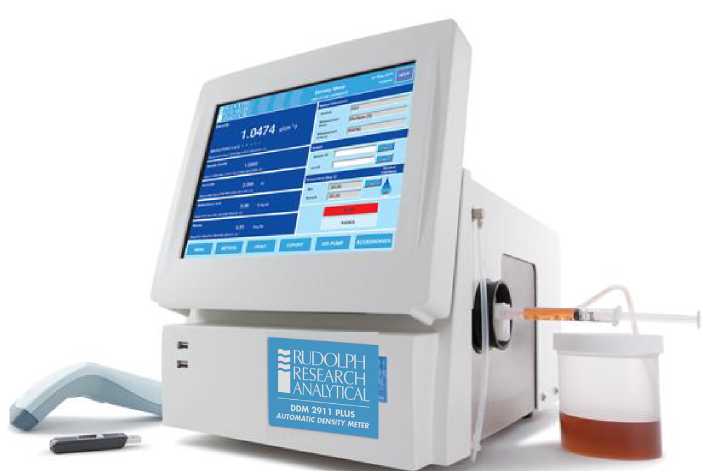

Рисунок 1- Внешний вид DDM 2911 Plus
Пломбы

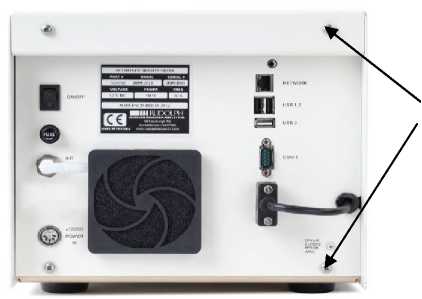

Рисунок 2 - Схема пломбировки от несанкционированного доступа.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний плотности, г/см3 |
от 0,001 до 3,000 |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 2,00 |
|
Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 |
±0,0001 |
|
Предел повторяемости результатов измерений плотности, г/см3 |
0,00005 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания переменным током, В |
от 85 до 260 |
|
Частотой, Гц |
от 48 до 62 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Наименование характеристики |
Значение характеристики |
|
Объем образца для анализа, мл |
1 |
|
Максимальное давление испытуемого образца, МПа |
10 |
|
Диапазон рабочей температуры, °C |
от 0 до +95 |
|
Коррекция вязкости |
есть |
|
Габаритные размеры, мм, не более |
460 х 280 х 530 |
|
Масса, кг, не более |
22 |
|
Дисплей |
Диагональ 10,4 дюйма; разрешение 800 х 600, цветной, плоский, химически стойкий сенсорный экран |
|
Интерфейсы |
5 - USB, 2 - RS232, 1 порт Ethernet Возможность подключения клавиатуры, мыши, сканера штрихкодов |
|
Встроенная память, Гбайт |
8 |
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -диапазон относительной влажности окружающего воздуха, % |
от +15 до +35 от 20 до 85 (без конденсата) |
|
Условия транспортирования и хранения:
|
от -20 до +40 95 |
|
Среднее время наработки на отказ, ч Средний срок службы, лет |
16000 10 |
