Номер по Госреестру СИ: 53099-13
53099-13 Рефрактометры автоматические цифровые
(J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC)
Назначение средства измерений:
Рефрактометры автоматические цифровые моделей J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC (далее по тексту - рефрактометры) предназначены для измерений показателя преломления жидкостей на длине волны Х=589,3 нм (за исключением модели J 157-633, где рабочая длина волны Х=633 нм) с автоматическим приведением результата измерений к нормальной температуре 20 °С.
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 1
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 2
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 3
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 4
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 5
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 6
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 7
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 8
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 9
Внешний вид.
Рефрактометры автоматические цифровые
Рисунок № 10
Программное обеспечение
Рефрактометры автоматические цифровые моделей J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета величины показателя преломления и функции индикации.
Идентификационные данные программного обеспечения представлены в таблице 1:
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
«J 57WR» |
J 57WR |
1.01 и выше | ||
«J 57HA» |
J 57HA |
1.01 и выше | ||
«J 157» |
J 157 |
1.01 и выше | ||
«J 157-633» |
J157-633 |
1.01 и выше | ||
«J 257» |
J 257 |
1.02 и выше | ||
«J 357» |
J 357 |
1.03 и выше | ||
«J 457» |
J 457 |
1.04 и выше |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Рефрактометры автоматические цифровые моделей J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC. Руководство по эксплуатации», глава 2.2 «Измерение образца».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефрактометрам автоматическим цифровым моделей J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC
ГОСТ 8.583-2003 «Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу: «Рефрактометры автоматические цифровые моделей J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC. Методика поверки МП 67.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» 3 сентября 2012 г.
Основные средства поверки:
Наборы жидких мер показателя преломления РЖЭ-1.
Основные метрологические характеристики: Показатель преломления n D20 препарата при температуре 20 °С
- n- гептан 1,385 - 1,388
- циклогексан 1,425 - 1,428
- 1,2- дихлорэтан 1,443 - 1,446
- углерод четыреххлористый 1,459 - 1,462
- бензол 1,500 - 1,504
- а-бромнафталин 1,656 - 1,659
Предел допускаемой абсолютной погрешности измерений показателя преломлений nD, не более 0,00003.
Изготовитель
Фирма «Rudolph Research Analytical», США55 Newburgh Road
Hackettstown, NJ 07840 USA
Тел.: +1 973-584-1558
Факс: +1 973-584-5440
E-mail: info@rudolphresearch.com http://www.rudolphresearch.com
Заявитель
ООО «Неолаб»119034, г. Москва, РФ, 1-ый Обыденский переулок, д. 10
Тел.: +7 495-626-3076
Факс: +7 495-626-4514
E-mail: sales@neolabllc.ru
http://www.neolabllc.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия рефрактометров основан на явлении полного внутреннего отражения и измерении критического угла при падении света на границу раздела двух сред с разными показателями преломления. В качестве оптического измерительного элемента используется призма из искусственного сапфира. При измерении образец исследуемой жидкости помещается на поверхность призмы. Световой поток от монохроматического источника излучения (лазерного светодиода), проходя через оптическую систему, отражается от границы раздела двух сред под разными углами. Отраженные лучи проецируются на фотоприемное устройство, где анализируется положение границы света и тени и полученная информация преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок прибора, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результаты измерений отображаются на жидкокристаллическом дисплее с подсветкой, размер дисплея 7,5 см х 10 см. Ввод параметров и управление процессом измерений осуществляется с помощью кнопочной панели, расположенной под жидкокристаллическим дисплеем.
Отличительной особенностью модели J 157-633 от J 157 является то, что в качестве источника излучения в нем применен лазерный светодиод с длиной волны 633 нм.
Конструктивно рефрактометры выполнены в моноблочном настольном стационарном исполнении. Рефрактометры имеют встроенный модуль термостатирования измеряемой жидкости, основанный на элементах Пельтье. В рефрактометрах предусмотрена возможность выполнять измерения при температуре, заданной оператором.

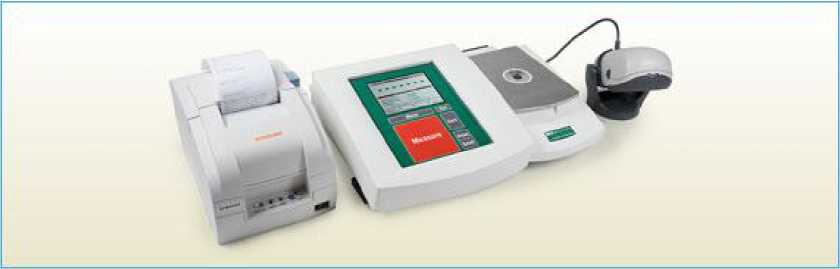

Рисунок 1 - Общий вид рефрактометров автоматических цифровых моделей J57WR и J 57HA

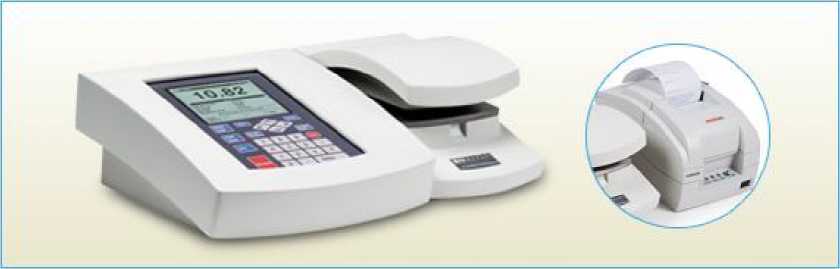

Рисунок 2 - Общий вид рефрактометров автоматических цифровых моделей J 157 и J 157-633
Рисунок 3 - Общий вид рефрактометров автоматических цифровых моделей J 257

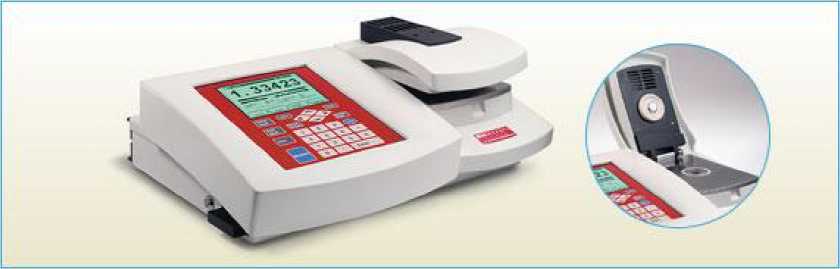

Рисунок 4 - Общий вид рефрактометров автоматических цифровых моделей J 357
Рисунок 5 - Общий вид рефрактометров автоматических цифровых моделей J 457-SC

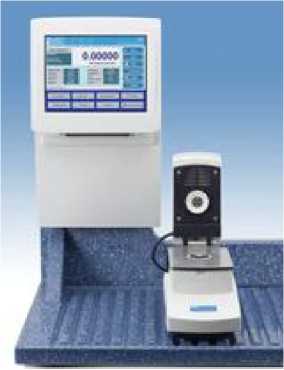

Рисунок 6 - Общий вид рефрактометров автоматических цифровых моделей J 457-WC

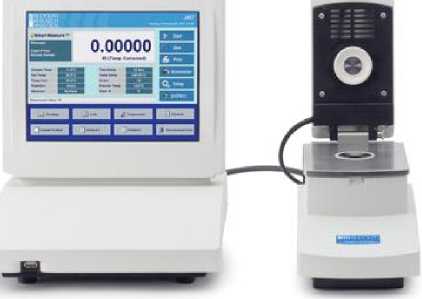

Рисунок 7 - Общий вид рефрактометров автоматических цифровых моделей J 457-FC

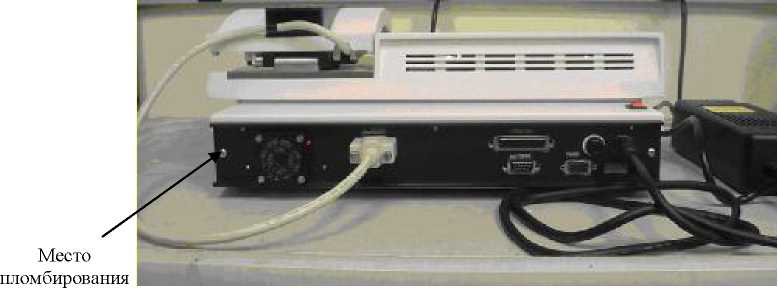

Рисунок 6 - Рефрактометры автоматические цифровые (вид сзади)
рефрактометров приведены в таблице 2.
Таблица 2
Наименование характеристики прибора |
Модель рефрактометра | ||||||
J 57WR |
J 57HA |
J 157 |
J 157-633 |
J 257 |
J 357 |
J 457-SC, J 457-WC, J 457-FC | |
Диапазон измерений показателя преломления, nD |
1,26 - 1,70 |
1,33 - 1,53 |
1,26 - 1,70 |
Дискретность показаний прибора по шкале показате ля преломления |
0,00001 | |||
Пределы допускаемой абсолютной погрешности результата измерений показа теля преломления, nD |
± 0,0001 |
± 0,00005 |
± 0,0001 |
± 0,00005 |
Температурная коррекция, °С |
20 или 25 15 - 50 |
15 - 70 |
15 - 100 10 - 100 | |
Рабочая длина волны, нм |
589,3 | 633,0 |
589,3 | ||
Напряжение питания, В При частоте, Гц |
220 - 240 50/60 | |||
Потребляемая мощность, В-А |
65 | |||
Г абаритные размеры, мм |
400 х 260 х 120 |440x310x330 | |||
Масса, кг не более |
10,5 | |||
Условия эксплуатации: Температура, °С Влажность, %, не более Высота над уровнем моря, м, не более |
15 - 30 90 5000 |
