Принцип действия рефрактометров основан на явлении полного внутреннего отражения и измерения критического угла при попадании на границу света раздела двух сред с разными показателями преломления. В качестве оптического измерительного элемента используются призма из искусственного сапфир. При измерении образец исследуемой жидкости помещается на поверхность призмы. Световой поток от монохроматического источника излучения (лазерного светодиода), проходя через оптическую систему, отражается от границы раздела двух сред под разными углами. Отраженные лучи проецируются на фотоприемное устройство, где анализируются положение границы света и тени, и полученная информация преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок прибора, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результаты измерений отображаются на сенсорном дисплее с подстветкой. Ввод параметров и управление процессом измерений осуществляется с помощью кнопочной панели, расположенной под жидкокристаллическим дисплеем.

Конструктивно рефрактометры выполнены в моноблочном настольном стационарном исполнении. Рефрактометры имеют встроенный модуль термостатирования измеряемой жидкости, основанный на элементах Пельтье. В рефрактометрах предусмотрена возможность выполнять измерения при температуре, заданной оператором. Выпускаются следующие модели рефрактометров: J47, J57, J157, J257, J357, J457.

Модели J47 и J57 работают идентично, за исключением того, что модель J47 имеет функцию корректировки температуры, а модель J57 имеет функцию температурного контроля при плюс 20 □. Установка температуры (для модели J57), до которой прибор будет нагревать или охлаждать образец под контролем элементов Пелтье, возможна на плюс 20 □.

Модели рефрактометров J47, J57 и J157 имеют исполнения HA (High Accuracy) -высокая точность и WR (Wide Range) - широкий диапазон, отличающиеся метрологическими характеристиками, приведенными в таблице 2. Исполнение рефрактометров HA разработано преимущественно для измерения водных растворов в конкретных продуктах питания. В моделях J47HA, J57HA, J157HA применяется диск для уменьшения объема образца.

Модели J157 имеют исполнение Plus и, соответственно, отличаются наличием опции, которая добавляет при работе технологию SmartMeasure™ и анализ тенденций функций, для быстрой и точной загрузки образцов.

В моделях J257, J357, J457 так же используется идентичный принцип работы. Графический пользовательский интерфейс для моделей J257 и J357 предусматривает вертикальный формат дисплея, тогда как в модели J457 используется горизонтальный формат дисплея.

В модели J457 используется отдельный оптический модуль, который подходит для мест, где призма может быть подвержена разливу пробы или воздействию других химически активных веществ. Оптический модуль модели J457 можно установить отдельно на расстоянии до 180 см от модуля дисплея. Модель J457 имеет исполнения SC, WC и FC отличными только конструктивно.

Пломбирование рефрактометров не предусмотрено.

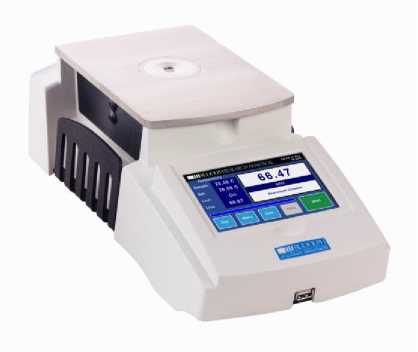

Рисунок 1 - Общий вид рефрактометров

автоматических цифровых моделей J47

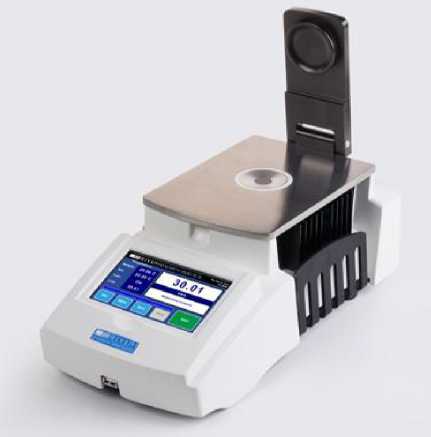

Рисунок 2 - Общий вид рефрактометров автоматических цифровых моделей J57

Рисунок 3 - Общий вид рефрактометров автоматических цифровых моделей J157

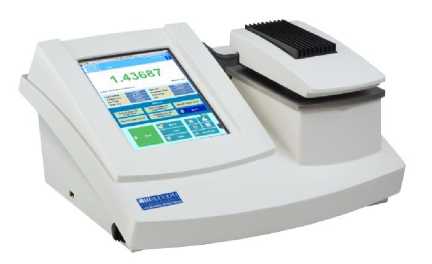

Рисунок 4 - Общий вид рефрактометров

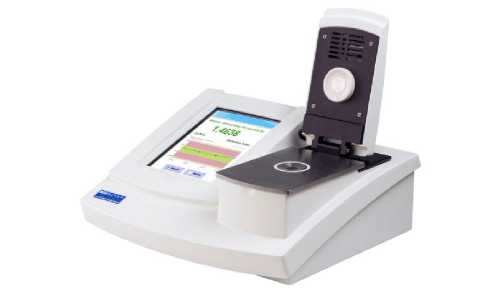

Рисунок 5 - Общий вид рефрактометров автоматических цифровых моделей J357

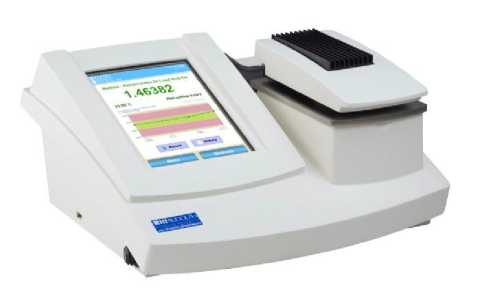

автоматических цифровых моделей J257

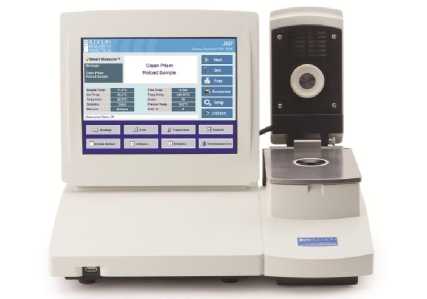

Рисунок 6 - Общий вид рефрактометров автоматических цифровых моделей J457

Таблица 4 -

Основные метрологические и технические характеристики рефрактометров приведены в таблицах 2-3.

Таблица 2 - Основные метрологические характеристики рефрактометров

Таблица 3 - Основные технические характеристики рефрактометров
