Номер по Госреестру СИ: 65971-16
65971-16 Уровнемеры радарные волноводные
(SmartLine SLG 700)
Назначение средства измерений:
Уровнемеры радарные волноводные SmartLine SLG 700 предназначены для измерений уровня жидкостей, а также уровня раздела сред в резервуарах.
Аналитический паспорт типа средства измерений
65971-16 — Уровнемеры радарные волноводные
SmartLine SLG 700
Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V."
МЕКСИКА
МПИ: 4 года
Действует
24
организаций30
владельцев2
версий471
Всего поверок
по агрегатам с 2010 года
40
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
24
Организаций-поверителей
эффективное число: 10.9
30
Владельцев СИ
эффективное число: 6
336
Экземпляров СИ
по агрегатам владельцев / организаций
73.2%
Периодические поверки
первичные: 8.7%
3.61%
Непригодность
17 извещений
82.4%
Поверки юрлиц
доля в общем объёме
4 318 ₽
Средневзвешенная цена
медиана: 4 306 ₽
100%
Покрытие ценами
расчётный известный объём: 301 420 ₽
2 018,0 лет
Средний возраст парка
взвешено по годовому объёму
1 455 дн.
Наблюдаемый МПИ
по фактическим интервалам
918
Концентрация поверителей
HHI; доля топ-5: 55.6%
1 676
Концентрация владельцев
HHI; доля топ-5: 71.1%
35
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
5
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 471 поверок; пик пришёлся на 2022 год (129).
- Последний завершённый год показал снижение на 37.9% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -1.2%.
- Рынок представлен 24 организациями; концентрация низкая (HHI 918), доля топ-5 — 55.6%.
- В базе найдено 30 владельцев и 336 экземпляров СИ; доля пяти крупнейших владельцев — 71.1%.
- Средневзвешенная цена поверки — 4 318 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 301 420 руб.
- Доля извещений о непригодности составляет 3.61% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 455 дней; средний возраст парка по агрегатам организаций — 2 018,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2022 — 129
Долгосрочный CAGR: -1.2%
Активных версий: 1
Ценовой диапазон: 4 306–5 285 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Иркутская нефтяная компания" | Юридические лица | 96 | 96 | 1,00 |
| юридическое лицо | Юридические лица | 90 | 122 | 1,36 |
| ООО ТЕПЛОПРИБОР-СЕНСОР | Юридические лица | 24 | 28 | 1,17 |
| ООО "Таас-Юрях Нефтегазодобыча" | Юридические лица | 15 | 23 | 1,53 |
| ЭЛИСТЕК ИНЖИНИРИНГ ООО | Юридические лица | 14 | 14 | 1,00 |
| АО «Хоневелл» | Юридические лица | 13 | 13 | 1,00 |
| ООО "ИНК" | Юридические лица | 9 | 9 | 1,00 |
| АО "РОСПАН ИНТЕРНЕШНЛ" | Юридические лица | 8 | 8 | 1,00 |
| АО "Востсибнефтегаз" | Юридические лица | 8 | 8 | 1,00 |
| Акционерное общество "Рязанская нефтеперерабатывающая компания" | Юридические лица | 7 | 8 | 1,14 |
| ООО "Славнефть-Красноярскнефтегаз" | Юридические лица | 6 | 6 | 1,00 |
| АО «Востсибнефтегаз» | Юридические лица | 5 | 10 | 2,00 |
| АО "Хоневелл" ИНН 7710065870 | Юридические лица | 4 | 8 | 2,00 |
| ПУРНЕФТЕПЕРЕРАБОТКА ООО | Юридические лица | 4 | 4 | 1,00 |
| Акционерное общество «Новошахтинский завод нефтепродуктов» | Юридические лица | 4 | 4 | 1,00 |
| АО «РОСПАН ИНТЕРНЕШНЛ» | Юридические лица | 4 | 4 | 1,00 |
| ООО "ЗАРУБЕЖНЕФТЬ-Добыча Харьяга" | Юридические лица | 3 | 3 | 1,00 |
| АО "Аэропорт Бегишево" | Юридические лица | 3 | 3 | 1,00 |
| АО "НК НПЗ" | Юридические лица | 3 | 3 | 1,00 |
| АО "РНПК" | Юридические лица | 2 | 4 | 2,00 |
| ООО "Меретояханефтегаз" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ТЕПЛОПРИБОР-СЕНСОР" | Юридические лица | 2 | 2 | 1,00 |
| АО "Томскнефть" ВНК | Юридические лица | 2 | 2 | 1,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ИРКУТСКАЯ НЕФТЯНАЯ КОМПАНИЯ" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "СЛАДКОВСКО-ЗАРЕЧНОЕ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Хоневелл" ИНН 7710065870 | Юридические лица | 1 | 1 | 1,00 |
| РОСПАН ИНТЕРНЕШНЛ АО | Юридические лица | 1 | 1 | 1,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| ООО "РН-Ванкор" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 151d45f5-7625-51d8-b8e3-710499084a43 | 65971-16 | 2021-10-13 | — | актуальная |
| 6dd0010b-3a69-d959-edb4-f2effb8f7e06 | 65971-16 | 2020-05-07 | 2021-10-13 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

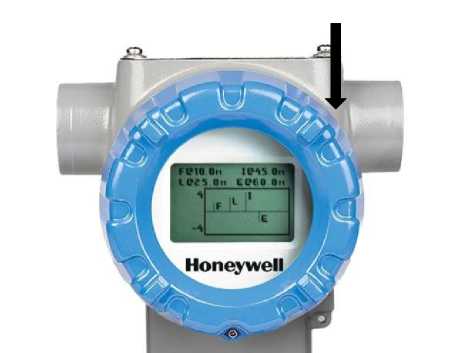

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 1

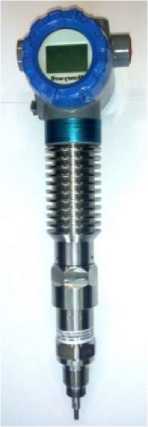

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 2
Общие сведения
Дата публикации - 13.10.2021
Срок свидетельства - 14.12.2026
Номер записи - 157394
ID в реестре СИ - 379794
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SmartLine SLG700, мод. SLG726, SLG 720, Уровнемер радарный волноводный SmartLine SLG700, SLG720, SLG726, SmartLine SLG 720, SLG 726, SmartLine SLG700 мод.SLG726, SmartLine SLG 726, SmartLine SLG 700, SLG 700, Нет модификации, SLG700, YSLG 720, мод. SLG720, YSLG 726, мод 726, SmatLine SLG 720, мод. SLG 726, мод. SmartLine SLG 700. SLG 720-SRAN00VM01300-GS5A-C-DHD-1001S-B-1A0-F1-00000
Производитель
Изготовитель - Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V."
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 471
Выдано извещений - 17
Кол-во периодических поверок - 345
Кол-во средств измерений - 367
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1455 дн.
Приказы РСТ, где упоминается данный тип СИ
№1878 от 2016.12.14 Об утверждении типов средств измерений
№2173 от 2021.10.04 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Уровнемеры радарные волноводные (SmartLine SLG 700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65971-16 Уровнемеры радарные волноводные (SmartLine SLG 700) Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
67600-17 Уровнемеры волноводно-радарные (ТИТАН-370У) Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56421-14 06.02.2019 |
Датчики давления, SmartLine ST700 и ST800 Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ |
5 лет |
|
56705-14 04.03.2019 |
Регистраторы данных электронные, TREND Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ |
2 года |
|
56987-14 14.02.2024 |
Приборы показывающие и регистрирующие, DPR100, DPR180, DPR250, DR4300, DR4500A Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ |
2 года |
|
65971-16 14.12.2026 |
Уровнемеры радарные волноводные, SmartLine SLG 700 Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ МП |
4 года |
|
78800-20 23.07.2025 |
Регистраторы безбумажные, GR Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Уровнемеры радарные волноводные (SmartLine SLG 700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 28 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 12 | 3 | 9 | 4 | 12 | 3 | 9 | |||
| ООО "НМОП" (RA.RU.311359) | 49 | 6 | 19 | 0 | 25 | 6 | 19 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 21 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 16 | 12 | 4 | 3 | 16 | 12 | 4 | |||
| ООО "МЦ "АЛЬФА" (RA.RU.312725) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 96 | 0 | 96 | 0 | 96 | 0 | 96 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 30 | 19 | 6 | 0 | 30 | 19 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 40 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 45 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНТАС-КОМПАНИ" (RA.RU.312732) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 16 | 15 | 0 | 16 | 10 | 16 | 0 | 16 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 10 | 1 | 0 | 10 | 0 | 9 | 0 | 9 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 28 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ООО "МКАИР" (RA.RU.314356) | 32 | 23 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Уровнемеры радарные волноводные (SmartLine SLG 700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
8400 | 10596 |
|
ФБУ Самарский ЦСМ Самарская область |
12792 | 10596 |
Программное обеспечение
Программное обеспечение (ПО) является встроенным программным обеспечением модуля электроники. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от записи и перенастройки осуществляется с помощью перемычек в модуле электроники, защищенных наклейками. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения уровнемеров радарных волноводных SmartLine SLG 700 приведены в таблицах 1-5.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Adv Display Western |
|
Номер версии (идентификационный номер) программного обеспечения |
1.000000 и выше |
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Basic Display |
|
Номер версии (идентификационный номер) программного обеспечения |
1.000000 и выше |
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
HART Communications |
|
Номер версии (идентификационный номер) программного обеспечения |
1.000600 и выше |
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Fieldbus Communications |
|
Номер версии (идентификационный номер) программного обеспечения |
1.000000 и выше |
Таблица 5 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Sensor |
|
Номер версии (идентификационный номер) программного обеспечения |
1.000000 и выше |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на корпус модуля электроники методом печати или гравировки и на титульный лист паспорта по центру в верхней части типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным волноводным SmartLine SLG 700
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация Honeywell System Sensor de Mexico, S. De R. L. de C. V
Поверка
Поверкаосуществляется по документу МП 0491-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Уровнемеры радарные волноводные SmartLine SLG 700. Методика поверки», утвержденному ФГУП «ВНИИР» 31 октября 2016 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477-82 с пределами допускаемой абсолютной погрешности ±1 мм в диапазоне значений соответствующим диапазону измерения поверяемого уровнемера;
- рулетка измерительная металлическая с грузом класса точности 2 по ГОСТ 7502-98, диапазон измерения должен соответствовать диапазону измерения поверяемого уровнемера;
- термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерений от 0 °С до 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на крышку корпуса в виде наклейки в соответствии с рисунком 2.
Изготовитель
Honeywell System Sensor de Mexico, S. De R. L. de C. V., Мексика
Agpec:Avenida Miguel De La Madrid # 8102 Colonia Lote Bravo Cd.
Juarez, Chihuahua C. P. 32695 Mexico
Телефон:+1 521 656 300 0725; Web-сайт: www.honeywellprocess.com
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»)
ИНН 7710065870
Адрес: Россия, 121059, г. Москва, ул. Киевская, д. 7
Телефон(факс): (495)796-98-00, (495)796-98-93; Е-mail: info@honeywell.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32; E-mail: office@vniir.org; www.vniir.org
Принцип действия уровнемеров радарных волноводных SmartLine SLG 700 основан на измерении задержки отраженного сигнала. Измерительные электромагнитные импульсы направляются на измеряемую среду с помощью металлического зонда. Когда эти импульсы достигают поверхности среды или границы раздела сред, часть импульсов проходит через поверхность, а другая часть отражается в обратном направлении и с помощью зонда передается обратно в датчик. Электромагнитный измерительный сигнал движется со скоростью, соответствующей скорости света в среде, где он распространяется.
Датчик измеряет время прохождения отраженного сигнала и вычисляет расстояние до точки отражения.
Уровнемеры радарные волноводные SmartLine SLG 700 состоят из модуля электроники, модуля датчика, технологического соединения и зонда (волновод). Модуль электроники включает модуль связи, блок электрических клемм, а также может дополнительно включать модуль дисплея и модуль кнопок.
Зонд предназначен для передачи радиолокационных импульсов, генерируемых датчиком, в направлении материала, уровень которого требуется измерить, а также передачи отраженных импульсов обратно в датчик для измерения и анализа.
В зависимости от назначения могут применяться тросовый, стержневой или коаксиальный зонды. Стержневой и коаксиальный зонды имеют составную конструкцию из секций длиной по 2 метра.
Уровнемеры радарные волноводные SmartLine SLG 700 выпускаются в модификациях SLG 720 и SLG 726, которые отличаются условиями эксплуатации.
Общий вид уровнемеров радарных волноводных SmartLine SLG 700 представлен на рисунке 1. Пломбирование осуществляют путем нанесения наклейки на крышку корпуса для защиты перемычек в модуле электроники. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Honeywell
Рисунок 2 - Схема пломбировки уровнемеров радарных волноводных SmartLine SLG 700
Рисунок 1 - Общий вид уровнемеров
радарных волноводных SmartLine SLG 700
Таблица 8 - Комплектность уровнемеров радарных волноводных SmartLine SLG 700
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Уровнемер радарный волноводный SmartLine SLG 700 |
SLG 720 или SLG 726 |
1 шт. |
модуль дисплея и модуль кнопок по заказу |
|
Паспорт |
- |
1 экз. |
- |
|
Руководство по эксплуатации |
34-SL-25-11 |
1 экз. |
- |
|
Методика поверки |
МП 0491-1-2016 |
1 экз. |
- |
|
Комплект монтажных частей |
- |
1 шт. |
по заказу |
|
Зонд |
- |
1 шт. |
зонд может состоять из секций |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня*, м
|
от 0,4 до 6,3 от 1,0 до 50,0 от 0,4 до 6,3 |
|
Пределы допускаемой относительной основной погрешности измерения уровня, % |
±0,03% (но не менее ±3 мм) |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной дополнительной погрешности измерения уровня, вызванной отклонением температуры окружающей среды от 25 °С, %/°С |
±0,003 (но не менее ±0,2 мм) |
|
* диапазон измерений уровня определяется длиной зонда и условиями применения | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон температуры измеряемой среды, °С:
|
от -40 до +200 от -60 до +450 |
|
Диапазон давлений измеряемой среды, МПа:
|
от -1 до 4 от -1 до 40 |
|
Интерфейсы связи |
аналоговый (от 0/4 до 20 мА), HART, Foundation FieldBus |
|
Напряжение питания, В |
от 14 до 42 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Г абаритные размеры уровнемера без зонда, мм, не более
|
110,0 125,9 356,4 |
|
Масса модуля электроники и датчика, кг, не более |
3,2 50 для фланцевого исполнения |
|
Условия эксплуатации:
|
от -40 до +85; от -20 до +70 для LCD дисплея от 0 до 100 от 84 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
63000 |
