Номер по Госреестру СИ: 56987-14
56987-14 Приборы показывающие и регистрирующие
(DPR100, DPR180, DPR250, DR4300, DR4500A)
Назначение средства измерений:
Приборы показывающие и регистрирующие DPR100, DPR180, DPR250, DR4300, DR4500A (далее приборы) предназначены для измерений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, регистрации и отображения измерительной информации в аналоговом и цифровом виде.
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 1
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 2
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 3
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 4
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 5
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 6
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 7
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 8
Внешний вид.
Приборы показывающие и регистрирующие
Рисунок № 9
Программное обеспечение
Установка программного обеспечения производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка ПО, изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к программному обеспечению в процессе эксплуатации невозможен.
В таблице 1 приведены идентификационные данные программного обеспечения. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
DPR100 A/B |
43-DR-16-09 |
Issue 23 08/95 |
b7e6a791b4c6f4 66b1c3ad874de 787d0 |
md5 |
DPR100 C/D |
43-DR-16-11 |
Issue 28 08/95 |
cff1b0b66da107 6da1e0b717377 1b1bf61144a0a |
md5 |
DPR180 |
43-DR-16-16 |
Issue 24 03/98 |
bd40edecd7766 4093c3b928ce9 785ee2 |
md5 |
DPR250 |
43-DR-16-19 |
Issue 19 10/97 |
108cde7de9ad0a 7fe3758ad77f96 c2dacb47cadd58 28de24f5482c22 10 |
md5 |
DR4300 |
44-01-16-04 |
Issue 26 01/06 |
c1d9f50f86825a 1a2302ec2449c1 7196 |
md5 |
DR4500A |
44-45-16-07 |
Issue 40 10/97 |
71aafd38484f31 60708c6a6d2d5f 736b |
md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на приборы показывающие и регистрирующие DPR100, DPR180, DPR250, DR4300, DR4500A методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам показывающим и регистрирующим DPR100, DPR180, DPR250, DR4300, DR4500AГОСТ 7164 -78 Приборы автоматические следящего уравновешивания ГСП. Общие технические условия.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 56987-14 «Приборы показывающие и регистрирующие DPR, DR. Методика поверки», утверждённым ФГУП «ВНИИМС» 22.10.2013.
Основное оборудование для поверки: калибратор - вольтметр универсальный В1-28 (Ди= ±(0,003%и+0,0003%им); Д1= ±(0,006%1+0,002%1м)), магазин сопротивлений МСР60-М, секундомер СОСпр-2б-2 (кл.т.2).
Заявитель
ЗАО «Хоневелл»г. Москва, ул. Киевская, д.7
тел. (495) 796-98-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Приборы созданы на базе микропроцессорной техники и имеют модульную концепцию построения (модули вставляются в главную монтажную панель). Они содержат входной модуль, который воспринимает сигналы от широкого спектра датчиков с выходными сигналами в виде активного сопротивления, напряжения и силы постоянного тока и преобразуют их в цифровой код, передающийся на микропроцессор. Микропроцессор осуществляет обработку сигналов в соответствии с заложенной программой.
Конструктивно приборы состоят из ряда функциональных блоков и модулей, настраиваемых отдельно. На задней стенки размещены штепсельные разъемы и клеммы для подключения проводов внешних линий. Приборы выпускаются с аналоговыми или цифровыми дисплеями.
Установка текущего времени, даты, скорости продвижения диаграммной ленты, диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью функциональных клавиш, расположенных на передних панелях приборов. Полную конфигурацию приборов можно осуществить с помощью персонального компьютера.
Приборы типа DPR100 имеют несколько модификаций, различающихся по метрологическим характеристикам, по способу регистрации, по наличию цифрового или аналогового дисплея и количеству измерительных каналов:
DPR100A - прибор с перьевым способом регистрации (от 1 до 3 измерительных каналов) и аналоговым дисплеем;
DPR100B - прибор с матричным способом регистрации (до 6 измерительных каналов) и аналоговым дисплеем;
DPR100C - прибор с перьевым способом регистрации (от 1 до 3 измерительных каналов) и цифровым дисплеем;
DPR100D - прибор с матричным способом регистрации (до 6 измерительных каналов) и цифровым дисплеем;
Прибор типа DPR180/250/100 различаются по метрологическим характеристикам, ширине используемой диаграммной бумаги, функциональным возможностям.
Приборы типа DR4300 и DR4500A осуществляют регистрацию результатов измерений на круговой диаграммной бумаге.
Фотографии общего вида приборов приведены на рисунках 1- 8.

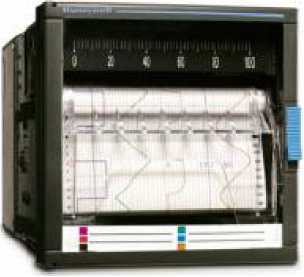

Рисунок 1 - Фотография общего вида прибора DPR100A
Рисунок 2 - Фотография общего вида
прибора DPR100B
Рисунок 3 - Фотография общего вида
прибора DPR100C

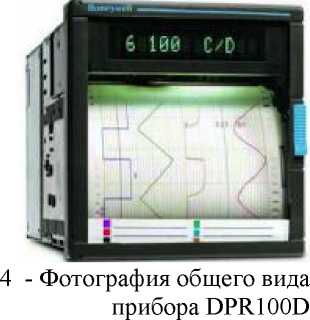

Рисунок
Рисунок 5 - Фотография общего вида
прибора DPR180
6 - Фотография общего вида
Рисунок
Рисунок 7 - Фотография общего вида

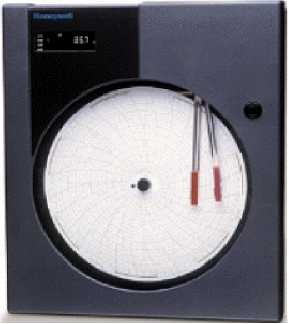

прибора DR4300
прибора DPR250
8 - Фотография общего вида
прибора DR4500A
Рисунок
Основные технические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики приборов DPR100, DPR180, DPR250
Тип прибора |
Сигнал на входе прибора |
Пределы допускаемой основной приведённой погрешности индикации и регистрации |
Пределы допускаемой дополнительной приведённой погрешности индикации и регистрации от воздействия температуры окружающей среды |
DPR100A\B |
Сигналы от термопреобразователей сопротивления (с поддиапазонами): Pt 100 (-200... 400 °С); | ||
Сигналы от термопар (с поддиапазонами): ТП (J) (-50... 800 °С), ТП(К)(0... 1372 °С), TU(N) (0... 1300 °С). ТП(К) (0...1600 °С), TU(S) (0..1600 °С), ТП(Т) (-100...200 °С); |
± 0,25 % |
±0,1%/10°С | |
0.10 мВ, 0.20 мВ, 0...50 мВ, 10...50 мВ, 0.1 В, 0...5 В, 1...5 В, 0...10 В, 0...20 мА, 4...20 мА | |||
DPR100 C\D |
Сигналы от термопреобразователей сопротивления (с поддиапазонами): Pt100 (-50...500 °С), Pt100 (0...100 °С4)3, Ni50 (-80...180 °С), Си 10 (-20...200 °С)4; | ||
Сигналы от термопар (с поддиапазонами): ТП (J) (-50... 870 °С), ТП (L) (-50.870 °С), ТП(К)(0..1370 °С), T1I(R) (-20.. 1760 °С), TH(S) (0...1760 °С), TH(N) (0... 1300 °С), ТП(Т) (-50..400 °С), ТП(и) (-50..400 °С), ТП(В)(40... 1820 °С); |
± 0,1 % |
±0,1 %/10°С | |
0.10 мВ, ± 10 мВ, 0...20 мВ, ± 20 мВ, 0...50 мВ, ± 50 мВ, 10.50 мВ, 0...100 мВ, ± 100 мВ, 0...500 мВ, ± 500 мВ, 0.1 В, ± 1 В, 0...2 В, ± 2 В, 0...5 В, ± 5 В, 1...5 В, 0...10 В, ± 10 В, 0...20 мА, 4...20 мА |
Окончание таблицы 2
Тип прибора |
Сигнал на входе прибора |
Пределы допускаемой основной приведённой погрешности индикации и регистрации |
Пределы допускаемой дополнительной приведённой погрешности индикации и регистрации от воздействия температуры окружающей среды |
DPR180, DPR250 |
Сигналы от термопреобразователей сопротивления (с поддиапазонами): Pt100 (-50... 850 °С), Pt100 (0... 100°С)43 Ni50 (-60...180 °С), Cu10(-20...200 °С)4; | ||
Сигналы от термопар (с поддиапазонами): TH(J) (-50... 1200 °С), TU(L) (-50..800 °С), Тп(к) (о... 1370 °с), Tn(N) (0... 1300 °С), TTI(R) (-20.. 1760 °С), TH(S) (0.. 1760 °С), ТП(Т) (-50... 400 °С), тп(и) (-50...400 °С); ТП(ВХ40...820 °С); |
± 0,05 % |
0,15 %/10 °С | |
0...200 Ом, 0...2000 Ом; 0.10 мВ, ± 10 мВ, 0.20 мВ, ± 20 мВ, 0...50 мВ, ± 50 мВ, 10.50 мВ, 0...100 мВ, ± 100 мВ, 0...500 мВ, ± 500 мВ, 0.1 В, ± 1 B, 0...2 В, ± 2 В, 0...5 В, ± 5 В,
|
Таблица 3 - Основные метрологические характеристики приборов DR4300, DR4500A
Сигнал на входе прибора |
Пределы |
Пределы | |
Тип прибора |
допускаемой |
допускаемой | |
основной |
дополнитель- | ||
погрешности |
ной | ||
индикации и |
погрешности | ||
регистрации |
индикации и регистрации от воздействия температуры окружающей среды | ||
Сигналы от термопар: ТП (В): 66...260 °С |
± 16,0 °С |
± 4,0 °С/ °С | |
260... 538 °С |
± 3,3 °С |
± 1,0 °С/ °С | |
538... 1815 °С; |
± 1,7 °С |
± 0,4 °С/ °С | |
ТП (Е) -270...-130 °С |
± 20,0 °С |
± 1,4 °С/ °С | |
-130... 1000 °С |
± 1,1 °С |
± 0,7 °С/ °С | |
-129...593 °С; |
± 0,6 °С |
± 0,4 °С/ °С | |
ТП (J): -18...871 °С |
± 0,9 °С |
± 0,15 °С/ °С | |
-7...410 °С; |
± 0,5 °С |
± 0,08 °С/ °С | |
ТП (К):-196... 1371 °С |
± 1,4 °С |
± 0,15 °С/ °С | |
-29 ...538 °С; |
± 0,6 °С |
± 0,1 °С/ °С | |
ТП (N):-18...1200°C; |
± 1,2 °С |
± 0,2 °С/ °С | |
ТП (R):-18...260 °С |
± 2,2 °С |
± 0,5 °С/ °С | |
260... 1704 °С; |
± 1,1 °С |
± 0,21 °С/ °С | |
ТП (S): -18...260 °С |
± 2,2 °С |
± 0,5 °С/ °С | |
260... 1704 °С; |
± 1,1 °С |
± 0,21 °С/ °С | |
DR4300 |
ТП (Т): -184...371°С |
± 0,9 °С |
± 0,15 °С/ °С |
-129...316 °С; |
± 0,5 °С |
± 0,15 °С/ °С | |
Сигналы от термопреобразователей сопротивления Pt 100(а=0,00385): -184...482 °С |
± 0,5 °С |
± 0,15 °С/ °С | |
-90...200 °С |
± 0,3 °С |
± 0,15 °С/ °С | |
-150...250 °С; Сигналы силы и напряжения постоянного |
± 0,3 °С |
± 0,15 °С/ °С | |
тока | |||
0...20 мА, 4...20 мА |
± 16 мкА |
± 0,011 % / °С | |
0... 10 мВ |
± 10 мкВ |
± 0,011 %/ °С | |
0...100 мВ |
± 100 мкВ |
± 0,011 %/ °С | |
0...200 мВ |
± 200 мкВ |
± 0,011 %/ °С | |
0...1 В |
± 1 мВ |
± 0,011 %/ °С | |
0...2 В |
± 2 мВ |
± 0,011 %/ °С | |
0...5 В |
± 5 мВ |
± 0,011 %/ °С | |
1...5 В |
± 4 мВ |
± 0,011 %/ °С | |
0...10 В |
± 10 мВ |
± 0,011 %/ °С |
Окончание таблицы 3
Сигнал на входе прибора |
Пределы |
Пределы | |
Тип прибора |
допускаемой |
допускаемой | |
основной |
дополнитель- | ||
погрешности |
ной | ||
индикации и |
погрешности | ||
регистрации |
индикации и регистрации от воздействия температуры окружающей среды | ||
DR4500A |
Сигналы от термопар ТП (В): 41...66 °С |
± 23,0 °С |
± 2,0 °С/ °С |
66... 260 °С |
± 7,7 °С |
± 2,0 °С/ °С | |
260...538 °С |
± 1,7 °С |
± 0,5 °С/ °С | |
538...1816 °С; |
± 0,80 °С |
± 0,2 °С/°С | |
ТП(Е): -270...-130 °С |
± 10,0 °С |
± 0,7 °С/ °С | |
-130... 1000 °С |
± 0,55 °С |
± 0,35 °С/ °С | |
-129...593 °С; |
± 0,3°С |
± 0,2 °С/ °С | |
ТП (J): -18...871°С |
± 0,22 °С |
± 0,06 °С/ °С | |
-7...410 °С; |
± 0,11°С |
± 0,04 °С/ °С | |
ТП (К): -196...-18 °С |
± 0,7 °С |
± 0,18 °С/ °С | |
-18...1371 °С |
± 0,35 °С |
± 0,09 °С/ °С | |
-29 ...538 °С; |
± 0,16 °С |
± 0,05 °С/ °С | |
TH(N): -18...1300 °С; |
± 0,55 °С |
± 0,01 °С/ °С | |
ТП (R): -18...260 °С |
± 1,10 °С |
± 1,25 °С/ °С | |
260... 1704 |
± 0,55 °С |
± 0,13 °С/ °С | |
ТП (S): -18...260 °С |
± 1,10°С |
± 0,23 °С/ °С | |
260... 1704 °С; |
± 0,55 °С |
± 0,13 °С/ °С | |
ТП(Т):-184...371°С |
± 0,35 °С |
± 0,07 °С/ °С | |
129...316 °С; |
± 0,22 °С |
± 0,07 °С/ °С | |
Сигналы от термометров сопротивления Pt 100 (а=0,00385): -184...482 °С; |
±0,22 °С |
± 0,05 °С/ °С | |
Pt 200 (а=0,00385): 0...400 °С |
±0,16°С |
± 0,05 °С/ °С | |
0...200 °С; |
± 0,12 °С |
± 0,05 °С/ °С | |
Pt 500 (а=0,00385): -184...482 °С; Сигналы силы и напряжения постоянного |
±0,11 °С |
± 0,05 °С/ °С | |
тока | |||
4...20 мА |
± 0,1 % |
± 0,004 %/ °С | |
0...10 мВ |
± 0,05 % |
± 0,004 %/ °С | |
10...50 мВ |
± 0,05 % |
± 0,004 %/ °С | |
1...5 В |
± 0,05 % |
± 0,004 %/ °С | |
0...10 В |
± 0,1 % |
± 0,004 %/ °С |
-
1. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая термопар ± 0,5 °С для всех типов термопар и приборов. Пределы допускаемой дополнительной абсолютной погрешности канала компенсации температуры холодного спая от воздействия температуры окружающей среды в пределах рабочих температур ± 0,3 °С/10 °С для всех типов термопар и приборов.
-
2. В таблице 3 в колонках «Пределы допускаемой основной погрешности индикации и регистрации» и «пределы допускаемой дополнительной погрешности индикации и регистрации от воздействия температуры окружающей среды» в «%» указана приведённая погрешность, а в абсолютных единицах - абсолютная.
-
3. Для поддиапазона 0... 100 °С пределы допускаемой основной приведённой погрешности ± 0,25 %.
-
4. Пределы допускаемой основной приведённой погрешности ± 0,25 %.
Номинальная ширина диаграммной ленты: DPR100- 100 мм, DPR180 - 180 мм, DPR250 - 250 мм. Диаметр диаграммной бумаги: DR4300 - 250 мм, DR4500A - 304,8 мм.
Дисплей: аналоговый/ цифровой (в зависимости от модели). Цифровой дисплей может быть вакуумно-флуорисцентный или жидкокристаллический в зависимости от модели прибора.
Рабочие условия применения:
-
- температура окружающей среды от 0 до 50/ 55 °С (в зависимости от модели).
-
- относительная влажность от 10 до 90 % (без конденсации влаги при темп. 40 °С).
Напряжение питания: от 85 до 265 В переменного тока, 24 В или 48 В постоянного тока (в зависимости от модели).
Частота напряжения питания переменного тока 50/60 Гц.
Температура транспортирования и хранения: от минус 40 до 66/70 °С (в зависимости от модели);
Потребляемая мощность в зависимости от модели.
Габаритные размеры и масса в зависимости от модели.
