Номер по Госреестру СИ: 78800-20
78800-20 Регистраторы безбумажные
(GR)
Назначение средства измерений:
Регистраторы безбумажные GR (далее - регистраторы) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления и измерительных преобразований стандартизованных аналоговых выходных сигналов силы постоянного тока в сигналы напряжений постоянного тока.
Внешний вид.
Регистраторы безбумажные
Рисунок № 1
Внешний вид.
Регистраторы безбумажные
Рисунок № 2
Программное обеспечение
Установка программного обеспечения (далее - ПО) осуществляется в заводских условиях при производстве. Защита от преднамеренных и непреднамеренных изменений ПО реализована системой паролей с блокировкой регистратора при попытке ввода пароля больше установленного количества попыток; наличием автоматического не удаляемого контрольного журнала, в котором сохраняется вся деятельность, связанная с авторизацией каждого пользователя с уникальным именем; возможностью разделения прав доступа и областей доступа; блокировкой регистратора после заранее установленного времени бездействия. Доступ к программному обеспечению в процессе эксплуатации невозможен без вскрытия корпуса регистратора.
В таблице 1 приведены идентификационные данные программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
TVEZGR |
TVMIGR |
TVMUGR |
DR |
Номер версии (идентификационный номер ПО), не ниже |
100.0 |
100.0 |
100.0 |
100.0 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с
рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на регистраторы методом наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным GRГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-034-19 «Регистраторы безбумажные GR. Методика поверки», утверждённому ООО «ИЦРМ» 15.11.2019 г.
Основное средство поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
-
- термометр цифровой эталонный ТЦЭ-005/М3 (регистрационный номер в
Федеральном информационном фонде 40719-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Honeywell System Sensor de Mexico, S. de R.L. de C.V.», Мексика
Адрес: Avenida Miguel De La Madrid #8102, Colonia Lote Bravo
Cd. Juarez, Chihuahua C.P.32695 Mexico
Телефон: +1 521 656 300 0725
Заявитель
Акционерное общество «Хоневелл» (АО «Хоневелл»)
Адрес: 121059, г. Москва, ул. Киевская, д. 7 эт/комната 8/37
Телефон/факс: +7 (495) 796-98-00 / +7 (495) 796 98-93/94
Web-сайт: http://honeywell.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия регистраторов основан на измерении контролируемой величины, сравнении ее с заданным пользователем значением и выдаче управляющего воздействия, которое рассчитывается на основании специального алгоритма, заложенного в регистраторах.
Регистраторы созданы на базе микропроцессорной техники и имеют модульную концепцию построения (модули входных и выходных каналов вставляются в главную монтажную панель). Входной модуль воспринимает сигналы от датчиков с выходными сигналами в виде электрического сопротивления постоянному току, напряжения и силы постоянного тока и преобразует их в цифровой код, передающийся на микропроцессор. Микропроцессор осуществляет обработку сигналов в соответствии с заложенной программой. Регистраторы имеют функции отображения и хранения значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Регистраторы представлены четырьмя сериями:
-
- eZtrend GR (далее - TVEZGR);
-
- Minitrend GR (далее - TVMIGR);
-
- Multitrend GR (далее - TVMUGR);
-
- DR GR (далее - DR).
Расшифровка условного обозначения регистраторов:
TV - XX - GR
Наименование типа (не указывается для серии DR) Сокращенное наименование серии:
-
- для серии eZtrend GR - EZ
-
- для серии Minitrend GR - MI
-
- для серии Multitrend GR - MU
- для серии DR GR - DR
Наличие дисплея (не указывается для серии DR)
На передней панели регистраторов расположен цветной сенсорный жидкокристаллический экран, на котором отображаются: числовые значения измеряемых величин, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном или круговом изображении). Серии регистраторов отличаются количеством аналоговых входов (далее - каналов), наличием/отсутствием стандартизованного аналогового выходного сигнала и объемом внутренней памяти. Регистраторы имеют дискретные выходы для аварийной сигнализации и дискретные входы для принятия дискретных сигналов. Регистраторы снабжены функцией сохранения считываемой информации на встроенных и съемных носителях информации, а также функцией передачи информации по протоколам: RS485 Modbus (кроме серии TVEZGR), OPC, Ethernet.
Каналы регистраторов являются универсальными, настраиваемыми на один или несколько типов сигналов и (или) диапазонов измерений физических величин, перечисленных в таблицах 2 и 3. Дополнительно в каждом из каналов регистраторов предусмотрена возможность пересчета в цифровом формате измеряемых физических величин, перечисленных в таблицах 2 и 3, в единицы измерений физических величин, используемых в технологическом процессе в соответствии с подключенным первичным преобразователем, с последующей индикацией и регистрацией пересчитанных значений в соответствующих им единицах измерений; а также реализована сигнализация при выходе измеренного или вычисленного значения физической величины за ранее установленные граничные значения (уставки). Регистраторы имеют функции отображения и хранения результатов измерений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.

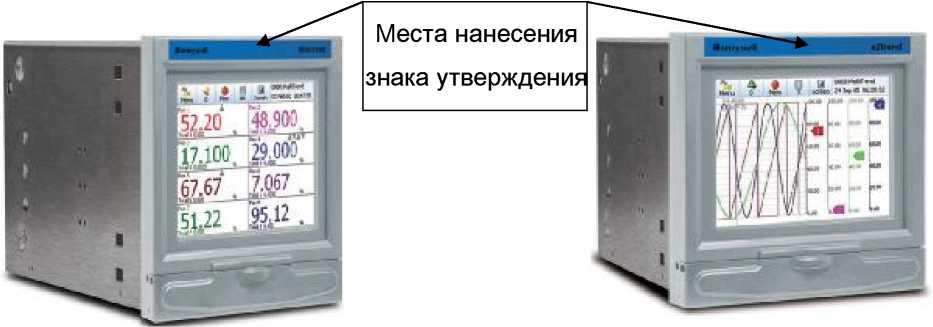

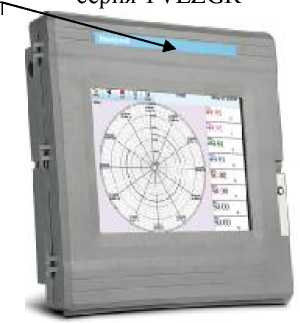

Общий вид регистраторов с указанием мест нанесения знака утверждения типа приведен на рисунке 1.
Пломбирование регистраторов не предусмотрено.
Места нанесения
знака утверждения
серия TVMIGR
серия TVEZGR
Места нанесения знака утверждения
серия DR
серия TVMUGR
Рисунок 1 - Общий вид регистраторов безбумажных GR с указанием мест нанесения знака утверждения типа
Таблица 2 - Метрологические характеристики регистраторов серий TVEZGR, TVMIGR, DR,
TVMUGR в режиме измерений сигналов от термопар и термопреоб |
разователей сопротивления | ||
Тип термопары/ термопреобразователей сопротивления |
Диапазон измерений сигналов от термопар в температурном эквиваленте/сигналов от термопреобразователей сопротивления в температурном эквиваленте, °С |
Пределы допускаемой основной абсолютной погрешности измерений1), °С |
Пределы допускаемой дополнительной приведённой (к диапазону измерений) погрешности измерений, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, %/ °С |
Сигналы от термопар по ГОСТ Р 8.585-2001 | |||
В |
от +260 до +1820 |
±2,2 |
±0,01 |
Е |
от -270 до -200 включ. |
±1,2 |
±0,01 |
св. -200 до -70 включ. |
±1,7 |
±0,01 | |
св. -70 до +1000 |
±0,7 |
±0,01 | |
J |
от -210 до 0 |
±1,7 |
±0,01 |
св. 0 до +1200 |
±0,7 |
±0,01 | |
К |
от -270 до -70 |
±2,0 |
±0,01 |
св. -70 до +1370 |
±1,0 |
±0,01 | |
R |
от -50 до +260 включ. |
±3,7 |
±0,01 |
св. +260 до +650 включ. |
±1,5 |
±0,01 | |
св. +650 до +1760 |
±1,1 |
±0,01 | |
Т |
от -270 до -210 включ. |
±5,4 |
±0,01 |
св. -210 до +400 |
±1,0 |
±0,01 | |
L |
от -200 до 0 включ. |
±1,2 |
±0,01 |
св. 0 до +800 |
±0,7 |
±0,01 | |
S |
от -50 до +260 включ. |
±3,3 |
±0,01 |
св. +260 до +1000 включ. |
±1,5 |
±0,01 | |
св. +1000 до +1760 |
±1,1 |
±0,01 | |
N |
от -200 до +100 включ. |
±3,2 |
±0,01 |
св. +100 до 1300 |
±1,1 |
±0,01 |
Продолжение таблицы 2
Тип термопары/ термопреобразователей сопротивления |
Диапазон измерений сигналов от термопар в температурном эквиваленте/сигналов от термопреобразователей сопротивления в температурном эквиваленте, °С |
Пределы допускаемой основной абсолютной погрешности измерений1), °С |
Пределы допускаемой дополнительной приведённой (к диапазону измерений) погрешности измерений, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, %/ °С |
Сигналы от термопреобразователей соп |
ротивления по ' |
ГОСТ 6651-2009 | |
Pt100, Pt200, Pt500, Pt1000 (a=0,00385) |
от -200 до +850 |
±0,6 |
±0,01 |
Н100 |
от -60 до +180 |
±0,5 |
±0,01 |
Н120 |
от -80 до +260 |
±0,3 |
±0,01 |
М102) |
от -280 до +200 |
±3,0 |
±0,01 |
М532) |
от 0 до +150 |
±0,3 |
±0,01 |
|
Таблица 3 - Метрологические характеристики регистраторов серий TVEZGR, TVMIGR, DR, TVMUGR в режиме измерений напряжения постоянного тока, силы постоянного тока и электрического сопротивления постоянному току
Наименование характеристики |
Значение характеристики |
Диапазоны измерений напряжения постоянного тока, мВ1) |
от -5 до +5 от -10 до +10 от -25 до +25 от -50 до +50 от -100 до +100 от -250 до +250 от -500 до +500 от -1000 до +1000 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %:
|
±0,2 ±0,2 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 |
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, %/°С |
±0,01 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики |
Диапазоны измерений напряжения постоянного тока, В2) |
от -0,3 до +0,3 от -0,6 до +0,6 от -1,5 до +1,5 от -3 до +3 от -6 до +6 от -12 до +12 от -25 до +25 от -50 до +50 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, %/°С |
±0,01 |
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,2 |
Пределы допускаемой дополнительной приведённой погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, %/°С |
±0,01 |
Диапазоны измерений электрического сопротивления постоянному току, Ом |
от 0 до 200 от 0 до 500 от 0 до 1000 от 0 до 4000 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянному току, % |
±0,1 |
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, %/°С |
±0,01 |
|
Таблица 4 - Метрологические характеристики аналогового выхода для регистраторов серий DR, TVMUGR и TVMIGR
Наименование характеристики |
Значение характеристики |
Диапазоны преобразований силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Диапазоны выходного сигнала напряжения постоянного тока, мВ:
|
от 0 до 200 от 40 до 200 |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики |
Пределы допускаемой приведенной к диапазону преобразований | |
погрешности преобразований силы постоянного тока, %: | |
- при нагрузке от 0 до 499,9 Ом |
±0,1 |
- при нагрузке от 500 до 1000 Ом |
±0,25 |
Таблица 5 - Технические характеристики регистраторов серий TVEZGR, TVMIGR, DR, TVMUGR
Наименование характеристики |
Значение характеристики |
Потребляемая мощность, Вт, не более: - для серий TVEZGR и TVMIGR, DR |
40 |
- для серии TVMUGR |
60 |
Напряжение питания (в зависимости от заказа), В: - переменного тока с частотой 50/60 Гц |
от 100 до 240 |
- постоянного тока (номинальное значение) |
24 |
Количество каналов, не более: - для серии TVEZGR |
12 |
- для серий TVMIGR, DR |
16 |
- для серии TVMUGR |
48 |
Объем внутренней памяти, Гбайт, не более: - для серии TVEZGR |
2 |
- для серий TVMIGR, DR, TVMUGR |
4 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +19 до +25 |
- относительная влажность, % |
от 50 до 65 |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +50 |
- относительная влажность (без конденсации при температуре окружающего воздуха 40 °С), % |
от 5 до 90 |
Габаритные размеры (ширинахвысотахдлина), мм, не более: - для серии TVEZGR |
157х144х240 |
- для серий TVMIGR |
157x144x240 |
- для серий DR |
130х380х387 |
- для серии TVMUGR |
200x288x288 |
Масса, кг, не более: - для серии TVEZGR |
2,4 |
- для серий TVMIGR |
2,7 |
- для серий DR |
8 |
- для серии TVMUGR |
10 |
Средняя наработка на отказ, ч |
50000 |
Средний срок службы, лет |
10 |
