Номер по Госреестру СИ: 65942-16
65942-16 Хроматографы жидкостные
(RIGOL L-3000)
Назначение средства измерений:
Хроматографы жидкостные RIGOL L-3000 (далее - хроматографы) предназначены для качественных и количественных измерений содержаний широкого спектра химических компонентов в пробах веществ и материалов.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные
Рисунок № 5
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
UltraChrom.exe |
Номер версии (идентификационный номер ПО), не ниже |
02.01.10.00.00 |
Цифровой идентификатор ПО |
155832fe778ca261d9357d48f277475f |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным RIGOL L 3000
Техническая документация фирмы "RIGOL TECHNOLOGIES, INC.", Китай
Поверка
Поверкаосуществляется по документу МП 205-07-2016 "Хроматографы жидкостные RIGOL L-3000. Методика поверки", утвержденному ФГУП "ВНИИМС" 21 сентября 2016 г.
Основные средства поверки:
- международный стандартный образец состава: глюкоза - МСО 0390:2002;
- кофеин безводный по фармакопейной статье ФС 42-0249-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель хроматографа.
Изготовитель
Фирма "RIGOL TECHNOLOGIES, INC.", КитайАдрес: 156, Cai He Village, Sha He Town, Chang Ping District.Beijing, 102206 P.R.China
Тел.: +86 10 80706688-375, www.rigol.com
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «ХИММЕД»(ООО «ТД «ХИММЕД»)
ИНН 7724709468.
Адрес: 115230, Москва, Каширское ш., д.9, к.3
Телефон: 495-728-41-92
E-mail: service@chimmed.ru, www.chimmed.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Хроматографы жидкостные RIGOL L-3000 конструктивно состоят из:
-
- насосов серии L-3000 (L-3200) с функцией промывки плунжеров и предельным рабочим давлением 620 бар,
-
- градиентных L-3220, L-3240 или изократических L-3210, одним или несколькими детекторов: спектрофотометрического L-3500, диодноматричного L-3520, рефрактометрического L-3560, детектора по светорассеянию L-3535,
-
- термостата колонок L-3400,
-
- крана для ручного ввода образца 7725i или автоинжектора L-3320
-
- системы обработки данных.
Спектрофотометрический детектор L-3500 предназначен для измерений оптического поглощения на установленной длине волны. Использование в детекторе двух ламп -дейтериевой и вольфрамовой - позволяет проводить измерения как в ультрафиолетовой, так и в видимой областях спектра, высокая частота регистрации сигнала (до 100 Гц) обеспечивает детектирование узких пиков и улучшает разрешение.
Детектор на диодной матрице L-3520 работает в диапазоне длин волн от 190 до 640 нм и имеет высокое разрешение благодаря наличию 1024 фотодиодов, позволяет проводить идентификацию пика по спектру и регистрацию сигнала на нескольких длинах волн одновременно.
Рефрактометрический детектор L-3560 предназначен для измерений содержания широкого круга органических и неорганических веществ. Принцип действия детектора основан на том, что при прохождении луча света через кювету, заполненную двумя жидкостями с различными показателями преломления, луч отклоняется на угол, пропорциональный разности этих показателей преломления. Конструкция детектора и наличие режима термостатирования проточной ячейки делают возможными измерения на уровне низких концентраций (миллиграммов на литр).
Принцип действия детектора по светорассеянию L-3535 основан на распылении поступающего из колонки элюента с последующим испарением подвижной фазы и детектированием анализируемых компонентов/
Низкотемпературное испарение подвижной фазы делает возможным анализ термонестабильных и мало летучих соединений. Компактная конструкция (съемный распылитель, ячейка, источник света (LED 470 нм), оптический сенсор и инновационная электроника) обеспечивает высокую чувствительность прибора.. Хроматографы с детектором L-3535 применяют для анализа веществ, не поглощающих УФ излучение: сахаров, жиров, поверхностно-активных веществ, полимеров, аминокислот и пептидов.
Для ввода пробы в хроматограф применяют автоматический пробоотборник L-3320 или инжектор для ручного ввода образца, автоматический пробоотборник L-3320 комплектуется лотками для виал различной вместимости, плашек, пробирок «эппендорф». Автодозатор обеспечивает полное или частичное заполнение петли, а также отбор микроколичеств образца.
Запатентованная конструкция иглы со встроенной системой промывки значительно снижает возможность загрязнения пробы на уровне микроконцентраций.
Хроматографы могут комплектоваться термостатом колонок L-3400. В качестве охлаждающего элемента используется элемент Пелтье. Конструкция термостата позволяет поддерживать стабильность температуры в пределах ±0,1 °C. Наличие предварительного прогрева подвижной фазы делает разделение на колонке более стабильным. Программирование температуры обеспечивает нагрев со скоростью 2 °С/мин от +40 до +60 °C и охлаждение 1,5 °С/мин от +60 до +40 °C.
Управление всеми компонентами жидкостного хроматографа RIGOL L-3000 осуществляется через установленное программное обеспечение "UltraChrom”, при помощи которого выполняется полное управление хроматографической системой, сбор и обработка данных, создание и редактирование методов анализа и отчетов. Программное обеспечение "UltraChrom” позволяет устанавливать и контролировать режимные параметры модулей системы L-3000 в реальном времени, отслеживать выполнение анализа и обрабатывать полученные данные.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.

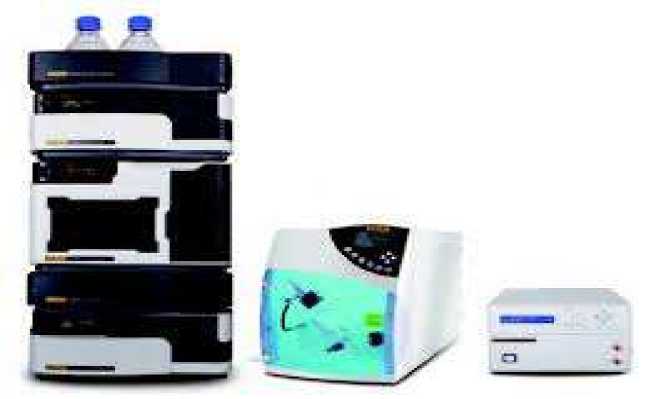

Рисунок 1 - Фотография внешнего вида хроматографа RIGOL L-3000

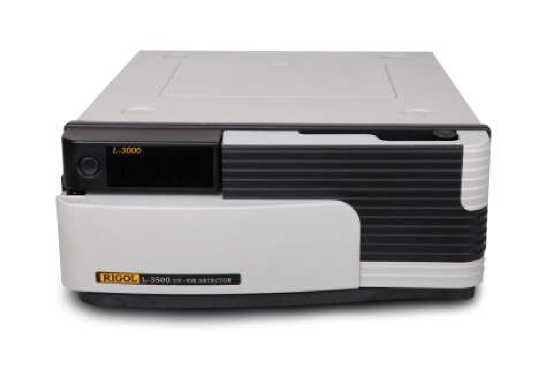

Рисунок 2 - Фотография внешнего вида детектора спектрофотометрического L-3500

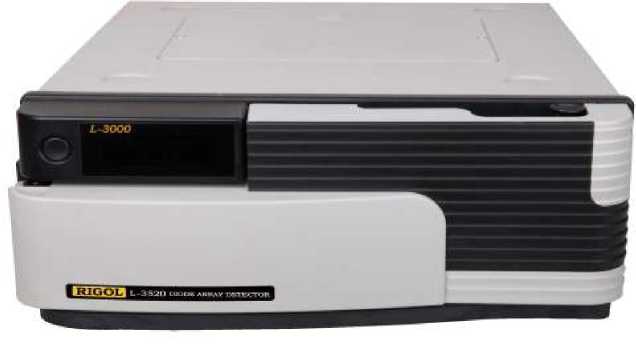

Рисунок 3 - Фотография внешнего вида детектора спектрофотометрического на диодной матрице L-3520

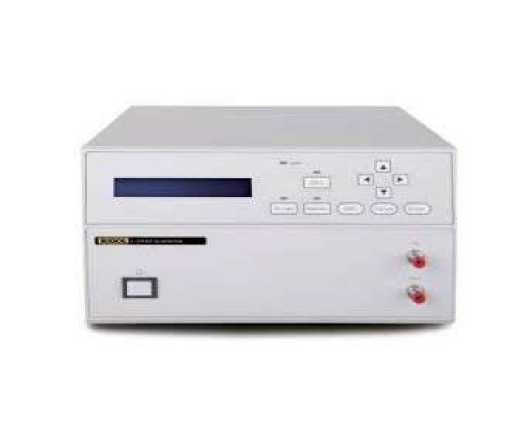

Рисунок 4 - Фотография внешнего вида детектора рефрактометрического L-3560

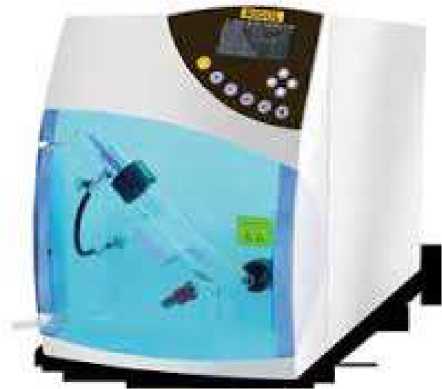

Рисунок 5 - Фотография внешнего вида детектора по светорассеянию L-3535
В комплект поставки хроматографов жидкостных RIGOL L-3000 входят:
-
- детекторы (по заказу): спектрофотометрический L-3500;
на диодной матрице L-3520; рефрактометрический L-3560;
по светорассеянию L-3535;
-
- термостат колонок L-3340 (по заказу);
-
- автоинжектор L-3320 или кран для ручного дозирования 7725i (по заказу);
-
- насосы (по заказу);
-
- органайзер (по заказу);
-
- программное обеспечение;
-
- руководство по эксплуатации;
-
- методика поверки МП 205-07-2016.
